【其他行业标准】 聚苯硫醚纤维（中长型）本色纱线

ICS59.080.20
中华人民共和国纺织行业标准
FZ/T12042—2013
聚苯硫醚纤维（中长型)本色纱线Polyphenylenesulfide(mediumstaplefiber)spungreyyarn2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施
中华人民共和国纺织
行业标
聚苯硫醚纤维（中长型）本色纱线FZ/T12042--2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印剧厂印剧各地新华书店经销
开本880×12301/16
印张0.75
字数18千字
2014年1月第一版
2014年1月第一次印刷
书号：155066·2-26282定价
如有印装差错由本社发行中心调换版权专有
侵权必究
举报电话：(010)68510107

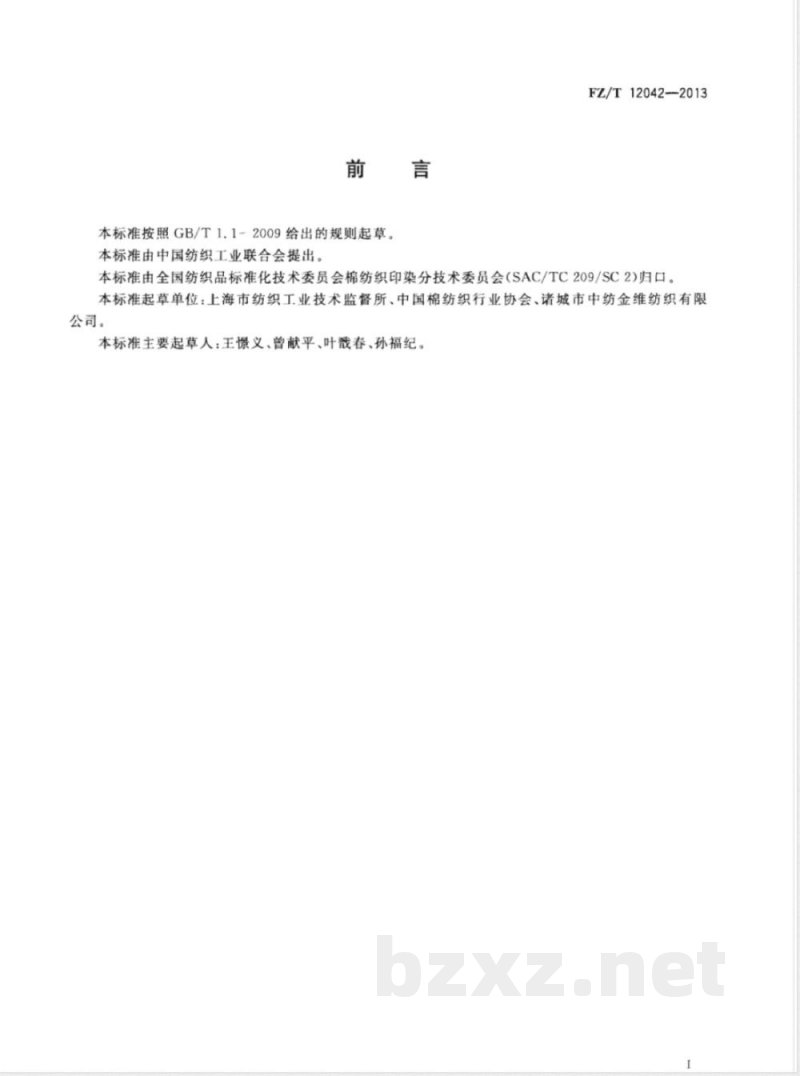

本标准按照GB/T1.1-2009给出的规则起草本标准由中国纺织工业联合会提出。FZ/T12042-2013
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。本标准起草单位：上海市纺织工业技术监督所、中国棉纺织行业协会、诸城市中纺金维纺织有限公司。
本标准主要起草人：王憬义、曾献平、叶戳春、孙福纪。1范围

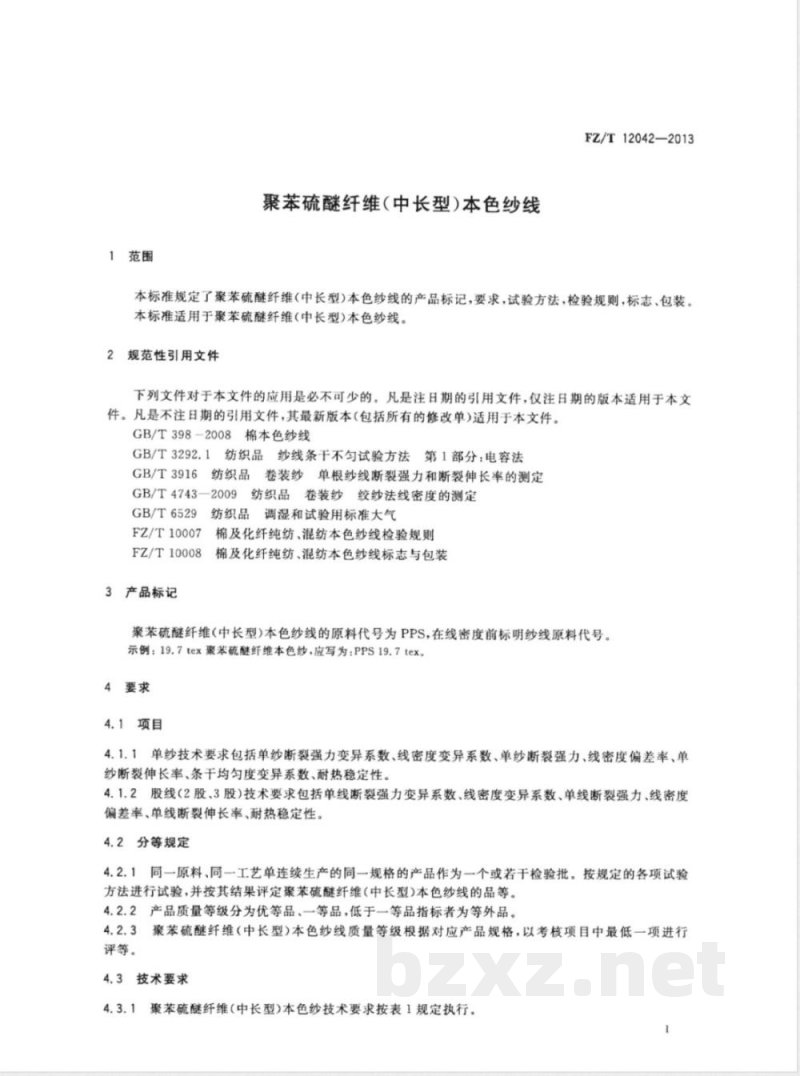

聚苯硫醚纤维（中长型）本色纱线FZ/T12042—2013
本标准规定了聚苯硫醚纤维（中长型)本色纱线的产品标记，要求，试验方法，检验规则，标志、包装。本标准适用于聚苯硫醚纤维(中长型)本色纱线。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T398-2008棉本色纱线
GB/T3292.1纺织品纱线条干不匀试验方法第1部分：电容法GB/T3916纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定GB/T4743-2009纺织品卷装纱绞纱法线密度的测定GB/T6529
F2/T10007
FZ/T10008
3产品标记
纺织品调湿和试验用标准大气
棉及化纤纯纺、混纺本色纱线检验规则棉及化纤纯纺、混纺本色纱线标志与包装聚苯硫醚纤维（中长型)本色纱线的原料代号为PPS，在线密度前标明纱线原料代号。示例：19.7tex聚苯硫醚纤维本色纱，应写为：PPS19.7tex。4要求
4.1项目
4.1.1单纱技术要求包括单纱断裂强力变异系数、线密度变异系数、单纱断裂强力、线密度偏差率、单纱断裂伸长率、条干均匀度变异系数、耐热稳定性。4.1.2股线（2股、3股）技术要求包括单线断裂强力变异系数、线密度变异系数、单线断裂强力、线密度偏差率、单线断裂伸长率、耐热稳定性。4.2分等规定
4.2.1同一原料、同一工艺单连续生产的同一规格的产品作为一个或若干检验批。按规定的各项试验方法进行试验，并按其结果评定聚苯硫醚纤维（中长型）本色纱线的品等。4.2.2产品质量等级分为优等品、一等品，低于一等品指标者为等外品。4.2.3聚苯硫醚纤维（中长型)本色纱线质量等级根据对应产品规格，以考核项目中最低一项进行评等。
4.3技术要求
4.3.1聚苯硫醚纤维（中长型）本色纱技术要求按表1规定执行。1

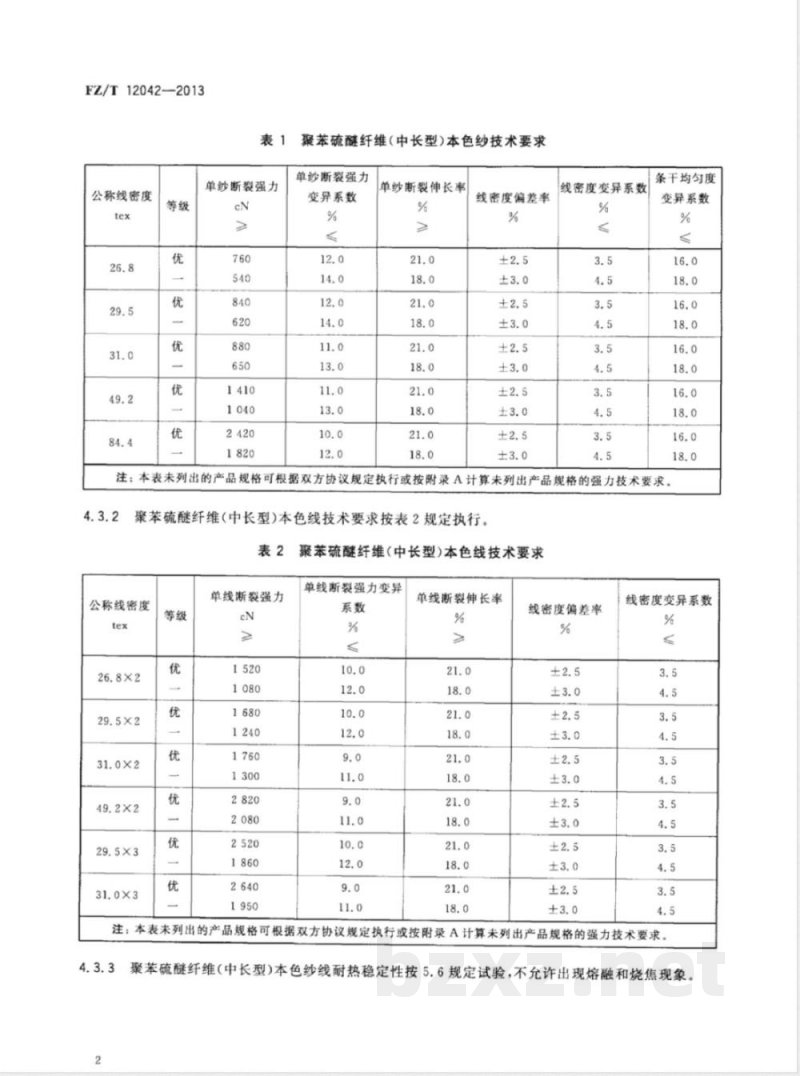

FZ/T12042—2013
单纱断裂强力
公称线密度
聚苯硫醚纤维（中长型)本色纱技术要求单纱断裂强力
变异系数
单纱断裂伸长率
线密度偏差率
线密度变异系数
条干均匀度
变异系数
注：本表未列出的产品规格可根据双方协议规定执行或按附录A计算未列出产品规格的强力技术要求。4.3.2
聚苯硫醚纤维（中长型)本色线技术要求按表2规定执行表2
公称线密度
单线断裂强力
聚苯硫醚纤维(中长型)本色线技术要求单线断裂强力变异
单线断裂伸长率
线密度偏差率
线密度变异系数
注：本表未列出的产品规格可根据双方协议规定执行或按附录A计算未列出产品规格的强力技术要求。4.3.3
聚苯硫醚纤维（中长型）本色纱线耐热稳定性按5.6规定试验，不允许出现熔融和烧焦现象。5试验方法
试验条件
各项试验应在各方法标准规定的条件下进行。取样规定
FZ/T12042—2013
从检验批次中随机抽取15个筒子，各项目所需样品数量及试验次数按表3规定。聚苯硫醚纤维（中长型）本色纱线各项目样品数量及试验次数的规定表3
线密度
断裂强力、断裂强力变异系数和断裂伸长率条干均匀度变异系数
耐热稳定性
筒子数
注1：若检验批中的简子数小于15个，则全部抽取作为样品。每简试验次数
总次数
注2：在线产品取样的具体取样规定参见附录B，但用户对产品质量有异议时，则以成品质量检验为准。5.3线密度变异系数、线密度偏差率试验摇取绞纱长度应按GB/T4743一2009规定执行，其中线密度变异系数采用程序1，线密度采用程序3。公称线密度100m标准质量和标准干燥质量按附录C计算，线密度偏差率应将烘干后的绞纱折算至100m质量，并按式(1)计算：
D=m=m×100%
式中：
线密度偏差率，%；
“100m”试样实际干燥质量，单位为克（g)；“100m”试样标准干燥质量，单位为克（g）。断裂强力、断裂强力变异系数和断裂伸长率试验按GB/T3916执行。
条干均匀度变异系数试验
按GB/T3292.1执行。
耐热稳定性试验
按附录D规定执行。
5.7成包净重
按GB/T398—2008中5.9规定执行。........(1)
FZ/T12042—2013
试验结果的表示
一批纱线的各种试验结果是由该种试验的全部试验值的计算结果表示，各种试验结果的计算精确度，除已规定者外，按表4规定执行。表4计算值的数值修约位数规定
断裂强力/cNWww.bzxZ.net
断裂强力变异系数/%
断裂伸长率/%
线密度变异系数/%
线密度偏差率/%
百米质量（每批平均）/（g/100m）条干均匀度变异系数/%
平均线密度/tex
折算质量用回潮率/%
检验规则
保留小数位数
按FZ/T10007规定执行，其耐热稳定性试验，一批产品试验一次（6个筒纱），如出现不合格纱样，加倍抽查，如仍有不合格，此批为不合格。7
标志、包装
按FZ/T10008规定执行。
附录A
（资料性附录）
聚苯硫醚纤维（中长型）本色纱线断裂强力计算公式FZ/T12042—2013
A.1聚苯硫醚纤维（中长型)本色纱线的单纱线密度或股数在表1、表2未列出时，其断裂强力可按式(A.1)、式(A.2)计算，计算结果修约到三位有效数字。A.2单纱线密度相同，股数不同时，该规格的单线断裂强力按式（A.1)计算：F-E xn
式中：
所求单纱股数为n股的单线断裂强力，单位为厘牛顿(cN)；某一单纱股数为n，股的单线断裂强力，单位为厘牛顿（cN)；所求单纱股数；
某一单纱股数。
示例：规格为单纱线密度为49.2tex，股数为3股的单线断裂强力（一等品）的计算：F=2 080×3
........(A,1)
单纱（线）股数相同，线密度不同时，该规格的单纱（线）断裂强力按式（A.2）计算：D.-D
F=F2(F2F)×
式中：
所求单纱(线)股数相同的单纱(线）断裂强力，单位厘牛顿(cN)；...(A.2)
分别为相邻的两个线密度，且股数相同的单纱(线)断裂强力(F2>F)，单位为厘牛顿(eN);
分别为相邻两个线密度（Dz>Ds），单位为特克斯（tex)；所求产品的线密度，单位为特克斯(tex)。示例：规格为聚苯硫醚纤维本色纱单纱线密度为31.5tex，股数为1股的单纱断裂强力（一等品）的计算：F=1040(1040650)L%-49:2
31.0-49.2
FZ/T12042—2013
在线产品取样周期及卷装形式
附录B
（资料性附录）
在线产品取样及试验
一般两天取样试验一次，但周期一经确定，不得任意变更。B.1. 1
取样的卷装形式为管纱。
在线产品取样数及试验次数
各项试验应在各方法标准规定的条件下进行。在线产品取样数见表B.1。
生产同一品种的开台数
每机台上采取管纱数
总管纱数
60次。
在线产品取样数
11以上
线密度变异系数、线密度偏差率试验，每份试样15个管纱，每管摇取2缕，总数为30次。断裂强力、断裂强力变异系数和断裂伸长率试验，每份试样15个管纱，每管测试4次，总数为条干均匀度变异系数需在各机台随机抽取10个管纱，试验次数为10次c.1
附录C
（规范性附录）
聚苯硫醚纤维（中长型）本色纱线百米质量的计算聚苯硫醚纤维（中长型)本色纱线标准回潮率为0.3%。FZ/T12042—2013
100m纱线在公定回潮率时的标准质量（g)按式（C.1)计算，计算结果修约至小数点后三位。C.2
式中：
m，—-—100m纱线在公定回潮率时的标准质量，单位为克（g）；T，—纱线公称线密度，单位为特克斯(tex)。................
100m纱线的标准干燥质量（g)按式(C.2)计算，计算结果修约至小数点后三位。C.3
式中：
-100m纱线标准干燥质量，单位为克（g）；ma
T,—--纱线公称线密度，单位为特克斯(tex)；W
公定回潮率，%。
...........(C.1)
....(C.2)
FZ/T12042—2013
D.1原理
附录D
（规范性附录）
聚苯硫醚纤维（中长型)本色纱线耐热稳定性能试验纱线在高温环境下保持一段时间以后，看纱线表面是否出现熔融和烧焦现象。D.2
恒温烘箱：温度可以控制在（200土2)℃，并有足够的容积使试验样品单独放置。D.3
试验步骤
每份样6个筒纱，每个筒纱上取10m，在缕纱测长器上卷取，自然成绞。D.3.1
D.3.2试验样品在GB/T6529规定的标准大气条件下平衡4h后，将恒温烘箱加热至200℃，迅速将样品平放在恒温烘箱里，样品不应与烘箱壁接触，关闭烘箱门起记录时间，在200℃高温下处理15min后打开烘箱门，取出样品。
D.4试验结果
到规定时间后，取出试验样品，目测样品外观变化情况，以判定纱线表面是否出现熔融和烧焦现象。版权专有侵权必究
书号：155066·2-26282
FZ/T12042-2013
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
