【其他行业标准】 统一螺纹刀具 第1部分：丝锥

ICS 25.100.50
备案号：36559—2012

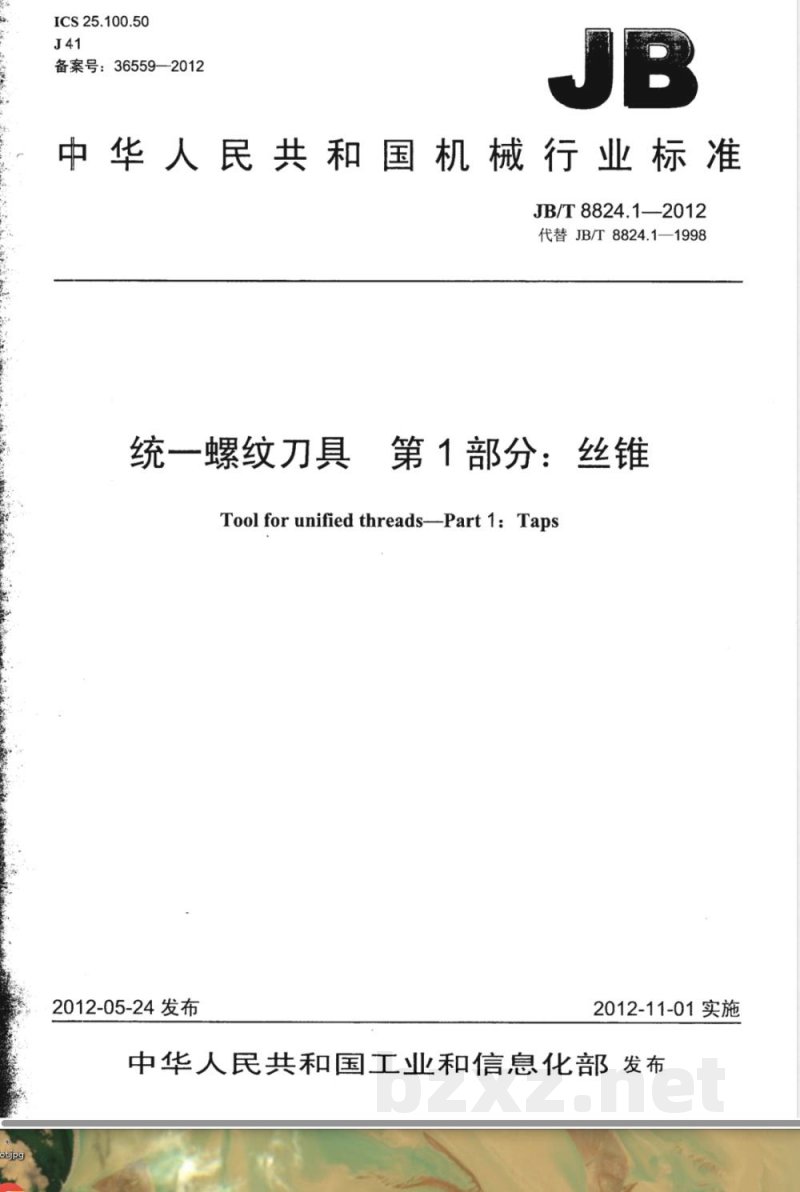

中华人民共和国机械行业标准　JB/T8824.1—2012
代替JB/T8824.1—1998
统一螺纹刀具
第1部分：丝锥
Tool for unified threads-—Part 1: Taps2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言

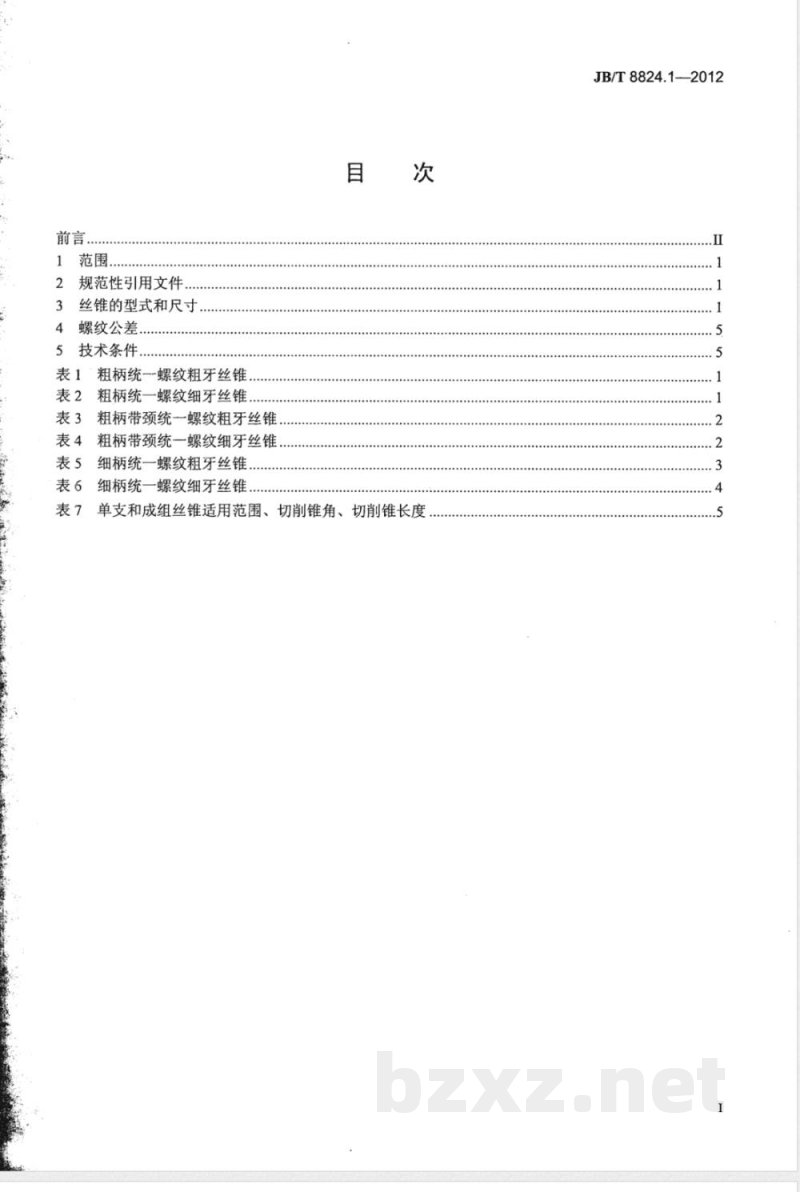

规范性引用文件，
丝锥的型式和尺寸
4螺纹公差.
5技术条件...
表1粗柄统一-螺纹粗牙丝锥.
表2粗柄统一螺纹细牙丝锥.
表3粗柄带颈统一螺纹粗牙丝锥，表4粗柄带颈统一螺纹细牙丝锥.表5细柄统一螺纹粗牙丝锥..
表6细柄统一螺纹细牙丝锥，
表7单支和成组丝锥适用范围、切削锥角、切削锥长度JB/T8824.1—2012
JB/T8824.1—2012

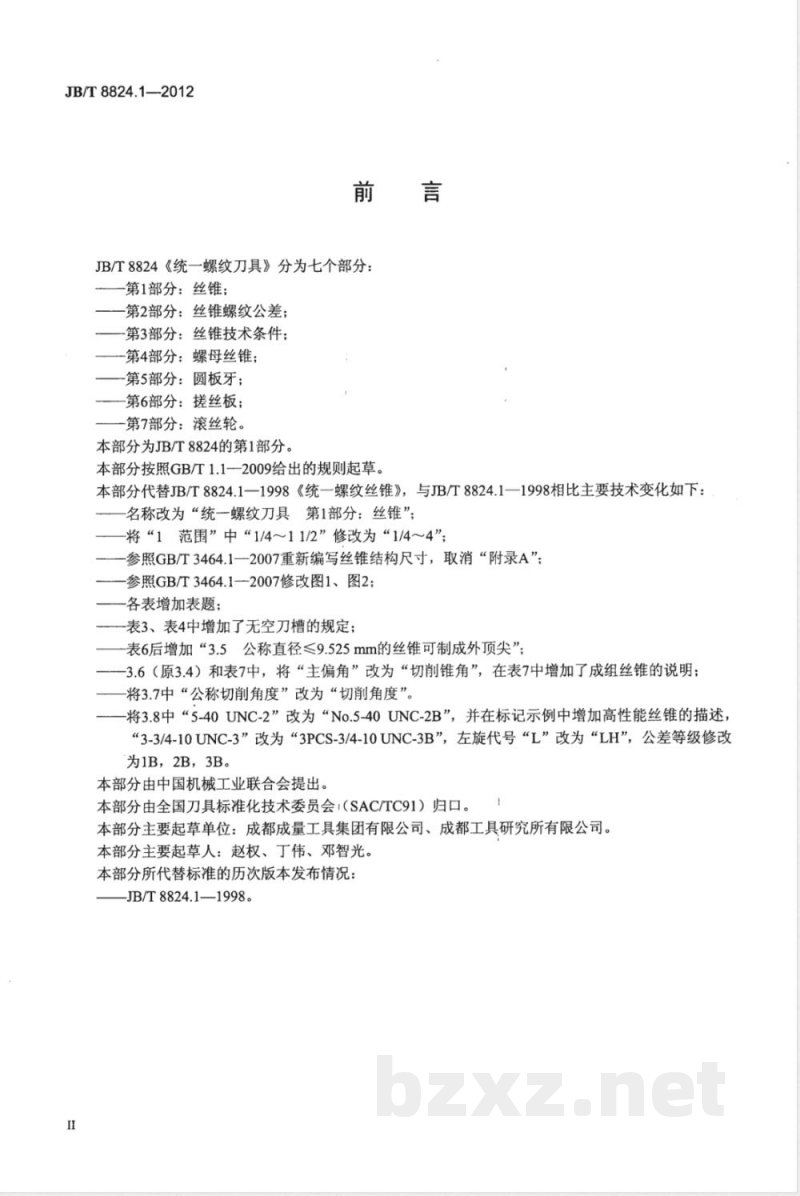

JB/T8824《统一螺纹刀具》分为七个部分：第1部分：丝锥；
第2部分：丝锥螺纹公差；
-第3部分：丝锥技术条件；
-第4部分：螺母丝锥；
第5部分：圆板牙；
第6部分：搓丝板；
一第7部分：滚丝轮。
本部分为JB/T8824的第1部分。
本部分按照GB/T1.1-—2009给出的规则起草。本部分代替JB/T8824.1—1998《统一螺纹丝锥》，与JB/T8824.1—1998相比主要技术变化如下：名称改为“统一螺纹刀具第1部分：丝锥”；-将“1范围”中“1/4～11/2”修改为“1/4～4”；参照GB/T3464.1一2007重新编写丝锥结构尺寸，取消“附录A”；参照GB/T3464.1—2007修改图1、图2各表增加表题；
一表3、表4中增加了无空刀槽的规定；表6后增加“3.5公称直径≤9.525mm的丝锥可制成外顶尖”；3.6（原3.4）和表7中，将“主偏角”改为“切削锥角”，在表7中增加了成组丝锥的说明；将3.7中“公称切削角度”改为“切削角度”。将3.8中“5-40UNC-2”改为“No.5-40UNC-2B”，并在标记示例中增加高性能丝锥的描述，“3-3/4-10UNC-3”改为“3PCS-3/4-10UNC-3B”，左旋代号“L”改为“LH”，公差等级修改为1B，2B，3B。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会I（SAC/TC91）归口。本部分主要起草单位：成都成量工具集团有限公司、成都工具研究所有限公司。本部分主要起草人：赵权、丁伟、邓智光。本部分所代替标准的历次版本发布情况：JB/T8824.1—1998。

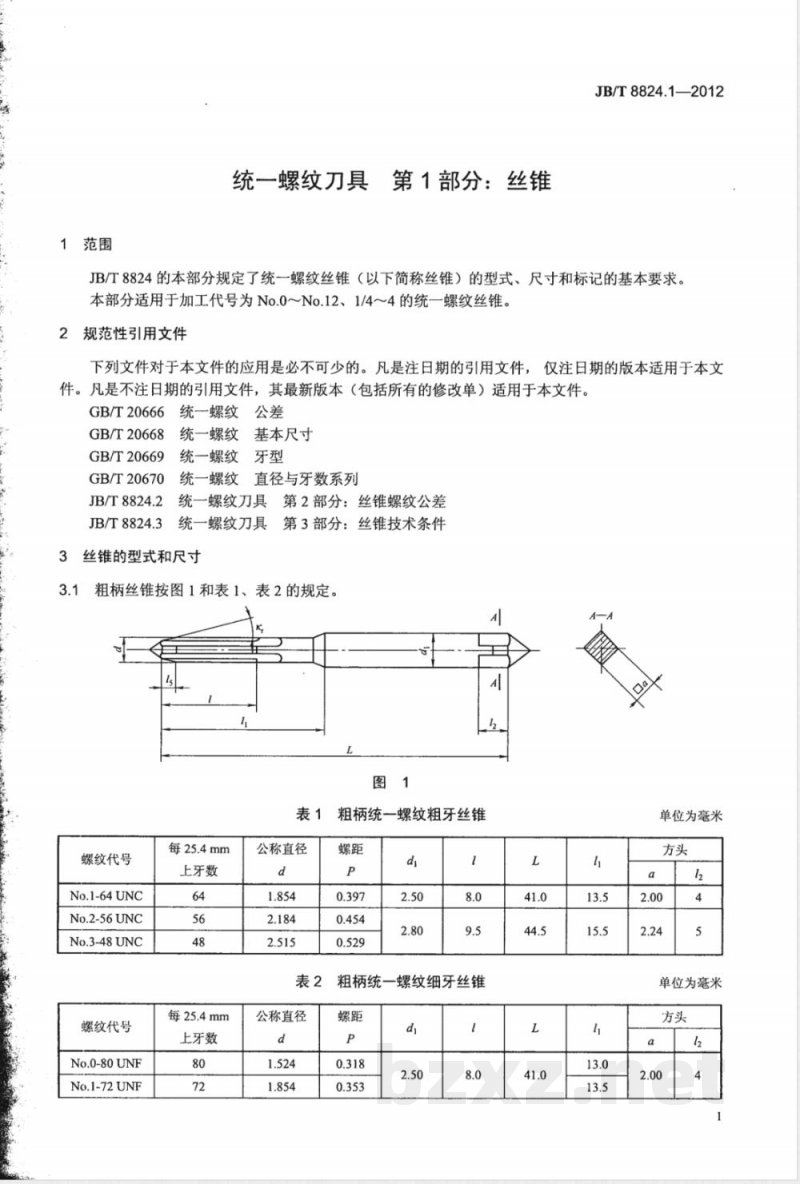

1范围
统一螺纹刀具第1部分：丝锥
JB/T8824.1—2012
JB/T8824的本部分规定了统一螺纹丝锥（以下简称丝锥）的型式、尺寸和标记的基本要求。本部分适用于加工代号为No.0～No.12、1/4～4的统一螺纹丝锥。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20666
GB/T20668
GB/T20669
GB/T20670
JB/T8824.2
JB/T8824.3
统一螺纹公差
统一螺纹基本尺寸
统一螺纹
统一螺纹直径与牙数系列
统一螺纹刀具第2部分：丝锥螺纹公差统一螺纹刀具
丝锥的型式和尺寸
第3部分：丝锥技术条件
粗柄丝锥按图1和表1、表2的规定。K
螺纹代号
No.1-64UNC
No.2-56 UNC
No.3-48UNC
螺纹代号
No.0-80UNF
No.1-72UNF
每25.4mm
上牙数
每25.4mm
上牙数
公称直径
公称直径
粗柄统一螺纹粗牙丝锥
粗柄统一螺纹细牙丝锥
单位为毫米
单位为毫米
JB/T8824.1—2012
螺纹代号
No.2-64UNF
No.3-56UNF
每25.4mm
上牙数
公称直径

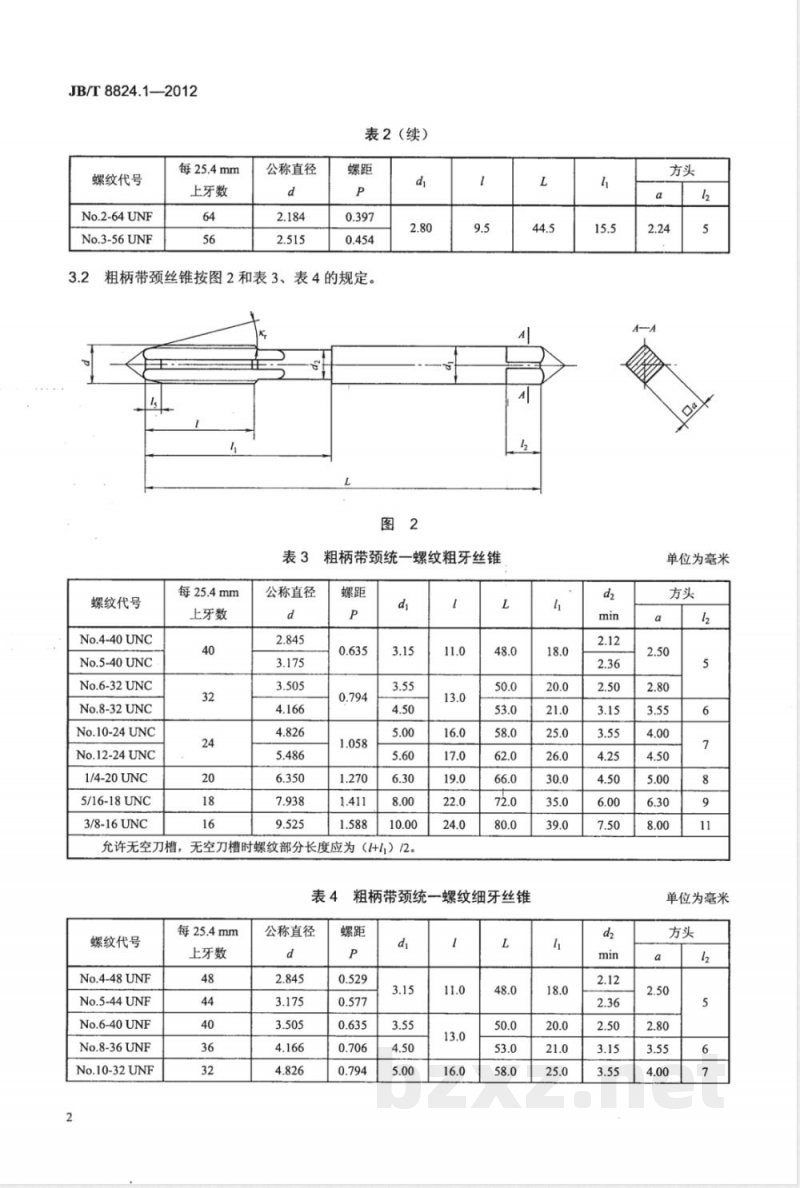

表2（续）
粗柄带颈丝锥按图2和表3、表4的规定。表3
螺纹代号
No.4-40 UNC
No.5-40UNC
No.6-32 UNC
No.8-32 UNC
No.10-24UNC
No.12-24 UNC
1/4-20UNC
5/16-18UNC
3/8-16UNC
每25.4mm
上牙数
公称直径
粗柄带颈统
螺纹粗牙丝锥
无空刀槽时螺纹部分长度应为（1+1）/2。允许无空刀槽，：
螺纹代号
No.4-48 UNF此内容来自标准下载网
No.5-44UNF
No.6-40UNF
No.8-36UNF
No.10-32 UNF
每25.4mm
上牙数
公称直径
粗柄带颈统一螺纹细牙丝锥
单位为毫米
单位为毫米
螺纹代号
No.12-28UNF
1/4-28UNF
5/16-24UNF
3/8-24UNF
每25.4mm
上牙数
公称直径
表4（续）
允许无空刀槽，无空刀槽时螺纹部分长度应为（1+1）/2。3.3
细柄丝锥按图3和表5、表6的规定。5
螺纹代号
No.5-40UNC
No.6-32 UNC
No.8-32UNC
No.10-24UNC
No.12-24UNC
1/4-20UNC
5/16-18UNC
3/8-16UNC
7/16-14UNC
1/2-13UNC
9/16-12 UNC
5/8-11UNC
3/4-10UNC
7/8-9UNC
1-8 UNC
1'/g-7UNC
1'/4-7UNC
13/g-6 UNC
每25.4mm
上牙数
公称直径
细柄统一螺纹粗牙丝锥
JB/T8824.1—2012
单位为毫米
JB/T8824.1--2012
螺纹代号
1/2-6UNC
13/4-5UNC
2-4'%2 UNC
2'/4-4/2UNC
2'/2-4UNC
23/4-4 UNC
3-4UNC
3'/4-4UNC
3'/2-4UNC
3/4-4UNC
4-4UNC
螺纹代号
No.5-44 UNF
No.6-40 UNF
No.8-36UNF
No.10-32UNF
No.12-28UNF
1/4-28UNF
5/16-24UNF
3/8-24UNF
7/16-20UNF
1/2-20UNF
9/16-18UNF
5/8-18UNF
3/4-16UNF
7/8-14UNF
1-12UNF
1'/g-12UNF
1/4-12UNF
1/g-12 UNF
1'/2-12UNF
每25.4mm
上牙数
每25.4mm
上牙数
公称直径
公称直径
表5（续）
细柄统一螺纹细牙丝锥
螺纹的基本牙型和基本尺寸按GB/T20669、GB/T20668的规定。
公称直径d≤9.525mm的丝锥可制成外顶尖。L
单支和成组丝锥适用范围、
切削锥角、
切削锥长度的推荐值在表7中给出。a
单位为毫米
单支和成组
（等径）丝锥
成组（不等径）
表7单支和成组丝锥适用范围、切削锥角、切削锥长度适用范围
第一粗锥
第二粗锥
切削锥角
5°30″
螺距≤2.54mm丝锥，优先按中锥供应，当使用需要时亦可按成组不等径丝锥供应。成组丝锥每组支数，按使用需要，由制造厂自行决定。3.7丝锥切削角度，在径向平面内测量，推荐如下：a）前角%为8°～10°；
b）后角α为4°～6°。
3.8标记示例：
JB/T8824.1—2012
切削锥长度
右旋粗牙统一螺纹，螺纹代号为No.5-40UNC，每25.4mm上为40牙，2B级公差带，单支初锥（底锥）高性能磨制丝锥：
统一螺纹磨制丝锥，初（底）GNo.5-40UNC-2BJB/T8824.1一2012右旋细牙统一螺纹，螺纹代号为5/16-24UNF，每25.4mm上为24牙，两支（初锥和底锥）一组等径切制丝锥：
统一螺纹切制丝锥，初底5/16-24UNFJB/T8824.12012右旋粗牙统螺纹，螺纹代号为3/4-10UNC，每25.4mm上为10牙，3B级公差带，三支一组不等径磨制丝锥：
统-螺纹磨制丝锥（不等径），3PCS-3/4-10UNC-3BJB/T8824.1--2012左旋粗牙统一螺纹，螺纹代号为No.1-64UNC，每25.4mm上为64牙，单支中锥切制丝锥：统-螺纹切制丝锥No.1-64UNCLHJB/T8824.1-—20124螺纹公差
丝锥螺纹公差按JB/T8824.2的规定。5技术条件
丝锥技术条件按JB/T8824.3的规定。5
