【其他行业标准】 混合铅锌精矿化学分析方法 第8部分：铜量的测定 火焰原子吸收光谱法

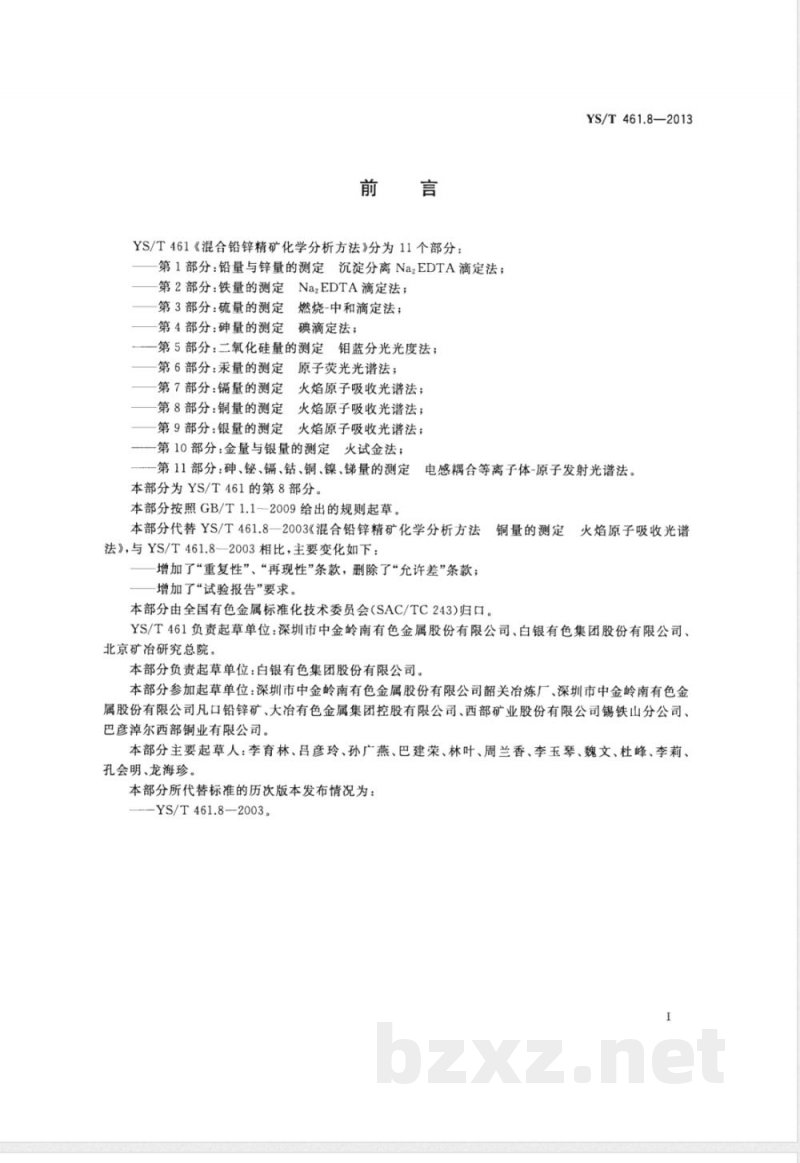

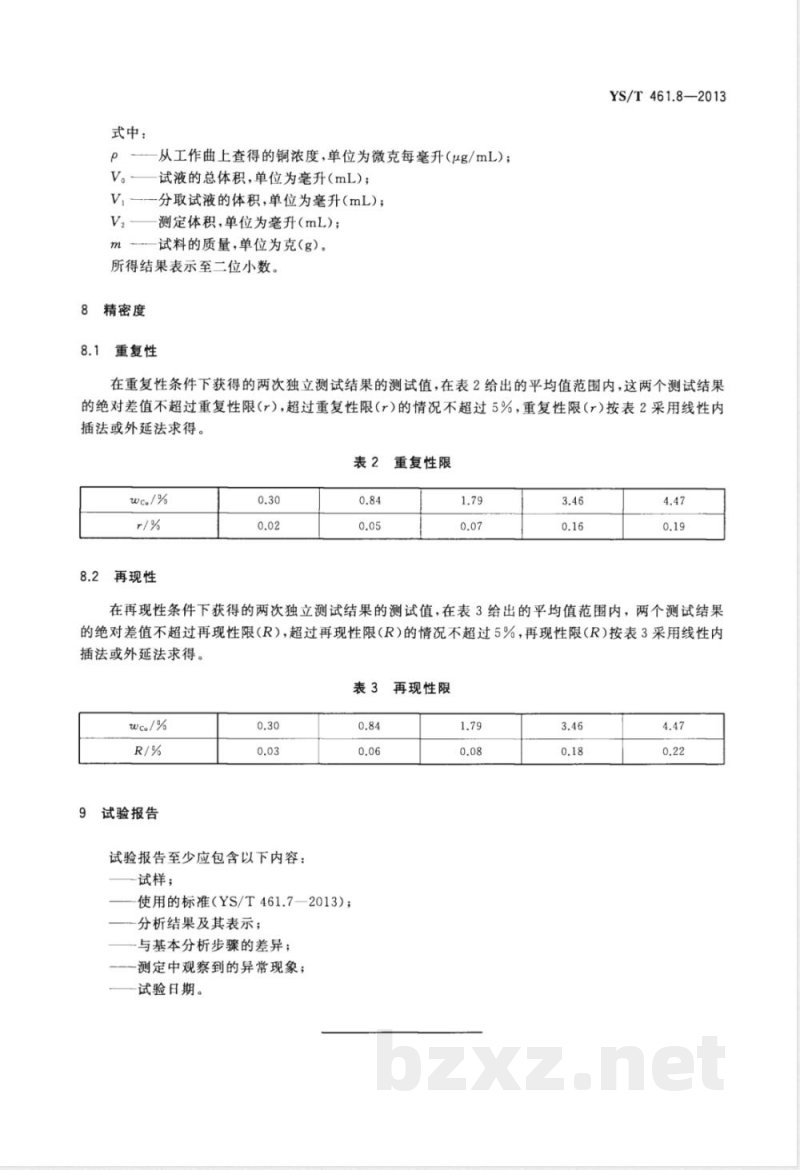

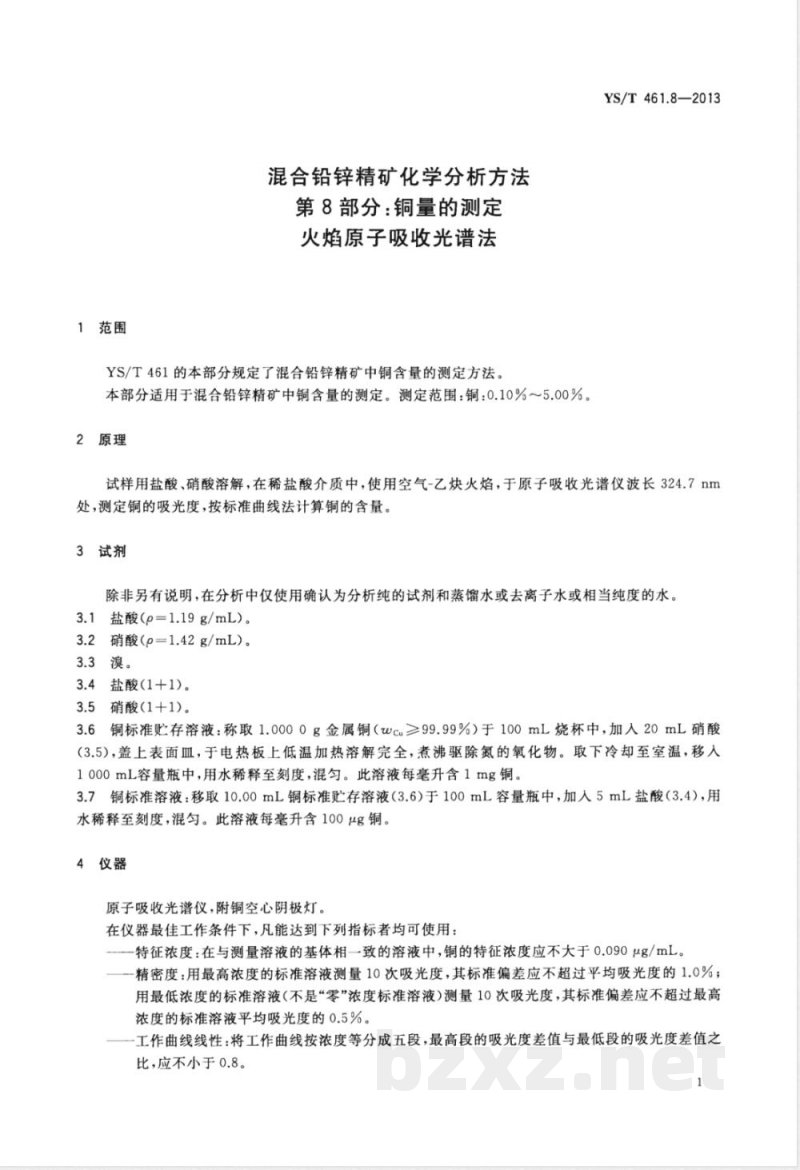

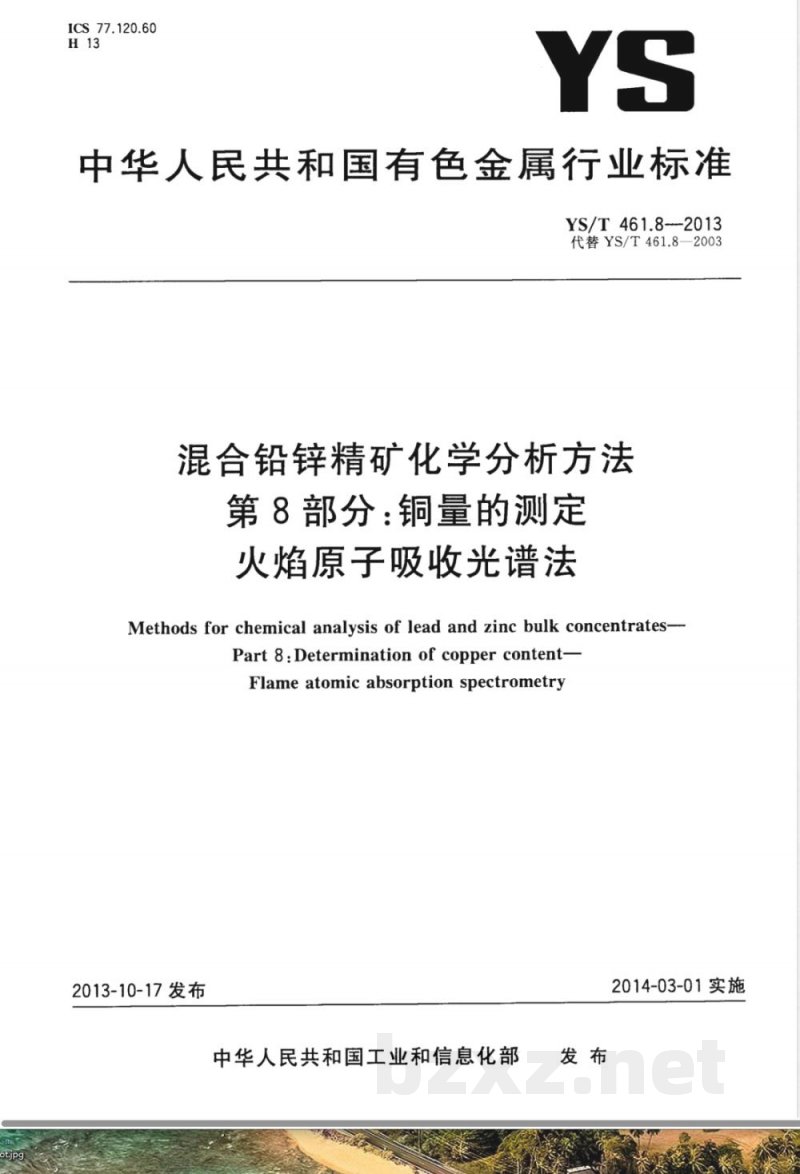

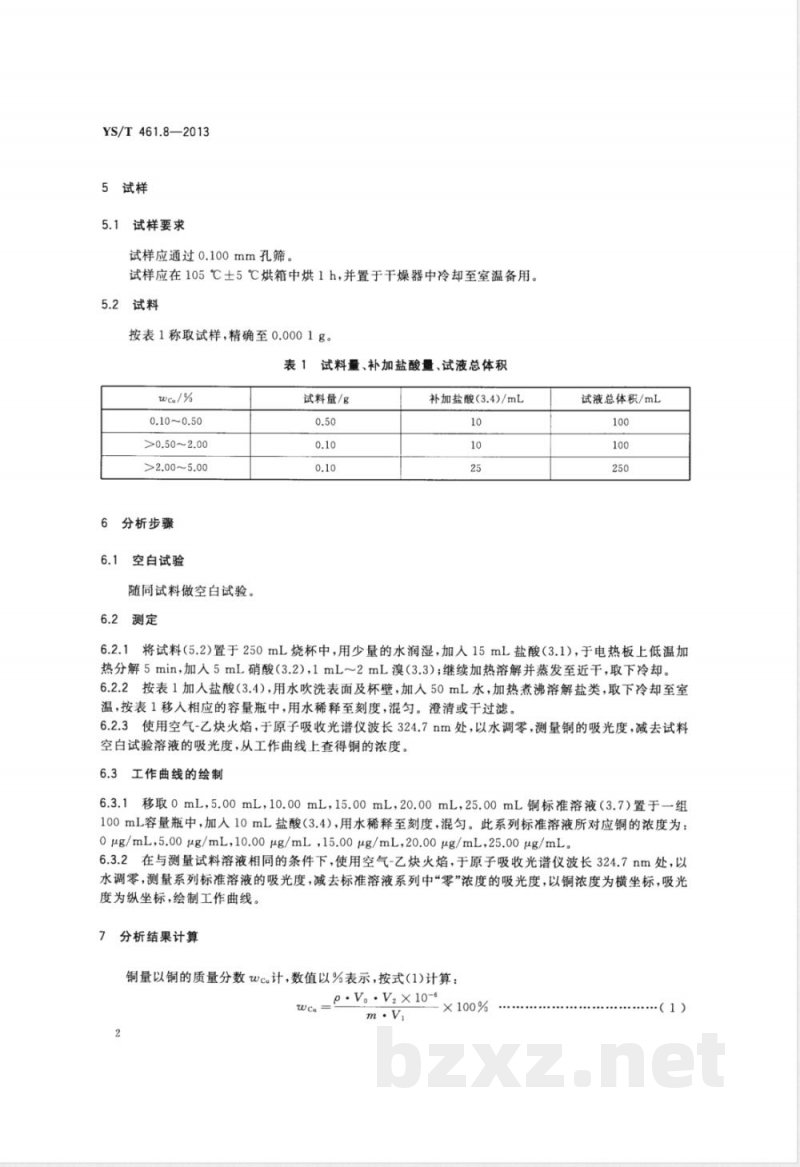

中华人民共和国有色金属行业标准 YS/T461.8-2013 混合铅锌精矿化学分析方法 第8部分：铜量的测定 火焰原子吸收光谱法 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 YS/T461《混合铅锌精矿化学分析方法》分为11个部分，本部分为第8部分。标准按照GB/T1.1-2009规则起草，由全国有色金属标准化技术委员会（SAC/TC243）归口。标准负责起草单位：白银有色集团股份有限公司，参与起草单位包括深圳市中金岭南有色金属股份有限公司韶关冶炼厂、深圳市中金岭南有色金属股份有限公司凡口铅锌矿、大冶有色金属集团控股有限公司、西部矿业股份有限公司锡铁山分公司、巴彦淖尔西部铜业有限公司。本部分主要起草人包括李育林、吕彦玲、孙广燕、巴建荣、林叶、周兰香、李玉琴、魏文、杜峰、李莉、孔会明、龙海珍。本部分代替标准 YS/T461.8-2003，并增加了“重复性”“再现性”条款和“试验报告”要求，删除了“允许差”条款。 1 范围 本部分规定了混合铅锌精矿中铜含量的测定方法，测定范围为0.10%～5.00%。适用于混合铅锌精矿中铜的定量分析。 2 方法原理 试样用盐酸、硝酸溶解，在稀盐酸介质中，使用空气-乙炔火焰，在原子吸收光谱仪波长324.7 nm处测定铜的吸光度，并按标准曲线法计算铜含量。 3 试剂 除非另有说明，分析中仅使用分析纯试剂和蒸馏水或去离子水。 3.1 盐酸（密度1.19 g/mL） 3.2 硝酸（密度1.42 g/mL） 3.3 溴 3.4 盐酸（1+1） 3.5 硝酸（1+1） 3.6 铜标准贮存溶液：称取1.0000 g金属铜（wCu≥99.99%）于100 mL烧杯中，加入20 mL硝酸（3.5），在电热板低温加热至完全溶解，煮沸驱除氮氧化物，冷却至室温后移入1000 mL容量瓶，用水稀释至刻度，混匀。此溶液每毫升含1 mg铜。 3.7 铜标准溶液：取10.00 mL铜标准贮存溶液（3.6）于100 mL容量瓶中，加入5 mL盐酸（3.4），用水稀释至刻度，混匀。此溶液每毫升含100 μg铜。 4 仪器 原子吸收光谱仪，附铜空心阴极灯。在仪器最佳工作条件下，特征浓度不大于0.090 μg/mL。精密度：用最高浓度标准溶液测10次吸光度，标准偏差不超过平均吸光度的1.0%；用最低浓度标准溶液测10次吸光度，标准偏差不超过最高浓度标准溶液平均吸光度的0.5%。工作曲线线性：将工作曲线按浓度等分五段，最高段吸光度差值与最低段吸光度差值之比不小于0.8。 5 试样 5.1 试样要求：试样应通过0.100 mm孔筛。试样应在105℃±5℃烘箱中烘1 h，并置于干燥器中冷却至室温备用。 5.2 试料：按表1称取试样，精确至0.0001 g。
