【其他行业标准】 优质结构钢连铸坯低倍组织缺陷评级图

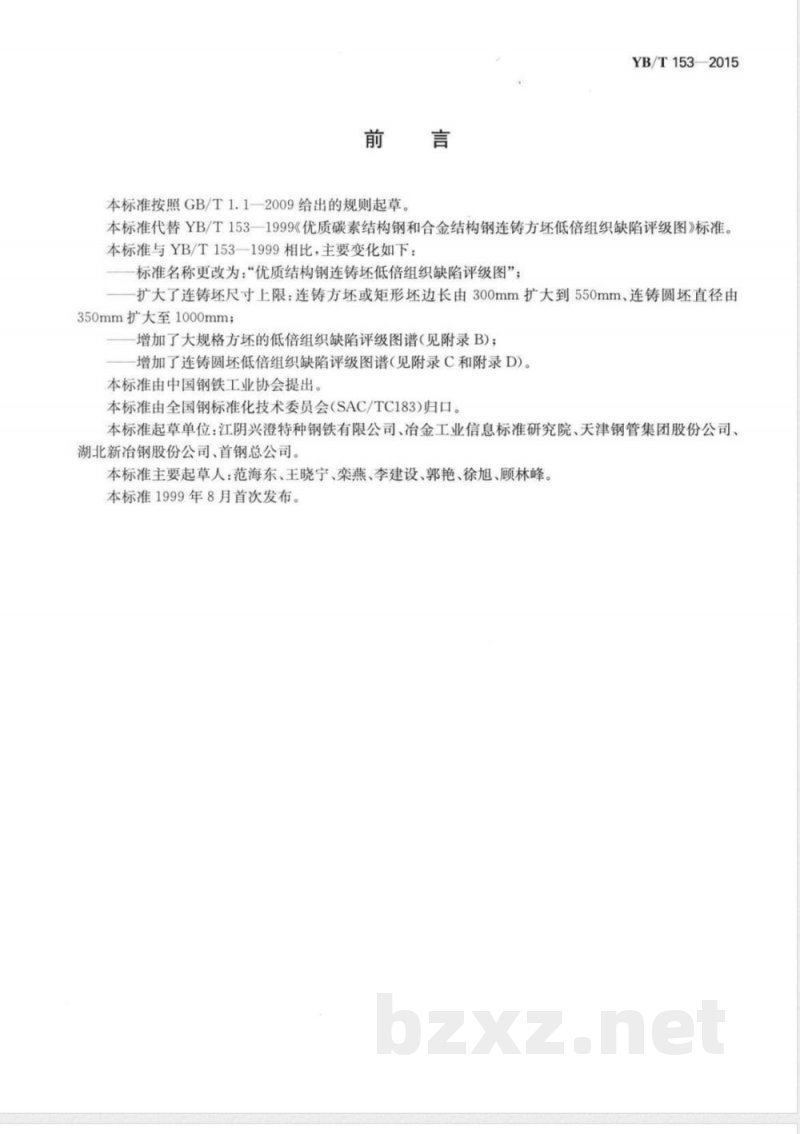

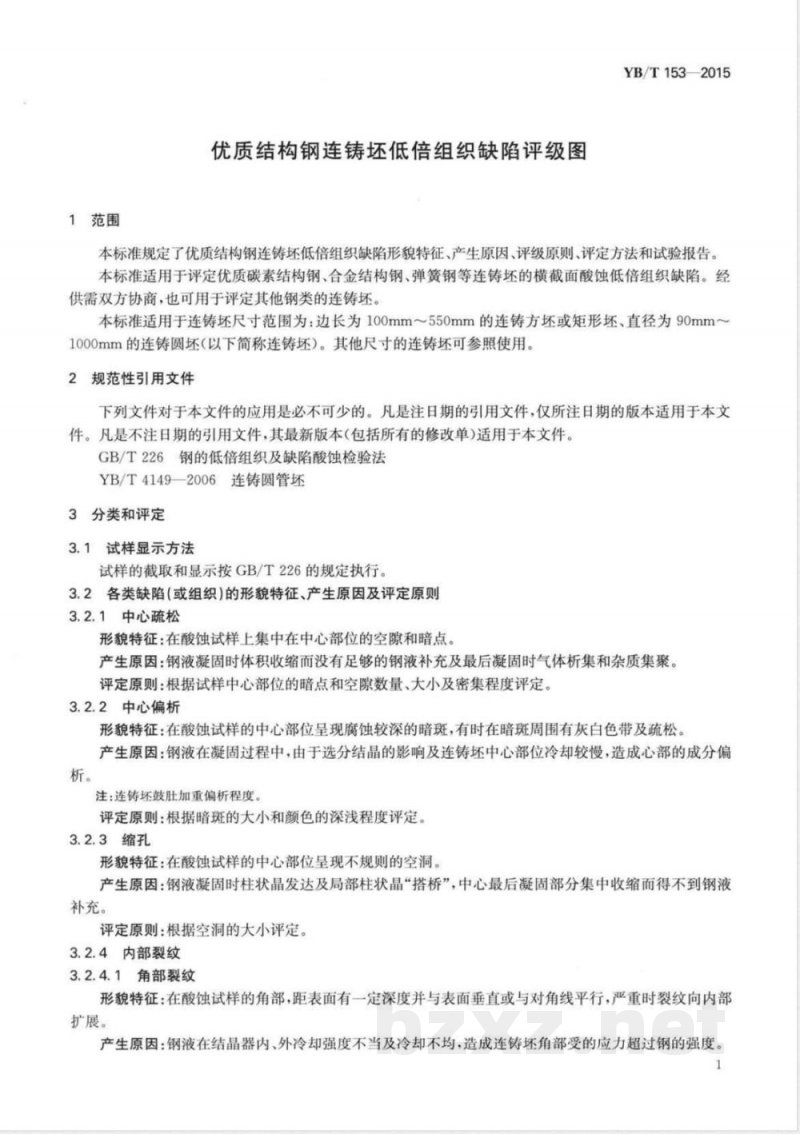

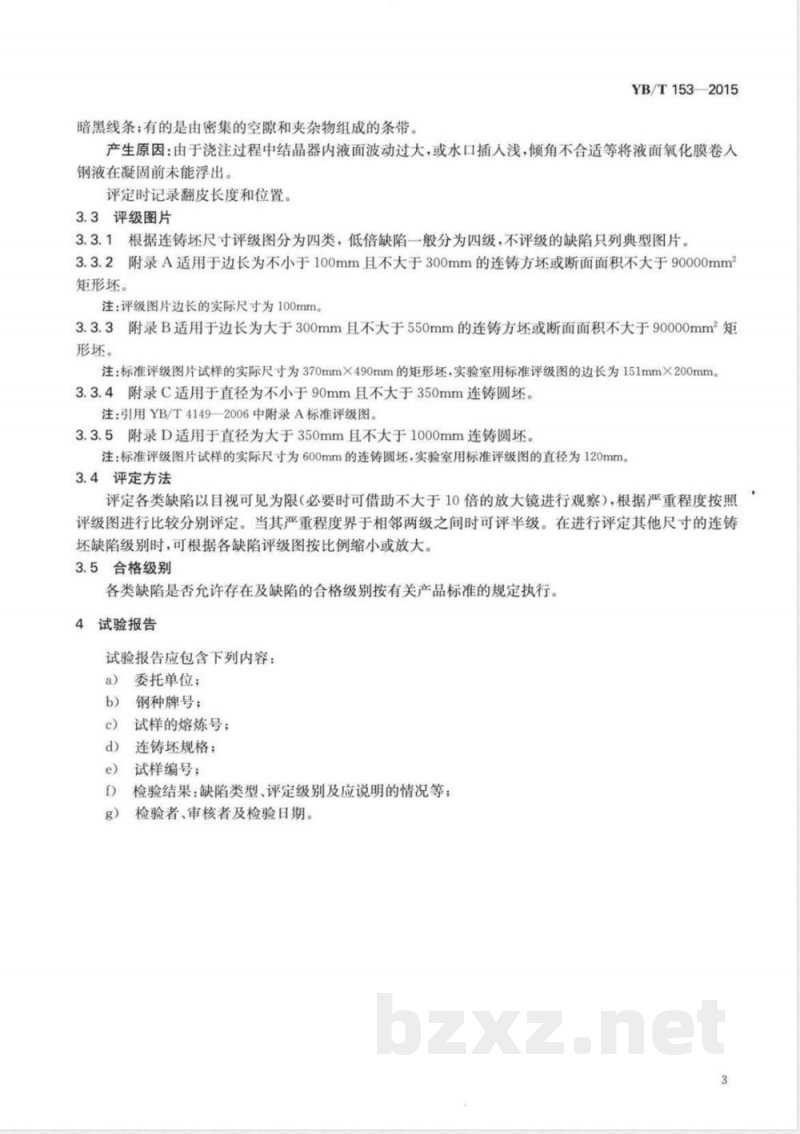

ICS 77.040.99 H24 YB/T 153—2015 中华人民共和国黑色冶金行业标准 优质结构钢连铸坯低倍组织缺陷评级图 Standard diagrams for macrostructure and defects in high quality structural steel continuous casting billet 发布：2015-04-30 实施：2015-10-01（中华人民共和国工业和信息化部） 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 153—1999《优质碳素结构钢和合金结构钢连铸方坯低倍组织缺陷评级图》。 与1999版相比主要变化如下： 1）标准名称修改为《优质结构钢连铸坯低倍组织缺陷评级图》； 2）扩大连铸坯尺寸范围：方坯或矩形坯边长由300 mm扩大至550 mm，圆坯直径由350 mm扩大至1000 mm； 3）增加大规格方坯低倍组织缺陷评级图谱（附录B）； 4）增加连铸圆坯评级图谱（附录C、附录D）。 本标准由中国钢铁工业协会提出，全国钢标准化技术委员会（SAC/TC183）归口。 起草单位：江阴兴澄特种钢铁有限公司、冶金工业信息标准研究院、天津钢管集团股份有限公司、湖北新冶钢股份有限公司、首钢总公司。 主要起草人：范海东、王晓宁、栾燕、李建设、郭艳、徐旭、顾林峰。 本标准于1999年8月首次发布。 1 范围 本标准规定了优质结构钢连铸坯低倍组织缺陷形貌特征、产生原因、评级原则、评定方法及试验报告要求。 本标准适用于优质碳素结构钢、合金结构钢、弹簧钢等连铸坯横截面酸蚀低倍组织缺陷的评定，经供需双方协商也可用于其他钢类连铸坯。 适用尺寸范围：方坯或矩形坯边长100 mm～550 mm，圆坯直径90 mm～1000 mm。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 226 钢的低倍组织及缺陷酸蚀检验法 YB/T 4149—2006 连铸圆管坯 3 分类和评定 3.1 试样显示方法 试样截取和显示按GB/T 226规定执行。 3.2 各类缺陷形貌特征、产生原因及评定原则 3.2.1 中心疏松 形貌特征：酸蚀试样中心部位出现空隙和暗点。 产生原因：凝固收缩补缩不足及气体与杂质集中析出。 评定原则：根据中心暗点与空隙的数量、大小及密集程度评定。 3.2.2 中心偏析 形貌特征：中心部位出现腐蚀较深的暗斑，周围可能伴随灰白带或疏松。 产生原因：凝固过程中选分结晶及中心冷却缓慢导致成分偏析。 评定原则：根据暗斑大小及颜色深浅评定。 3.2.3 缩孔 形貌特征：中心部位出现不规则空洞。 产生原因：柱状晶发达或搭桥导致中心凝固收缩无法补充钢液。 评定原则：根据空洞大小评定。 3.2.4 内部裂纹 3.2.4.1 角部裂纹 形貌特征：角部裂纹位于表面一定深度，可垂直于表面或平行对角线，严重时向内部扩展。 产生原因：冷却不均或应力超过钢材强度。 （部分内容缺失） 3.3 评级图片 3.3.1 根据连铸坯尺寸不同，评级图分为四类，低倍缺陷分为四级，不评级缺陷仅列典型图例。 3.3.2 附录A适用于100 mm～300 mm方坯或断面≤90000 mm²矩形坯。 3.3.3 附录B适用于300 mm～550 mm方坯或断面≤90000 mm²矩形坯。 3.3.4 附录C适用于直径90 mm～350 mm圆坯。 3.3.5 附录D适用于直径350 mm～1000 mm圆坯。
