【其他行业标准】 连铸钢坯凝固组织枝晶间距的测定方法

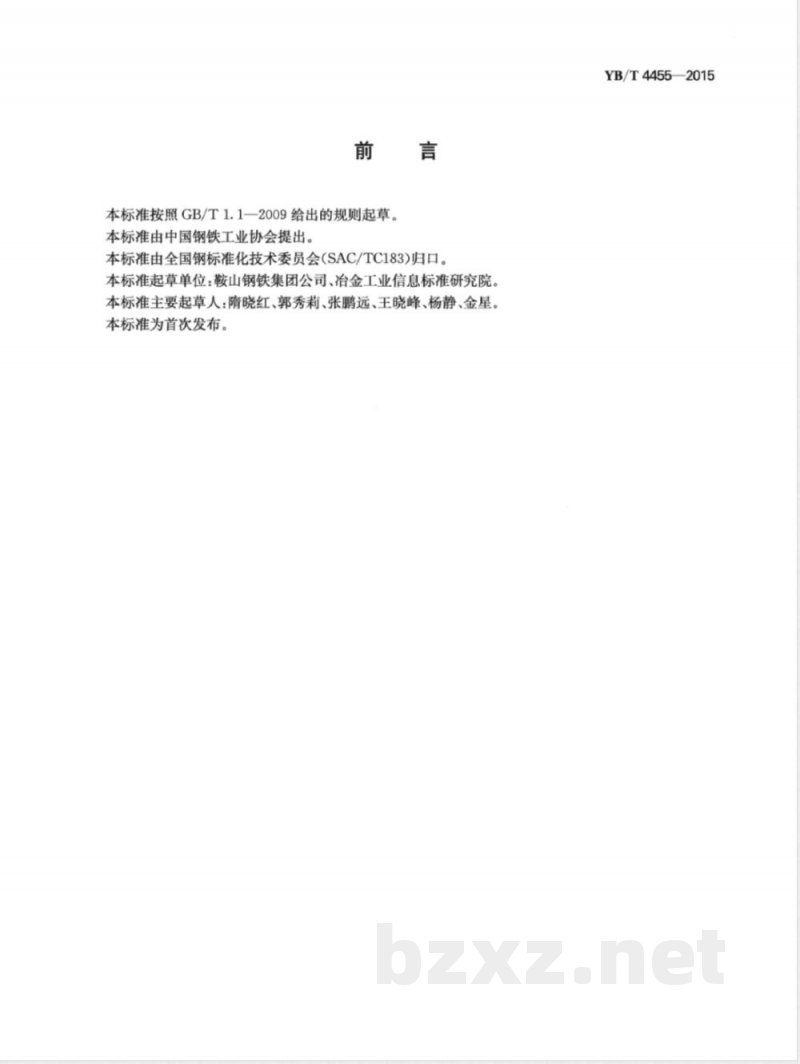

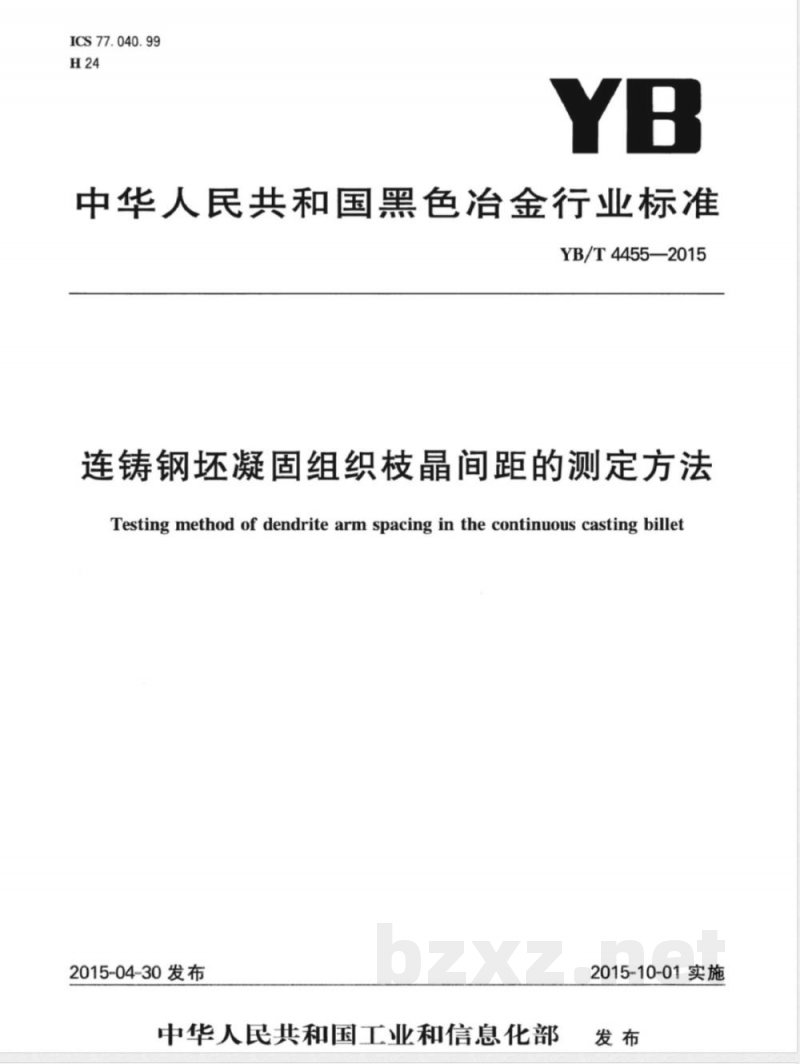

ICS 77.040.99 H24 YB/T 4455—2015 中华人民共和国黑色冶金行业标准 连铸钢坯凝固组织枝晶间距的测定方法 Testing method of dendrite arm spacing in the continuous casting billet 发布：2015-04-30 实施：2015-10-01（中华人民共和国工业和信息化部） 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会（SAC/TC183）归口。 起草单位：鞍山钢铁集团公司、冶金工业信息标准研究院。 主要起草人：隋晓红、郭秀莉、张鹏远、王晓峰、杨静、金星。 本标准为首次发布。 1 范围 本标准规定了连铸钢坯凝固组织枝晶间距测定的取样、试样制备及枝晶组织成像方法、枝晶间距测定及检验报告要求。 本标准适用于连铸钢坯（方坯、板坯、圆坯、矩形坯及异形坯等）凝固组织低倍枝晶间距的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 226 钢的低倍组织及缺陷酸蚀检验法 GB/T 24178—2009 连铸钢坯凝固组织低倍评定方法 3 术语和定义 GB/T 24178—2009确立的以及下列术语和定义适用于本文件。 3.1 树枝晶（dendrite） 金属凝固过程中晶核以树枝状分支结构生长而形成的晶体。这里指连铸坯凝固形成的树枝状结晶体，按凝固时晶体生长顺序分为一次枝晶、二次枝晶等。 3.2 一次枝晶间距（primary dendrite spacing） 在钢水凝固过程中，沿传热方向首先生长的、相互平行的树枝晶主干（一次枝晶）之间的距离。 3.3 二次枝晶间距（secondary dendrite spacing） 在一次枝晶主干上，垂直主干生长方向形成的次级枝晶之间的距离。 4 取样、试样制备及枝晶组织成像方法 4.1 取样 4.1.1 根据产品标准或技术条件规定截取试样，如无规定按以下执行： a）连铸板坯可取全截面或半截面横向试样； b）连铸方坯、圆坯、异形坯取横向全截面试样。 4.1.2 检验面距切割面的尺寸参考GB/T 226规定。 4.2 试样制备方法 4.2.1 试样先经铣削或刨平，再用磨床磨光，使检测面粗糙度Ra≤0.1 μm。 4.2.2 磨光后进行抛光，使检测面粗糙度Ra≤0.025 μm。 4.2.3 腐蚀前检测面应无磨痕及油污。 4.2.4 腐蚀方法按GB/T 226中冷酸腐蚀（枝晶）法执行。 4.3 枝晶组织成像方法 利用扫描仪将连铸钢坯凝固枝晶组织扫描成电子图像，分辨率为1000 dpi～1200 dpi，并进行锐化与清晰度处理，以清晰显示树枝晶形态。 5 枝晶间距的测定 5.1 测定区域确定 依据GB/T 24178—2009，将凝固组织分为激冷层细等轴晶区、柱状晶区和中心等轴晶区。选择柱状晶生长过程的中间区域作为枝晶间距测定区域。 5.2 测量标尺标定 将带标尺刻度的图像扫描后导入“金属图像定量分析”系统，定义测量单位并保存。 5.3 一次枝晶间距测定 将枝晶图像导入分析系统，在选定测定区域内放大至可分辨倍率。沿垂直于柱状晶生长方向随机选取测量点，测量至少5根枝晶宽度并取平均值作为单点测量值A。测量点不少于10个，按公式计算一次枝晶间距： λ₁ = (A₁ + A₂ + … + Aᵢ) / i 其中：λ₁为一次枝晶间距（μm），Aᵢ为单点测量值（μm），i≥10。 5.4 二次枝晶间距（内容后续）
