【其他行业标准】 锂铝合金锭

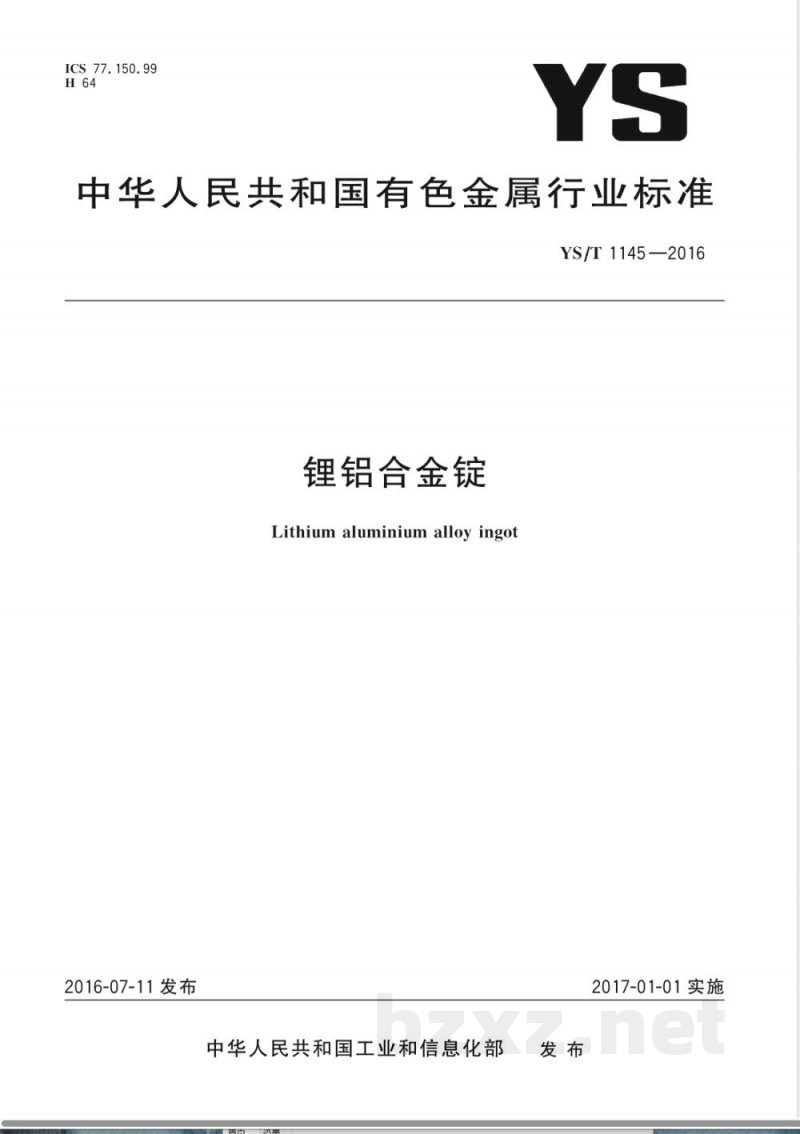

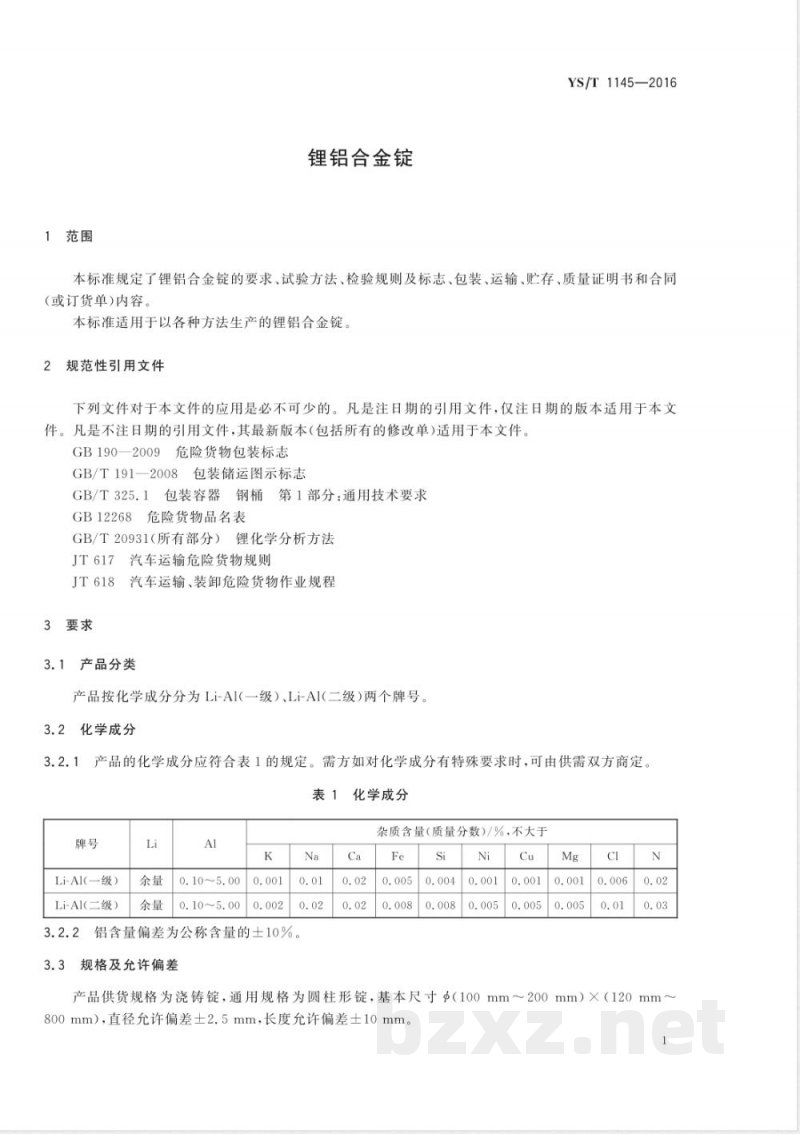

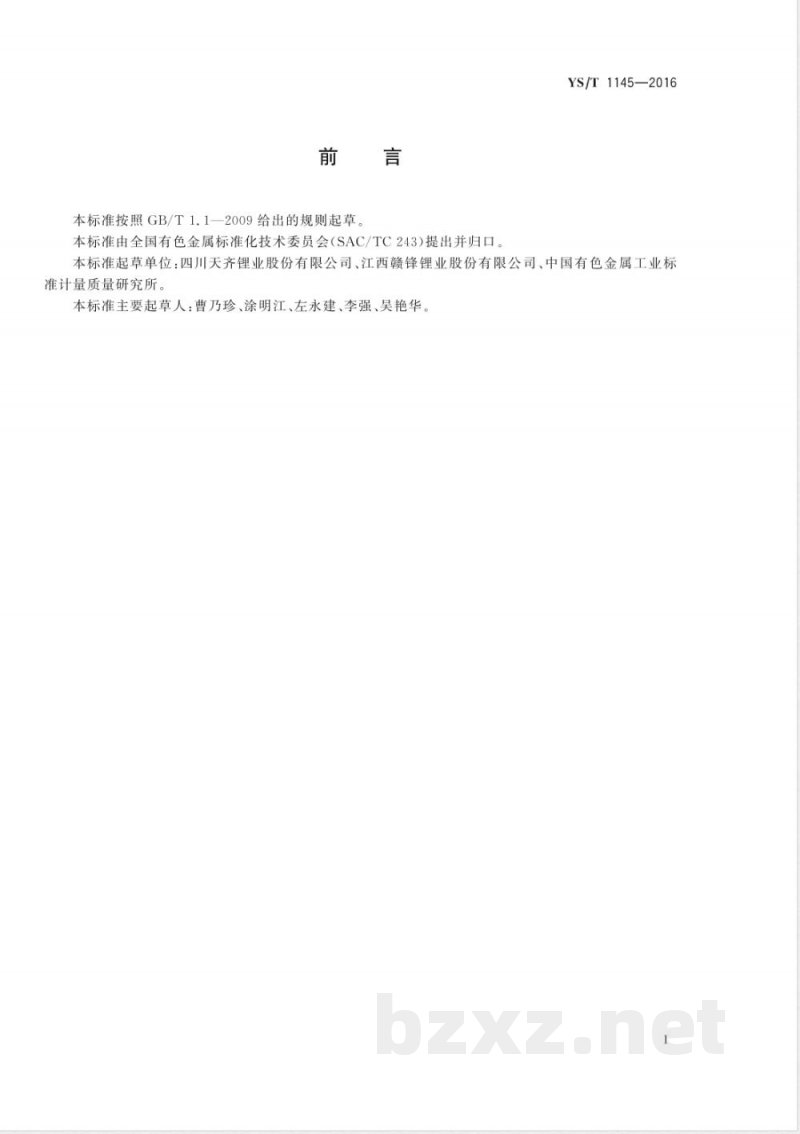

ICS 77.150.99 H64 YS 中华人民共和国有色金属行业标准 YS/T 1145—2016 锂铝合金锭 Lithium aluminium alloy ingot 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：四川天齐锂业股份有限公司、江西赣锋锂业股份有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：曹乃珍、涂明江、左永建、李强、吴艳华。 1 范围 本标准规定了锂铝合金锭的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以各种方法生产的锂铝合金锭。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 190—2009 危险货物包装标志 GB/T 191—2008 包装储运图示标志 GB/T 325.1 包装容器钢桶 第1部分：通用技术要求 GB 12268 危险货物品名表 GB/T 20931（所有部分）锂化学分析方法 JT 617 汽车运输危险货物规则 JT 618 汽车运输、装卸危险货物作业规程 3 要求 3.1 产品分类 产品按化学成分分为Li-Al（一级）、Li-Al（二级）两个牌号。 3.2 化学成分 3.2.1 产品化学成分应符合表1规定，需方有特殊要求时可由供需双方商定。 表1 化学成分（质量分数，%） Li：余量 Al：0.10～5.00 K：一级0.001 / 二级0.002 Na：一级0.01 / 二级0.02 Ca：0.02 Fe：一级0.005 / 二级0.008 Si：一级0.004 / 二级0.008 Ni：一级0.001 / 二级0.005 Cu：一级0.001 / 二级0.005 Mg：一级0.001 / 二级0.005 Cl：一级0.006 / 二级0.01 N：一级0.02 / 二级0.03 3.2.2 铝含量偏差为公称含量的±10%。 3.3 规格及允许偏差 产品供货规格为浇铸锭，通用为圆柱形锭，基本尺寸为Φ(100mm～200mm)×(120mm～800mm)。 直径允许偏差±2.5mm，长度允许偏差±10mm。 3.4 外观质量 3.4.1 产品表面应呈银白色金属光泽，无明显油渍、缩孔，无氧化物、氮化物杂质。 3.4.2 不允许存在气孔、黑碳及目视可见夹杂物。 3.4.3 产品应一次连续浇铸成型，不得有接头，缩孔应完全切除，表面不得存在深度超过1mm的环形褶皱（冷隔）。 4 试验方法 4.1 化学成分分析按GB/T 20931规定进行。 4.2 规格尺寸采用相应精度量具测量。 4.3 外观质量采用目视检测法。 5 检验规则 5.1 检查和验收 5.1.1 产品由供方质检部门检验，保证符合标准或订货单要求并出具质量证明书。 5.1.2 需方可在收到产品30天内提出异议，必要时由供需双方共同取样进行仲裁检验。 5.2 组批 产品应按批提交验收，每批由同一牌号、规格产品组成。 5.3 检验项目及取样 每批产品进行化学成分、规格及外观质量检验，取样数量按规定执行。 5.4 化学成分取样和制样 5.4.1 供方在浇铸时同步制取Φ100mm×120mm样锭，切去两端后切片，密封保存于干燥容器中。 5.4.2 需方可随机抽取锂铝合金锭，将其等分为三份进行检验。
