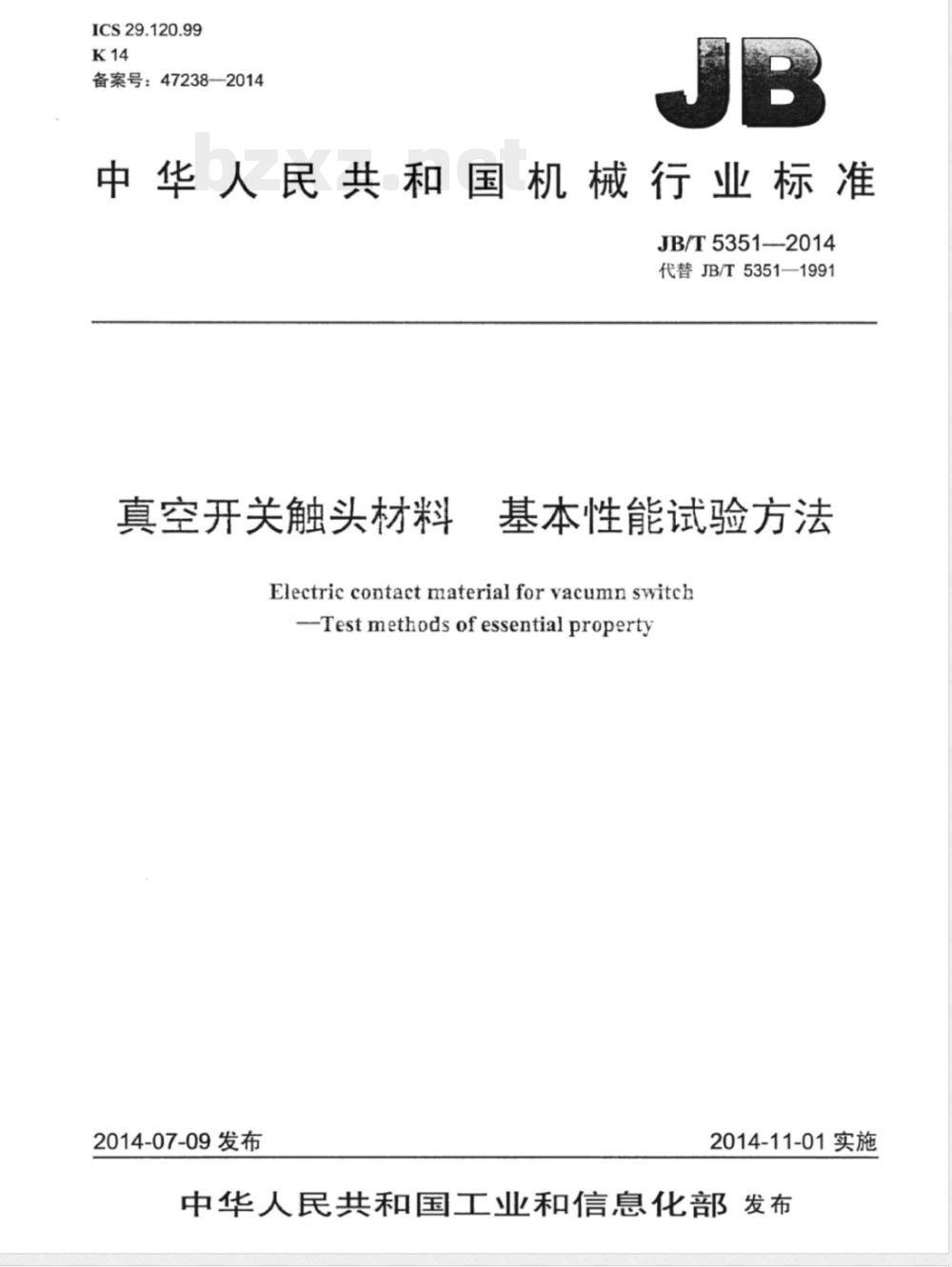

中华人民共和国机械行业标准
JB/T5351—2014
代替JB/T5351-1991
真空开关触头材料
基本性能试验方法
Electric contactmaterialforvacumn switchTestmethodsofessentialproperty2014-07-09发布
2014-11-01实施

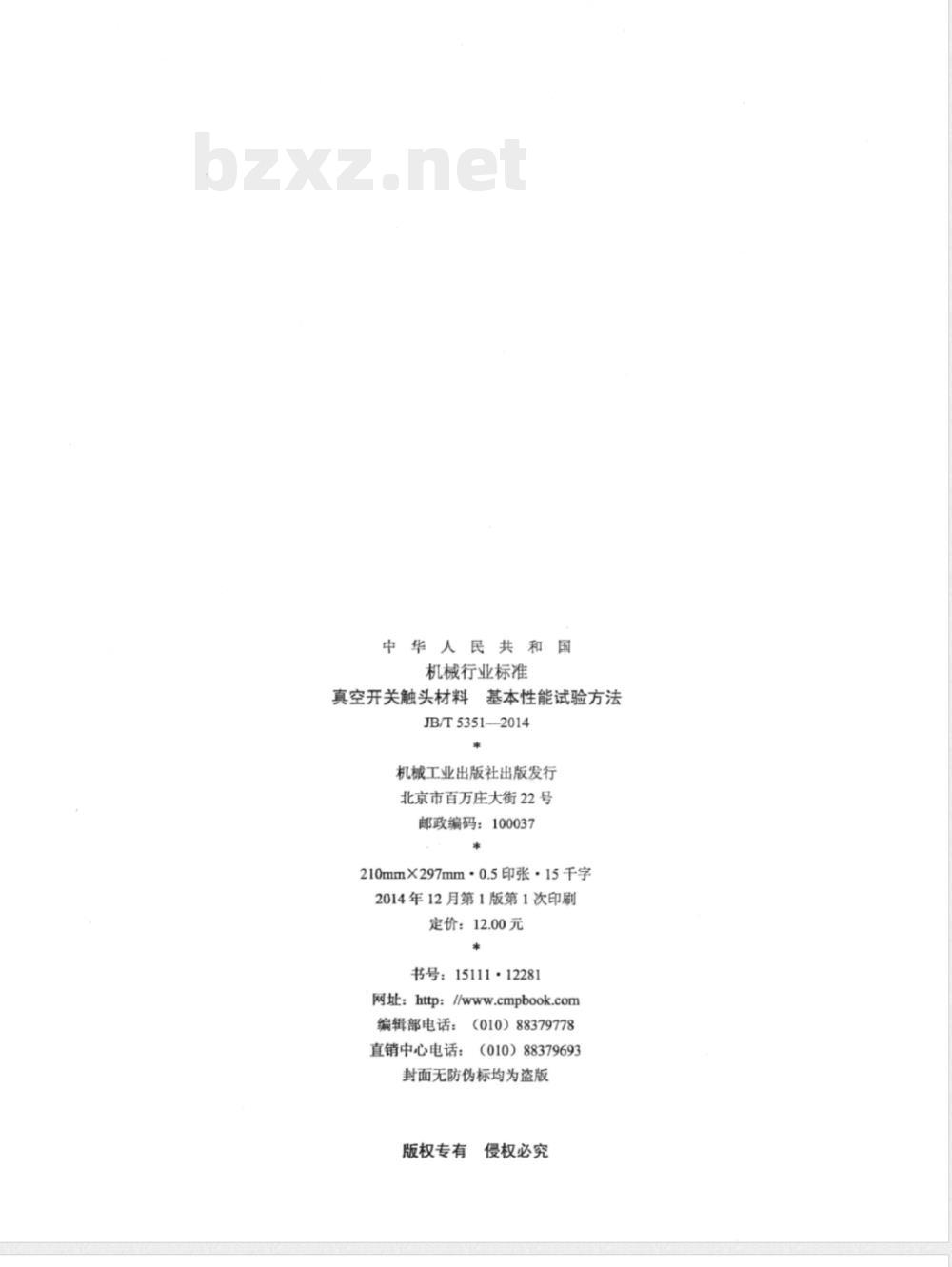

中华人民共和国工业和信息化部发布中华人民共和
机械行业标准
真空开关触头材料
基本性能试验方法
JB/T5351—2014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2014年12月第1版第1次印刷
定价：12.00元
书号：15111·12281
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究

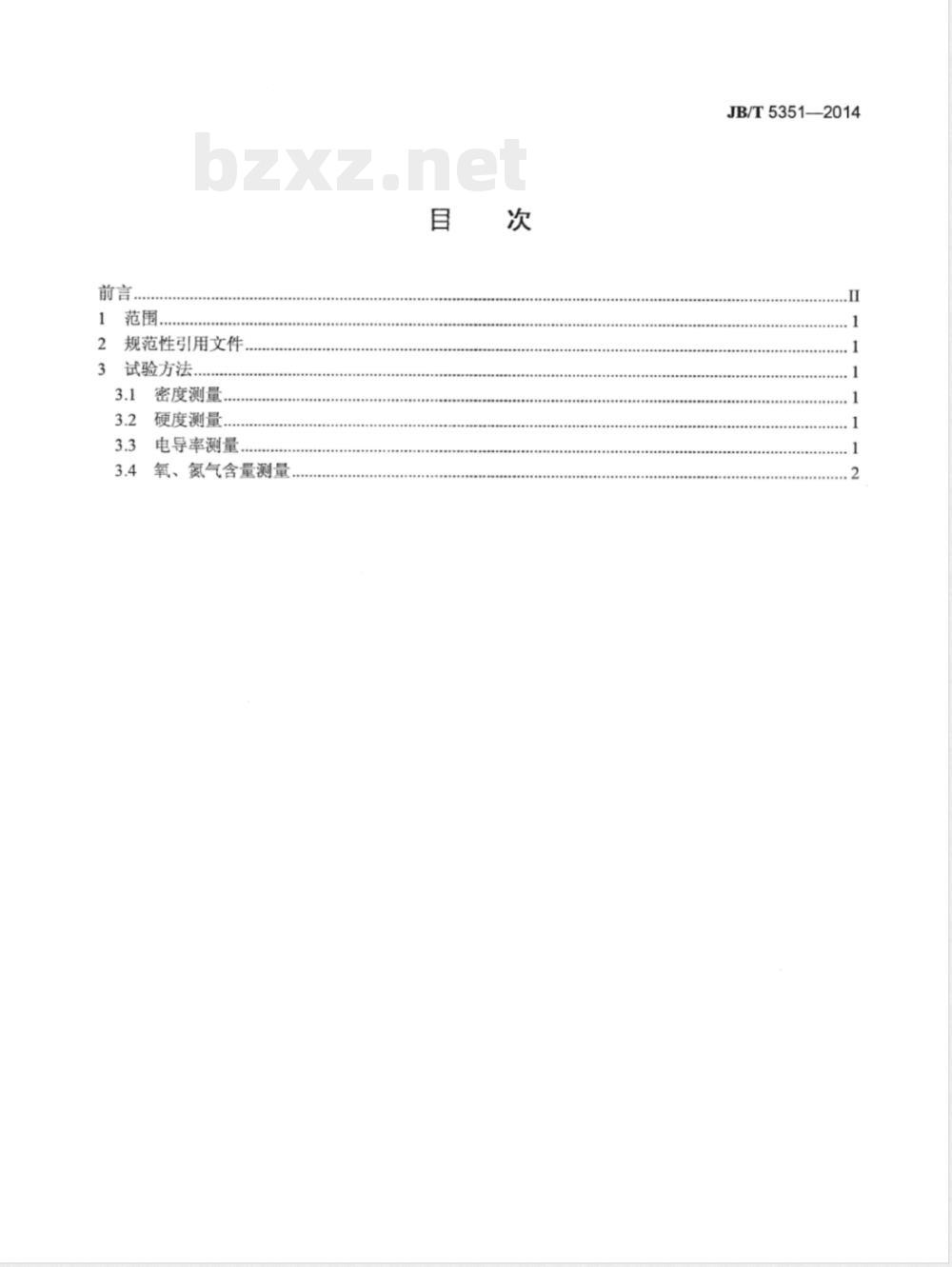

规范性引用文件
3试验方法.下载标准就来标准下载网
密度测量..
硬度测量..
电导率测量，
氧、氮气含量测量
JB/T5351—2014
JB/T5351—2014

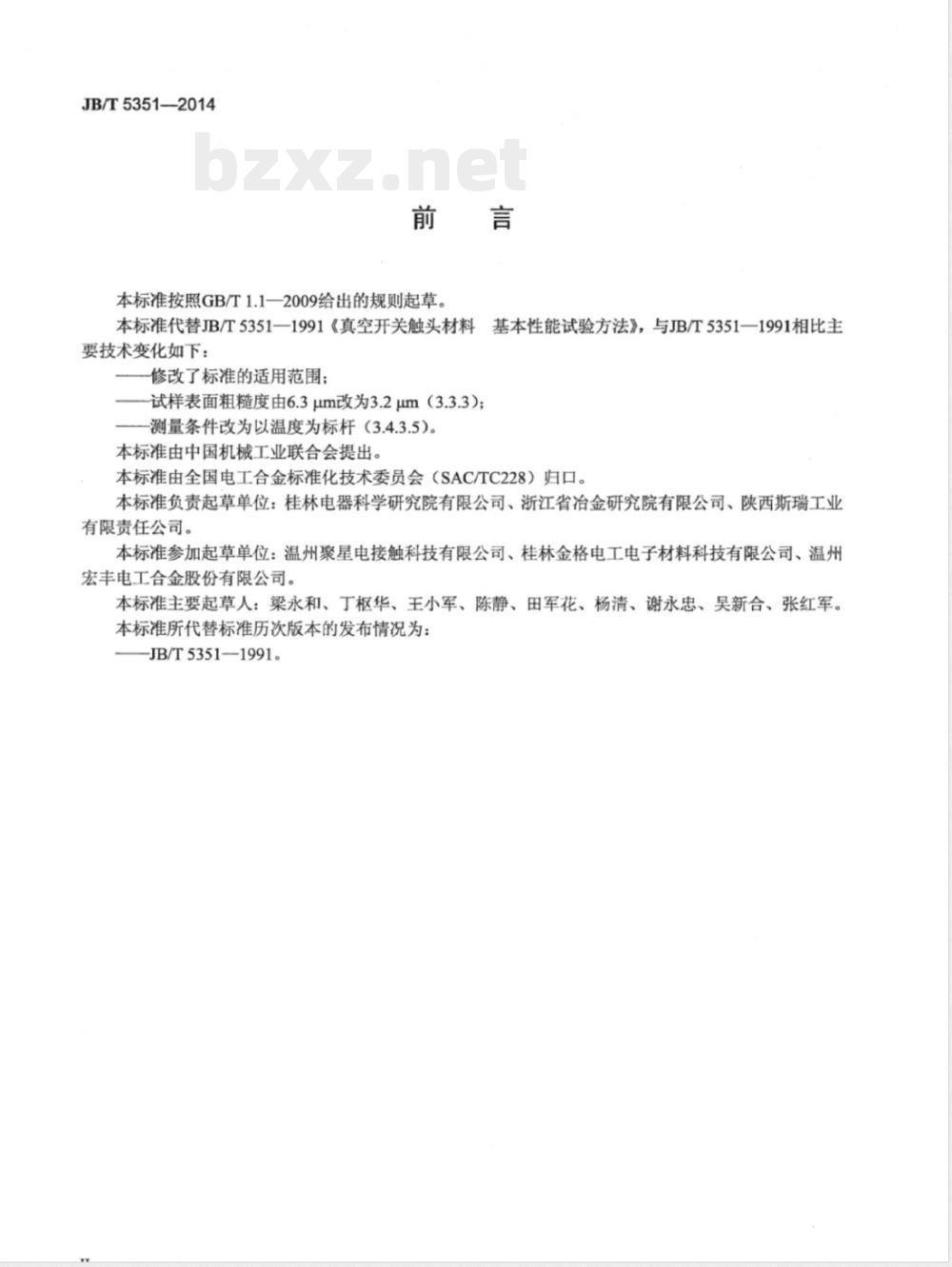

本标准按照GB/T1.1一—2009给出的规则起草。本标准代替JB/T5351一1991《真空开关触头材料基本性能试验方法》，与JB/T5351一1991相比主要技术变化如下：
修改了标准的适用范围；
试样表面粗糙度由6.3μm改为3.2μm（3.3.3）；一测量条件改为以温度为标杆（3.4.3.5）。本标准由中国机械工业联合会提出。本标准由全国电工合金标准化技术委员会（SAC/TC228）归口。本标准负责起草单位：桂林电器科学研究院有限公司、浙江省冶金研究院有限公司、陕西斯瑞工业有限责任公司。
本标准参加起草单位：温州聚星电接触科技有限公司、桂林金格电工电子材料科技有限公司、温州宏丰电工合金股份有限公司。
本标准主要起草人：梁永和、丁枢华、王小军、陈静、田军花、杨清、谢永忠、吴新合、张红军。本标准所代替标准历次版本的发布情况为：JB/T5351-1991。

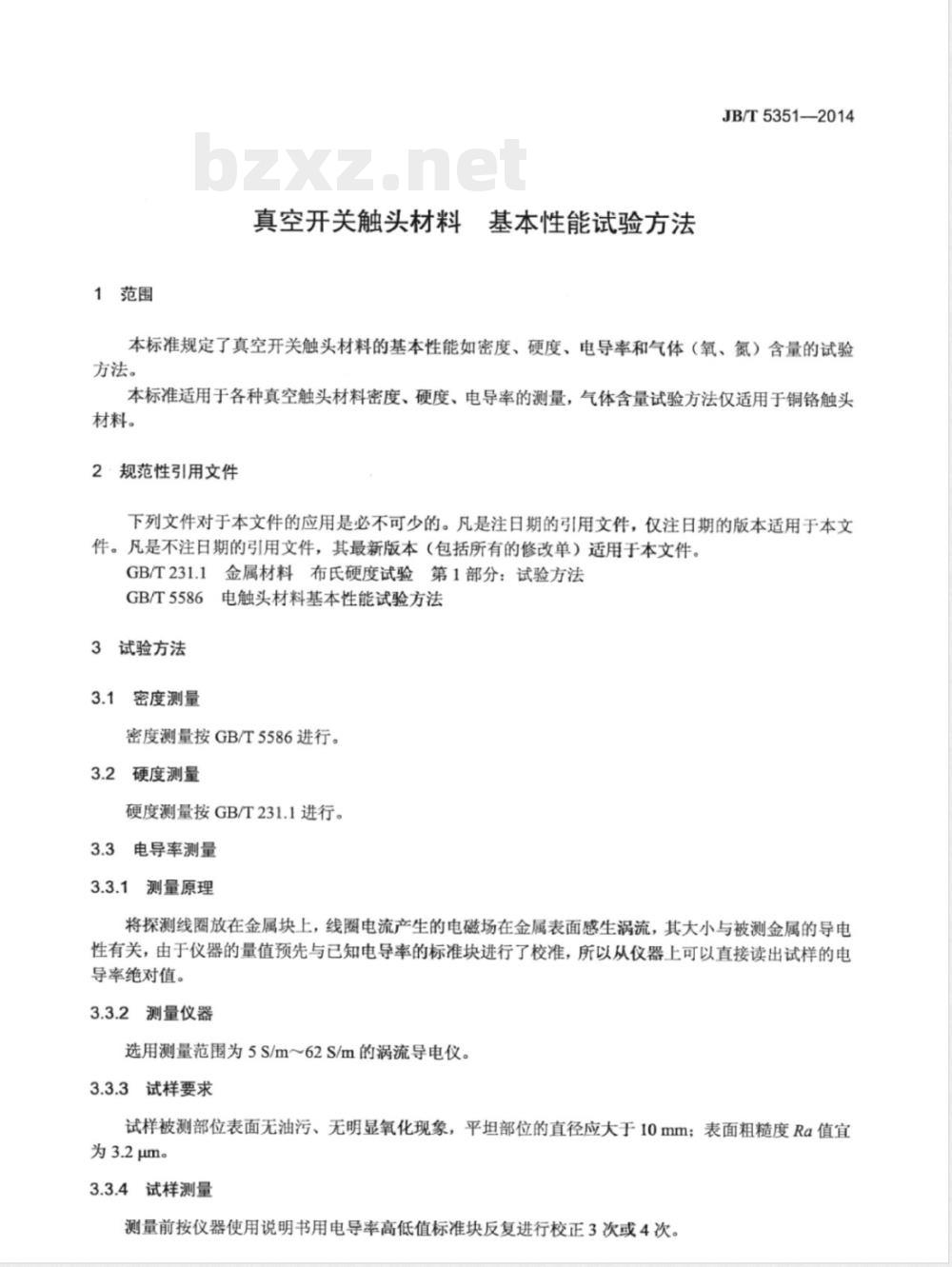

1范围
基本性能试验方法
真空开关触头材料
JB/T5351—2014
本标准规定了真空开关触头材料的基本性能如密度、硬度、电导率和气体（氧、氮）含量的试验方法。
本标准适用于各种真空触头材料密度、硬度、电导率的测量，气体含量试验方法仅适用于铜铬触头材料。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T231.1金属材料布氏硬度试验第1部分：试验方法电触头材料基本性能试验方法
GB/T5586
试验方法
3.1密度测量
密度测量按GB/T5586进行。
3.2硬度测量
硬度测量按GB/T231.1进行。
3.3电导率测量
3.3.1测量原理
将探测线圈放在金属块上，线圈电流产生的电磁场在金属表面感生涡流，其大小与被测金属的导电性有关，由于仪器的量值预先与已知电导率的标准块进行了校准，所以从仪器上可以直接读出试样的电导率绝对值。
3.3.2测量仪器
选用测量范围为5S/m～62S/m的涡流导电仪。3.3.3试样要求
试样被测部位表面无油污、无明显氧化现象，平坦部位的直径应大于10mm；表面粗糙度Ra值宜为3.2μm。
3.3.4试样测量
测量前按仪器使用说明书用电导率高低值标准块反复进行校正3次或4次。JB/T5351—2014
试样为@30mm以下时，在其中心部位正反面各测3次（见图1）。试样为Φ30mm以上时，沿直径方向正反面各测3点（见图2）。图
3.3.5测量结果表示
试样的电导率为6次测量值的算术平均值x，单位为西每米（S/m）。3.4氧、氮气含量测量
3.4.1测量原理
采用情性气氛一脉冲加热，将石埚中的试样熔化，试样中的氧（以CO或CO2的形式存在）和氮（N2）分别用红外吸收光谱法和热导法测量。红外吸收光谱测量的基本原理是朗伯-比尔定律，其数学表达式为：10
式中：
一吸光度；
一入射光强度；
透射光强度；
一某些气体在一定浓度下的吸收系数；K
气体浓度：
L—光程长度。
热导测量的基本原理是惠斯登电桥原理，其测量原理图如图3所示。3.4.2测量仪器
本标准规定采用红外和热导法的气体分析仪。3.4.3试样测量步骤
3.4.3.1测量准备
发热体：光谱纯标准石墨，尺寸如图4所示。载气：
氢气（纯度≥99.99%)；
氟气（纯度≥99.99%)。
动力气：氮气、压缩空气或氢气。标样：固标或气标。
信号记录仪
一电桥电压；A-
3.4.3.2取样
试样加工成长方体或圆柱体。
-测量臂输出；B-
参考臂输出；
测量臂电阻；R2、R——参考臂电阻。图3
单位为毫米
试样称量为0.5g～1g，称量精度应不低于1/1000。3.4.3.3试样处理
制样所用的工具不应有锈蚀，使用前用乙醇或乙醚等清洗。JB/T5351—2014
试样加工完毕后用四氯化碳或三氯乙烯去油污，用苯脱水，经冷风吹干后即可进行分析测量。JB/T5351—2014
试样表面应无宏观缺陷、洁净，无油污、氧化现象。3.4.3.4仪器校准
测量前应按该仪器使用说明书对分析仪器校准。3.4.3.5试样测量
脱气温度：2400℃（电流约1100A）。分析时的温度：2100℃～2300℃（电流：975A1075A）。3.4.4测量结果表示
测量结果应为在相同的测量条件下连续测量3次所得的算术平均值X（×10~%）。版权专有侵权必究
书号：15111·12281
JB/T5351-2014
