【其他行业标准】 印刷机械 分切收牌机

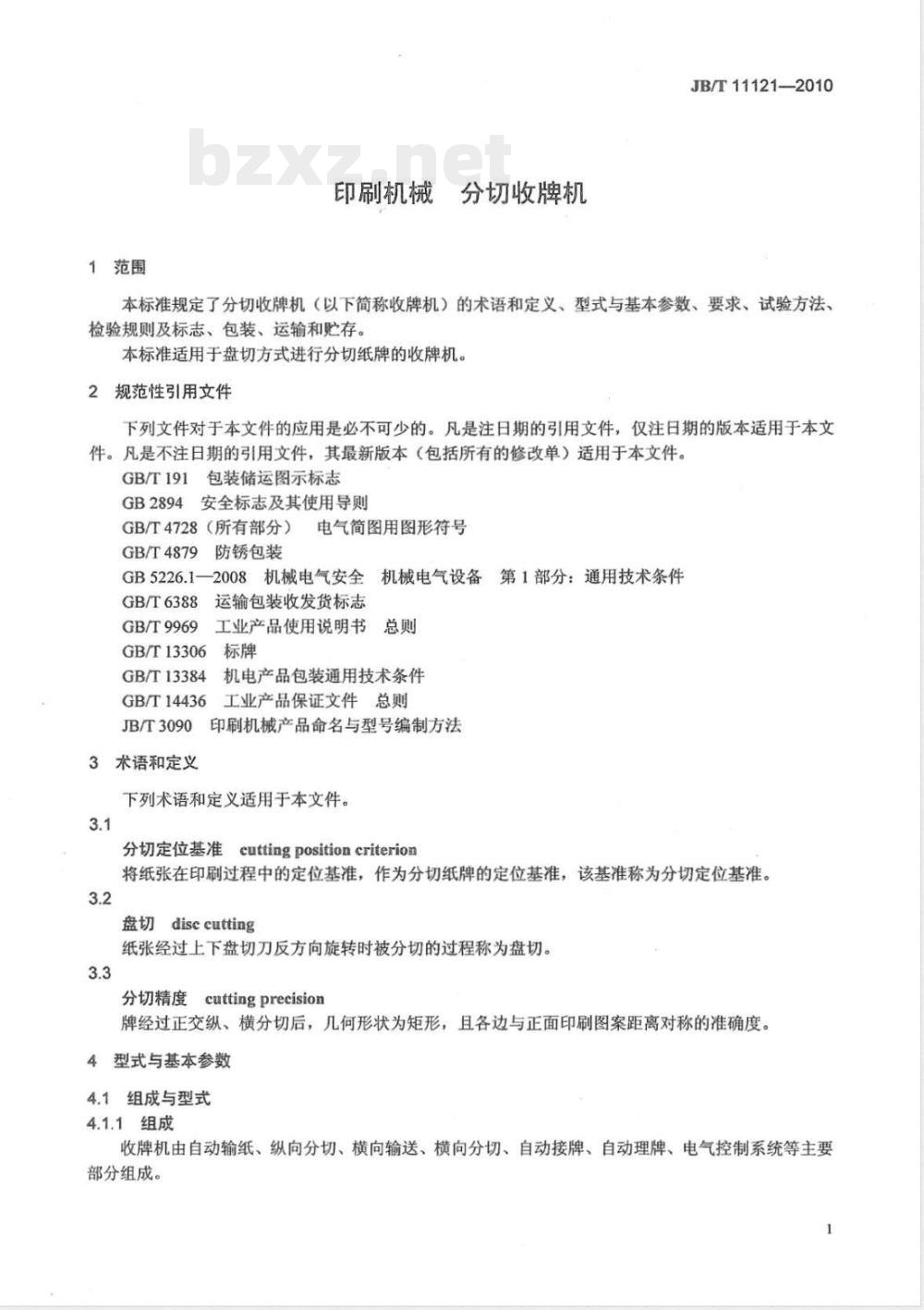

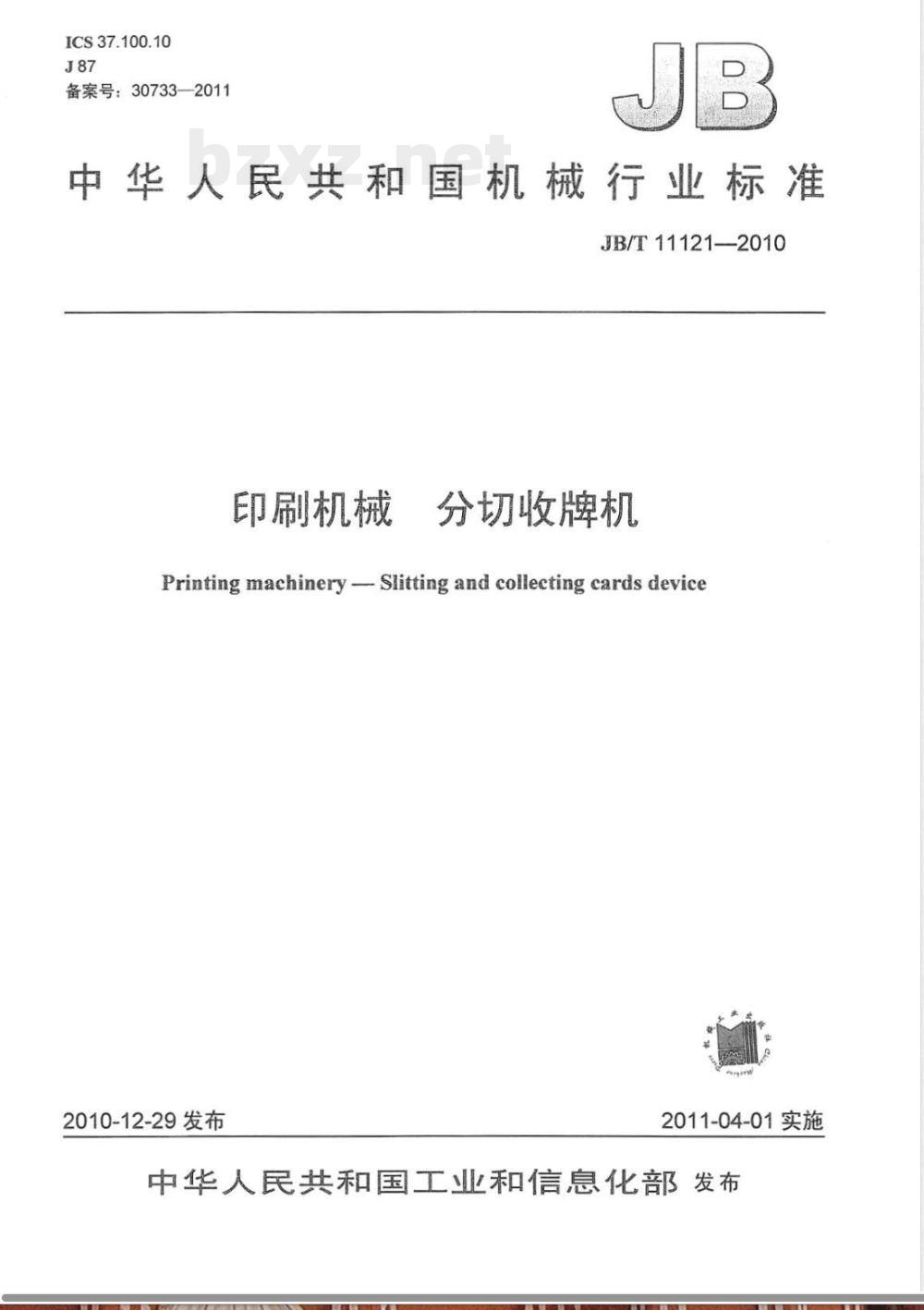

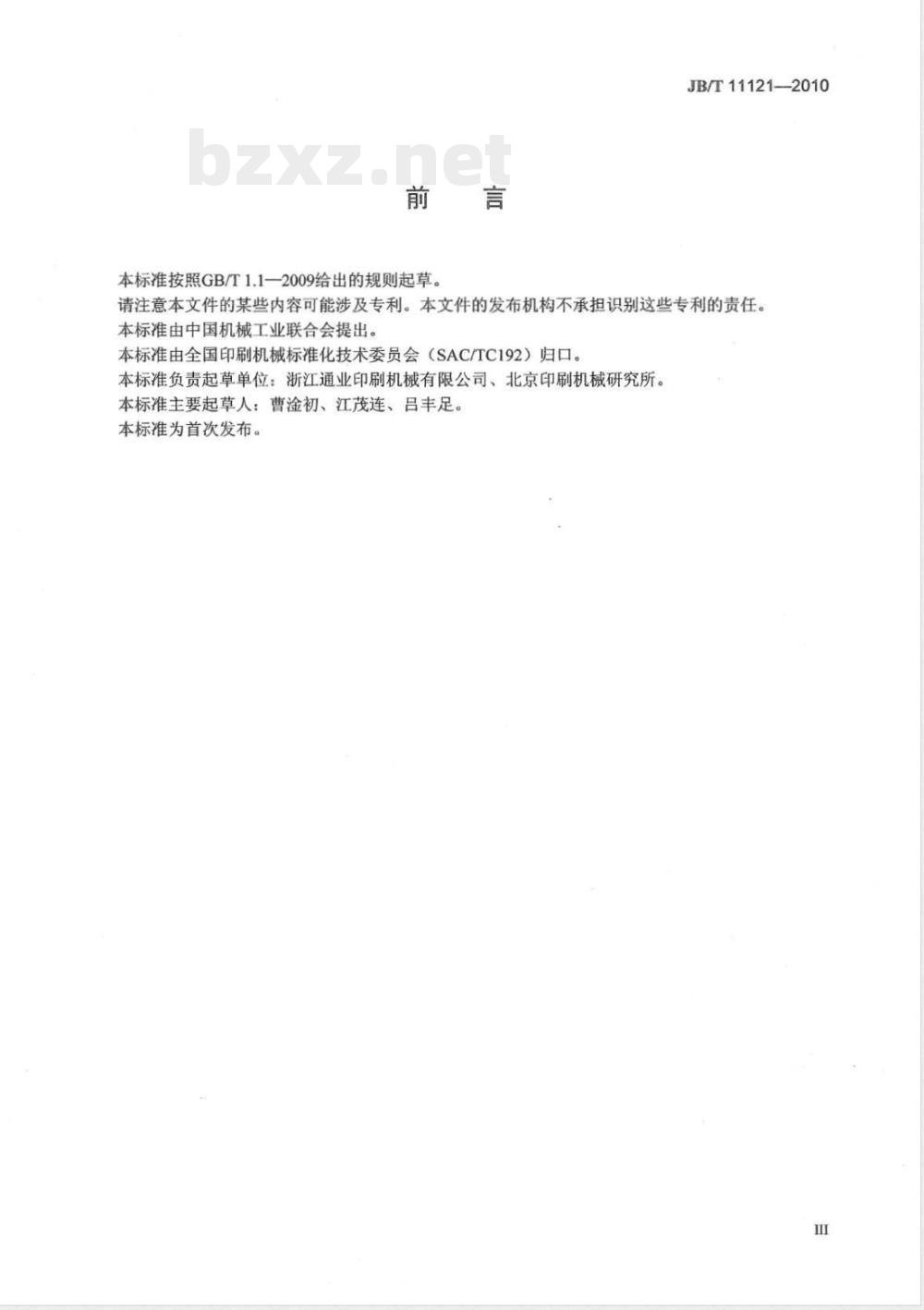

ICS37.100.10 J87 备案号：30733—2011 中华人民共和国机械行业标准 JB/T11121—2010 分切收牌机 印刷机械 Printing machinery—Slitting and collecting cards device 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：浙江通业印刷机械有限公司、北京印刷机械研究所。 本标准主要起草人：曹金初、江茂连、吕丰足。 本标准为首次发布。 1 范围 本标准规定了分切收牌机（以下简称收牌机）的术语和定义、型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于盘切方式进行分切纸牌的收牌机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB2894 安全标志及其使用导则 GB/T4728（所有部分） 电气简图用图形符号 GB/T4879 防锈包装 GB5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 JB/T3090 印刷机械产品命名与型号编制方法 3 术语和定义 3.1 分切定位基准：将纸张在印刷过程中的定位基准作为分切纸牌的定位基准。 3.2 盘切：纸张经过上下盘切刀反向旋转时被分切的过程。 3.3 分切精度：纸牌经过纵横分切后，其几何形状为矩形且各边与印刷图案距离对称的准确程度。 4 型式与基本参数 4.1 组成与型式 4.1.1 组成：收牌机由自动输纸、纵向分切、横向输送、横向分切、自动接牌、自动理牌、电气控制系统等组成。 4.1.2 型式：按被分切纸张幅面划分为双副牌机和单副牌机。 4.2 基本参数 收牌机基本参数如下： 双副牌机：896×660 mm 单副牌机：1074×542 mm 5 型号编制 （本部分原文未完整识别） 6 要求 6.1 通则 6.2 空运转性能 6.3 装配精度 6.4 分切要求 6.5 整机噪声 6.6 外观质量 6.7 安全 6.8 电气质量 7 试验方法 7.1 试验条件 7.2 试验通则 7.3 空运转试验 7.4 装配精度检测 7.5 分切试验 7.6 噪声测量 7.7 外观质量检验 7.8 安全检验 7.9 电气检验 8 检验规则 8.1 出厂检验 8.2 型式检验 9 标志、包装、运输和贮存 9.1 标志 9.2 包装 9.3 运输 9.4 贮存 附录A（规范性附录）纸牌分切排列顺序 A.1 先横向后纵向送纸 A.2 先纵向后横向送纸 附录B（资料性附录）装配精度测试示意 B.1 切刀盘的径向圆跳动 B.2 盘切刀的端面全跳动
