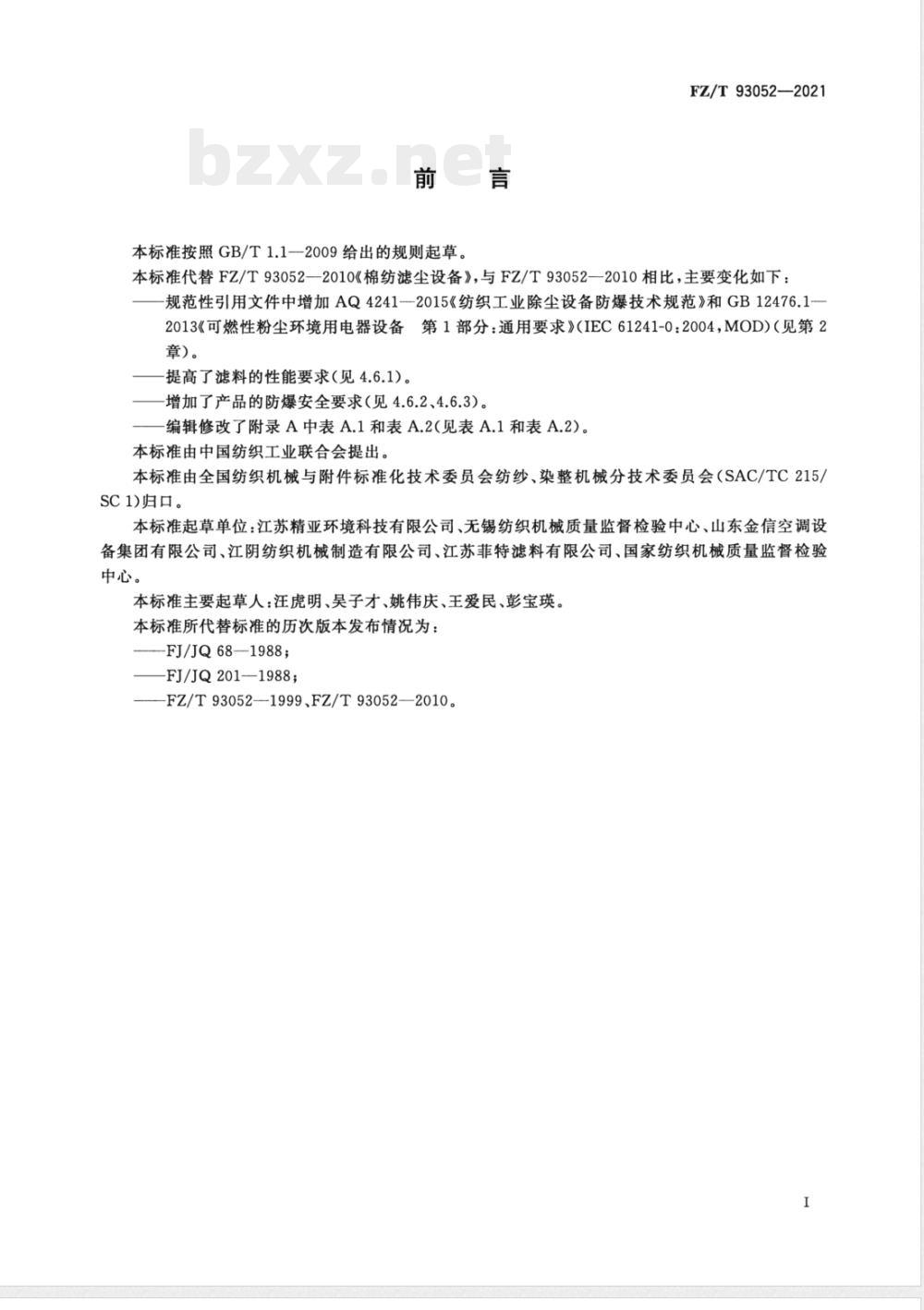

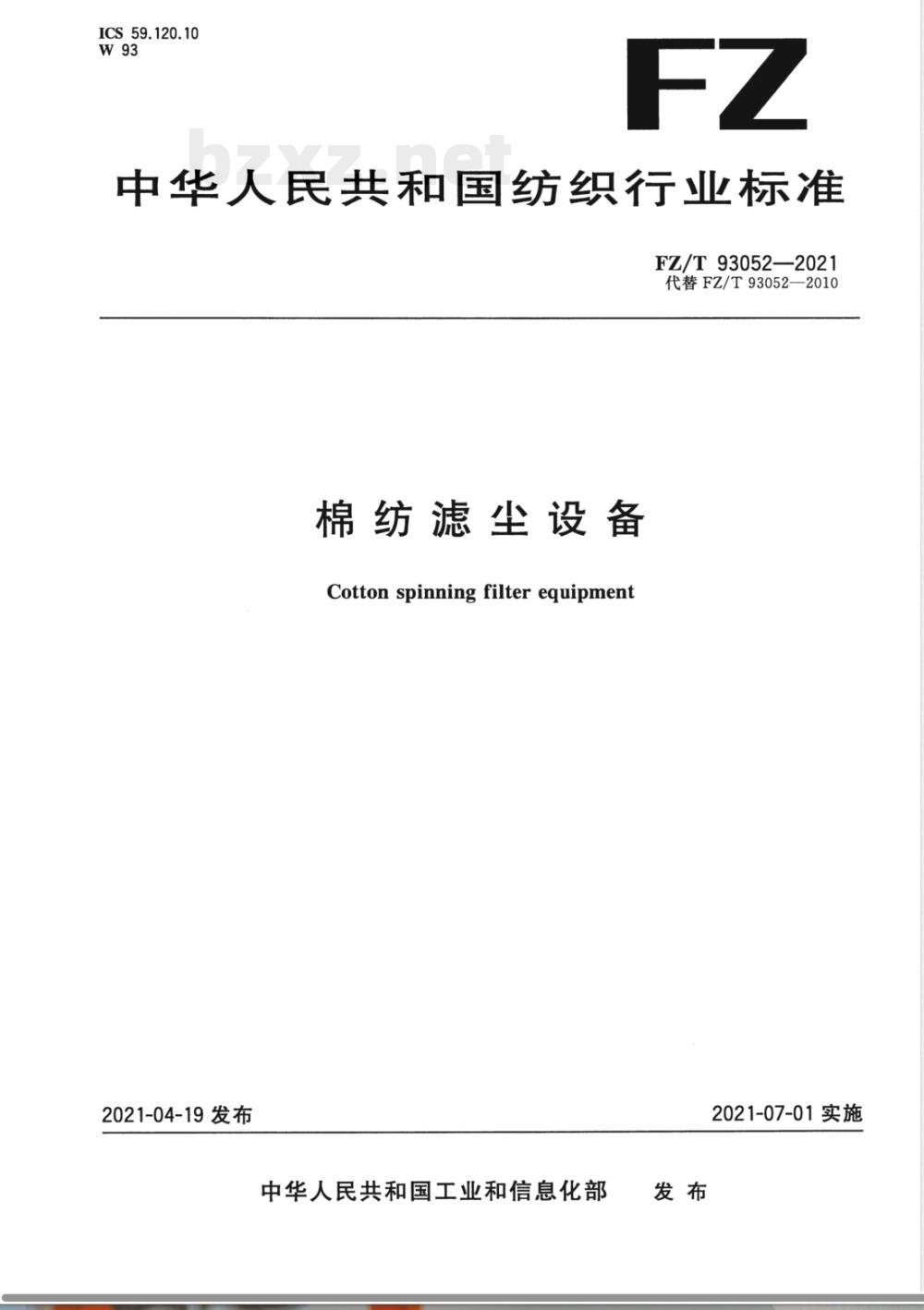

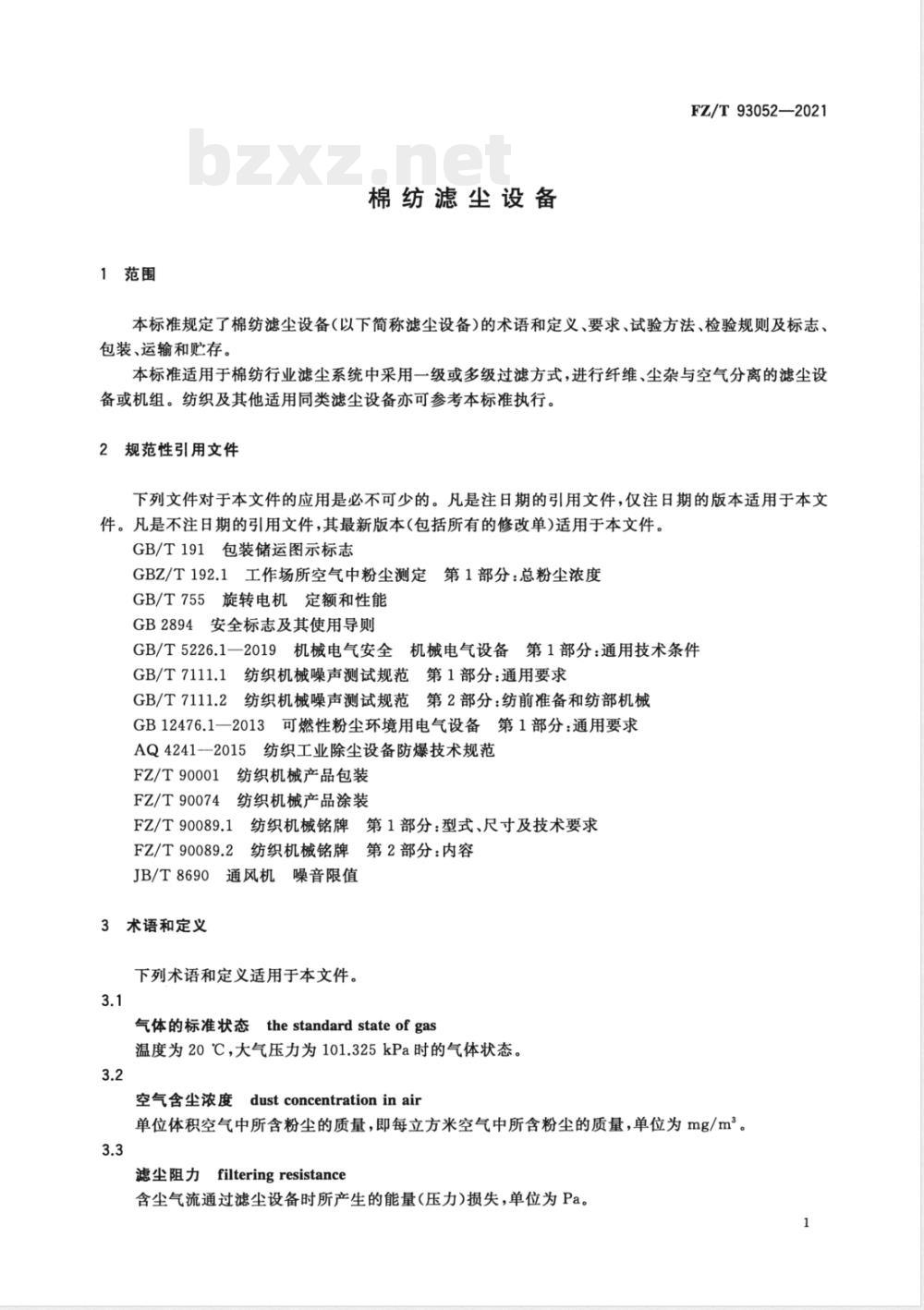

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93052—2021 代替 FZ/T 93052—2010 棉纺滤尘设备 Cotton spinning filter equipment 2021-04-19发布 2021-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93052—2010《棉纺滤尘设备》。与FZ/T 93052—2010相比，主要变化如下： 1. 规范性引用文件中增加AQ 4241—2015《纺织工业除尘设备防爆技术规范》和GB 12476.1—2013《可燃性粉尘环境用电气设备 第1部分：通用要求》（IEC 61241-0:2004，MOD）； 2. 提高了滤料的性能要求； 3. 增加了产品的防爆安全要求； 4. 编辑修改了附录A中表A.1和表A.2。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏精亚环境科技有限公司、无锡纺织机械质量监督检验中心、山东金信空调设备集团有限公司、江阴纺织机械制造有限公司、江苏菲特滤料有限公司、国家纺织机械质量监督检验中心。 本标准主要起草人：汪虎明、吴子才、姚伟庆、王爱民、彭宝瑛。 本标准所代替标准的历次版本发布情况为： FJ/JQ 68—1988； FJ/JQ 201—1988； FZ/T 93052—1999； FZ/T 93052—2010。 1 范围 本标准规定了棉纺滤尘设备（以下简称“滤尘设备”）的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于棉纺行业滤尘系统中采用一级或多级过滤方式，进行纤维、尘杂与空气分离的滤尘设备或机组。纺织及其他适用同类滤尘设备亦可参考本标准执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GBZ/T 192.1 工作场所空气中粉尘测定 第1部分：总粉尘浓度 GB/T 755 旋转电机定额和性能 GB 2894 安全标志及其使用导则 GB/T 5226.1—2019 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB 12476.1—2013 可燃性粉尘环境用电气设备 第1部分：通用要求 AQ 4241—2015 纺织工业除尘设备防爆技术规范 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 JB/T 8690 通风机噪声限值 3 术语和定义 下列术语和定义适用于本文件。 3.1 气体的标准状态（the standard state of gas） 温度为20℃、大气压力为101.325 kPa时的气体状态。 3.2 空气含尘浓度（dust concentration in air） 单位体积空气中所含粉尘的质量，即每立方米空气中所含粉尘的质量，单位为mg/m³。 3.3 滤尘阻力（filtering resistance） 含尘气流通过滤尘设备时所产生的能量（压力）损失，单位为Pa。 3.4 等速采样（isokinetic sampling） 进入采样嘴的含尘气流速度与采样处的含尘气流速度相等。 3.5 静压平衡法等速采样（static pressure balance method iso-speed sampling） 用一种特殊的采样装置，采样时能同时反映出采样管内外静压变化情况。只要调节采样流量，保持采样管内外静压平衡，就能达到等速采样要求。 3.6 多点移动采样法（multiple moving point sampling） 用同一个采样装置在已定的各采样点上移动采样，各点的采样时间相等。 4 要求 4.1 外观 4.1.1 产品表面应平整光滑、接缝平齐、色泽均匀，紧固件需经表面处理。 4.1.2 箱体内外密封良好，无明显泄漏现象，气流通道内光滑无毛刺。 4.1.3 产品的涂装应符合FZ/T 90074的规定。 4.2 空气含尘浓度 在气体标准状态下，一级含尘浓度≤100 mg/m³时，过滤后的空气含尘浓度≤0.85 mg/m³。 4.3 滤尘阻力 滤尘设备运行时，其滤尘阻力应符合相关技术要求。
