ICS59.120.99

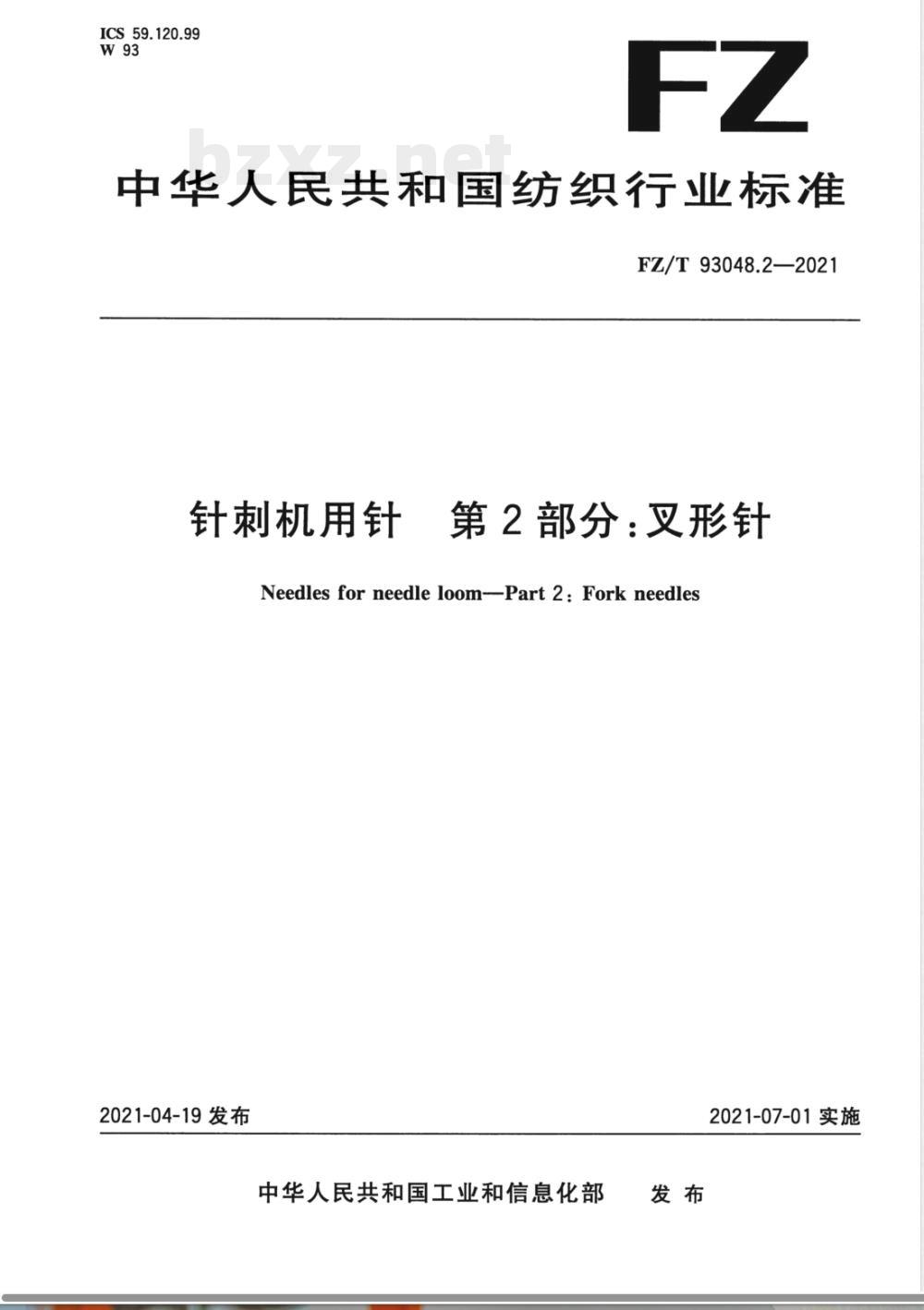

中华人民共和国纺织行业标准
FZ/T93048.2—2021
针刺机用针
第2部分：叉形针
Needles for needle loom--Part 2: Fork needles2021-04-19发布
中华人民共和国工业和信息化部发布
2021-07-01实施

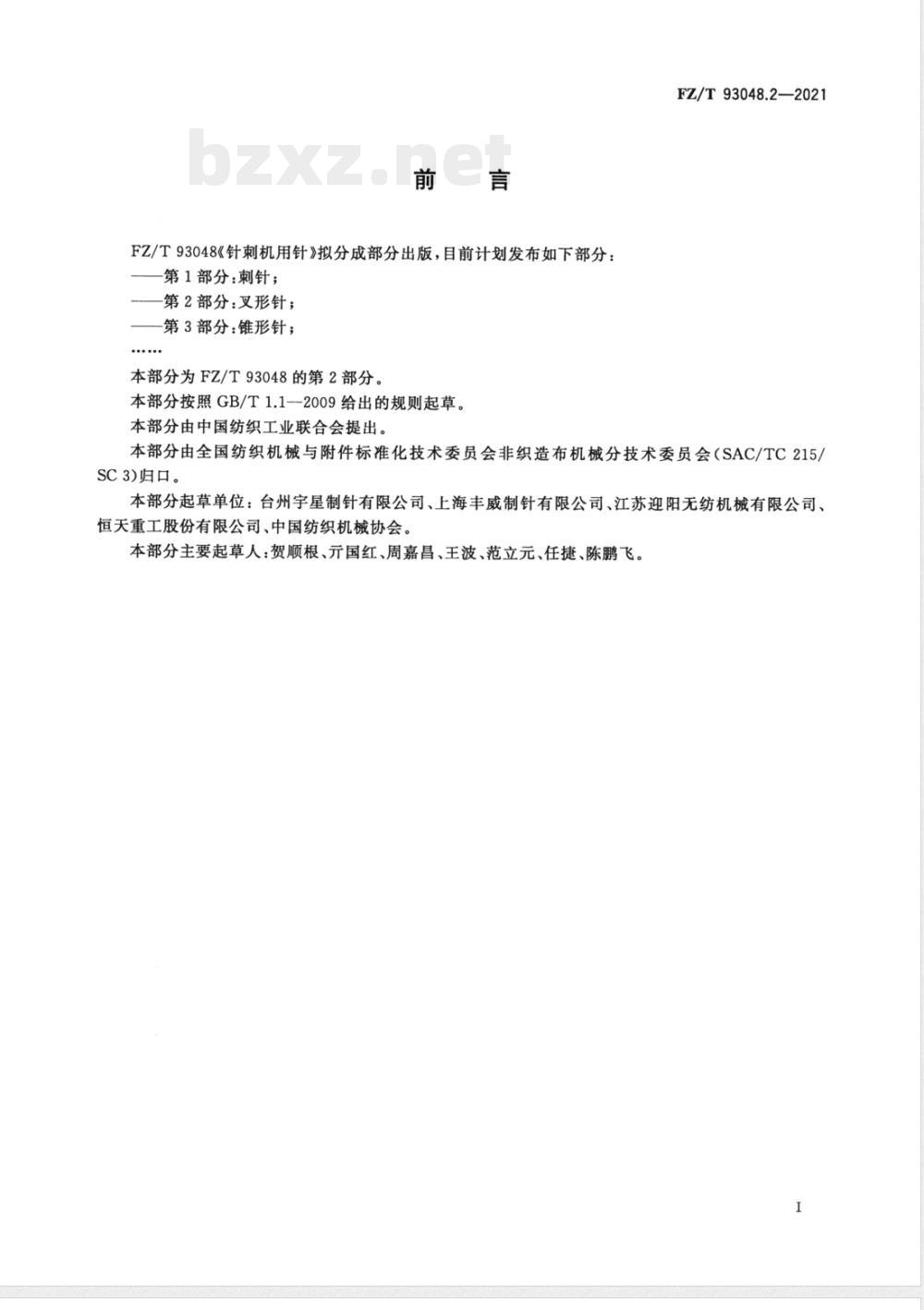

FZ/T93048《针刺机用针》拟分成部分出版，目前计划发布如下部分：第1部分：刺针；
第2部分：叉形针；
-第3部分：锥形针；
本部分为FZ/T93048的第2部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国纺织工业联合会提出。FZ/T93048.2-—2021
本部分由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3)归口。
本部分起草单位：台州宇星制针有限公司、上海丰威制针有限公司、江苏迎阳无纺机械有限公司、恒天重工股份有限公司、中国纺织机械协会。本部分主要起草人：贺顺根、元国红、周嘉昌、王波、范立元、任捷、陈鹏飞。I

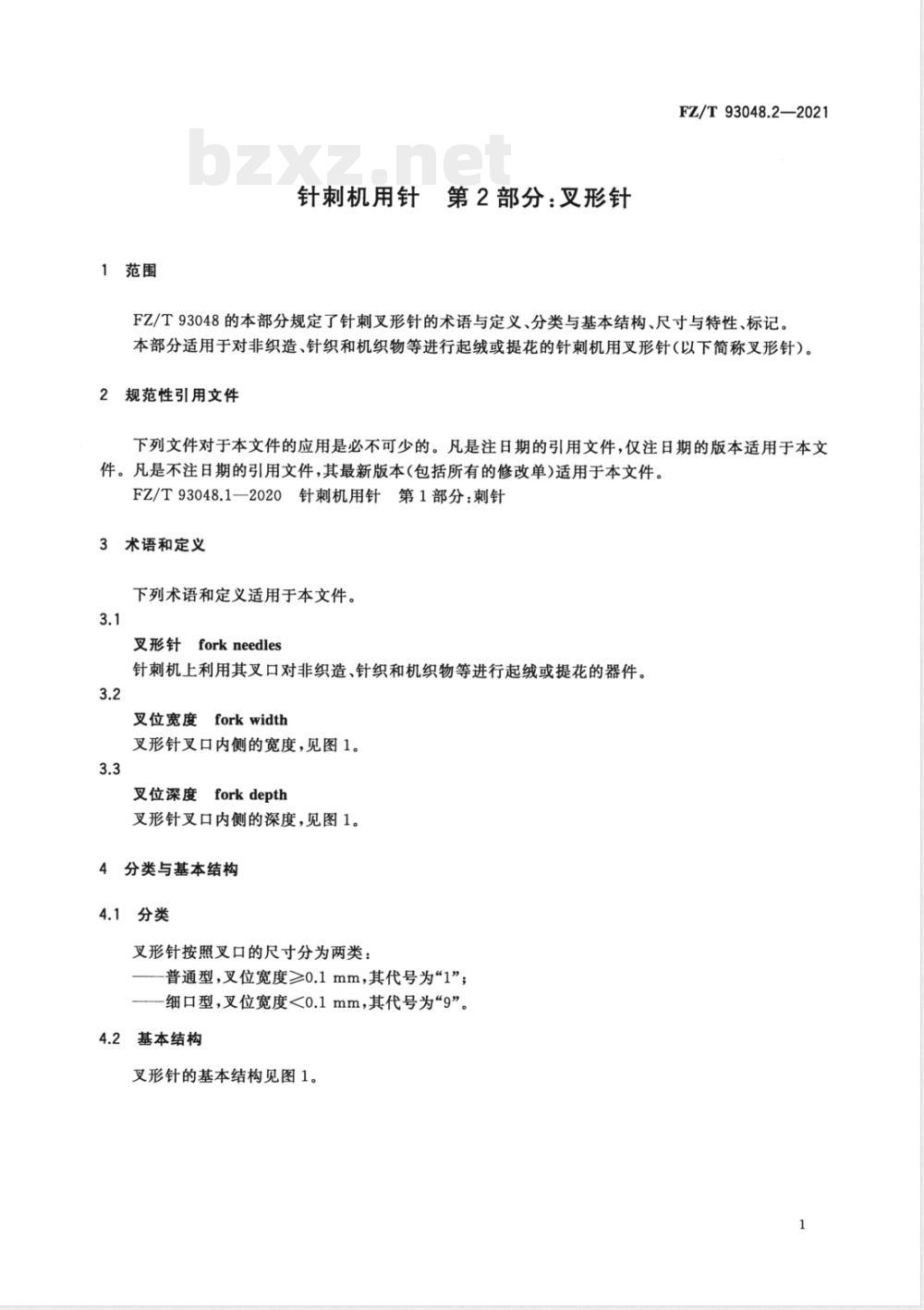

1范围
针刺机用针
第2部分：叉形针
FZ/T93048.2—2021
FZ/T93048的本部分规定了针刺叉形针的术语与定义、分类与基本结构、尺寸与特性、标记。本部分适用于对非织造、针织和机织物等进行起绒或提花的针刺机用叉形针（以下简称叉形针）。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。FZ/T93048.1一2020针刺机用针第1部分：刺针术语和定义
下列术语和定义适用于本文件。3.1
叉形针
fforkneedles
针刺机上利用其叉口对非织造、针织和机织物等进行起绒或提花的器件。3.2
叉位宽度
forkwidth
叉形针叉口内侧的宽度，见图1。3.3
forkdepth
叉位深度
叉形针叉口内侧的深度，见图1。4
分类与基本结构
4.1分类
叉形针按照叉口的尺寸分为两类：普通型，叉位宽度≥0.1mm，其代号为“1”细口型，叉位宽度叉形针的基本结构见图1。www.bzxz.net
FZ/T93048.2—2021
尺寸：
说明：
公称长度；
-工作段长度；
叉位宽度；
叉位深度；
一针叉；
—工作段；
第二中间段；
第一中间段；
针柄；
-弯柄。
尺寸及特性
5.1尺寸
针柄和工作段尺寸见表1。
d工作段直径；
d。—针柄直径；
d.-第—中间段针柄直径；
一第二中间段针柄直径。

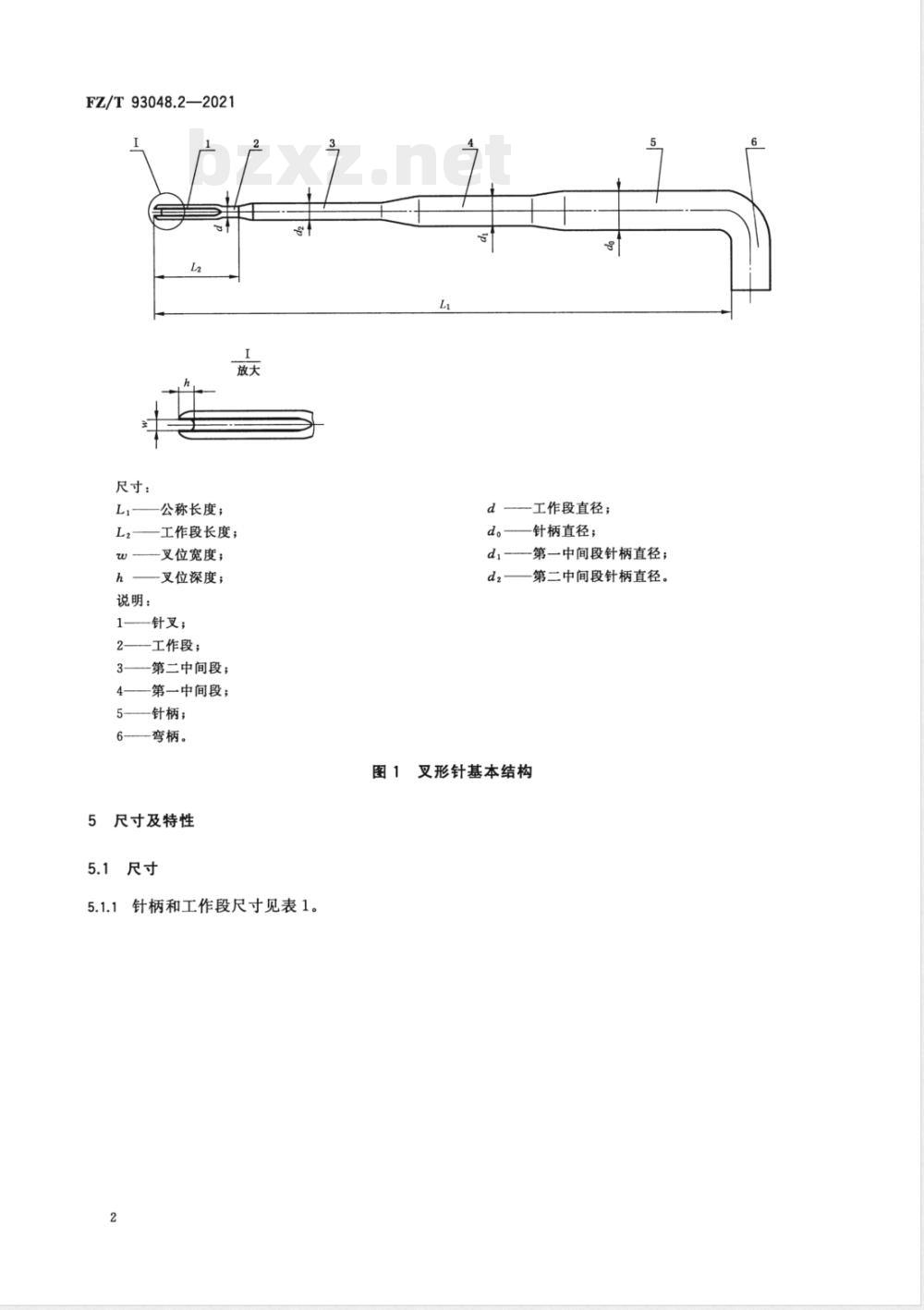

图1叉形针基本结构
针柄直径
极限偏差

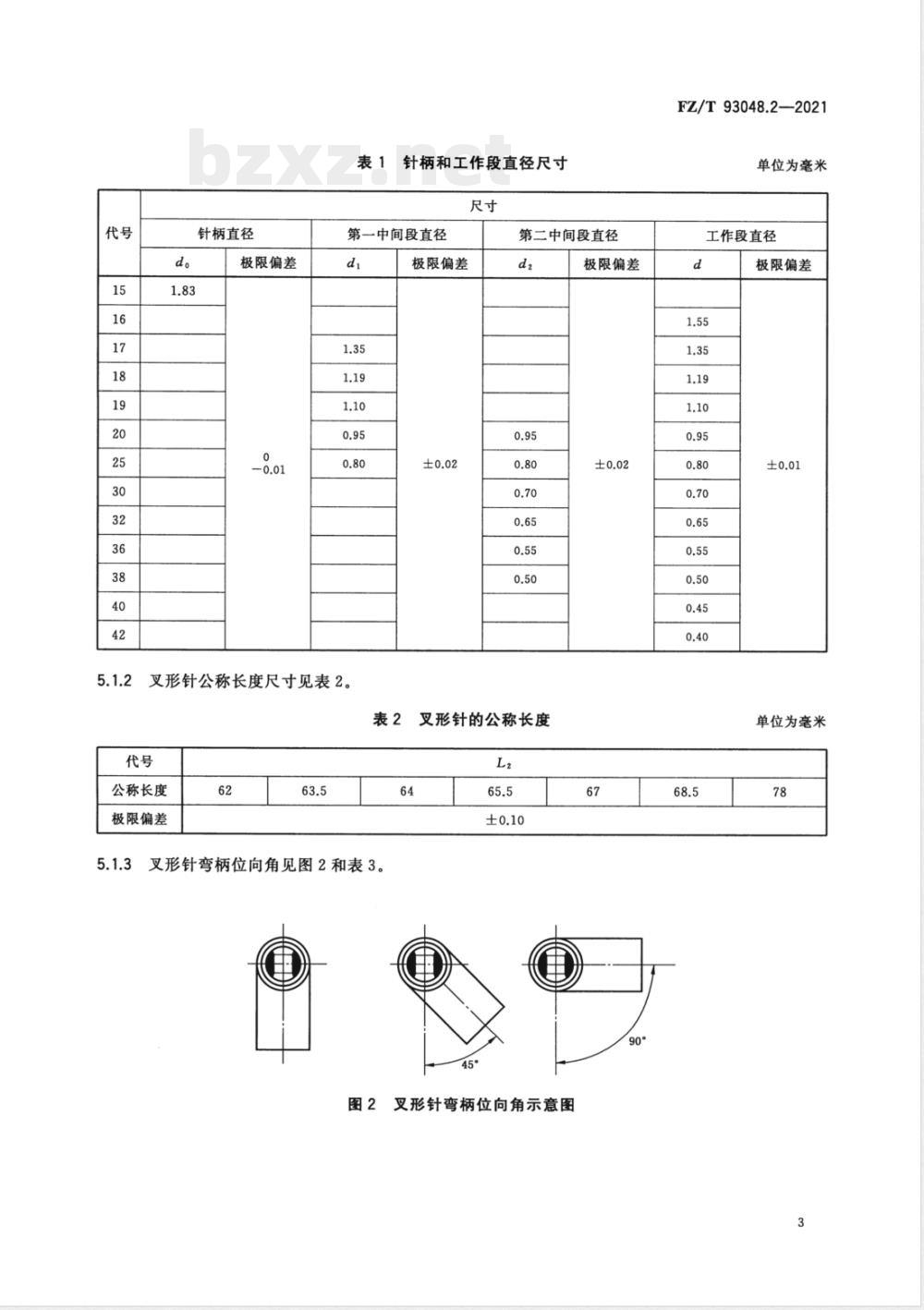

表1针柄和工作段直径尺寸
第一中间段直径
叉形针公称长度尺寸见表2。
公称长度
极限偏差
极限偏差
第二中间段直径
叉形针的公称长度
叉形针弯柄位向角见图2和表3。45°
图2叉形针弯柄位向角示意图
极限偏差
FZ/T93048.2—2021
单位为毫米
工作段直径
极限偏差
单位为毫米
FZ/T93048.2—2021
叉形针弯柄位向角代号及偏差
弯柄位向角
普通型叉形针叉位尺寸见表4。细口型叉形针的叉位尺寸见表5。表4
普通型叉形针叉位尺寸及偏差
叉位宽度
极限偏差
细口型叉形针的叉位尺寸及偏差叉位宽度
极限偏差
叉形针表面粗糙度不大于Ra1.6μm。叉形针工作段部分的硬度为600HV～690HV。h
极限偏差
叉位深度
单位为毫米
极限偏差
单位为毫米
叉位深度
极限偏差
5.2.3叉形针弯柄处不应有裂痕。5.2.4叉形针的曲柄弯曲角偏差为90°±%。5.2.5叉形针的弹性要求应符合FZ/T93048.1一2020附录B的规定。5.2.6叉形针的尺寸用精度不大于0.001mm的显微镜检测，应符合5.1的要求。6标记
6.1叉形针的标记按下列顺序编写：口XXOX口X口OO
针柄直径代号（见表1)
第一中间段针柄直径代号（见表1)第二中间段针柄直径代号（见表1）工作段直径代号（见表1）
公称长度代号（见表2）
弯柄位向角代号（见表3）
6.2叉形针的表面处理代号按FZ/T93048.1一2020中附录A.2的规定。6.3标记示例：
15×17×25×36×63.5DC9055标记的含义为：FZ/T93048.2—2021
叉位深度代号（见表4)
叉位宽度代号（见表4）
表面处理代号
类型代号
品牌标示代号
15×17×25×36×63.5DC9055
针杆直径为1.83mm的代号
第一中间段针柄直径为1.35mm的代号第二中间段针柄直径为0.80mm的代号工作段针柄直径为0.55mm的代号工作段长度为63.5mm
又位深度为0.05mm
叉位宽度为0.05mm
普通处理
细口型叉形针
品牌标识
弯柄位向角为90°
