【其他行业标准】 转炉用铸铁水冷炉口

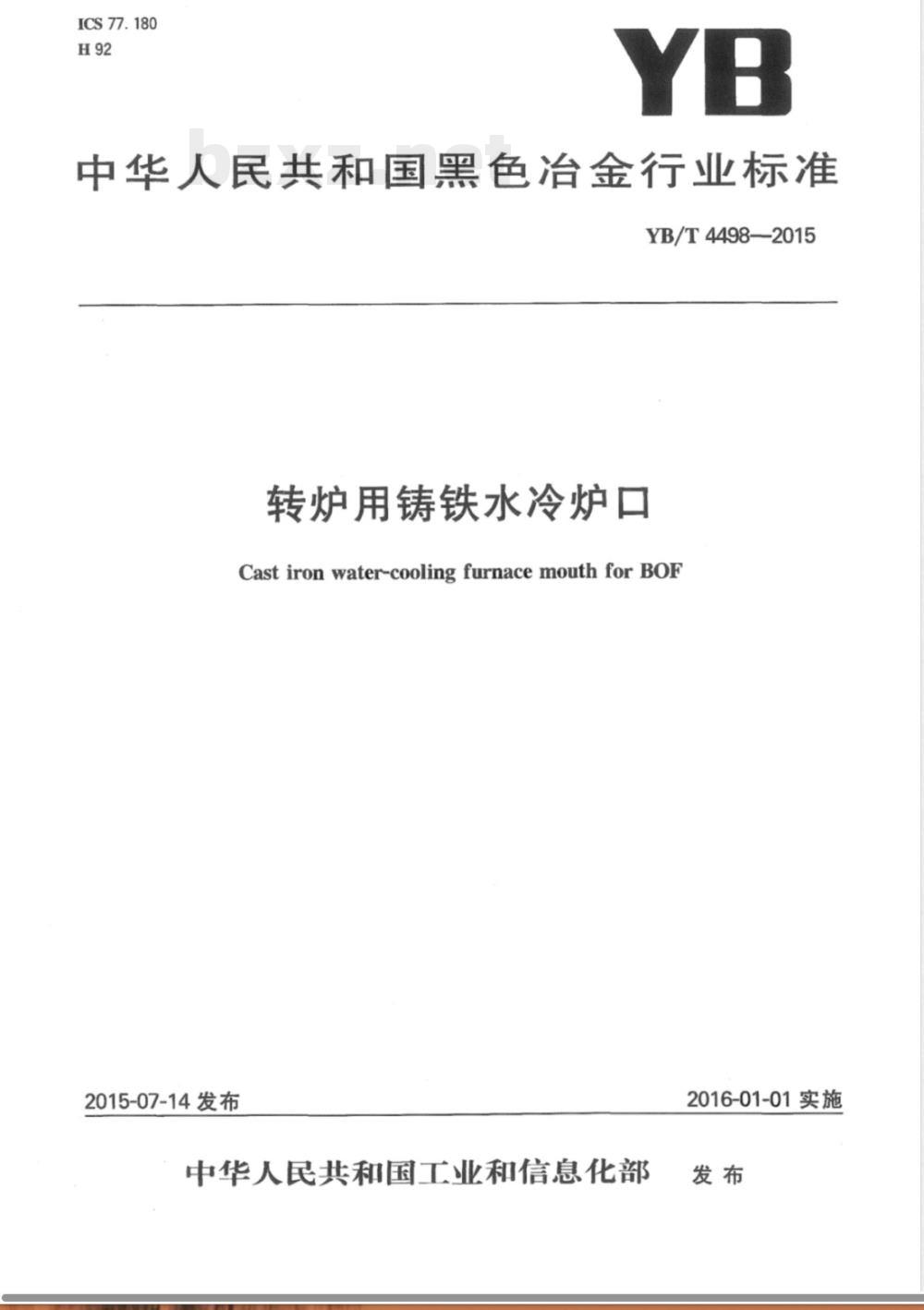

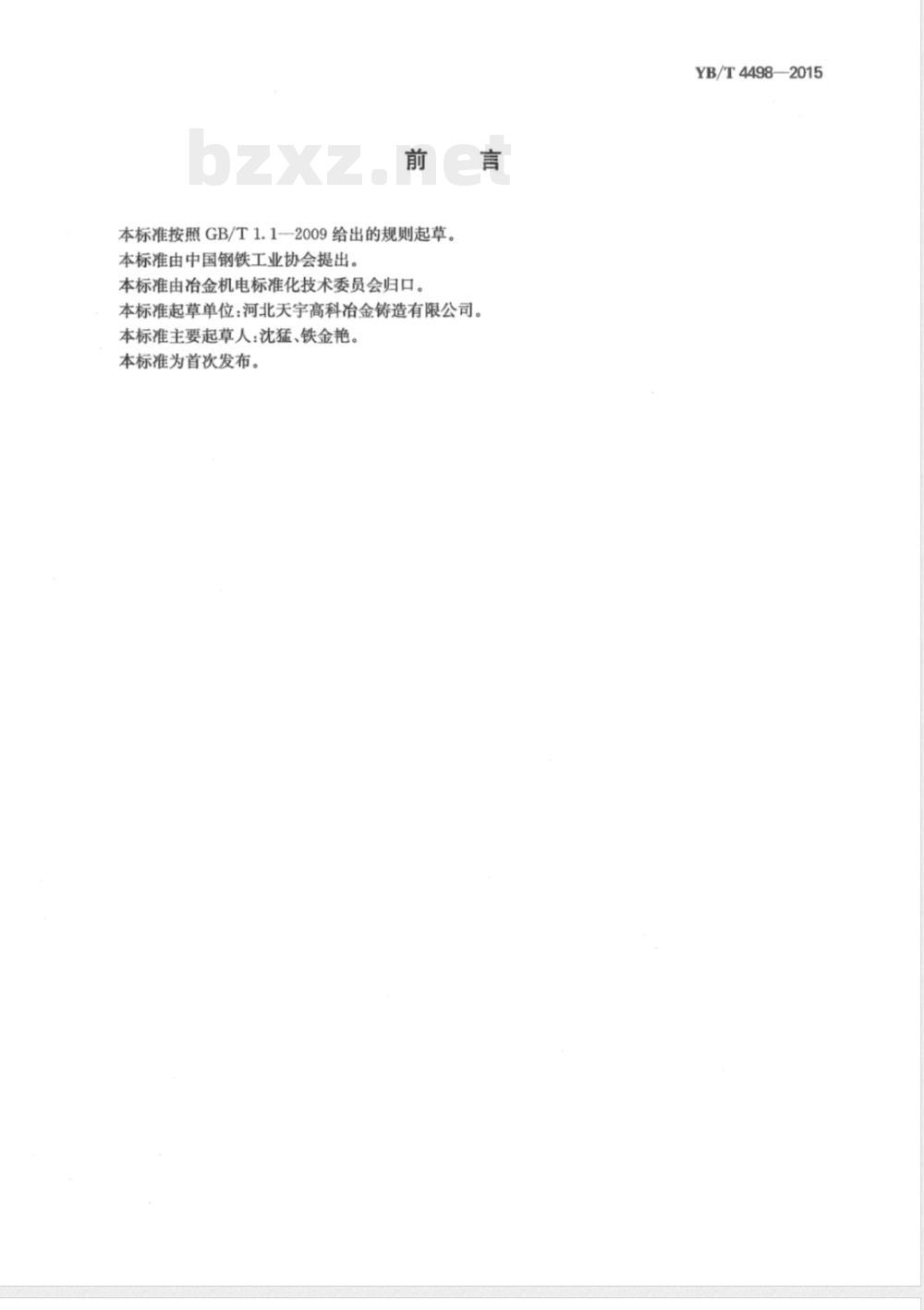

ICS 77.180 H92 YB 中华人民共和国黑色冶金行业标准 YB/T 4498—2015 转炉用铸铁水冷炉口 Cast iron water-cooling furnace mouth for BOF 2015-07-14 发布 2016-01-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：河北天宇高科冶金铸造有限公司。 本标准主要起草人：沈猛、铁金艳。 本标准为首次发布。 1 范围 本标准规定了转炉用铸铁水冷炉口（以下简称“炉口”）的产品分类、型号标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书等。 本标准适用于采用砂型铸造工艺生产的埋管式铸铁水冷炉口。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T 223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T 223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法（GB/T 223.64—2008，ISO 10700：1994，IDT） GB/T 223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法（GB/T 223.67—2008，ISO 10701：1994，IDT） GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.71 钢铁及合金化学分析方法 管式炉内燃烧后重量法测定碳含量 GB/T 223.72 钢铁及合金硫含量的测定 重量法 GB/T 223.85 钢铁及合金硫含量的测定 感应炉燃烧后红外吸收法（GB/T 223.85—2009，ISO 4935：1989，IDT） GB/T 223.86 钢铁及合金总碳含量的测定 感应炉燃烧后红外吸收法（GB/T 223.86—2009，ISO 9556：1989，IDT） GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法（GB/T 228.1—2010，ISO 6892-1：2009，MOD） GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T 985.1—2008，ISO 9692-1：2003，MOD） GB/T 1348 球墨铸铁件（GB/T 1348—2009，ISO 1083：2004，MOD） GB 3087—2008 低中压锅炉用无缝钢管 GB/T 6060.1 表面粗糙度比较样块 铸造表面 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 8162—2008 结构用无缝钢管 GB/T 8163—2008 输送流体用无缝钢管 GB/T 8923.1—2011 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（ISO 8501-1：2007，IDT） GB/T 9445 无损检测人员资格鉴定与认证（GB/T 9445—2008，ISO 9712：2005，IDT） GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法（GB/T 20066—2006，ISO 14284：1996，IDT） GB/T 24234 铸铁多元素含量的测定 火花放电原子发射光谱法（常规法） YB/T 4073—2007 高炉用铸铁冷却壁 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 NB/T 47013.5—2015 承压设备无损检测 第5部分：渗透检测 3 产品分类、型号标记 3.1 产品分类 3.1.1 按炉口的结构形式分类： ——整体式炉口； ——分体组合式炉口。 3.1.2 按炉口与转炉的联接方式分类： ——楔销固定； ——螺栓固定。 3.1.3 整体式炉口结构见图1；分体组合式炉口结构见图2。 说明： 1—炉口本体； 2—冷却水管； 3—安装孔。 图1 整体式炉口示意图 3.2 产品型号标记 LK
