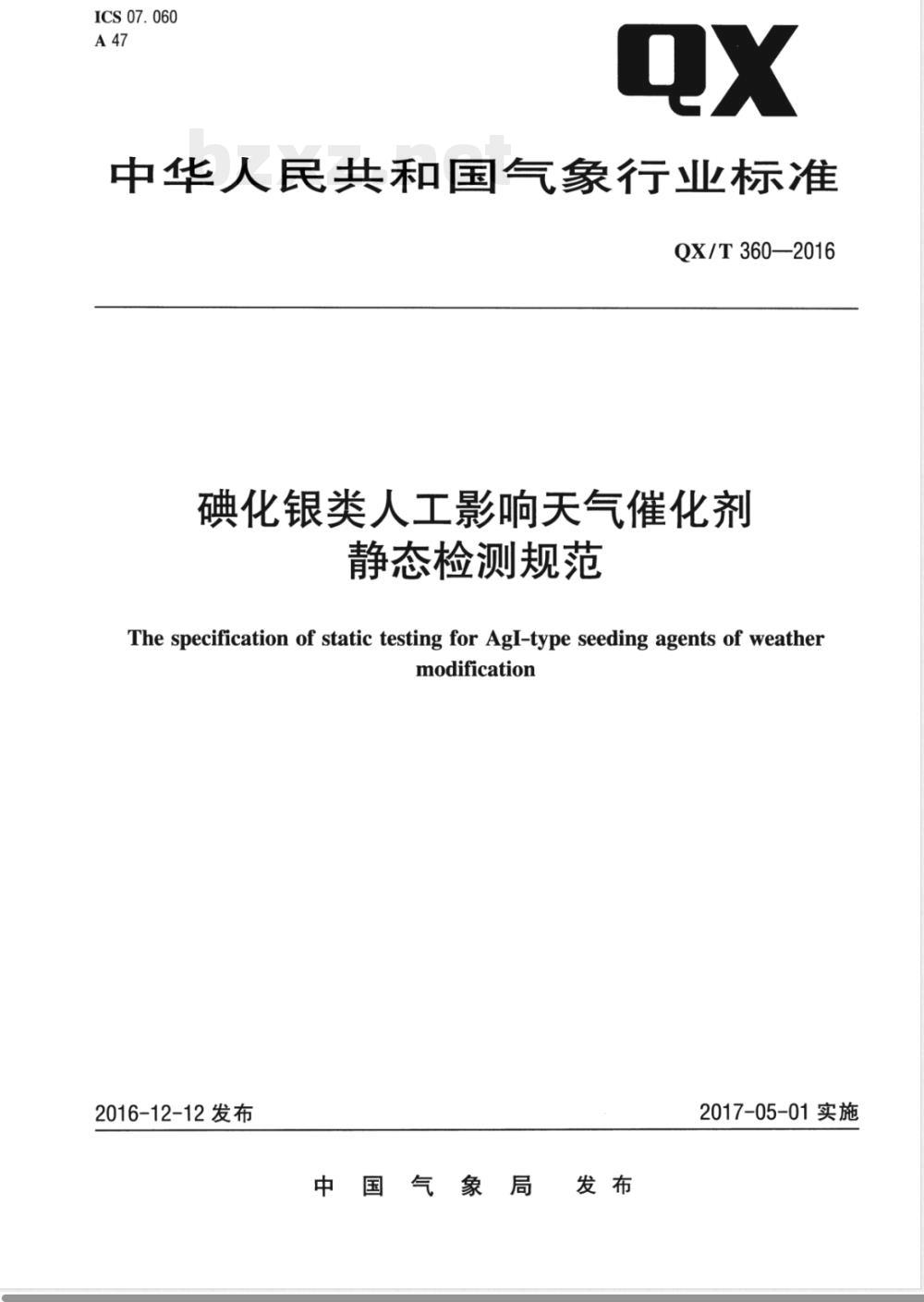

【其他行业标准】 碘化银类人工影响天气催化剂静态检测规范

ICS07.060
中华人民共和国气象行业标准
QX/T360—2016
碘化银类人工影响天气催化剂
静态检测规范
The specification of static testing for AgI-type seeding agents of weathermodification
2016-12-12发布
气象局发布
中國国
2017-05-01实施

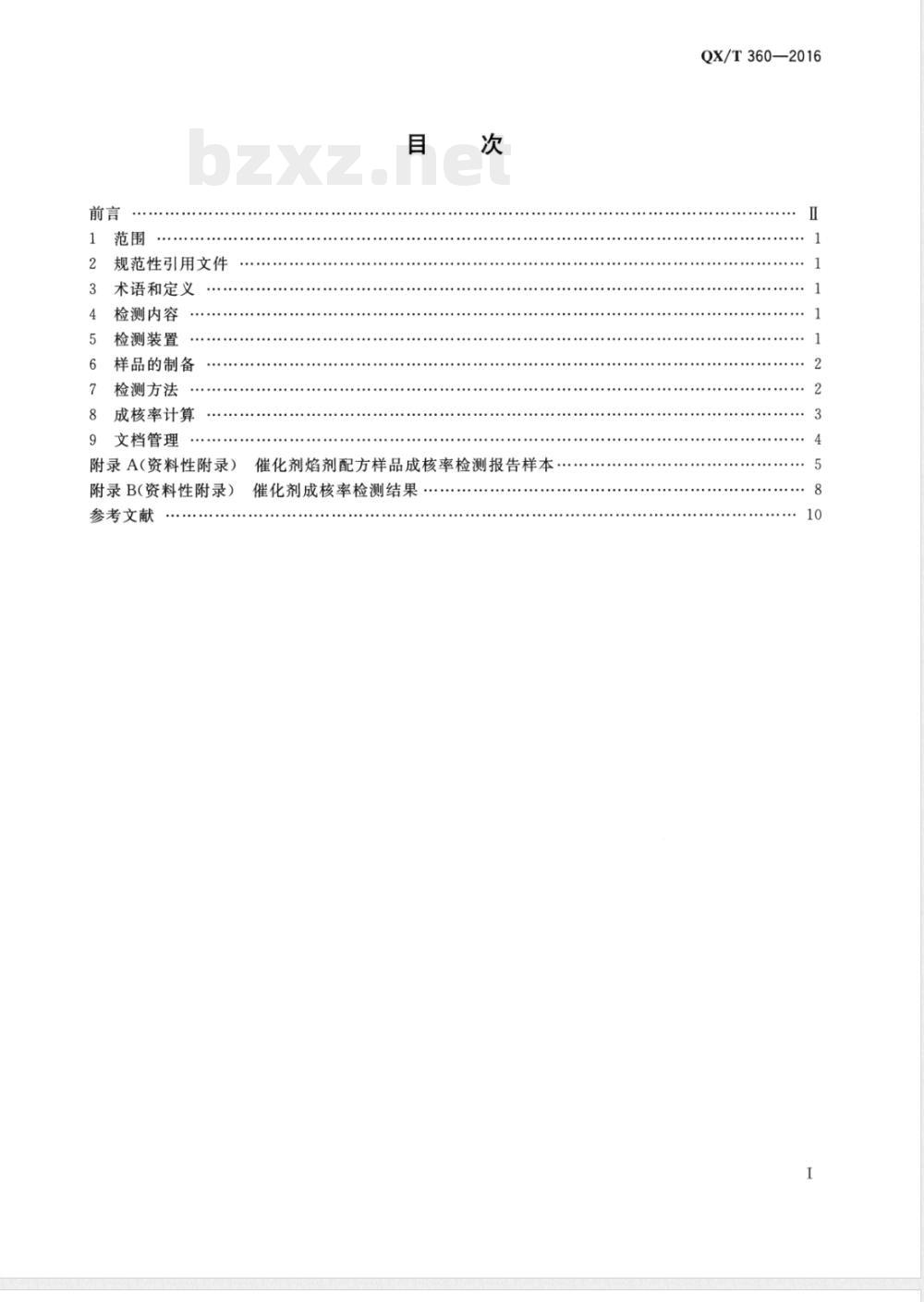

规范性引用文件
术语和定义
检测内容
检测装置
样品的制备
检测方法
成核率计算
9文档管理
附录A（资料性附录）
附录B(资料性附录)
参考文献
催化剂焰剂配方样品成核率检测报告样本催化剂成核率检测结果
QX/T360—2016
QX/T360—2016

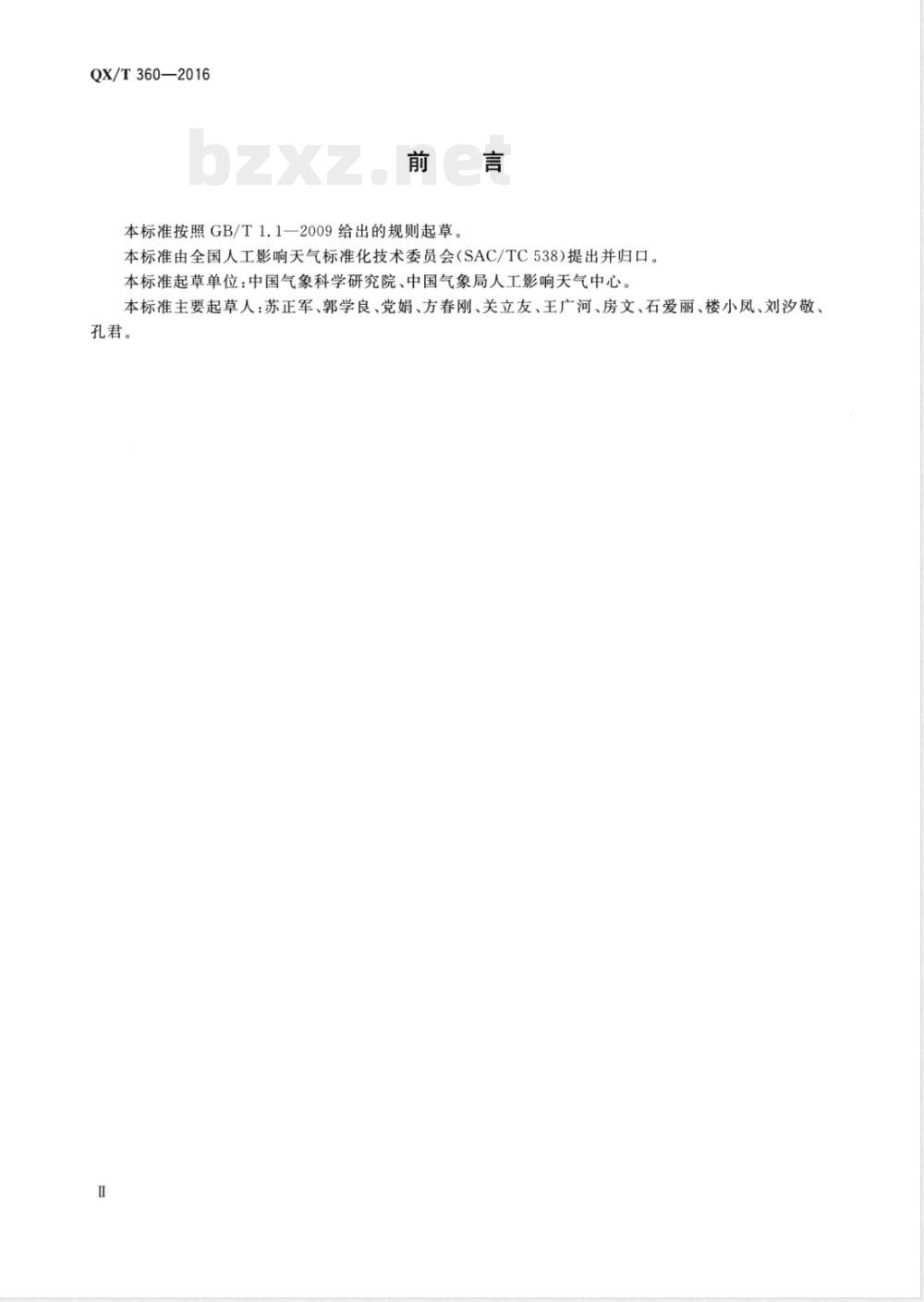

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国人工影响天气标准化技术委员会（SAC/TC538)提出并归口。本标准起草单位：中国气象科学研究院、中国气象局人工影响天气中心本标准主要起草人：苏正军、郭学良、党娟、方春刚、关立友、王广河、房文、石爱丽、楼小凤、刘汐敬、孔君。

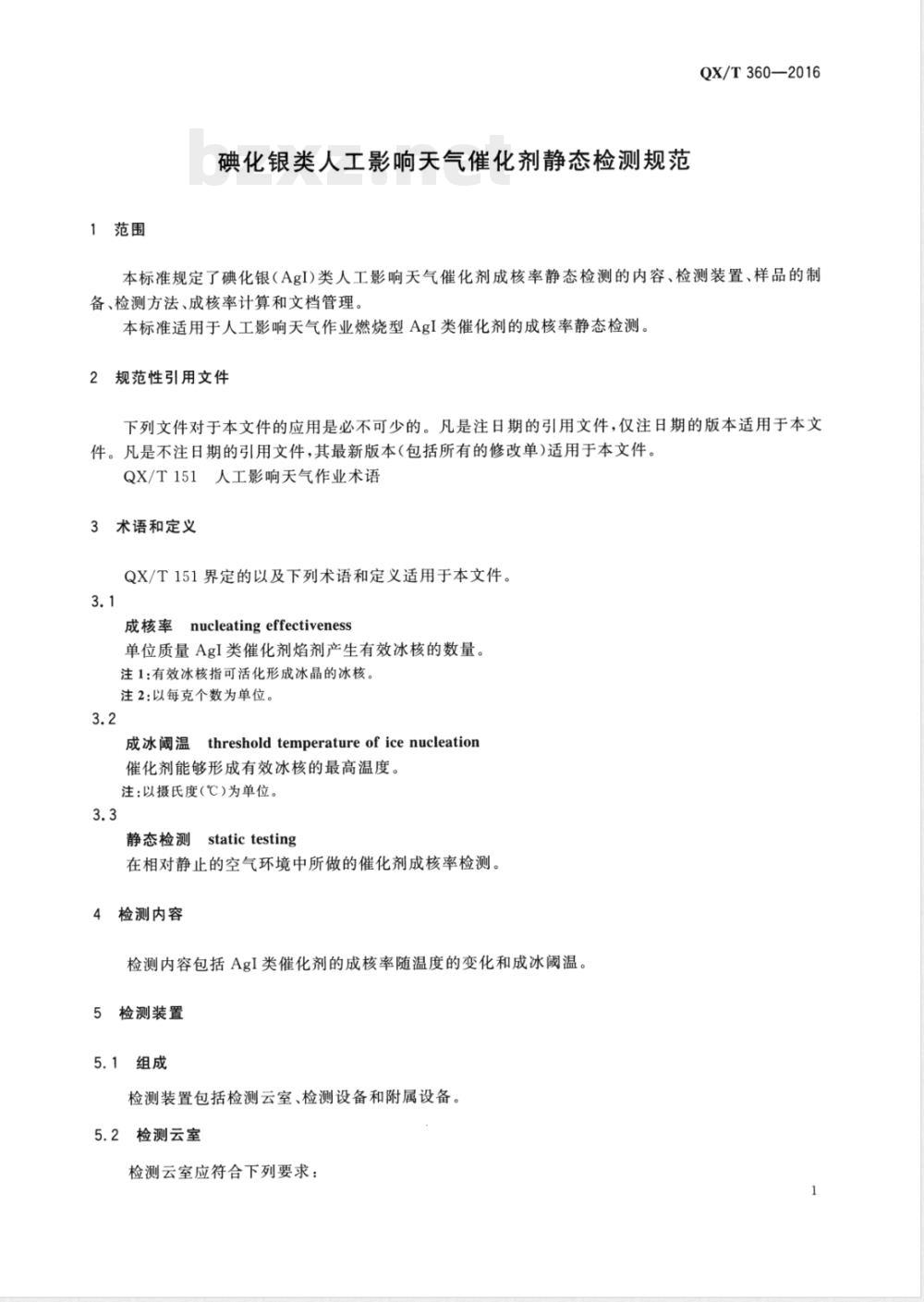

1范围
碘化银类人工影响天气催化剂静态检测规范QX/T360—2016
本标准规定了碘化银（AgI)类人工影响天气催化剂成核率静态检测的内容、检测装置、样品的制备、检测方法、成核率计算和文档管理。本标准适用于人工影响天气作业燃烧型AgI类催化剂的成核率静态检测。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。QX/T151人工影响天气作业术语
3术语和定义
QX/T151界定的以及下列术语和定义适用于本文件。3.1
成核率
nucleatingeffectiveness
单位质量AgI类催化剂焰剂产生有效冰核的数量。注1：有效冰核指可活化形成冰晶的冰核。注2：以每克个数为单位。
thresholdtemperature of icenucleation成冰闻温
催化剂能够形成有效冰核的最高温度。注：以摄氏度(℃)为单位。
J static testing
静态检测
在相对静止的空气环境中所做的催化剂成核率检测。检测内容
检测内容包括AgI类催化剂的成核率随温度的变化和成冰阈温。5检测装置
5.1组成
检测装置包括检测云室、检测设备和附属设备。检测云室
检测云室应符合下列要求：
QX/T360—2016

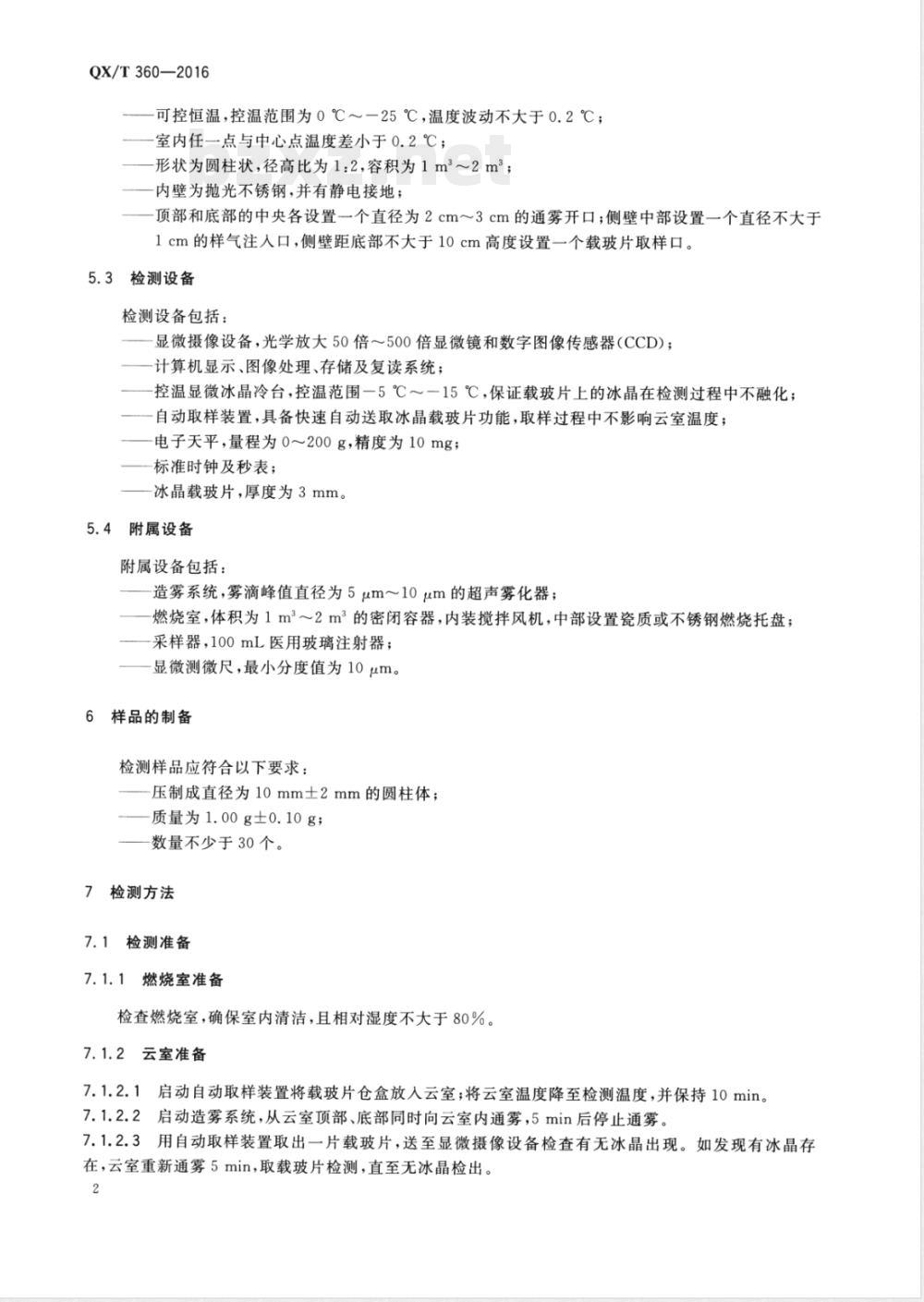

可控恒温，控温范围为0℃～一25℃，温度波动不大于0.2℃；一室内任一点与中心点温度差小于0.2℃；一形状为圆柱状，径高比为1：2，容积为1m2～2m；内壁为抛光不锈钢，并有静电接地；顶部和底部的中央各设置一个直径为2cm～3cm的通雾开口；侧壁中部设置一个直径不大于1cm的样气注人口，侧壁距底部不大于10cm高度设置一个载玻片取样口。5.3检测设备
检测设备包括：
显微摄像设备，光学放大50倍～500倍显微镜和数字图像传感器（CCD)；计算机显示、图像处理、存储及复读系统；控温显微冰晶冷台，控温范围一5℃～一15℃，保证载玻片上的冰晶在检测过程中不融化；一自动取样装置，具备快速自动送取冰晶载玻片功能，取样过程中不影响云室温度；-电子天平，量程为0～200g，精度为10mg；标准时钟及秒表；
冰晶载玻片，厚度为3mm。
5.4附属设备
附属设备包括：
造雾系统，雾滴峰值直径为5μm～10μm的超声雾化器；燃烧室，体积为1m32m2的密闭容器，内装搅拌风机，中部设置瓷质或不锈钢燃烧托盘；采样器，100mL医用玻璃注射器；-显微测微尺，最小分度值为10μm。6样品的制备
检测样品应符合以下要求：
压制成直径为10mm士2mm的圆柱体；质量为1.00g±0.10g；
数量不少于30个。
7检测方法
检测准备
7.1.1燃烧室准备
检查燃烧室，确保室内清洁，且相对湿度不大于80%。7.1.2云室准备
7.1.2.1启动自动取样装置将载玻片仓盒放人云室；将云室温度降至检测温度，并保持10min。7.1.2.2启动造雾系统，从云室顶部、底部同时向云室内通雾，5min后停止通雾。7.1.2.3用自动取样装置取出一片载玻片，送至显微摄像设备检查有无冰晶出现。如发现有冰晶存在，云室重新通雾5min，取载玻片检测，直至无冰晶检出。2
7.1.3催化剂准备
QX/T360—2016
7.1.3.1开封并检查检测样品外观，要求无破损、无潮湿，外观符合第6章的样品要求。7.1.3.2用电子天平称量检测样品并记录。7.1.4显微观测系统准备
将目镜和物镜均置于10倍位置。首次检测前将测微尺置于载物台上照相，记录视野长、宽数值，用于计算视野面积。
7.2催化剂采样
7.2.1将检测样品置于燃烧托盘上，用不产生冰核的点火药引燃样品。观察样品燃烧情况，如发现点火不正常，应重新点燃1个样品。7.2.2样品燃尽后，启动风机搅拌10s。关闭风机1min后，用取样器在燃烧室中部抽取样气100mL。取样前应先将取样器内空气排空后，再插人燃烧室取样口。取样时应缓慢抽取样气。7.2.3取样后应立即封堵注射器口和燃烧室取样口。7.3冰晶采样
7.3.1将取得的样气迅速注入云室，1min后用自动取样装置取出一片载玻片，并记录注样、取片时间。
将取出的载玻片迅速放置于显微镜冷台上，进行冰晶观测。7.3.2
7.3.3随机选择载玻片上10个视野进行显微镜观测并照相记录。7.3.4每间隔2min～3min从云室中取一片载玻片，按7.3.3进行观测记录。7.3.5若本次观测出现较前次观测冰晶尺度减小或冰晶数量骤减的情况，应补充通雾1min后继续按上述规则采样。
7.3.6连续两次均未在取得载玻片上观察到冰晶时停止采样。7.3.7每次通雾和取载玻片均应记录时间。7.4成核率-温度变化检测
顺序调节云室温度为-20℃，-16℃，-14℃，一12℃，-10℃，-8℃，-6℃，分别按7.1～7.3进行检测。
7.5催化剂成冰阀温检测
调节云室温度，从一5℃开始每升温1℃设一个温度点，分别按7.1～7.3方法进行检测，若在7.3.3步骤中未观察到冰晶，则应增至30个视野观察，若仍未观察到冰晶，则以上一点检测温度为此催化剂成冰阈温。
8成核率计算wwW.bzxz.Net
8.1成核率计算方法
分别计算-20℃，一16℃，14℃，-12℃，-10℃，一8℃，一6℃，以及一5℃至成冰阅温之间各温度的成核率。
QX/T360—2016
数据统计
调取同一温度下所有冰晶采样记录图像，分别判定并统计每个样片10个视野的冰晶个数，计算算术平均值作为该样片冰晶数量，所有样片冰晶数量之和为冰晶累计数n。应由2名检测人员共同判读。8.3
计算公式
成核率计算公式如下：
式中：
N—样品成核率：每克催化剂在某温度形成的冰晶总数；冰晶累计数；
燃烧室体积，单位为立方米（m\）；采样器体积，单位为立方米（m2）；云室底面积，单位为平方米（m2）；显微镜读数的视野面积，单位为平方米（m2）；催化剂样品质量，单位为克（g）。8.4检测报告
完成全部检测实验后，应出具催化剂焰剂配方样品成核率检测报告（参见附录A），报告内容应包括：
——样品生产单位及压制时间；一样品送检时间；
—样品对应的产品型号；
检测时间；
一检测装置；
检测方法；
一检测数据和结论。
检测报告应由不少于3名检测人员签字并加盖检测单位公章。9
文档管理
9.1保存检测的原始记录及催化剂成核率检测结果（参见附录B）。2保存检测样品及相关资料。
3检测报告一式三份，检测单位一份存档。9.3
附录A
（资料性附录）
催化剂焰剂配方样品成核率检测报告样本图A.1给出了催化剂焰剂配方样品成核率检测报告的样本。× ×××型催化剂焰剂配方样品成核率检测报告
（检测单位：××（盖章)）
X××X年X×月X×日　
催化剂焰剂配方样品成核率检测报告图A.1
QX/T360—2016
QX/T360—2016
XX××型催化剂焰剂配方样品
成核率检测报告
××××年××月×日由我单位对××（生产单位）送检××型催化剂焰剂配方样品的成冰性能进行了静态鉴定检测实验，其结果报告如下：检测装置
1.1检测云室
检测云室符合下列要求：
可控恒温，控温范围为0～一25℃；云室内任一点与中心点温差小于0.5℃；-形状为圆柱状，径高比为1：2,容积为1m2～2m2；一内壁为抛光不锈钢，并有静电接地；顶部和底部的中央各设置一个直径为2cm～3cm的通雾开口；侧壁中部设置一个直径不大于1cm的样气柱人品，侧壁距底部不大于10cm高度设置一个载玻片取样口。
1.2检测设备
检测设备包括：
显微摄像设备，光学放大50倍～500倍显微镜和数字CCD；计算机显示、图像处理、存储及复读系统；控温显微冰晶冷台，控温范围一5℃～一15℃，保证载玻片上的冰晶在检测过程中不融化；
冰晶自动取样装置，具备快速自动送取冰晶载玻片功能，取样过程中不影响云室温度；
电子天平，里程为0～200g，精度为10mg；标准时钟及秒表；
冰晶载玻片，厚度3mm。
1.3附属设备
附属设备包括：
云室造雾系统，采用雾滴峰值直径为5μm～10μm的超声雾化器，可分别从云室顶部和底部向云室通雾；样品燃烧室，为体积1m3～2m2密闭容器，内装搅拌风机，中部设置瓷质或不锈钢燃烧托盘；
图A.1催化剂焰剂配方样品成核率检测报告（续）6
QX/T360—2016
-抽气式采样器，采用100mL医用玻璃注射器，可在燃烧室一侧中心部位抽取实验样气；
测微尺，最小分度值为10um。经标定，显示器显示的视野尺寸为××m2。采用全视野读数。
2检测方法
按气象行业标准QX/T3602016所述检测方法进行催化剂样品检测。3数据采集及计算方法
按气象行业标准QX/T360一2016所述数据采集及计算方法进行操作。4结论
该次静态检测试验为××单位送检的××××型催化剂焰剂配方的样(1）
品，其配方中（AgI：×%含量）。检测结果如下：在一10℃温度条件下，该配方样品的冰核生成率平均为××/g，成核率参见给出的××××型AgI催化剂配方的成核率检测曲线。××××型AgI类催化剂焰剂配方样品的成冰阈温为××℃。（2）
根据需要亦可算出该型AgI类催化剂配方单位质量催化剂成核率。（3）
检测人员（签字)：×××，××，×××。检测单位（签章)：（代章）
××××年×月××日
图A.1催化剂焰剂配方样品成核率检测报告（续）7
QX/T360—2016
附录B
（资料性附录）
催化剂成核率检测结果
图B.1给出了催化剂成核率检测结果表的样本。催化剂成核率检测结果表
样品生产单位：
样品送检时间：
检测实验时间：
测试人员：
温度（℃）
样品熳烧
质量（g）
样品型号：
年月日
平均冰晶
累计数(个）
成核率
（g-1催化剂）
催化剂成核率检测结果表
