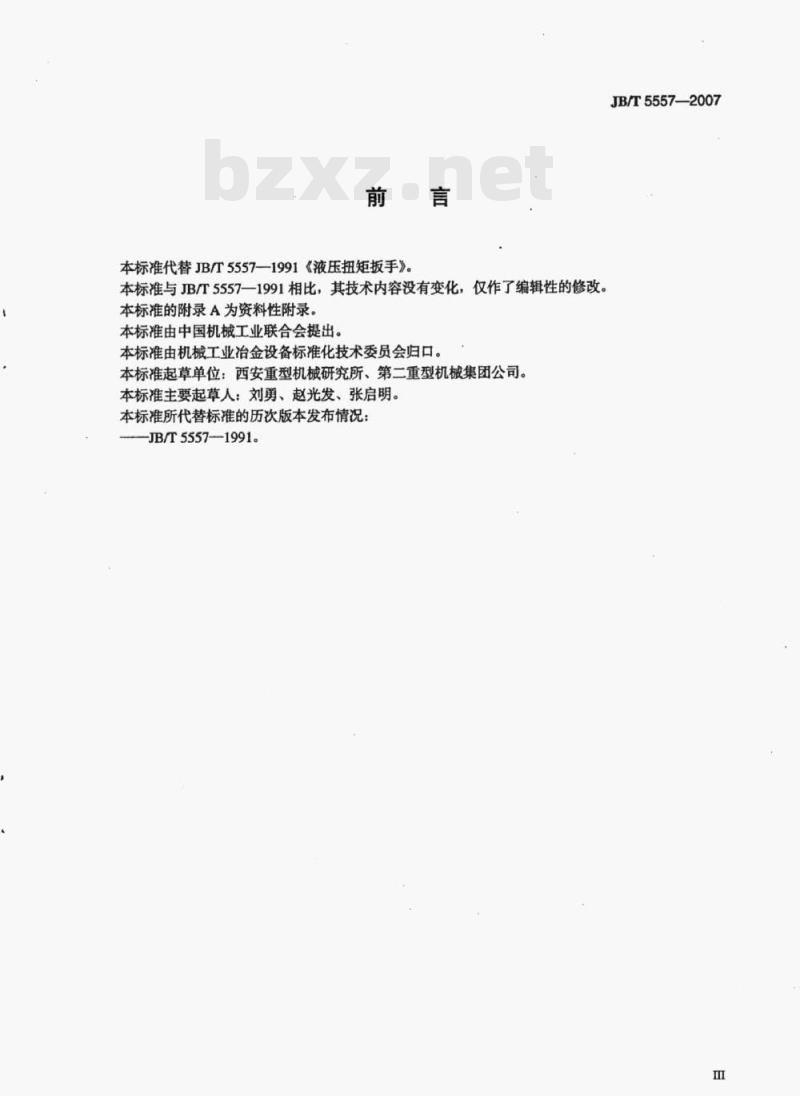

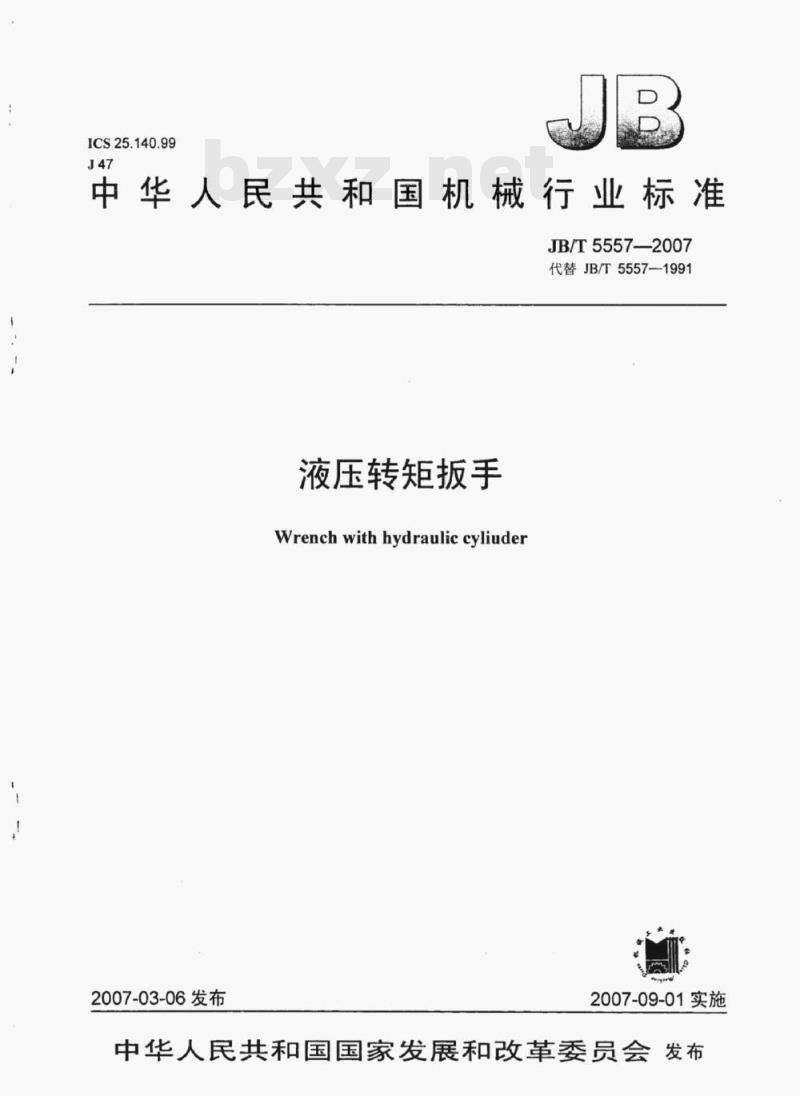

ICS25.140.99 J47 中华人民共和国机械行业标准 JB/T 5557-2007 液压转矩扳手 (Wrench with hydraulic cylinder) 代替 JB/T 5557-1991 2007-03-06发布 2007-09-01实施 中华人民共和国国家发展和改革委员会发布 前言 本标准代替JB/T 5557-1991《液压扭矩扳手》。与1991版相比，技术内容无变化，仅做编辑性修改。本标准附录A为资料性附录。本标准由中国机械工业联合会提出，由机械工业冶金设备标准化技术委员会归口。本标准起草单位：西安重型机械研究所、第二重型机械集团公司。本标准主要起草人：刘勇、赵光发、张启明。本标准历次版本发布情况：JB/T 5557-1991。 1 范围 本标准规定了液压转矩扳手（以下简称扳手）的型式、基本参数和主要尺寸、技术要求、试验方法和检验规则、标志、包装和贮存。 本标准适用于紧固符合GB/T 3098.1、GB/T 3098.2规定，螺纹直径为M16～M120的六角头、方头、内六角头螺纹紧固件，公称转矩为2500 N·m～80000 N·m的工具。环境温度为-20℃～+50℃。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其后修改单或修订版不适用本标准，鼓励使用最新版本。 GB/T 191 包装储运图示标志 GB/T 196 普通螺纹基本尺寸 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能 螺母粗牙螺纹 GB/T 3104 紧固件六角产品对边宽度 GB/T 4879 防锈包装 GB/T 5356 内六角扳手 GB/T 7935 液压元件通用技术条件 GB/T 13384 机电产品包装通用技术条件 GB/T 15622-2005 液压缸试验方法 JB/T 5000.3 重型机械通用技术条件 焊接件 JB/T 5000.8 重型机械通用技术条件 锻件 JB/T 5000.9 重型机械通用技术条件 切削加工件 JB/T 5000.10 重型机械通用技术条件 装配 JB/T 5000.12 重型机械通用技术条件 涂装 3 型式、基本参数和主要尺寸 3.1 型式 扳手按结构分为三种型式： a）连杆式液压转矩扳手（LGB型），见图1； b）外棘轮曲柄式液压转矩扳手（WJB型），见图2； c）内棘轮曲柄式液压转矩扳手（NJB型），见图3。 3.2 基本参数和主要尺寸 3.2.1 LGB型扳手基本参数和主要尺寸见表1。 3.2.2 WJB型扳手基本参数和主要尺寸见表2。 3.2.3 NJB型扳手基本参数和主要尺寸见表3。 3.2.4 内六角附件型式应符合图1规定，对边宽度S符合GB/T 5356，S2符合GB/T 3104标准系列，其余尺寸按配套环形头确定。 3.3 型号说明 型号由结构型式代号、参数及驱动方式组成。 结构代号：LGB（连杆式）、WJB（外棘轮曲柄式）、NJB（内棘轮曲柄式）。 参数表示公称转矩/100。 驱动方式：S为手动泵，D为电动泵。 3.4 标记示例 （略） 4 技术要求 （略） 5 试验方法和检验规则 5.1 试验方法 5.2 检验规则 6 标志、包装和贮存 6.1 产品标志 6.2 包装 6.3 包装标志 6.4 贮存 附录A（资料性附录）8.8级螺栓许用轴向力、预紧力和预紧转矩图 图1 LGB型液压转矩扳手 图2 WJB型液压转矩扳手 图3 NJB型液压转矩扳手
