【GB国家标准】 手动套筒扳手传动方榫和方孔

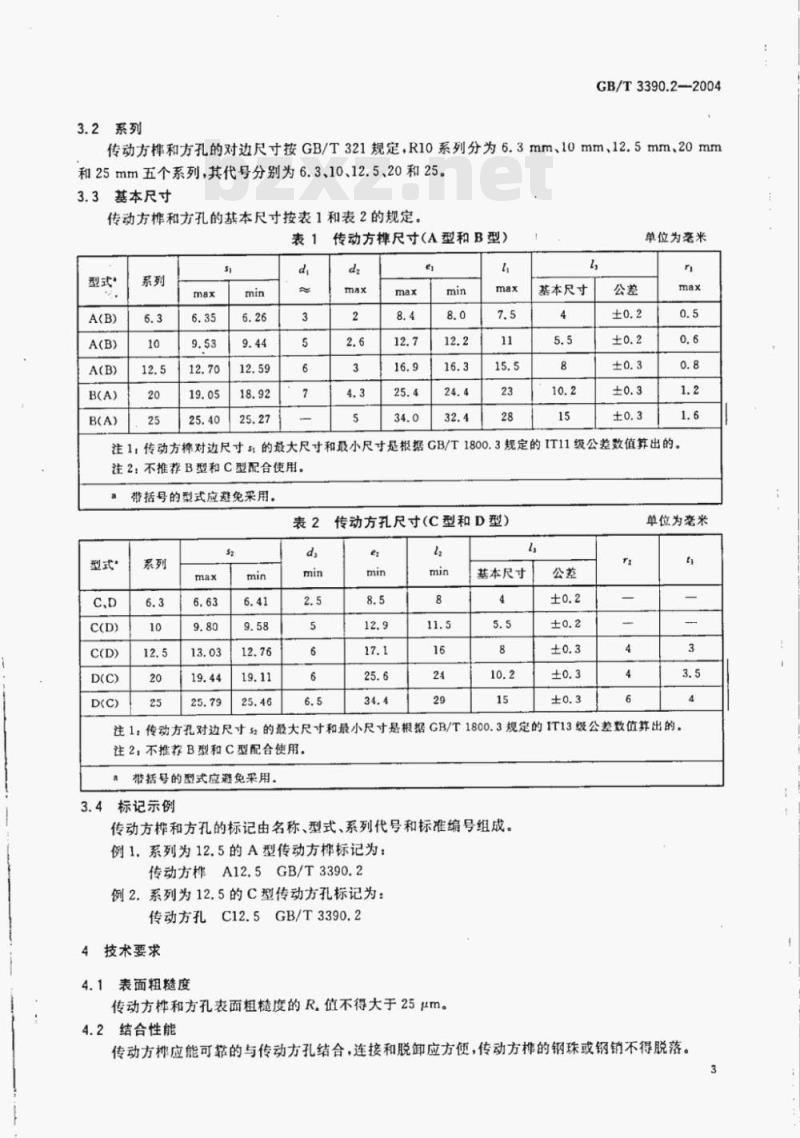

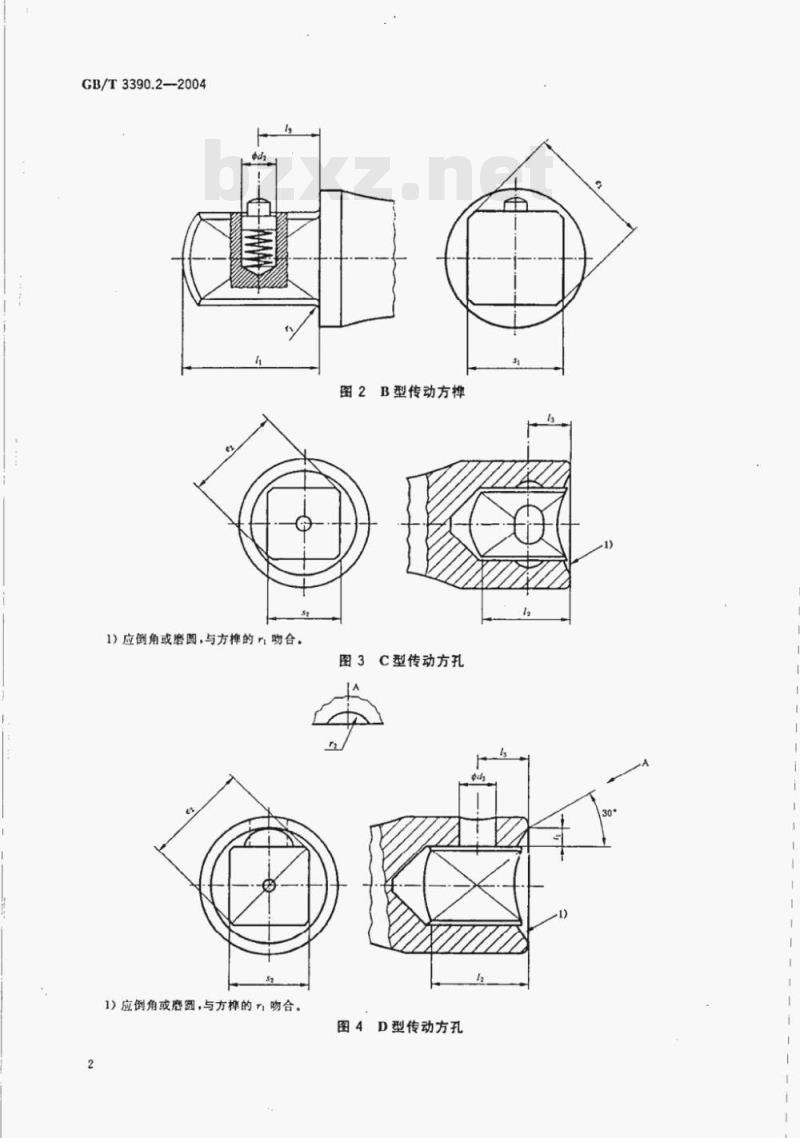

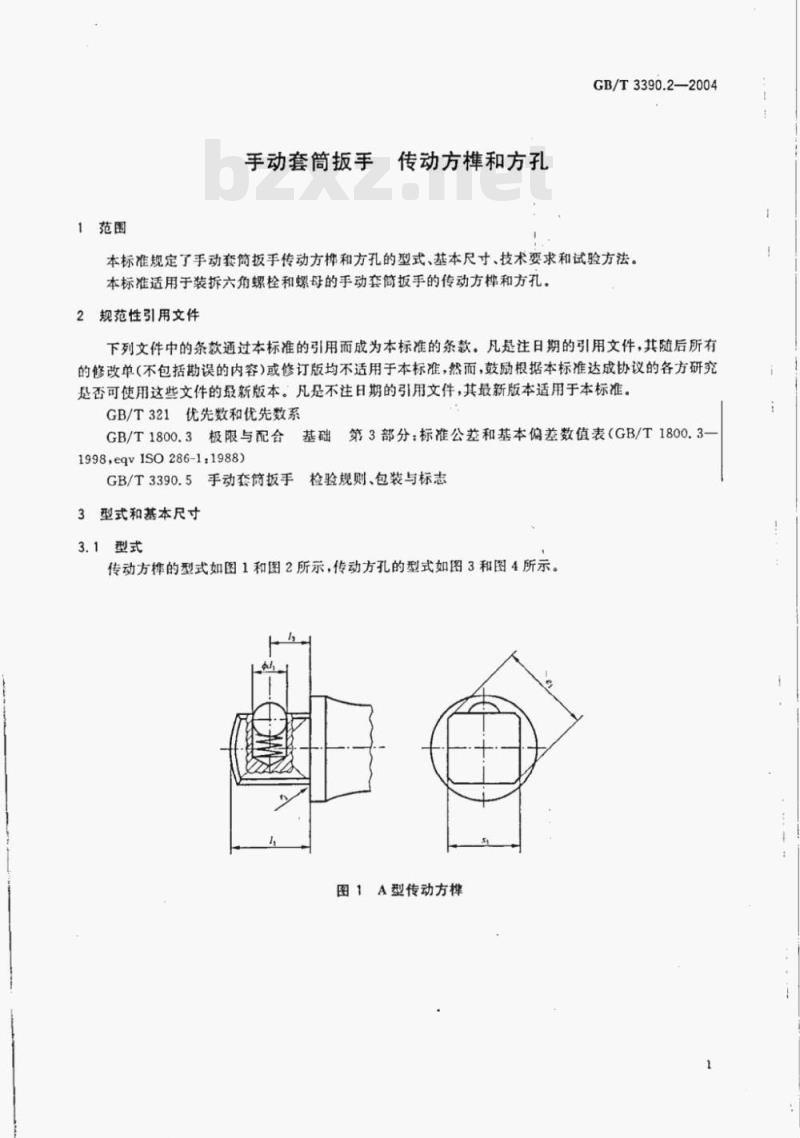

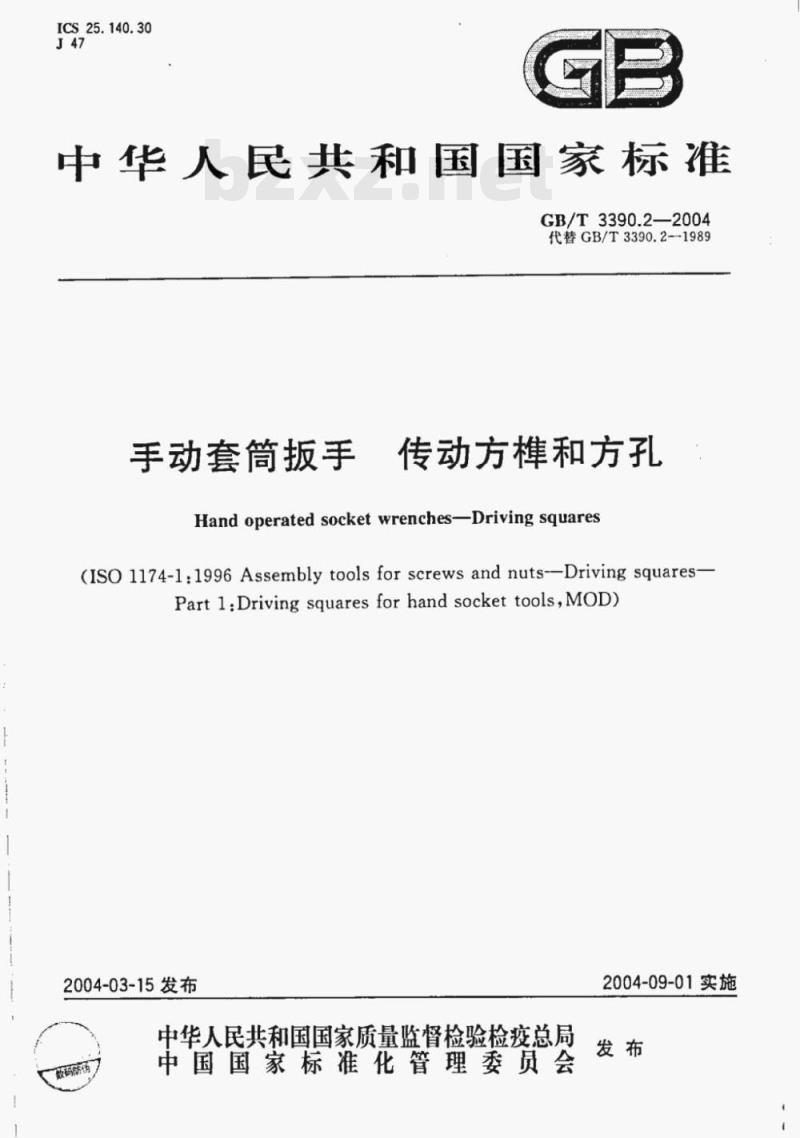

ICS25.140.30 J47 GB 中华人民共和国国家标准 GB/T 3390.2—2004 手动套筒扳手 传动方和方孔 Hand operated socket wrenches - Driving squares (ISO 1174-1:1996 Assembly tools for screws and nuts - Driving squares - Part 1: Driving squares for hand socket tools, MOD) 2004-03-15发布 2004-09-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布 前言 本标准是在原国家标准GB/T 3390.2—1989《手动套筒扳手传动方和方孔》的基础上修订而成，为手动套筒扳手产品系列标准之一。本系列标准还包括：GB/T 3390.1—2004《手动套筒扳手套筒》、GB/T 3390.3—2004《手动套筒扳手传动附件》、GB/T 3390.4—2004《手动套筒扳手连接附件》、GB/T 3390.5—2004《手动套筒扳手检验规则、包装与标志》。 本标准修改采用ISO 1174-1:1996《螺钉和螺母装配工具——传动方和方孔——第1部分：手动套筒工具的传动方和方孔》，并结合我国实际进行了修改。技术差异已在正文页边用标识说明，并在附录A中列出差异及原因，在附录B中给出章条对照。 与ISO 1174-1:1996相比主要变化包括：部分表述调整为符合我国标准用语；引用标准ISO 3和ISO 286-1改为GB/T 321和GB/T 1800.3，其技术内容一致。 与GB/T 3390.2—1989相比主要变化包括：增加传动方和方孔的结合性能及试验方法（见4.2和5.3），并对部分内容进行了调整。本标准附录A、附录B为资料性附录。 1 范围 本标准规定了手动套筒扳手传动方和方孔的型式、基本尺寸、技术要求和试验方法。本标准适用于装拆六角螺栓和螺母的手动套筒扳手的传动方和方孔。 2 规范性引用文件 GB/T 321 优先数和优先数系 GB/T 1800.3 极限与配合基础 第3部分：标准公差和基本偏差数值表 GB/T 3390.5 手动套筒扳手检验规则、包装与标志 3 型式和基本尺寸 3.1 型式 传动方的型式如图1和图2所示，传动方孔的型式如图3和图4所示。 3.2 系列 传动方和方孔的对边尺寸按GB/T 321规定的R10系列，分为6.3 mm、10 mm、12.5 mm、20 mm和25 mm五个系列，代号分别为6.3、10、12.5、20、25。 3.3 基本尺寸 传动方和方孔的基本尺寸按表1和表2规定（此处原文为表格数据）。 表1（节选） 型式：A(B)系列6.3/10/12.5/20/25 最大尺寸max：6.35 / 9.53 / 12.70 / 19.05 / 25.40 最小尺寸min：6.26 / 9.44 / 12.59 / 18.92 / 25.27 相关参数d、d2等按标准表格规定。 图1 A型传动方 图2 B型传动方 图3 C型传动方孔 图4 D型传动方孔
