【其他行业标准】 指示表检定仪

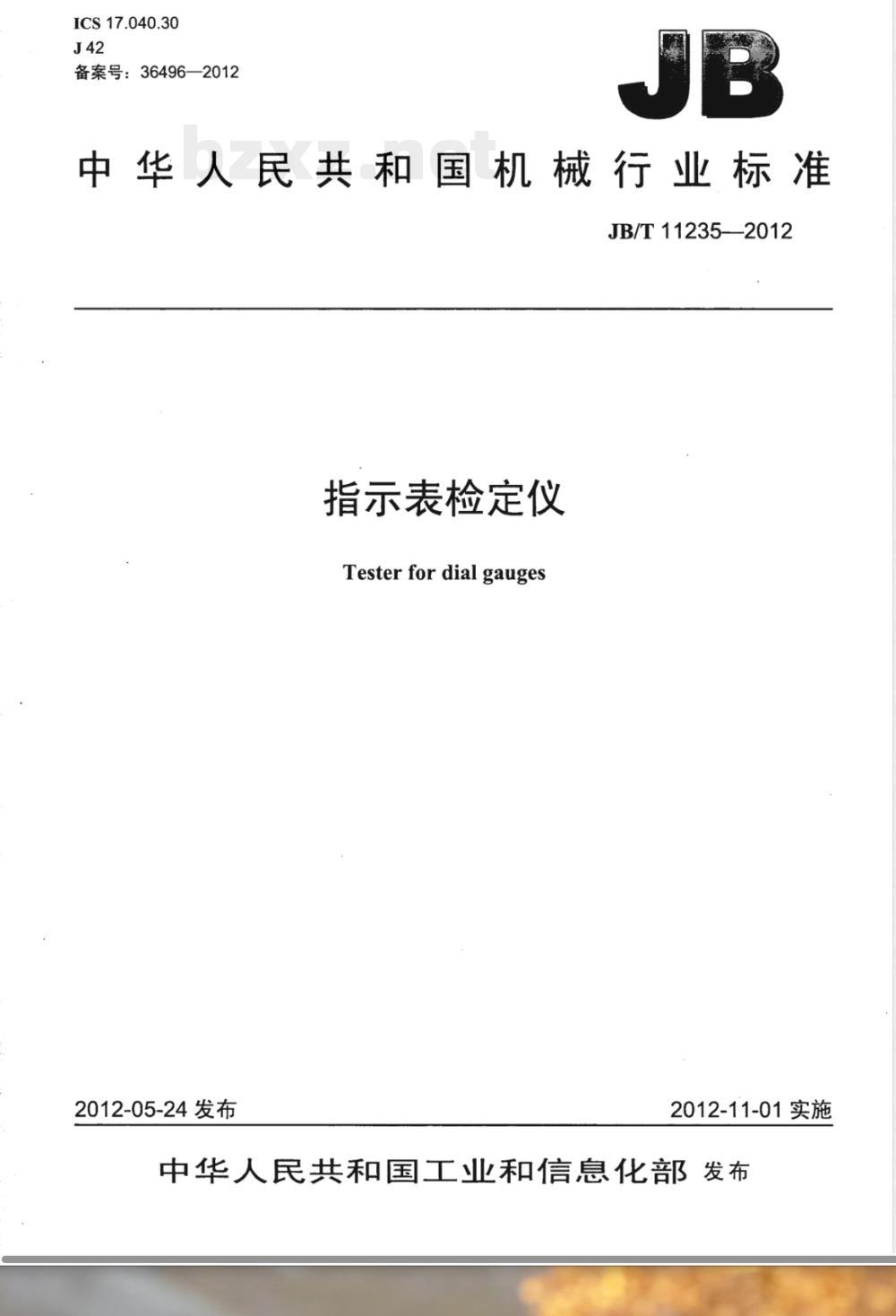

ICS17.040.30
备案号：36496—2012
中华人民共和国机械行业标准
JB/T11235—2012
指示表检定仪，
Testerfordialgauges
2012-05-24发布
2012-11-01实施

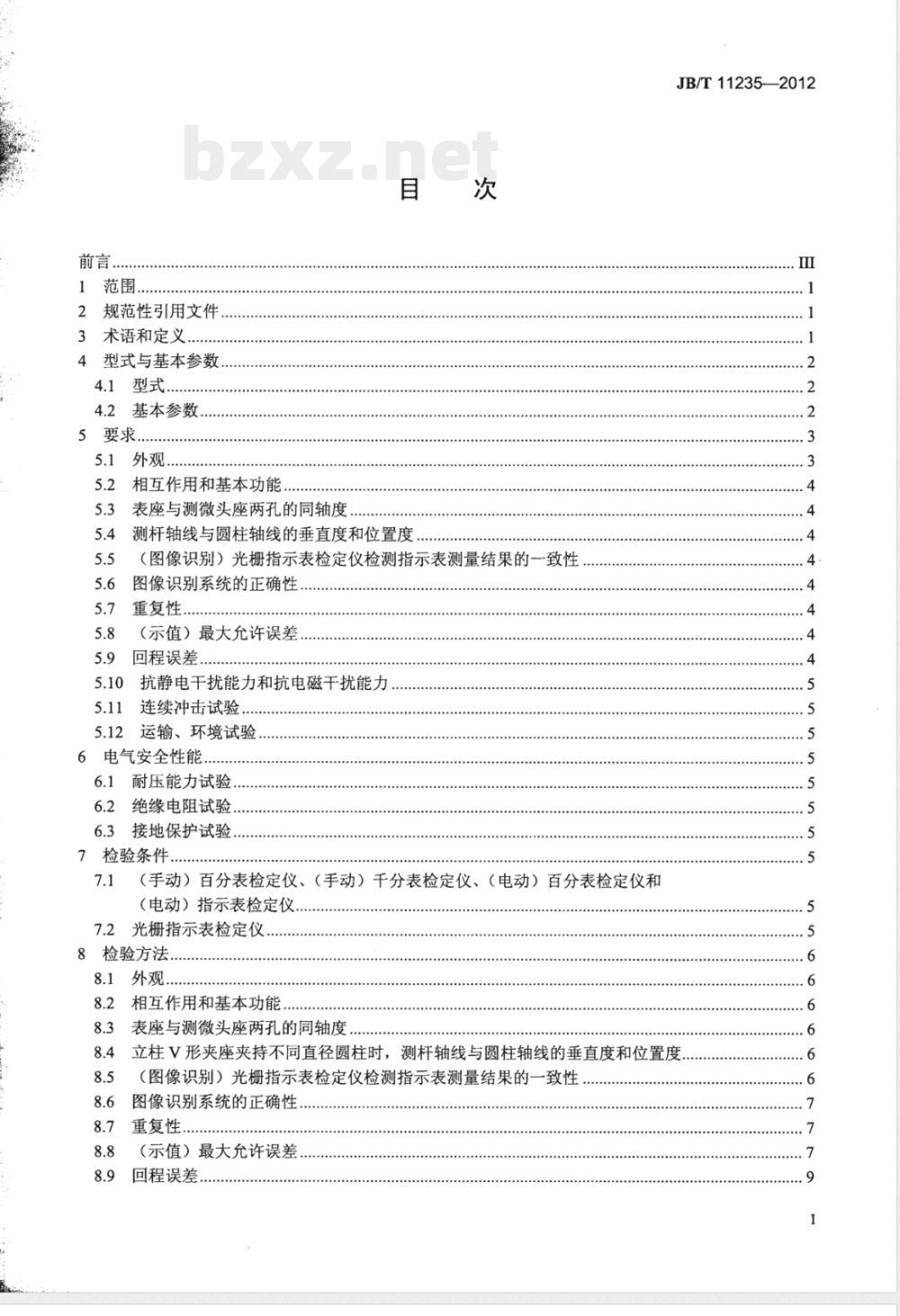

中华人民共和国工业和信息化部发布前言，
1范围，
2规范性引用文件
3术语和定义
4型式与基本参数..
4.1型式.
4.2基本参数.
5.1外观.
相互作用和基本功能，
表座与测微头座两孔的同轴度
测杆轴线与圆柱轴线的垂直度和位置度次
（图像识别）光栅指示表检定仪检测指示表测量结果的一致性图像识别系统的正确性
重复性、
（示值）最大允许误差，
回程误差
抗静电干扰能力和抗电磁干扰能力连续冲击试验
5.12运输、环境试验
6电气安全性能
6.1耐压能力试验.
绝缘电阻试验，
接地保护试验.
7检验条件，
（手动）百分表检定仪、（手动）千分表检定仪、（电动）百分表检定仪和（电动）指示表检定仪，
7.2光栅指示表检定仪.
8检验方法
相互作用和基本功能
表座与测微头座两孔的同轴度
JB/T11235—2012
立柱V形夹座夹持不同直径圆柱时，测杆轴线与圆柱轴线的垂直度和位置度.（图像识别）光栅指示表检定仪检测指示表测量结果的一致性图像识别系统的正确性
重复性
（示值）最大允许误差
回程误差
JB/T11235—-2012
抗静电干扰能力和抗电磁干扰能力8.11
连续冲击试验.
运输、环境试验
耐压能力试验.
绝缘电阻试验.
接地保护试验.
9检验规则.
9.1出厂检验.
型式检验
判定规则.
10标志与包装.
10.1标志..
10.2包装
附录A（规范性附录）检验用心轴和三珠工作台要求A.1检验用心轴
三珠工作台，
附录B（规范性附录）检验项目及重要度附录C（资料性附录）检定仪的示值误差检验方法c.1
光栅位移传感器检验示值误差的方法（手动）指示表检定仪
（电动）指示表检定仪
（目测）光栅指示表检定仪.
（图像识别）光栅指示表检定仪圆柱轴线与测杆轴线的垂直度测试位置图圆柱轴线与测杆轴线的位置度测试位置图，图A.1
检验用心轴..…．
三珠工作台.
基本参数
（示值）最大允许误差
回程误差.
测量段和测量间隔
检验用心轴的尺寸..．
检验项目及重要度..．
受检点分布表

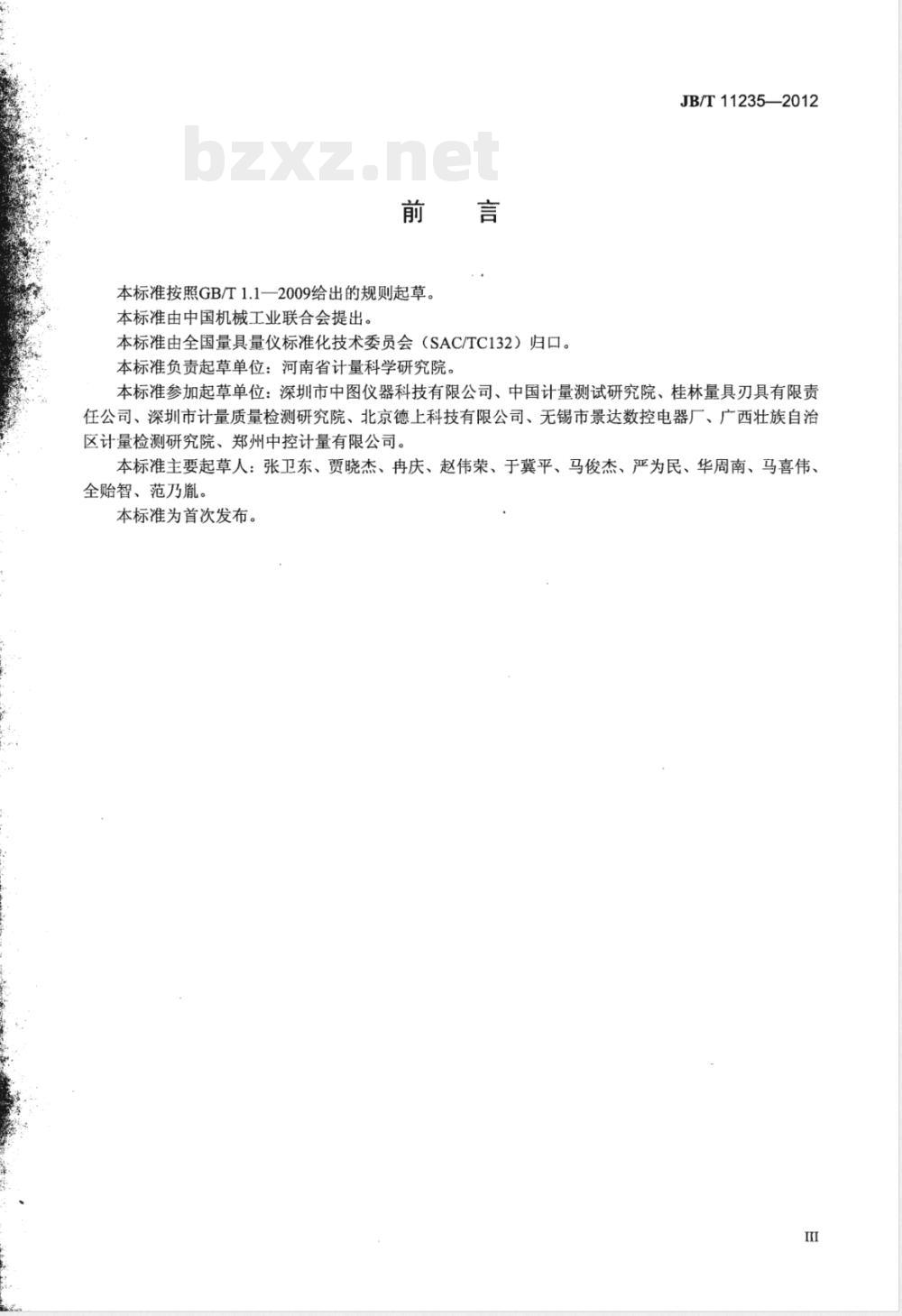

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。言
本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：河南省计量科学研究院。JB/T11235—2012
本标准参加起草单位：深圳市中图仪器科技有限公司、中国计量测试研究院、桂林量具刃具有限责任公司、深圳市计量质量检测研究院、北京德上科技有限公司、无锡市景达数控电器厂、广西壮族自治区计量检测研究院、郑州中控计量有限公司。本标准主要起草人：张卫东、贾晓杰、冉庆、赵伟荣、于冀平、马俊杰、严为民、华周南、马喜伟、全贻智、范乃胤。
本标准为首次发布。

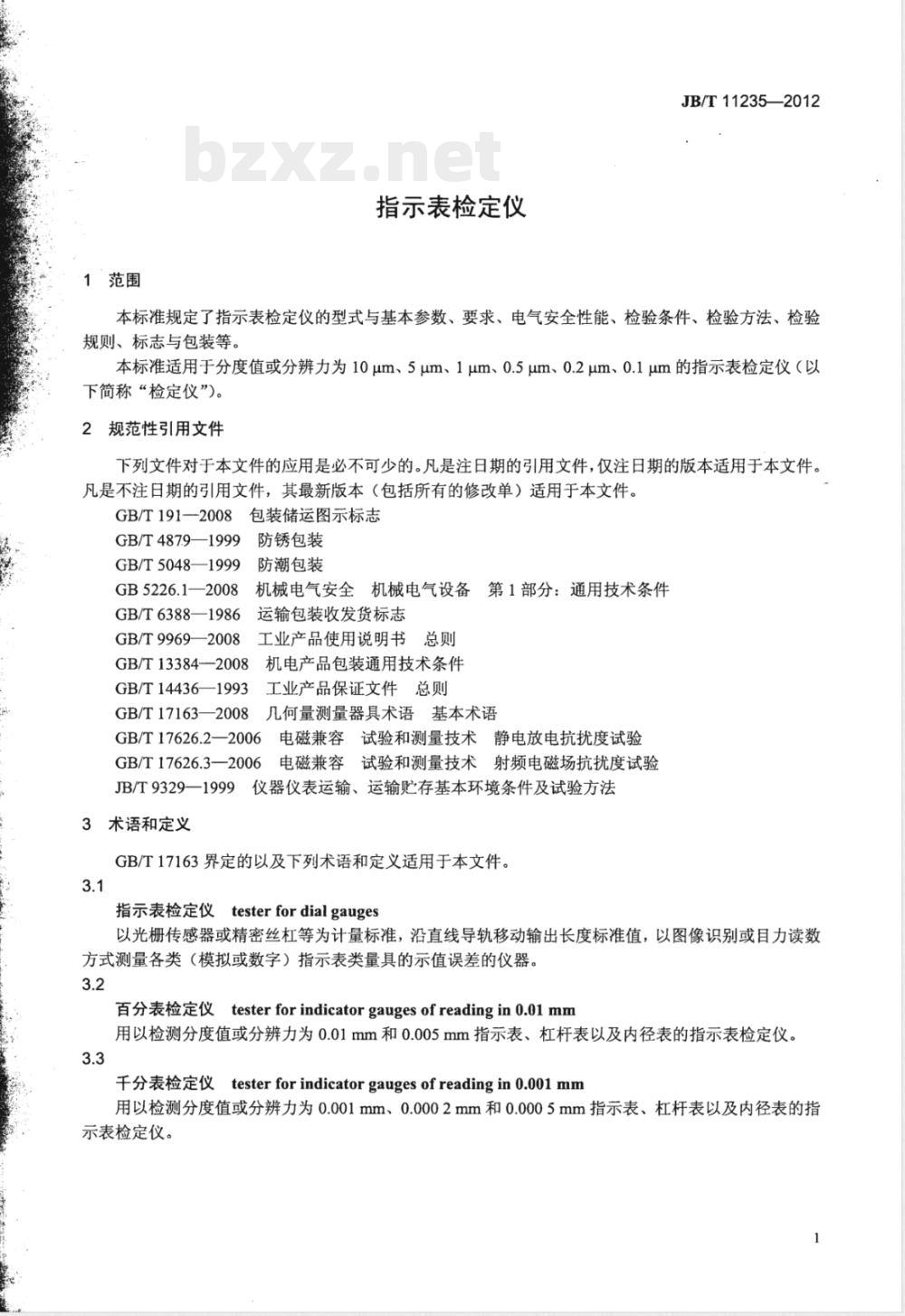

1范围
指示表检定仪
JB/T11235—2012
本标准规定了指示表检定仪的型式与基本参数、要求、电气安全性能、检验条件、检验方法、检验规则、标志与包装等。
本标准适用于分度值或分辨力为10μm、5μm、1μm、0.5μm、0.2μm、0.1μm的指示表检定仪（以下简称“检定仪”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T4879—1999
GB/T5048—1999
GB 5226.1—2008
GB/T6388—1986
GB/T9969—2008
防锈包装
防潮包装
机械电气安全机械电气设备第1部分：通用技术条件运输包装收发货标志
工业产品使用说明书总则
GB/T13384—2008
GB/T14436—1993
GB/T17163—2008
GB/T17626.2—2006
GB/T17626.3-
JB/T9329—1999
3术语和定义
机电产品包装通用技术条件
工业产品保证文件总则
几何量测量器具术语基本术语
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场抗扰度试验仪器仪表运输、运输贮存基本环境条件及试验方法GB/T17163界定的以及下列术语和定义适用于本文件。3.1
指示表检定仪testerfordialgauges以光栅传感器或精密丝杠等为计量标准，沿直线导轨移动输出长度标准值，以图像识别或目力读数方式测量各类（模拟或数字）指示表类量具的示值误差的仪器。3.2www.bzxz.net
tester for indicator gauges of reading in 0.01 mm百分表检定仪
用以检测分度值或分辨力为0.01mm和0.005mm指示表、杠杆表以及内径表的指示表检定仪。3.3
千分表检定仪testerforindicatorgaugesofreadingin0.001mm用以检测分度值或分辨力为0.001mm、0.0002mm和0.0005mm指示表、杠杆表以及内径表的指示表检定仪。
JB/T11235—2012
4型式与基本参数
4.1型式
4.1.1检定仪按驱动方式可分为：（手动）指示表检定仪（见图1）和（电动）指示表检定仪（见图2）。图示仅供图解说明，不表示详细结构。说明：
底座；2-
说明：
底座：2-
测杆；3-
被检表；4
被检表：3、6
-步进电动机；9-
连杆：4
表架：
微分筒；6-
（手动）指示表检定仪
测杆；5-
表座；7-
显示、打印控制器：10一测微头座。图2
（电动）指示表检定仪
套简。
一测力计：
4.1.2检定仪按结构和读数方式可分为：（目测）光栅指示表检定仪（见图3）和（图像识别）光栅指示表检定仪（见图4）。图示仅供图解说明，不表示详细结构。4.2基本参数
检定仪的分度值或分辨力、测量范围参见表1。2
说明：
说明：
底座；2-
测微头座：
指示表：
立柱：5-
表座；6
（目测）光栅指示表检定仪
电脑；7-
电脑；2——立柱；3——摄像头升降架；4摄像头：5测微头座：—水平移动手轮：7-
-底座；8测杆；9表座；10—被检表。图4
分度值或分辨力μm
10，5，1，0.5，0.2，0.1
5要求
5.1外观
（图像识别）光栅指示表检定仪表1基本参数
JB/T11235——2012
测杆；8-
测量范围mm
一手轮。
0~2，0～5，0～10，0～25，0～505.1.1检定仪的工作表面不应有锈蚀、碰伤、划痕、毛刺等缺陷。喷漆表面不应有漆皮脱落及漆色不均现象。电镀表面不应产生水纹及脱落现象。5.1.2检定仪的刻线应清晰、完整。JB/T11235—2012
5.1.3检定仪的数字显示窗应无气泡、划痕等缺陷，数字显示应完整、清晰。显示、打印控制器上，按键、旋纽表面的字母、符号应完整清晰。5.2相互作用和基本功能
5.2.1检定仪各活动部件运动应平稳、灵活和无阻滞，止动部件作用可靠。5.2.2检定仪的显示、打印系统功能正常。5.2.3（图像识别）光栅指示表检定仪的数据处理软件程序，应具有实时显示功能（即：实时显示CCD读数和光栅显示值）；图像识别系统应成像清晰、完整，无目力可见的像差；对检测过程中的非正常情况应能识别，并能报警及自动停止工作。5.3表座与测微头座两孔的同轴度当两孔内端面相距50mm时，检定仪的表座与测微头座两孔的同轴度公差为d0.1mm。5.4测杆轴线与圆柱轴线的垂直度和位置度对于具有卧式结构的检定仪，当立柱V形夹座夹持不同直径圆柱时，在夹持长度50mm范围内，其测杆轴线与圆柱轴线的垂直度和位置度均为0.1mm。5.5（图像识别）光栅指示表检定仪检测指示表测量结果的一致性在不同测量条件下，（图像识别）光栅指示表检定仪检验同一块指示表（指针式或数显式）时，其测量结果的-致性不应大于2um。5.6图像识别系统的正确性
5.6.1用（图像识别）光栅指示表检定仪检验指针式指示表时，（图像识别）光栅指示表检定仪上图像识别系统判读结果与人眼判读结果的差值不应超过0.1个分度值。5.6.2用（图像识别）光栅指示表检定仪检验数显式指示表时，（图像识别）光栅指示表检定仪上图像识别系统的读数应与指示表显示值一致。5.7重复性
光栅指示表检定仪的重复性不应大于0.2μm。（示值）最大允许误差
检定仪的（示值）最大允许误差见表2。表2（示值）最大允许误差
测量范围
（手动）百分表检定仪
（手动）千分表检定仪
（电动）百分表检定仪
（电动）指示表检定仪
光栅指示表检定仪
5.9回程误差
0～10
0～50
1 μm档：0～1
0.1μm档：0~10
0～50
检定仪的回程误差见表3。
任意1mm
范围内
任意2mm
范围内
最大允许误差
任意10mm
范围内
任意30mm
范围内
全范围内
分度值或分辨力
（手动）百分表
检定仪
表3回程误差
回程误差μm
（电动）百分表
检定仪
5.10抗静电干扰能力和抗电磁干扰能力（手动）千分表
检定仪
光栅指示表
检定仪
JB/T11235-—2012
（电动）指示表
检定仪
光栅指示表检定仪、（电动）百分表检定仪和（电动）指示表检定仪的抗静电干扰能力和抗电磁干扰能力均不应低于1级（按GB/T17626.2—2006、GB/T17626.3—2006的规定）。5.11连续冲击试验
将包装好的检定仪放在振动台上，以脉冲重复频率（60～100）次/min、加速度98m/s2（10g）、脉冲持续时间6ms、连续冲击1000次进行试验；试验后，检定仪应能正常工作。5.12运输、环境试验
检定仪在包装运输条件下，应符合JB/T9329一1999的要求，其中高温40℃、低温-25℃、相对湿度90%～95%、自由跌落高度250mm进行试验；试验后，检定仪应能正常工作。6电气安全性能
6.1耐压能力试验
光栅指示表检定仪、（电动）百分表检定仪和（电动）指示表检定仪的电源线L、N端子与保护接地间应能承受交流电压为1500V（有效值）、频率为50Hz、时间为1min和漏电流不应大于5mA的耐压试验，试验中不应有击穿和飞弧现象。6.2绝缘电阻试验
在检验条件下，光栅指示表检定仪、（电动）百分表检定仪和（电动）指示表检定仪的电源线L、N端子与保护接地间施加500V直流电压时，测得绝缘电阻不应小于1M2。6.3接地保护试验
光栅指示表检定仪、（电动）百分表检定仪和（电动）指示表检定仪的机壳应有保护接地，有PE标志。电源中线N不与PE相连，且不应相互替代。电气和机械的导体都应用黄/绿双色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续性应符合GB5226.1一2008的规定。7检验条件
7.1（手动）百分表检定仪、（手动）千分表检定仪、（电动）百分表检定仪和（电动）指示表检定仪检验前，应将检定仪及相关的检验用设备和器具等同时放置在温度为20℃土5℃、每1h温差变化不应大于1℃的室内等温，等温时间不应少于5h，室内相对湿度不应大于70%。（电动）百分表检定仪和（电动）指示表检定仪还应通电预热大于0.5h。7.2光栅指示表检定仪
检验前，应将检定仪及相关的检验用设备和器具等同时放置在温度为20℃土2℃、每1h温差变化不应大于1℃的室内等温，等温时间不应少于8h，室内相对湿度不应大于70%。JB/T11235--2012
检验方法
8.1外观
目力观察。
8.2相互作用和基本功能
目测和试验。
8.3表座与测微头座两孔的同轴度在检定仪导轨全长范围内均匀分布的三个位置上进行检验。检验时，先紧固表座和测微头座，将专用心轴（按附录A）套在测杆上，然后移动测杆，心轴应自由通过表座上的夹持孔。8.4立柱V形夹座夹持不同直径圆柱时，测杆轴线与圆柱轴线的垂直度和位置度8.4.1测杆直径为6.5mm的检定仪，用1号、2号心轴（按附录A）分别进行检验；测杆直径为8mm的检定仪，用3号、4号心轴（按附录A）分别进行检验。8.4.2检验垂直度时，专用心轴夹在立柱V形夹座上，在立柱上、下两个位置上分别用直角尺和塞尺进行检验（见图5）。
说明：
—直角尺；3——检定仪测杆。
—圆柱；2—
图5圆柱轴线与测杆轴线的垂直度测试位置图8.4.3检验位置度时，用公法线千分尺按图6所示的测量位置进行测量，测量值与圆柱直径之差为检验结果。
说明：
—圆柱：2—
一公法线千分尺测头；3一一检定仪测杆。图6圆柱轴线与测杆轴线的位置度测试位置图（图像识别）光栅指示表检定仪检测指示表测量结果的一致性8.5
8.5.1检验时，先将量程为1mm的合格指针式千分表正确安装在（图像识别）光栅指示表检定仪表座6
JB/T11235—2012
上，调整检定仪上图像识别系统使被检表表面清晰成像在计算机显示屏上，压缩检定仪的测杆使千分表对零，同时对检定仪清零，启动检定程序，按最低速度测量方式进行检验，记录千分表的示值误差。在检验中，应保持表盘不作任何变动。在检定仪使用说明书规定的允许范围内2次改变被测千分表表面的照度，并重新装夹被测千分表和调焦，压缩检定仪的测杆使千分表对零，再对检定仪清零，以最高测量速度重新进行检验，分别记录2次状态下千分表的示值误差。计算3次被检千分表示值误差的最大差值。取3次被检干分表示值误差的最大差值的较大值作为检验结果。8.5.2将合格数显千分表安装在（图像识别）光栅指示表检定仪的表座孔内，调整千分表测头与检定仪测杆测量面相接触，并压缩检定仪测杆0.1mm～0.2mm，对数显于分表和检定仪分别清零后，启动检定程序，按最低速度测量方式进行检验，在检验中不应再对数显千分表清零。在检定仪使用说明书规定的允许范围内2次改变被测千分表表面的照度，并重新装夹被测千分表和调焦，压缩检定仪测杆使数显千分表对零后，再对检定仪清零；按最高速度测量方式进行检验，分别记录2次状态下数显千分表的示值误差。计算3次被检千分表示值误差的最大差值取3次被检千分表示值误差的最大差值的较大值作为检验结果。8.6图像识别系统的正确性
8.6.1将指针式百分表正确安装在（图像识别）光栅指示表检定仪表座上，调整百分表测头与检定仪测杆测量面相接触，转动百分表表盘使百分表对零；然后在百分表测头与检定仪测杆测量面之间加入尺寸小于1mm的试块，检定仪的图像识别系统应显示此时百分表指针位置相对零刻线的位置偏差值。
取出试块，重新转动百分表表盘使百分表对零，设置检定仪的间歇时间为1s后，用检定仪的自动检测程序检测百分表。检测过程中，用人眼读取并记录在正反行程测量中，百分表指针经过某两测量点刻线位置的测量值，检定仪的CCD显示值相对人眼读数在同一检定点的最大偏差为检验结果。8.6.2将数显指示表正确安装在（图像识别）光栅指示表检定仪表座上，用检定仪的自动检测程序检测数显指示表，检测中各图像识别系统的识别值与相应测量点的数显指示表显示值应一致。8.7重复性
将分辨力为0.01um的数显电感测微仪安装在检定仪的表座（或支架）孔内，调整测微仪的测头与检定仪的测杆测量面相接触，从同一方向重复移动检定仪测杆10次，使测微仪显示同一值，记录检定仪的10次显示值，按公式（1）计算重复性：- dmax -dmin
式中：
S重复性；
dmax—10次读数的最大值；
dmin—10次读数的最小值。
8.8（示值）最大允许误差
8.8.1检定仪的检验工具为：
：（1）
a）（手动）千分表检定仪、光栅指示表检定仪和（电动）指示表检定仪的0.1μm档，均采用1级量块、示值误差的误差限不超过士0.1um的指示仪（如分辨力为0.01μm的数显电感测微仪）检验。
b）（手动）百分表检定仪、（电动）百分表检定仪和（电动）指示表检定仪的1um档，均采用2级量块、示值误差的误差限不超过土1μm的指示仪（如分度值为1um的扭簧表）检验，8.8.2检定仪示值误差检验的测量段和测量间隔见表4。7
