【FZ纺织行业标准】 氨纶整经机

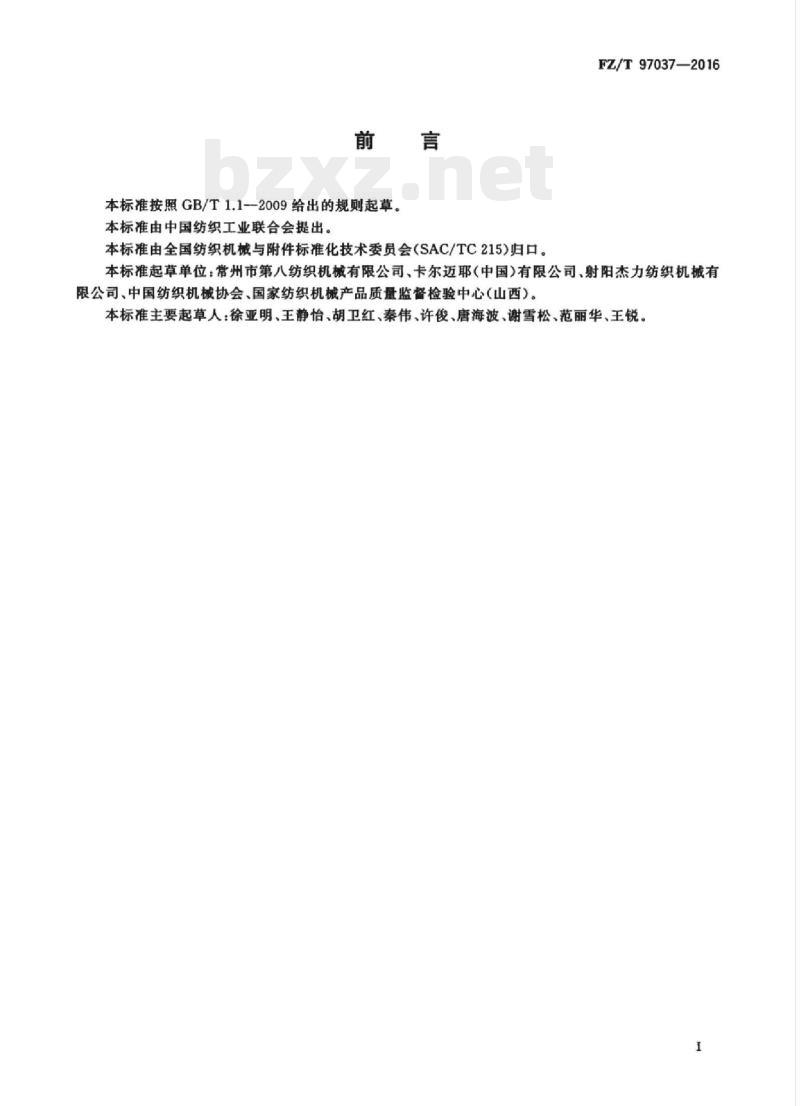

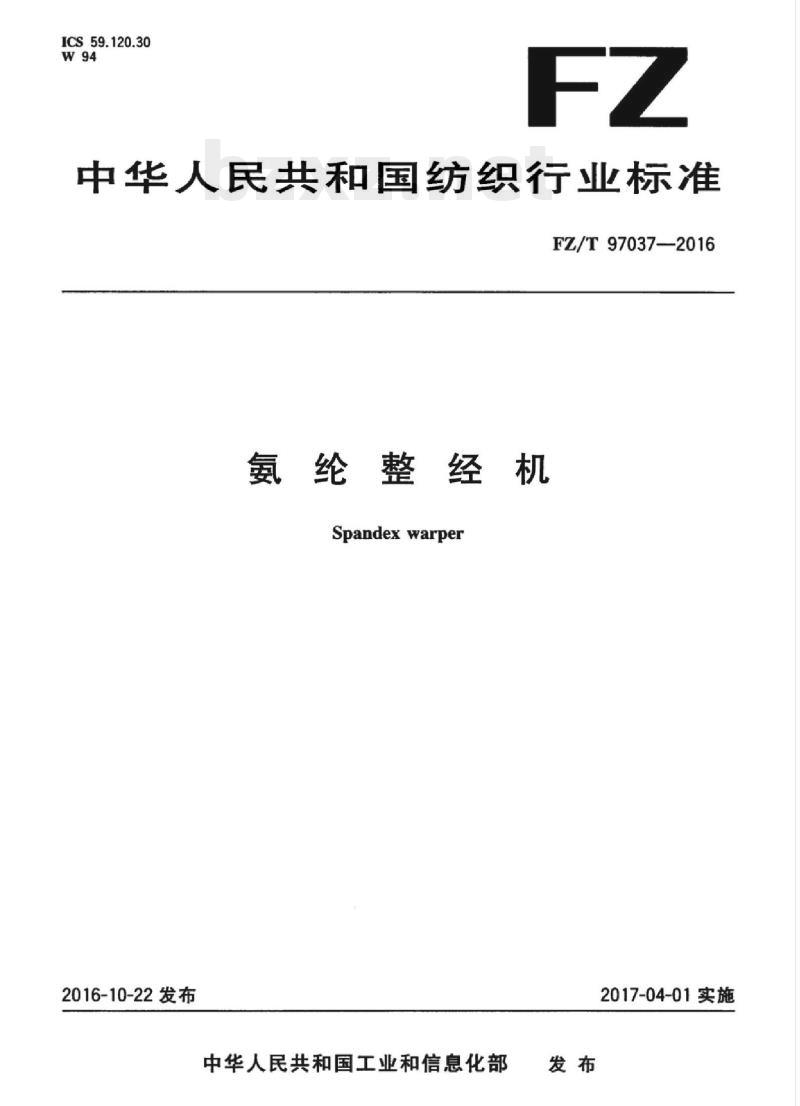

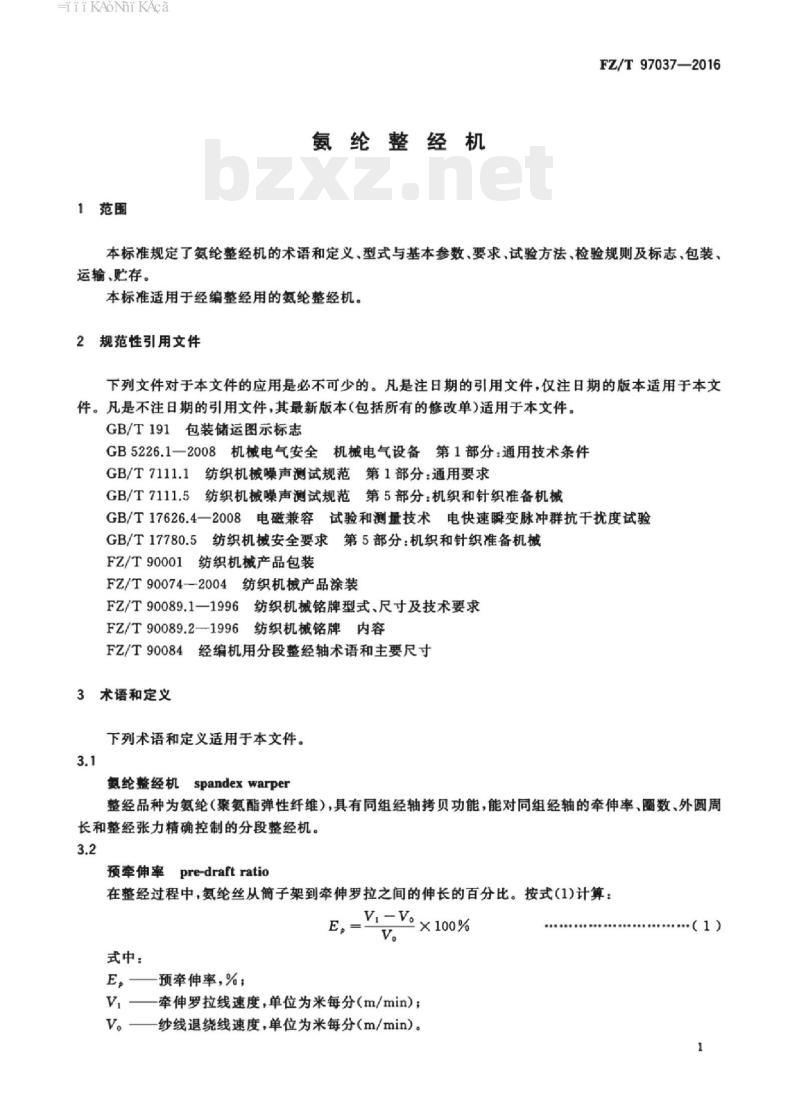

ICS 59.120.30 W94 中华人民共和国纺织行业标准 FZ/T 97037—2016 氨纶整经机 Spandex warper 2016-10-22发布 2017-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：常州市第八纺织机械有限公司、卡尔迈耶（中国）有限公司、射阳杰力纺织机械有限公司、中国纺织机械协会、国家纺织机械产品质量监督检验中心（山西）。 本标准主要起草人：徐亚明、王静怡、胡卫红、秦伟、许俊、唐海波、谢雪松、范丽华、王锐。 1 范围 本标准规定了氨纶整经机的术语和定义、型式与基本参数、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于经编整经用的氨纶整经机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 GB/T 7111.5 纺织机械噪声测试规范第5部分：机织和针织准备机械 GB/T 17626.4—2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗干扰度试验 GB/T 17780.5 纺织机械安全要求 第5部分：机织和针织准备机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074—2004 纺织机械产品涂装 FZ/T 90089.1—1996 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2—1996 纺织机械铭牌内容 FZ/T 90084 经编机用分段整经轴术语和主要尺寸 3 术语和定义 3.1 氨纶整经机 spandex warper 整经品种为氨纶（聚氨酯弹性纤维），具有同组经轴拷贝功能，能对同组经轴的牵伸率、圈数、外圆周长和整经张力进行精确控制的分段整经机。 3.2 预牵伸率 pre-draft ratio 在整经过程中，氨纶丝从筒子架到牵伸罗拉之间的伸长百分比，按式计算： E_p = (V_r - V_0) / V_0 × 100% 其中：V_r为牵伸罗拉线速度（m/min），V_0为纱线退绕线速度（m/min）。 3.3 全牵伸率 final draft ratio 在整经过程中，氨纶丝从筒子架到卷绕经轴之间的伸长百分比，按式计算： E_f = (V_w - V_0) / V_0 × 100% 其中：V_w为经轴卷绕线速度（m/min）。 4 型式与基本参数 4.1 型式 车头传动型式：直接或间接传动。 牵伸罗拉型式：主动牵拉式。 筒子架型式：积极送纱式。 制动型式：气动或其他同步制动式。 经轴夹紧型式：气动。 经轴升降型式：气动或电动。 4.2 主要参数 主要参数见表1，包括经轴规格、车头卷绕线速度、可设置纱线卷绕长度、适应筒子尺寸、筒子数量、筒子架层数、罗拉调速范围、接触压力调节范围、预牵伸率范围及全牵伸率范围等。 5 要求 5.1 成品质量 经纱卷绕表面应光滑、平整。 经纱圆柱面锥度差异值不大于0.25:100。 同组经轴圈数相等时外圆周长允差不大于0.3%。 产品不得出现毛丝或松紧纱现象。 5.2 功率 空载功率不大于额定功率的40%。 5.3 噪声和安全 全机发射声压级不大于80dB(A)，必要时按声功率级检测，全机噪声声功率级不大于90dB(A)。设备安全要求应符合GB/T 17780相关规定。
