【FZ纺织行业标准】 高速卷绕头

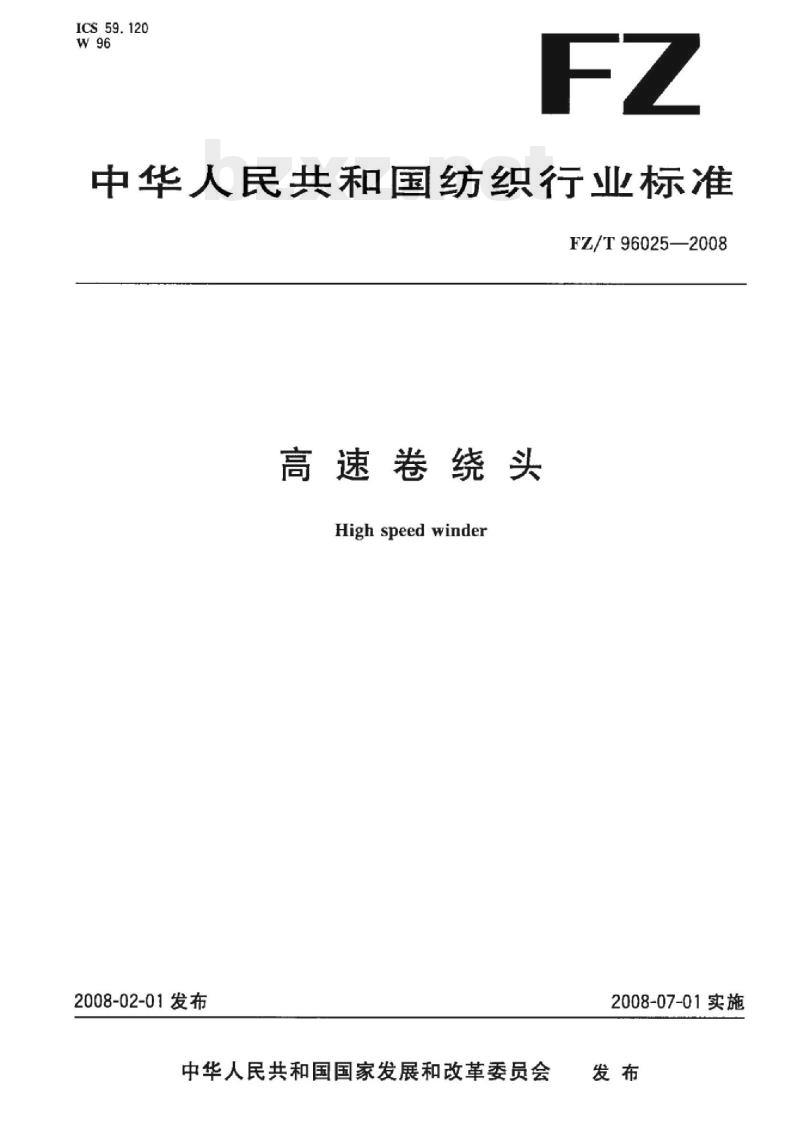

ICS59.120
中华人民共和国纺织行业标准
FZ/T96025—2008
高速卷绕头
Highspeedwinder
2008-02-01发布Www.bzxZ.net
中华人民共和国国家发展和改革委员会2008-07-01实施

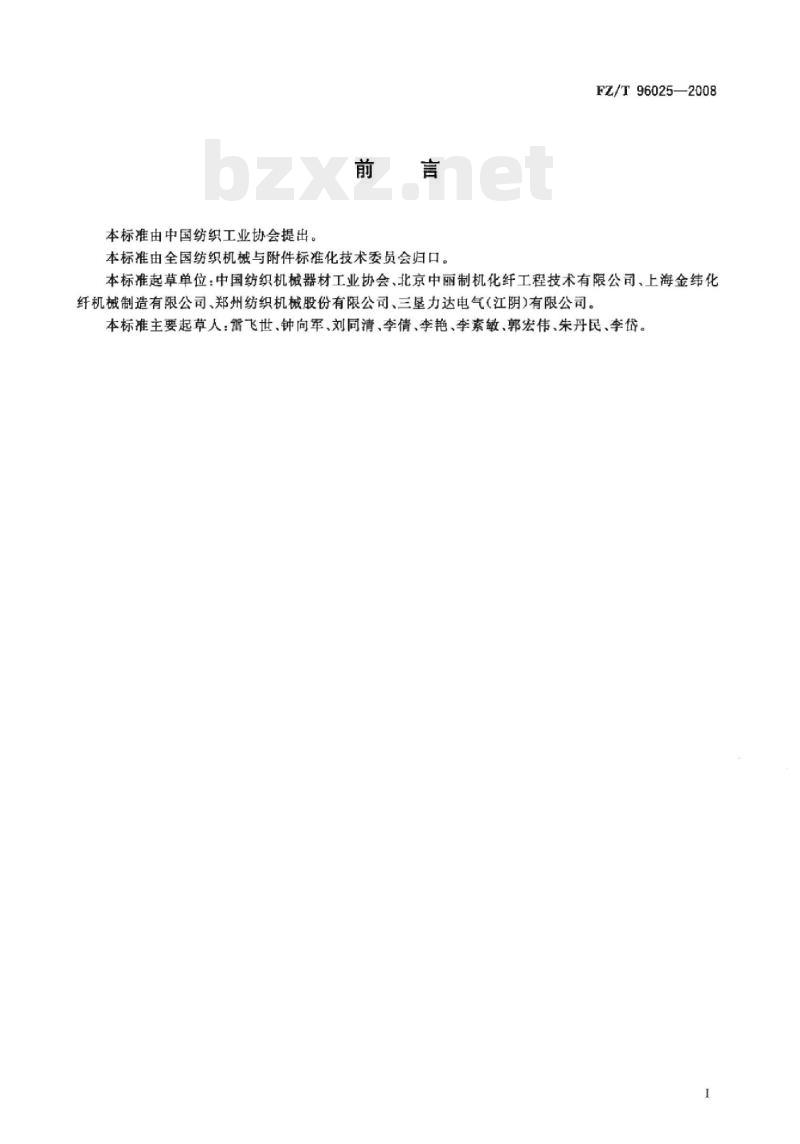

本标准由中国纺织工业协会提出。前
本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T96025—2008
本标准起草单位：中国纺织机械器材工业协会、北京中丽制机化纤工程技术有限公司，上海金纬化纤机械制造有限公司、郑州纺织机械股份有限公司、三垦力达电气（江阴)有限公司。本标准主要起草人：雷飞世，钟向军，刘同清、李倩、李艳、李素敏、郭宏伟、朱丹民、李岱。1

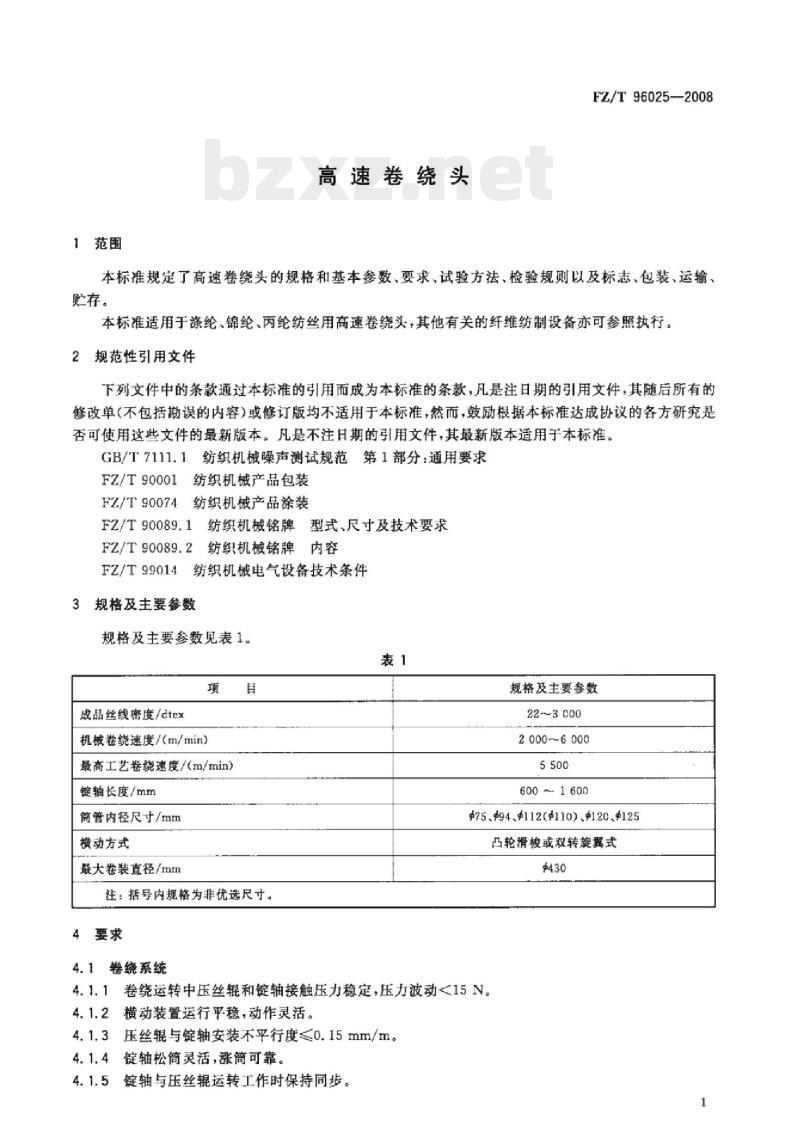

1范围
高速卷绕头
FZ/T96025-—2008
本标准规定了高速卷绕头的规格和基本参数、要求、试验方法，检验规则以及标志、包装、运输、贮存。
本标准适用于涤纶、锦纶、丙纶纺丝用高速卷绕头，其他有关的纤维纺制设备亦可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7111.1纺织机械噪声测试规范第1部分：通用要求FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T99014纺织机械电气设备技术条件规格及主要参数
规格及主要参数见表1。
成品丝线密度/dtex
机械卷绕速度/(m/min）
最高工艺卷绕速度/(m/min）
键轴长度/mm
简管内径尺寸/mm
横动方式
最大卷装直径/rmtm
注：括号内规格为非优选尺寸。4要求
4.1卷绕系统
规格及主要参数
22-3000
2000~6000
6001600
中75.94、112（$110）、120、$125凸轮滑校或双转旋翼式
4.1.1卷绕运转中压丝辊和锭轴接触压力稳定，压力波动<15N。横动装置运行平稳，动作灵活。4.1.2
4.1.3压丝辊与锭轴安装不平行度≤0.15mm/m。锭轴松筒灵活，涨筒可靠。
锭轴与压丝辊运转工作时保持同步。HiiKAoNiKAca
FZ/T96025—2008

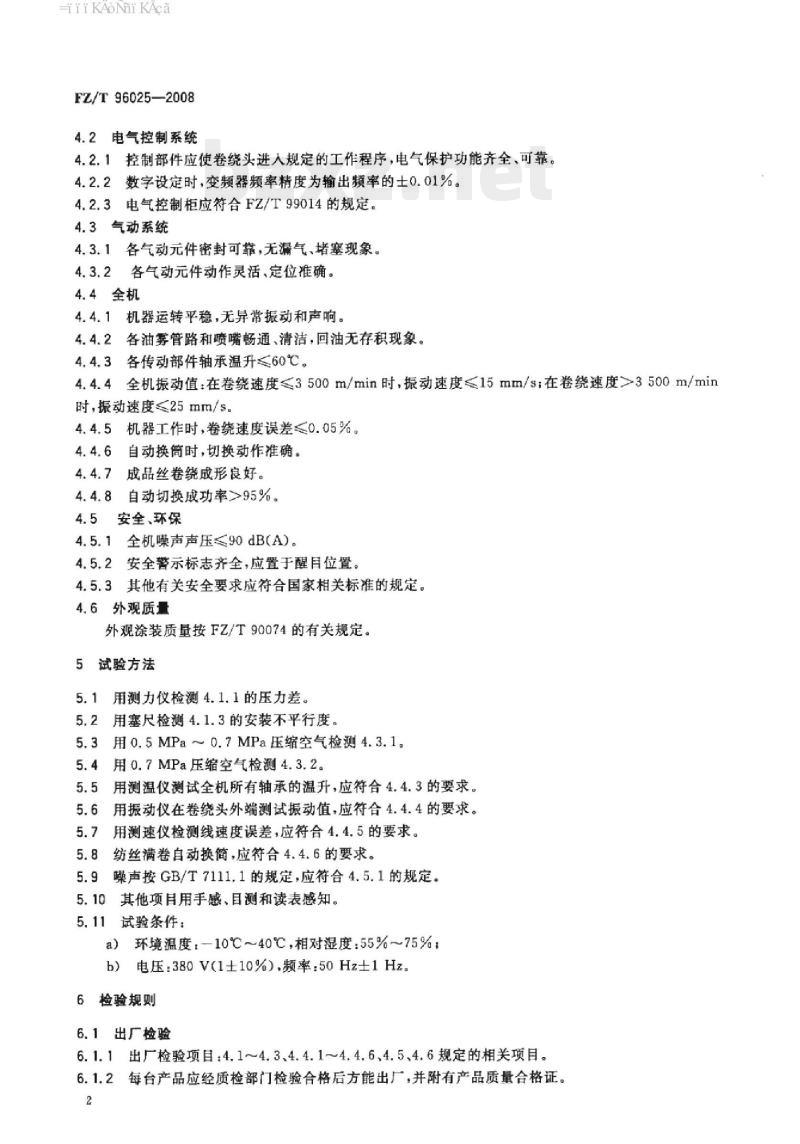

4.2电气控制系统
4.2.1控制部件应使卷绕头进人规定的工作程序，电气保护功能齐全、可靠。4.2.2数字设定时，变频器频率精度为输出频率的士0.01%。4.2.3电气控制柜应符合FZ/T99014的规定，4.3气动系统
4.3.1各气动元件密封可靠，无漏气、堵塞现象。4.3.2各气动元件动作灵活、定位准确。4.4全机
4.4.1机器运转平稳，无异常振动和声响。4.4.2各油雾管路和喷嘴畅通、清洁，回油无存积现象。各传动部件轴承温升≤60℃。
4.4.4全机振动值：在卷绕速度≤3500m/min时，振动速度≤15mm/s；在卷绕速度>3500m/min时，振动速度≤25mm/s
机器工作时，卷绕速度误差≤0.05%4.4.5
自动换筒时，切换动作准确。
成品丝卷绕成形良好。
自动切换成功率>95%。
4.5安全、环保
4.5.1全机噪声声压≤90dB(A)。安全苦示标志齐全，应置于醒目位置。4.5.2
其他有关安全要求应符合国家相关标准的规定。4.5.3
4.6外观质量
外观涂装质量按FZ/T90074的有关规定。5试验方法
5.1用测力仪检测4.1.1的压力差。5.2用塞尺检测4.1.3的安装不平行度。5.3用0.5MPa～0.7MPa压缩空气检测4.3.1。5.4用0.7MPa压缩空气检测4.3.2。5用测温仪测试全机所有轴承的温升，应符合4.4.3的要求。5.5
6用振动仪在卷绕头外端测试振动值，应符合4.4.4的要求。5.6
5.7用测速仪检测线速度误差，应符合4.4.5的要求。5.8纺丝满卷自动换简，应符合4.4.6的要求。噪声按GB/T7111.1的规定，应符合4.5.1的规定。5.9
5.10其他项目用手感，目测和读表感知。5.11
试验条件：
a）环境温度：10℃~40℃，相对湿度：55%～75%b)
电压：380V(1±10%），频率：50Hz士1Hz。6检验规则
6.1出厂检验
6.1.1出厂检验项目：4.1~4.3、4.4.1~~4.4.6、4.5.4.6规定的相关项目6.1.2每台产品应经质检部门检验合格后方能出厂，并附有产品质量合格证。2
KAoNiKAca
FZ/T96025-2008

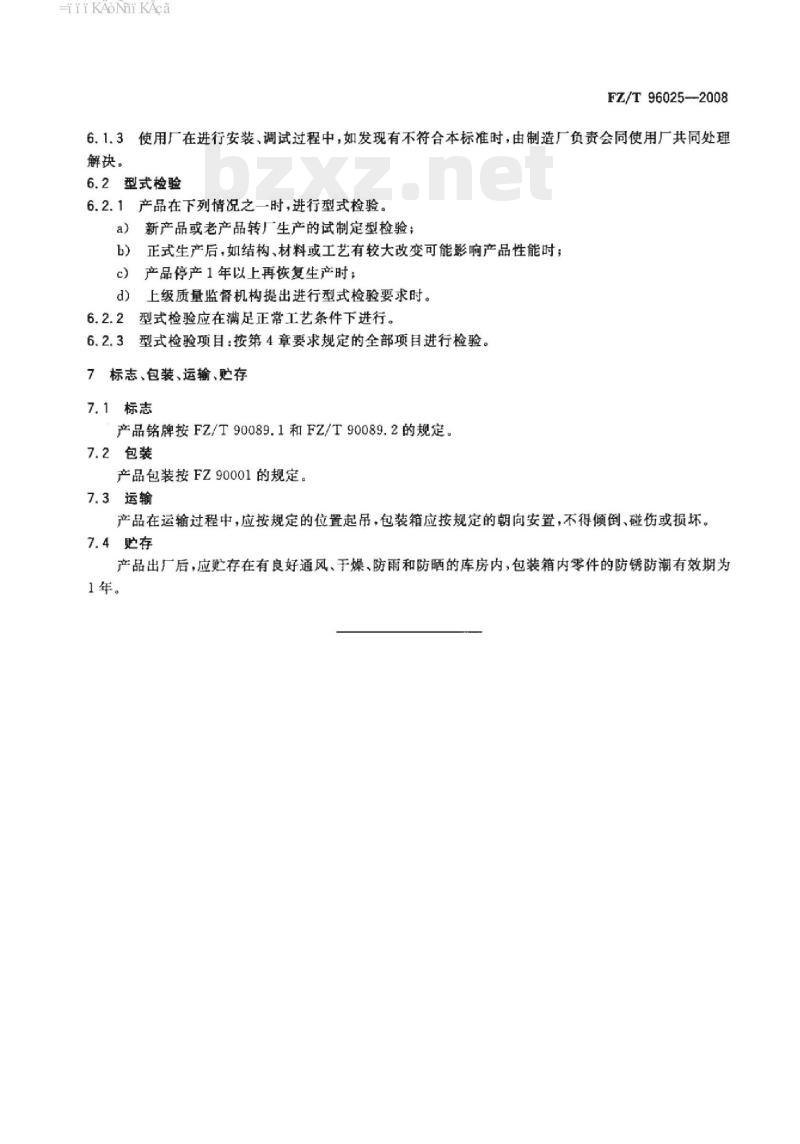

6.1.3使用厂在进行安装，调试过程中，如发现有不符合本标准时，由制造厂负责会同使用厂共同处理解决。
6.2型式检验
6.2.1产品在下列情况之一时，进行型式检验。新产品或老产品转厂生产的试制定型检验；a）
正式生产后，如结构、材料或工艺有较大改变可能影响产品性能时；产品停产1年以上再恢复生产时：c
上级质量监督机构提出进行型式检验要求时。型式检验应在满足正常工艺条件下进行。6.2.2
型式检验项目：按第4章要求规定的全部项目进行检验。标志、包装、运输、贮存
7.1标志
产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。7.2包装
产品包装按FZ90001的规定。
7.3运输
产品在运输过程中，应按规定的位置起吊，包装箱应按规定的朝向安置，不得倾倒、碰伤或损坏。7.4存
产品出厂后，应存在有良好通风、于燥、防雨和防晒的库房内，包装箱内零件的防锈防潮有效期为1年。
