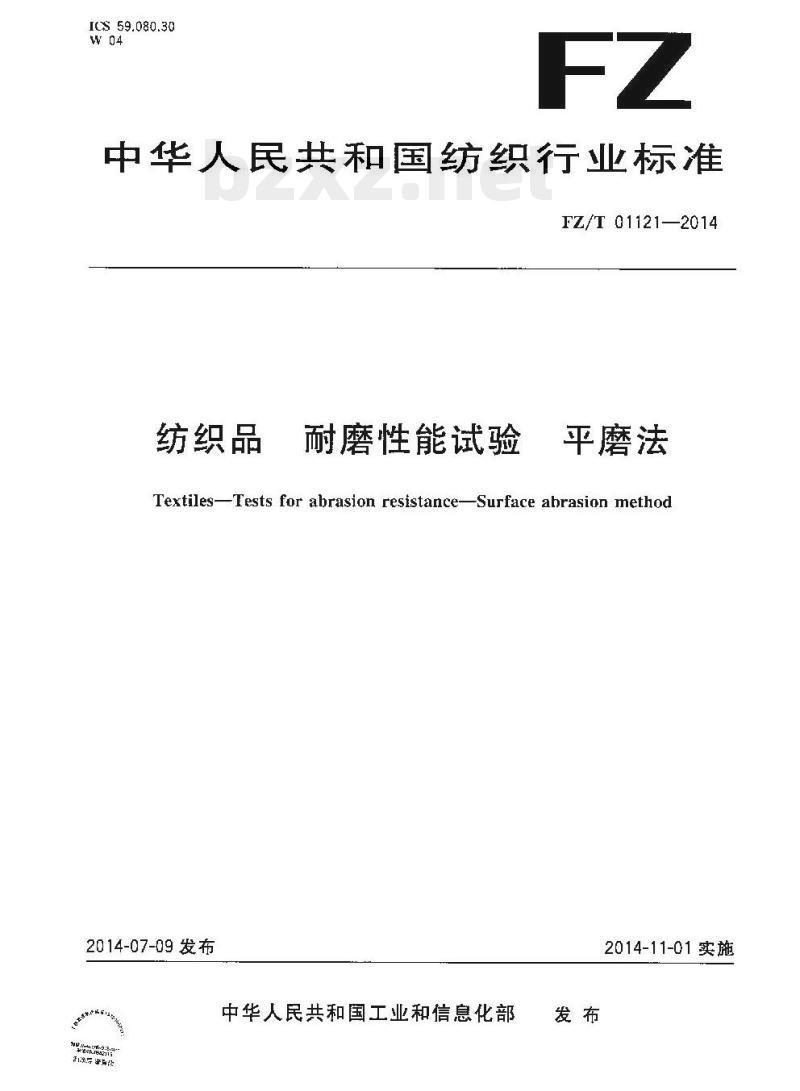

【FZ纺织行业标准】 纺织品耐磨性 能试验平磨法

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T 01121—2014
纺织品
耐磨性能试验免费标准下载网bzxz
平磨法
Textiles-Tests for abrasion resistance-Surface abrasion method2014-07-09发布
21金号连事店
中华人民共和国工业和信息化部发布
2014-11-01实施

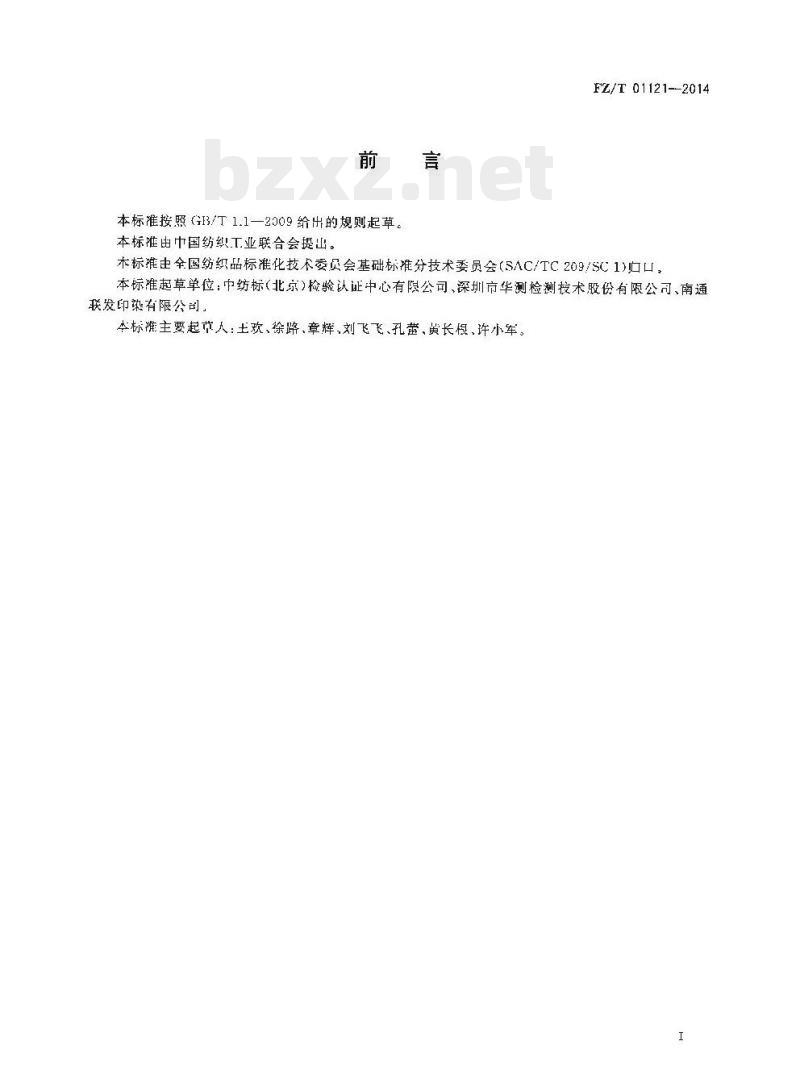

本标准按照GB3/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T01121--2014
本标准史全国纺织品标准化技术委员会基础标准分技术委员会(SAC/TC209/SC1)归口，本标准起草单位：中纺标（北京）检验认证中心有限公司、深圳市华测检测技术股份有限公可、南通联发印染有限公司，
本标雄主要起草人：土欢、徐路、章辉，刘飞飞、孔莹、黄长根、许小军。H

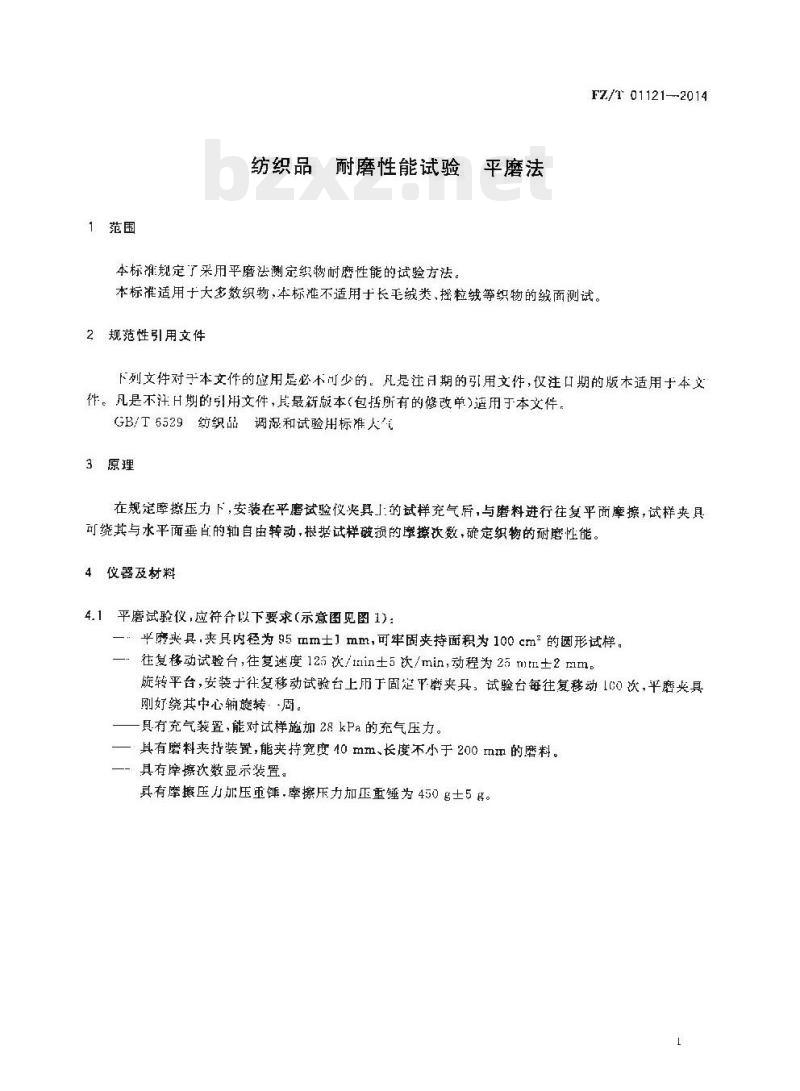

1范围
纺织品耐磨性能试验
平磨法
本标准规定了采用平磨法测定织物耐磨性能的试验方法。FZ./T01121-2014
本标准适用于大多数织物，本标准不适用于长毛绒类、摇粒绒等织物的绒雨测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版木适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件，GB/T6529织品调凝和试验用标准人3原理
在规定摩擦压力下，安装在平磨试验仪央：的试样充气后，与磨料进行往复平而摩擦，试样夹具可绕其与水平面垂自的轴自由转动，根试样破损的摩擦次数，确定织物的耐磨性能。4仪器及材料
4.1平磨试验仪，应符合以下要求(示意图见图1)：一\半磨来具，夹具内径为95mm士1mm，可牢固夹持面积为100cm的圆形试样。往复格动试验台，往复速度125次/tnin土5次/min，动程为25nitm土2mm。旋转平台，安装于往复移动试验台上用于固定平夹具，试验台每往复移动1C0次，平磨夹具刚好绕其中心辅旋转··周。
-具有充气装置，能对试样施加28kPa的充气压力。具有磨料夹持装置，能夹持宽度40mm、长度不小于200mm的磨料。具有痒擦次数显示装置。
真有摩擦压力加压重锤摩擦压力加压重锤为450多士5%。1
FZ/T 01121—2014

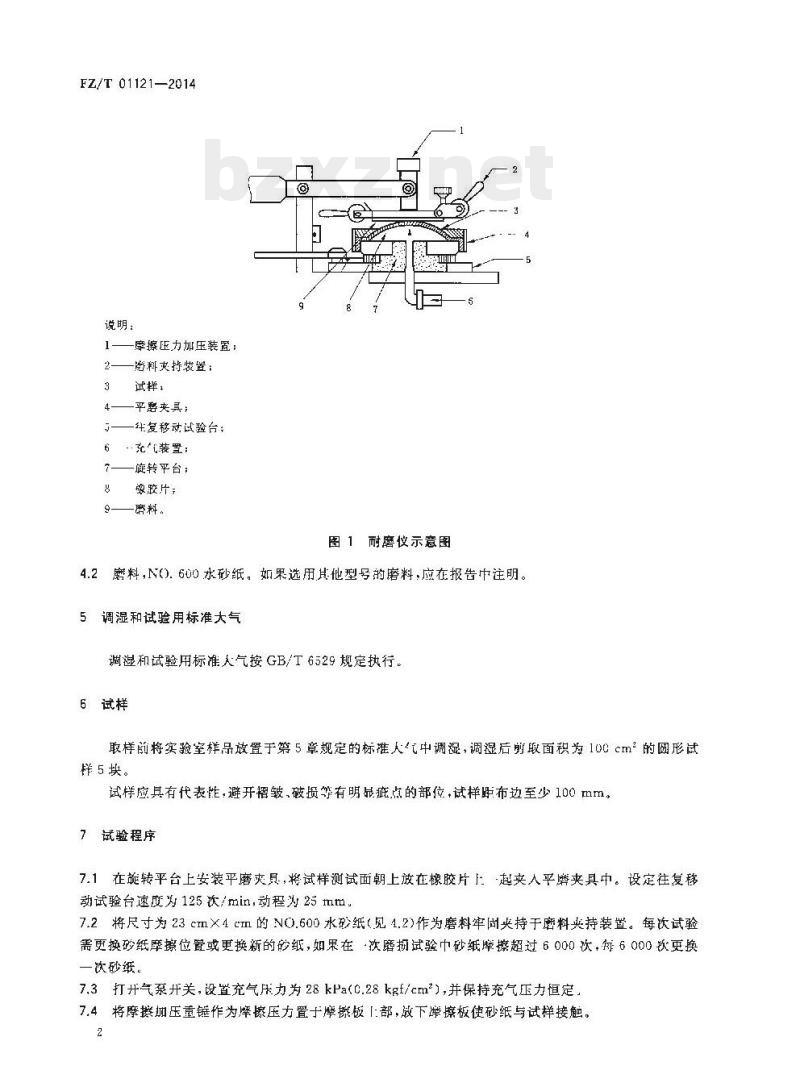

说明：
摩擦压力加压装置：
一密料爽持装置：
试样，
平路夹真：
一往复移动试验台：
充装置；
旋转平台：
像胶片；
磨料。
图1耐磨仪示意图
磨料，N0.600水砂纸。如果选用其他型号的磨料，应在报告中注明。4.2
5调湿和试验用标准大气
谢湿和试验用标准人气按GB/T6529规定执行。6试样
取样前将实验室样品放置于第5 章规定的标准人中调湿，调混后剪取面积为10C cm的國形试5块。
试样应其有代表能，避开褶皱、破损等有明显症点的部位，试样距布边至少100mm。7试验程序
7.1在旋转平台上安装平磨具，将试样测试面朝上放在橡胶片上起夹人平磨夹具中。设定往复移动试验台速度对125饮/mim，动程为25mm，7.2将尺寸为23cm×4cm的 NO.600水码纸(见4.2)作为磨料牢固央持于磨料爽持装置。每次试验需更换砂纸摩擦微置或更换新的够纸，如果在·次磨捆试验巾砂纸摩擦超过6000次，每6000软更换一次砂纸。
7.3打开气泵开关，设置充气压力为28kPa(C.28kgf/cm*），并保持充气压力恒定，7.4将摩加压重作为摩压力置于摩擦板「部，放下摩擦板使砂纸与试样接触。2
F7./T01121-—2014

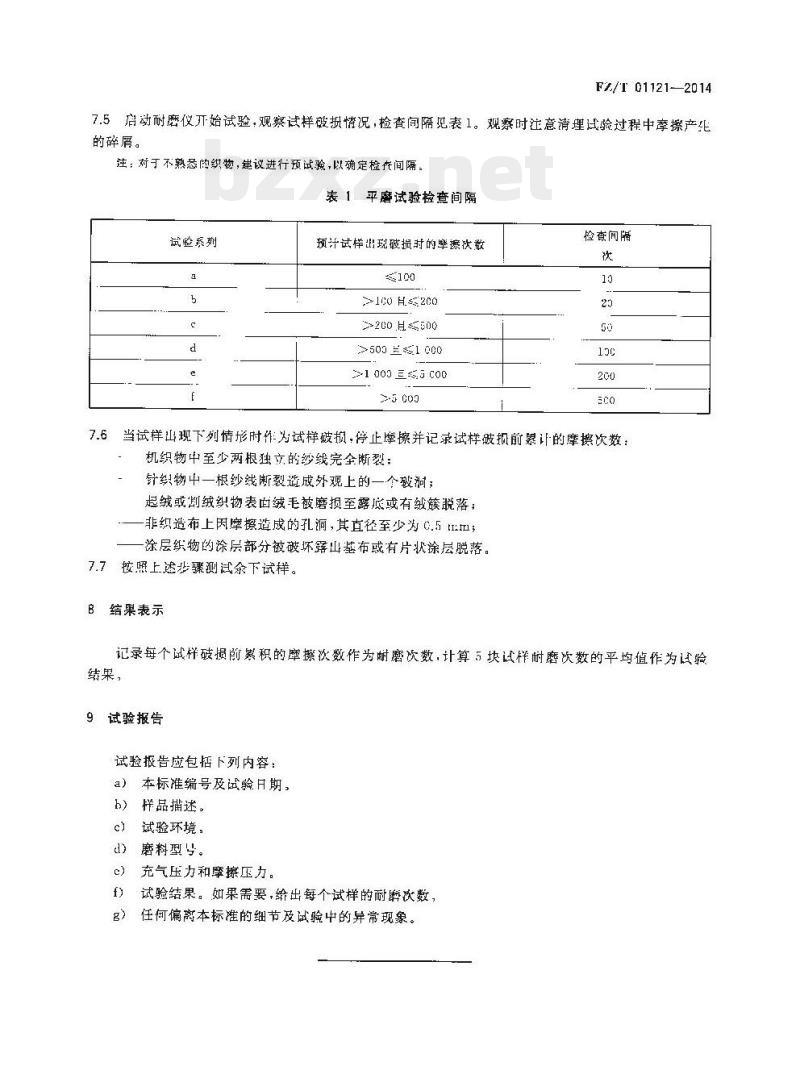

7.5肩动耐磨仪开始试验，观察试样破损情况，检查间隔见表1。观察时注意清理试验过程中摩擦产化的碎屑。
注：对于不熟悉的织物，建议进行预试验以确定检代间隔。表1平磨试验检查间隔
试验紧列
预计试梓出现破损时的摩察次数100
>1C0 H200
>200.H≤500
505E1000
>1 000 三*5 C00
>5 cos
检查间陷
7.6当试样出现下列情形时作为试样破损，停止摩擦并记录试样破损前累计的摩擦次数：机织物中至少两根独立的纱线完全断裂：针织物中一根纱线断裂造成外观上的一个破洞；起绒或削绒织物表面绒毛被磨损至露底或有绒簇脱落；-非织造布上因摩擦造成的孔洞，其直径至少为C.5；涂层织物的涂层部分被破坏露山基布或有片状涂层脱落。7.7按照上步骤测试余下试样。
B结果表示
记录每个试样破损前累积的摩擦次数作为耐磨次数，计算5块试样耐磨次数的平均值作为试验结果，
9试验报告
试验报告应包括下列内容：
本标准编号及试验月期，
样品描述。
试验环境。
磨料型。
充气压力和摩擦压力。
试验结果。如果需要，给出每个试样的耐次数，f)
任何偏离本标准的细节及试验中的异常现象。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
