【HJ环境保护标准 JT交通运输标准】 喷射式汽车外部清洗机

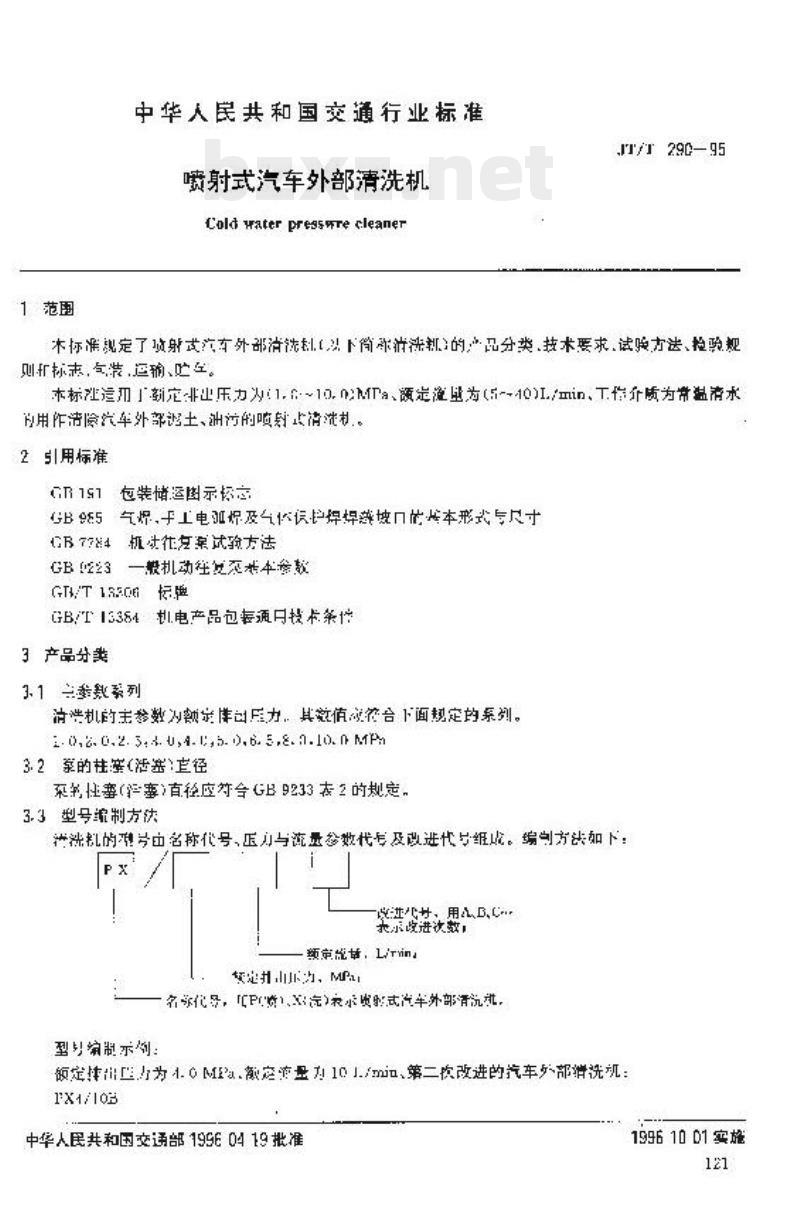

JT 1994~1997年交通行业标准汇编 1994-~1997 Nian Jiaotong Hangye Biaozhun Huibian （汽车） 1 范围 中华人民共和国交通行业标准 喷射式汽车外部清洗机 Cold water pressure cleaner JT/T 290—95 本标准规定了喷射式汽车外部清洗机（以下简称清洗机）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于额定压力1.6～10.0 MPa、额定流量为5～40 L/min、工作介质为常温流体的用于清洗汽车外部土、油污的喷射式清洗机。 2 引用标准 GB 191 包装储运图示标志 GB 95 气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸 GB 7784 机电产品包装通用技术条件 GB 223 一般机械制造基本技术 GB/T 18206 标牌 GB/T 13364 机电产品包装通用技术条件 3 产品分类 3.1 主要参数系列 清洗机的主要参数为额定排出压力，其数值应符合系列规定：1.0、2.0、2.3、4.0、4.1、5.0、6.5、8.0、10.0 MPa。 3.2 柱塞（活塞）直径 系列柱塞直径应符合GB 9233表2规定。 3.3 型号编制方法 清洗机型号由名称代号、压力与流量参数代号及改进代号组成。 示例：额定压力4.0 MPa、流量10 L/min、第二次改进的汽车外部清洗机型号表示方法为：1X1/10B。 4 技术要求 4.1 一般要求 4.1.1 清洗机应按规定程序批准的图样及技术文件制造。 4.1.2 外购件、外协件应有合格证明文件，经检验合格后方可装配。 4.1.3 清洗机结构应便于维修、检查和拆装，动作应灵活可靠。 4.1.4 外表面应平整清洁，无毛刺、裂纹、起泡等缺陷，金属件应进行防锈处理，涂层应均匀牢固，无脱落、起泡现象。 4.1.5 焊缝应平整均匀，不得有裂纹、漏焊等缺陷。 4.1.6 正常工作时不得有异常振动和噪声，紧固件不得松动。 4.1.7 应设置可靠接地装置并有明显标识，动力装置应设防护罩。 4.2 性能要求 4.2.1 泵的容积效率和总效率应符合规定表格要求。 4.2.2 在配套高压胶管长度不小于10 m时，液能利用率应符合规定。 4.2.3 噪声不应超过规定限值（dB(A)）。 4.2.4 当转速小于1500 r/min时吸程不小于3 m。 4.2.5 运行中泵内机油温升不超过规定值，最高温度不大于75℃。 4.2.6 在额定压力下运行50 h后，各项效率指标不低于规定值的90%。 4.2.7 清洗机杂质含量不大于150 mg/L。 4.2.8 应设调压及卸荷装置，在规定压力范围内应平稳调节。 4.2.9 运行时各密封处不得泄漏。 4.2.10 电源绝缘电阻不小于20 MΩ，并能承受1500 V、50 Hz耐压1 min试验无击穿。 4.3 主要部件 4.3.1 泵体应具有足够强度，耐压试验后不得出现变形或渗漏。 4.3.2 喷枪应动作灵敏、安全可靠，不得漏水，喷头在规定压力下偏差不超过15%。 4.3.3 调压安全阀应灵敏可靠、调节准确。 当喷枪关闭时，系统最大排出压力不超过额定值的1.2倍。 4.3.4 高压胶管承压能力应不低于系统最大排出压力的3～5倍。 5 试验方法 5.1 试验条件 5.1.1 试验介质为清水。 5.1.2 试验仪器、仪表精度应符合规定要求，并在有效检定周期内使用。
