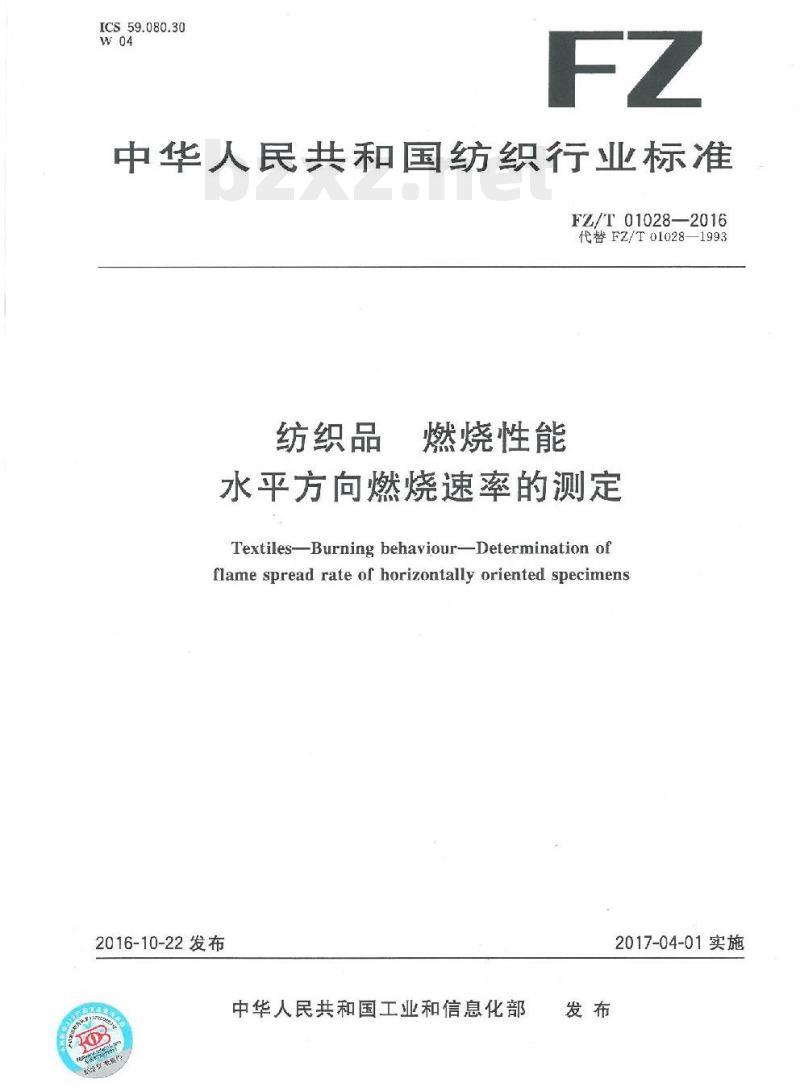

【FZ纺织行业标准】 纺织品燃烧性能水平方向燃烧速率的测定

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01028—2016
代替FZ/T01028—1993
纺织品
燃烧性能
水平方向燃烧速率的测定
Textiles-Burning behaviour-Determination offlame spread rate of horizontally oriented specimens2016-10-22发布
中华人民共和国工业和信息化部2017-04-01实施

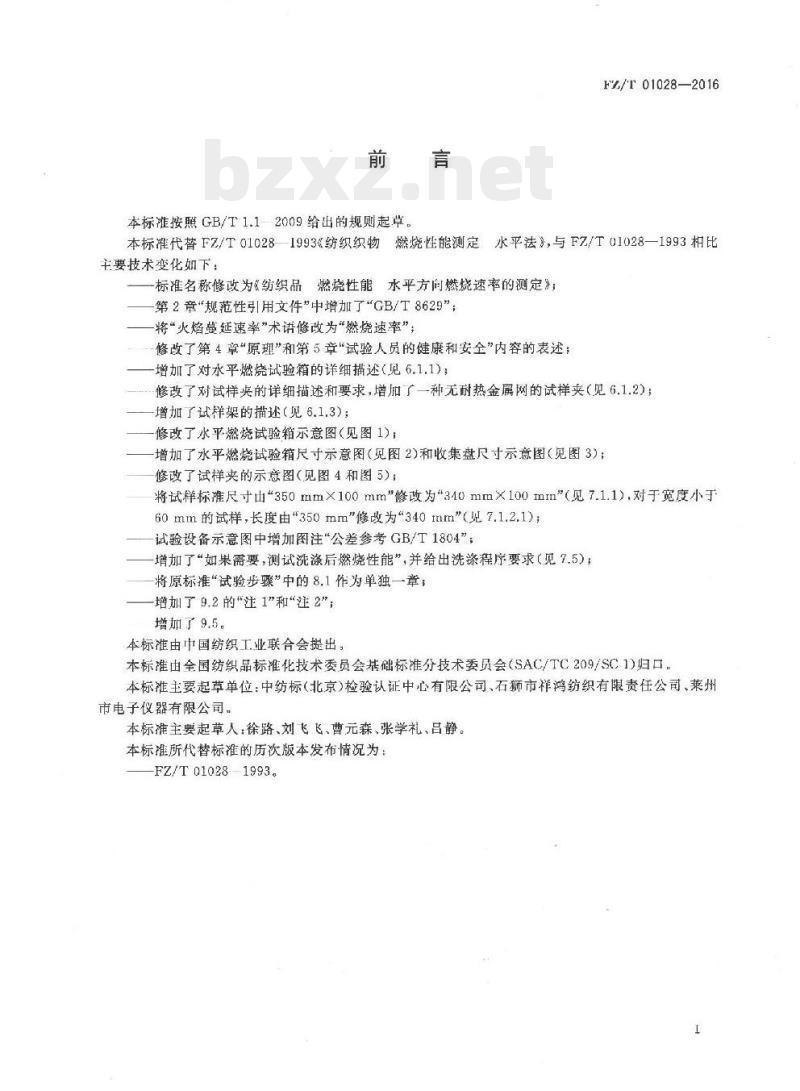

本标准按照GB/T1.1-2009给出的规则起草。FL/T01028-2016
本标准代替FZ/T01028—1993《纺织织物燃烧性能测定水平法》，与F7/T01028—1993相比主要技术变化如下：
标准名称修改为《纺织品燃烧性能水平方向燃烧速率的测定》；第2章\规范性引用文件”中增加了“GB/T8629”；将“火焰蔓延速率”术语修改为“燃烧速率”；修改了第4章“原理”和第5章“试验人员的健康和安全”内容的表述；增加了对水平燃烧试验箱的详细描述（见6.1.1)，修改了对试样央的详细描述和要求，增加了一种无耐热金属网的试样夹（见6.1.2)；增加了试样架的描述（见6.1.3）；修改了水平燃烧试验箱示意图（见图1）：增加了水平燃烧试验箱尺寸示意图（见图2）和收集盘尺寸示意图（见图3）：修改了试样夹的示意图（见图4和图5）：将试样标准尺寸山350mm×100mm修改为\340mm×100mm\（见7.1.1），对于宽度小于60mm的试样，长度由\350mm\修改为340mm\（见7.1.2.1）；试验设备示意图中增加图注“公差参考GB/T1804”；增加了“如果需要，测试洗涤后燃烧性能”，并给出洗涤程序要求（见7.5）将原标准“试验步骤”中的8.1作为单独一章；增加了9,2的“注1”和“注2”；增加了9.5
本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)）归口。本标准主要起草单位：中纺标（北京）检验认证中心有限公司、石狮市祥鸿纺织有限责任公司、莱州市电子仪器有限公司。
本标准主要起草人：徐路、刘飞飞、曹元森、张学礼、吕静。本标准所代替标准的历次版本发布情况为FZ/T010281993。

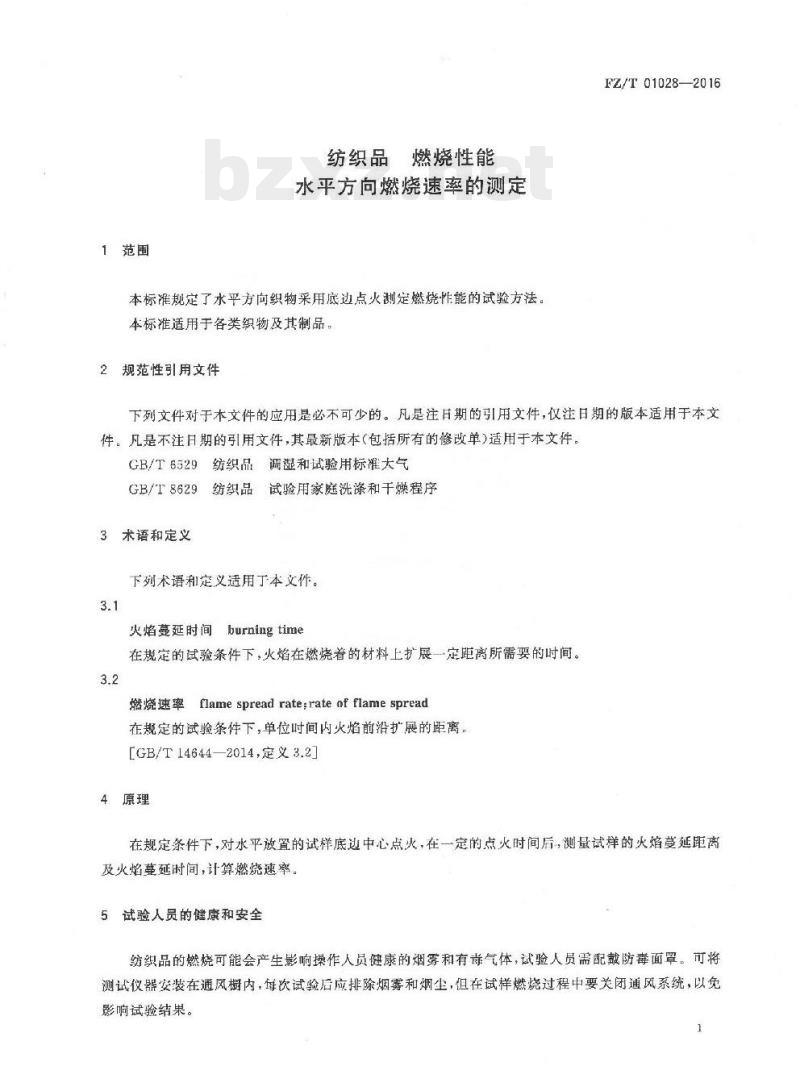

1范围
纺织品燃烧性能
水平方向燃烧速率的测定
本标准规定了水平方向织物采用底边点火测定燃烧性能的试验方法。本标准适用于各类织物及其制品。2规范性引用文件
FZ/T01028—2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气GB/T8629纺织品试验用家庭洗涤和干蝶程序3术语和定义
下列术语和定义适用于本文件。3.1
火焰蔓延时间burning time
在规定的试验条件下，火焰在燃烧着的材料上扩展一定距离所需要的时间。3.2
燃烧速率lamespreadrate;rateof flamespread在规定的试验条件下，单位时间内火焰前沿扩展的距离，[GB/T14644—2014,定义3.2]
4原理
在规定条件下，对水平放置的试样底边中心点火，在一定的点火时间后，测量试样的火焰蔓延距离及火焰蔓延时间，计算燃烧速率。试验人员的健康和安全
纺织品的燃烧可能会产生影响操作人员健康的烟雾和有毒气体，试验人员需配裁防毒面罩，可将测试仪器安装在通风橱内，每次试验后应排除烟雾和烟尘，但在试样燃烧过程中要关闭通风系统，以免影响试验结果。
FZ/T 01028—2016
6设备和材料
6.1水平燃烧试验。
6.1.1水平燃烧试验箱：由耐热及耐烟雾侵蚀的材料制成。箱的前部设有由耐热耐烟雾侵蚀的透明材料制作的观察门。箱的底部有10个直径为19mm的通风孔，箱的底部放置一个收集熔融滴落物的盘，该收集盘放置在两排通风孔之间而又不影响通风孔的通风。箱的顶部四周各有一条通风槽。箱的左右两侧各有·个小门，一个用于取放试样夹，另一个用于通燃气管。箱的内部设有水平试样架。整个试验箱由4只高10mm的支脚支承。见图1图2和图3。水平燃烧试验箱
注：公差参考GB/T180
注：公差参考GB/T1804。
通风糖
点火器
63.5,63.5,63.5
图3收集盘尺寸示意图
FZ/T01028--2016
单位为毫米
单位为旁米
6.1.2试样夹，包括两种，一种为无耐热金属丝的试样夹，另一种为有耐热金属丝的试样夹。两种试样夹皆由两块厚9mm，长360mm，宽100mm的U形耐腐蚀金属板构成，其内框尺寸为330mm×50mm。见图4。
试样夹的上夹板上应有3个标记线，分别称为第一标记线、第二标记线和第三标记线，其距离试样来底边分别为38mm.138mm和292mm。有耐热金属丝的试样夹的下夹板上每隔25mm距离增加一根直径为0.25mm的耐热金属丝。见图5。3
FZ/T01028—2016
注：公差参考GB/T1804。
试样类
外侧面
注：公差参考GB/T1804。
图4试样夹示意图
四楼0.50.5
四裤2X2
图5有耐热金属丝的下夹板截面图试格
长度方向
单位为毫米
单位为意米
6.1.3试样架：由耐腐蚀金属制成，可支撑、固定试样夹，使其呈水平放置，并方使推拉取放试样夹，6.1.4点火器：管口内径为9.5mm，当点火器置于燃烧试验箱内时，其喷嘴中心距离试样测试面19mm(见图2)。
6.1.5金属梳：长度至少为110mm，每25mm内有7个～8个光滑圆齿。温度计：精度不低于1℃。
2气体：工业用丙烷或丁烷气体。6.2
6.3秒表：精度不低于0.1s。
6.4密封容器，
6.5直尺：最小刻度不得大于1mm。4
7试样准备
7.1试样尺寸
7.1.1每块试样的标准尺寸应为340mm×100mm。FZ/T01028—2016
7.1.2特殊产品，不足以制成标准尺寸的试样，则应符合下列条件之一，以保证试样经（纵）向或纬（横）向被试样夹夹持。
7.1.2.1对宽度小手60mm的试样，长度取340mm7.1.2.2对宽度为60mm~100mm的试样，长度至少取160mm。7.2试样数量
每一样品，经（纵）、纬（横）向各取5块，其中长边方向与织物的经（纵）向或纬（横）向平行。7.3试样调湿
试样放置在GB/T6529规定的标准大气条件下进行调湿，调至平衡，然后将调湿后的试样放人密封容器内。
7.4刷毛
非绒面纺织品不需要经过刷毛程序。对于拉绒、起绒、族绒等绒面纺织品，把试样放在平整的台面上，用金属梳逆绒毛方向梳两次，使火焰能逆绒毛方向蔓延。
7.5洗涤后试验
如果需要，测试洗涤后燃烧性能，洗涤符合GB/T8629的规定，其中洗涤程序选用4N正常搅拌程序，加入208士1g标准洗涤剂3，至少洗涤1次或利益双方协商确定洗涤次数，洗涤完成后悬挂晾干，试样表面应平整无皱被，将洗涤下燥后的试样再按照第7章～第10章进行测试。8试验条件
在温度为15℃～30C，相对湿度为30%～80%的大气条件中进行试验。9试验步骤
9.1打开气体供给阀，点着点火器，调节火焰高度，使其稳定达到38mm士2mm。在开始第-次试验前，火焰应在此状态下稳定地燃烧至少1min，然后熄灭火焰。9.2将试样从密封容器内取出，装人试样夹中，试样测试面朝下，确保试样短边与试样夹底边齐平，试样应尽可能地保持平整：
注1：对于硬挺不易凹陷变形的试样可以选用无耐热金属网的试样夹，对于比较柔软的试样或是特殊产品尺寸的试样宜选用有耐热金属网的试样夹！注2：试样测试面通常为使用面，若无法确定，利益双方协商确定测试面或两面都进行测试，9.3将安装好的试样夹放入试样架中，使试样夹的短边中心位于点火器喷嘴正工方，9.4关闭箱门，点着点火器，使火焰与试样表面接触15s。从密封容器中取出试样到点燃试样的时间不得超过609。
FL/T 01028-2016
9.5观察试样的燃烧状态，是否有滴落物。对于复合类以及厚重类的样品，观察试样测试面的反面是否出现燃烧较快的现象。
9.6测量火焰蔓延时间和距离，分别精确至0.1s和1mm。火焰根部蔓延至第一标记线时开始计时。火焰根部蔓延至第三标记线时停止计时，记录火焰蔓延时间，并记录火焰蔓延距离为251mm。火焰根部蔓延至第三标记线前熄灭，停止计时，并测量第一标记线至火焰熄灭处的最大距离。长度不足340mm的试样，测量火焰根部从第一标记线蔓延至第二标记线的时间，记录火焰募延时间，并记录火焰蔓延距离为100mm
9.7打开风扇，将试验中产生的烟气排出。观察试样燃烧后的特征（如炭化、熔融、收缩、卷曲），并记录。
9.8打开试验箱，清除碎片。用温度计测定箱内温度，确定温度在15℃～30℃范围时，再测试下一块试样。
10结果计算
10.1燃烧速率按式(1)计算：
式中：
一燃烧速率，单位为毫米每分钟（mm/min）B
L-一火焰蔓延距离，单位为毫米（mm）；t一一火焰蔓延距离L对应的蔓延时间，单位为秒(s)。根据式(1)计算每块试样的燃烧速率，结果修约至0.01mm/min。分别计算经（纵）向、纬（横）向5块试样燃烧速率的平均值，结果修约至0.1mm/min。10.2试样无法点燃或火焰蔓延至第一标记线前熄灭，火焰燃烧速率均记为0mm/min。11试验报告
报告应包含下列内容：
a）试验是按本标准进行的；
b）样品的描述以及测试面：
c）试验时的大气条件：
d）试验时选用的气体；
特殊产品的试样尺寸；
试样安装时·是否使用了有耐热金属丝的试样夹；试样燃烧速率的实测值及其平均值：如试样蔓延至第三标记线前熄灭，写明试样火焰蔓延时间g)
和距离；
h）若测试了洗涤后的燃烧性能，记录洗涤次数以及洗涤后试样燃烧速率的实测值及其平均值；如试样蔓延至第三标记线前熄灭，写明试样火焰蔓延时间和距离；燃烧时是否有滴落物：对于复合类以及厚重类的样品，试样测试面的反面是否出现燃烧较快的现象：
试样燃烧后的特征，如炭化、熔触、收缩、卷曲等；j)
k）试验Ⅱ期及试验人员；
任何偏离本标准的情况。
GB/T1804
一般公差
参考文献
未注公差的线性和角度尺寸的公差燃烧性能45°方向燃烧速率的测定GB/T14644—2014
纺织品
FZ./T01028—2016
FZ/T 01028-2016
