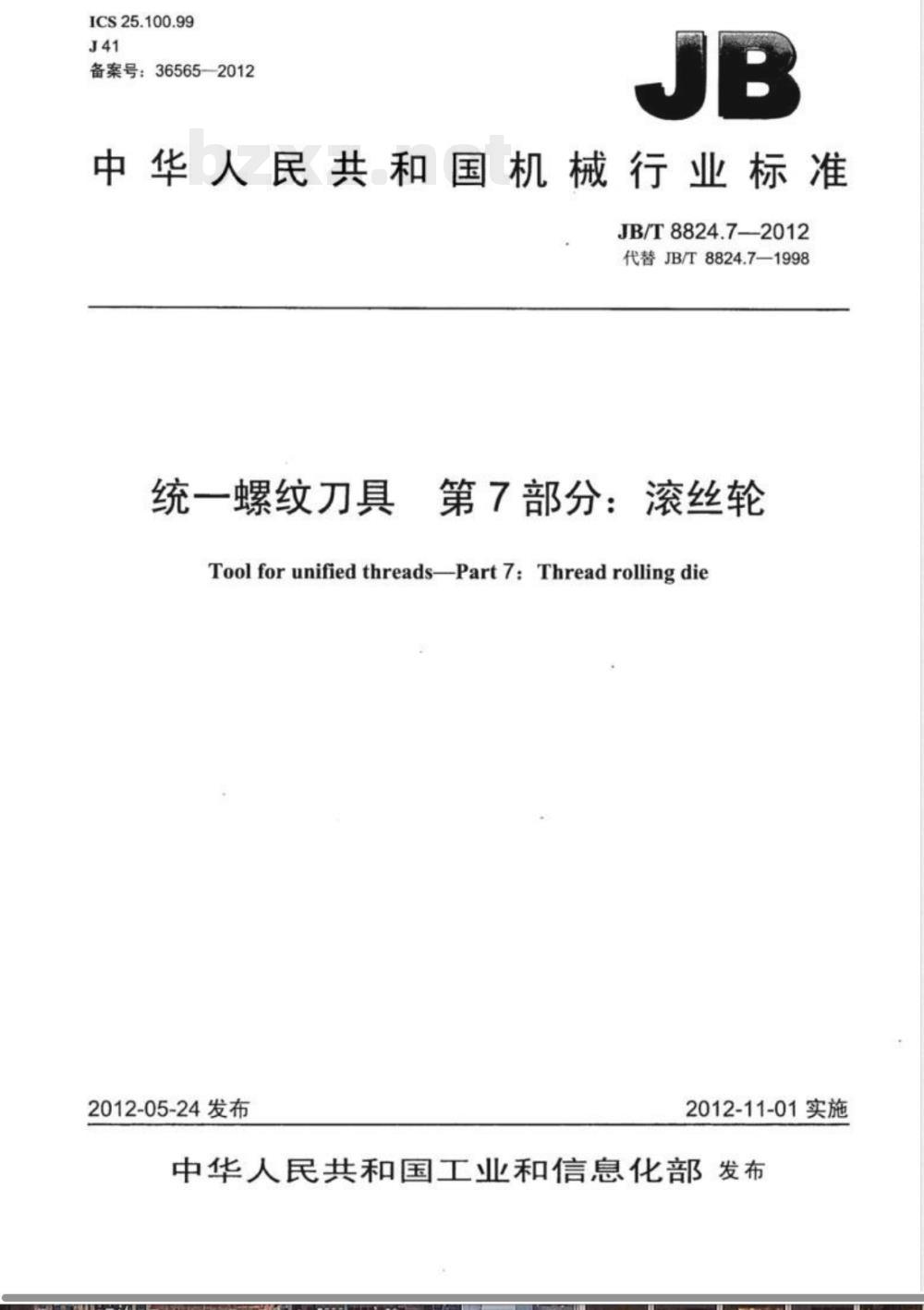

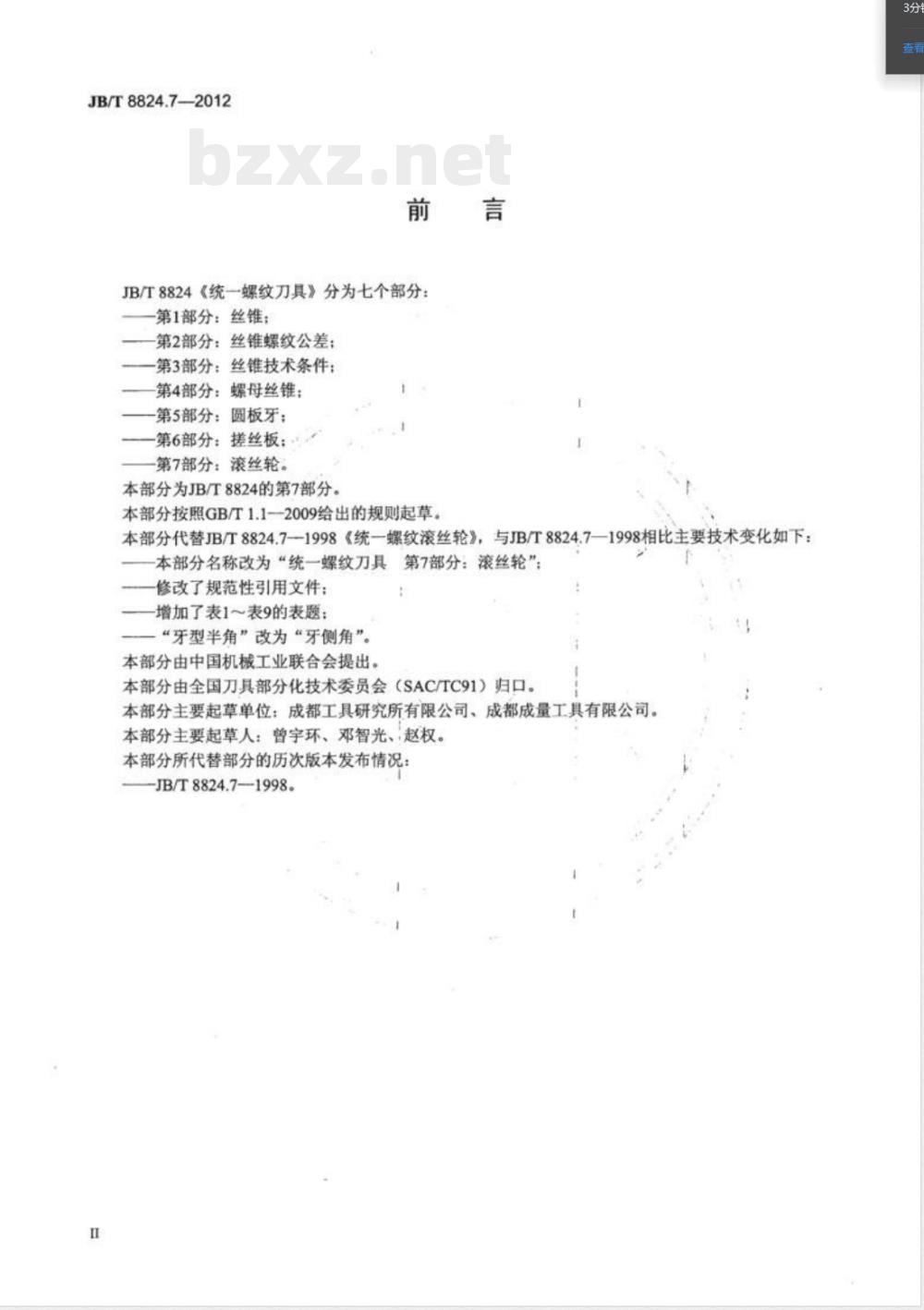

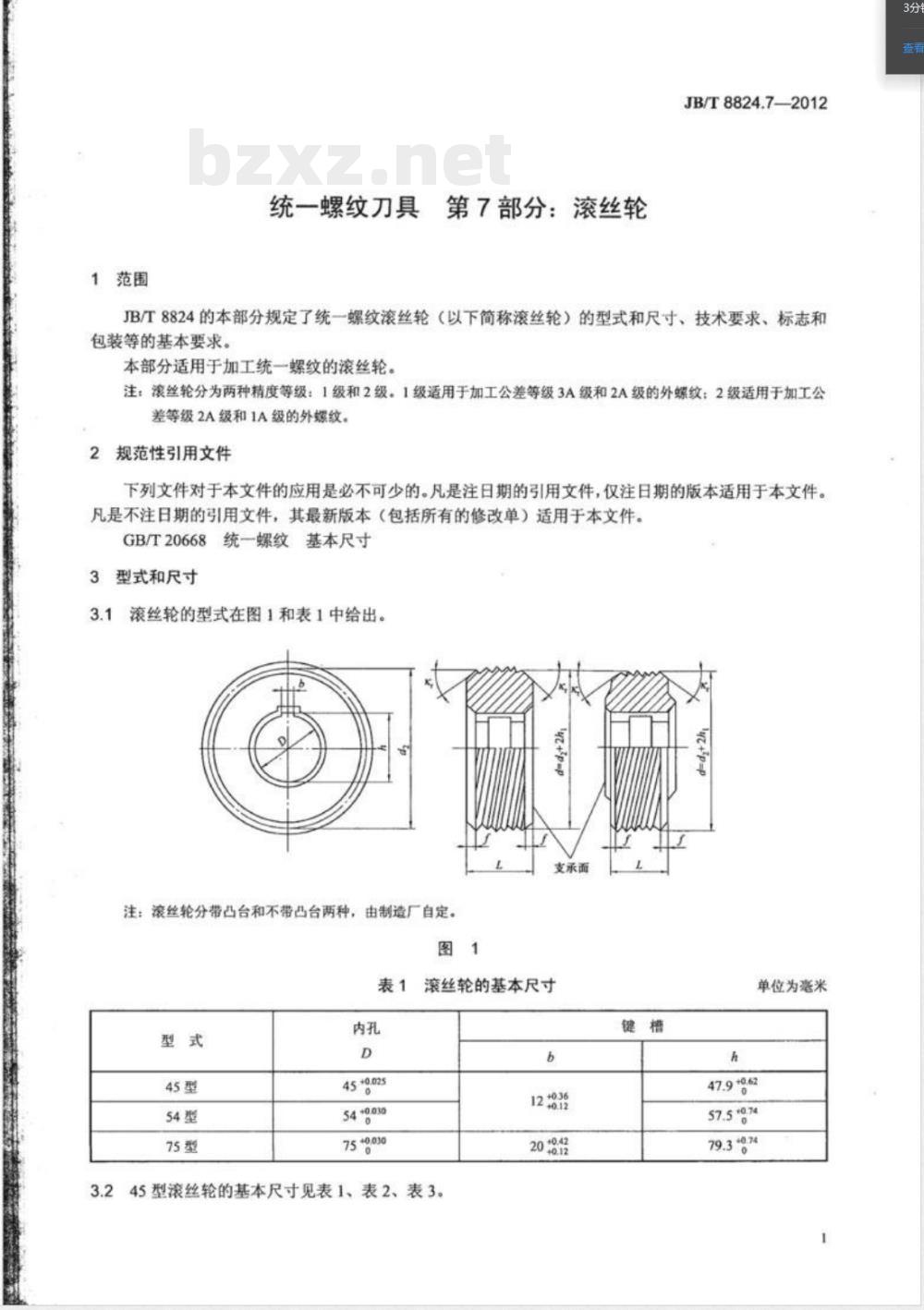

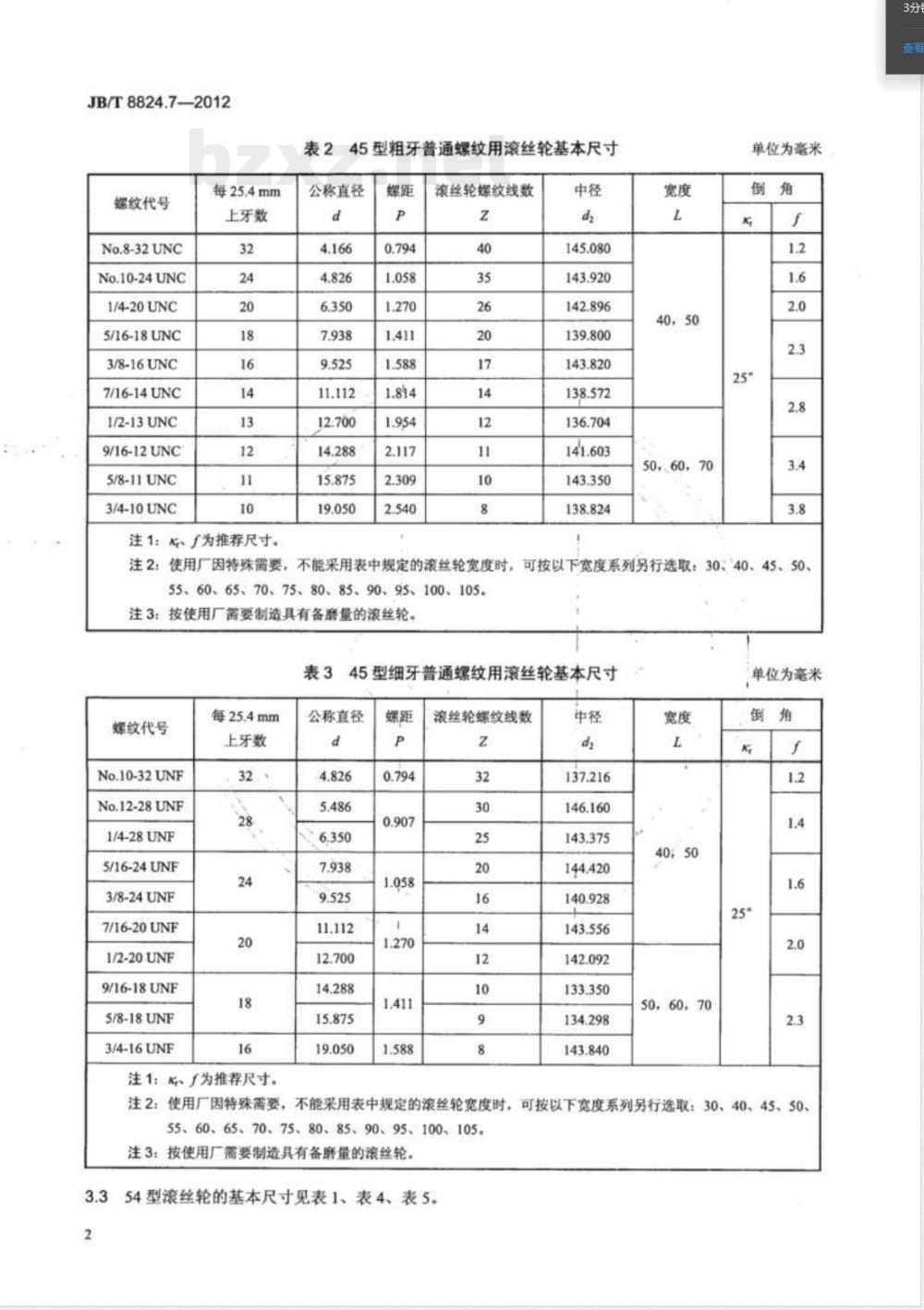

ICS 25.100.99 J41 备案号：36565-2012 JB 中华人民共和国机械行业标准 JB/T 8824.7—2012 代替 JB/T 8824.7—1998 统一螺纹刀具 第7部分：滚丝轮 Tool for unified threads — Part 7: Thread rolling die 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 前言 JB/T 8824《统一螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T 8824的第7部分，按照GB/T 1.1—2009规则起草，代替JB/T 8824.7—1998《统一螺纹滚丝轮》。 与1998版相比，主要技术变化如下： 1）标准名称调整为“统一螺纹刀具 第7部分：滚丝轮”； 2）修改规范性引用文件； 3）增加表1～表9表题； 4）将“牙型半角”改为“牙侧角”。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 主要起草单位：成都工具研究所有限公司、成都成量工具有限公司。 主要起草人：曾宇环、邓智光、赵权。 1 范围 本部分规定了统一螺纹滚丝轮（以下简称滚丝轮）的型式和尺寸、技术要求、标志和包装等基本要求。 本部分适用于加工统一螺纹的滚丝轮。 注：滚丝轮分为1级和2级精度等级，其中1级适用于3A级和2A级外螺纹，2级适用于2A级和1A级外螺纹。 2 规范性引用文件 GB/T 20668 统一螺纹基本尺寸 3 型式和尺寸 3.1 滚丝轮型式如图1及表1所示，分为带凸台和不带凸台两种，由制造厂自行确定。 表1 滚丝轮基本尺寸（45型、54型、75型） 主要参数包括： - 内孔D（45型、54型、75型） - 键槽尺寸 - 支承面结构 - 外形尺寸 3.2 245型滚丝轮基本尺寸见表2、表3等（部分数据整理如下）： 螺纹代号（UNC系列）： No.8-32UNC、No.10-24UNC、1/4-20UNC、5/16-18UNC、3/8-16UNC、7/16-14UNC、1/2-13UNC、9/16-12UNC、5/8-11UNC、3/4-10UNC 对应参数包括： - 每25.4mm牙数 - 公称直径d - 螺距P - 滚丝轮螺纹线数z - 中径d2 - 宽度L - 倒角尺寸 表2为245型粗牙普通螺纹用滚丝轮基本尺寸。 表3～表9分别规定细牙及其他规格滚丝轮的尺寸及极限偏差。 4 技术要求 （内容涉及滚丝轮加工精度、牙型角、尺寸公差及材料要求等） 5 标志和包装 5.1 标志：应包括产品型号、规格、精度等级等。 5.2 包装：应保证运输及存储过程中不受损坏。
