【JT交通运输标准】 合成材料调高盆式支座

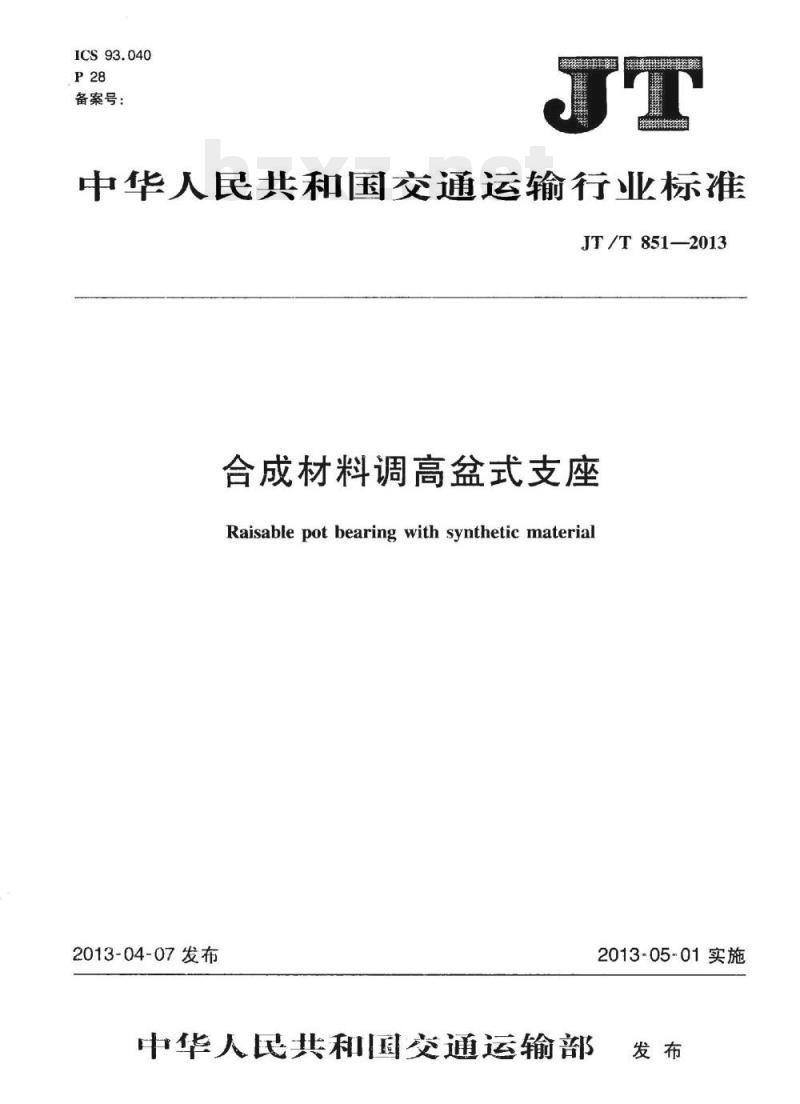

中华人民共和国交通运输行业标准 JT/T851—2013 合成材料调高盆式支座 Raisable pot bearing with synthetic material 发布日期：2013-04-07 实施日期：2013-05-01 发布机构：中华人民共和国交通运输部 前言 本标准按照 GB/T1.1—2009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：衡水宝力工程橡胶有限公司、中国交通企业管理协会、中交公路规划设计院有限公司、西安中交土木科技有限公司、河北省工程橡胶工程技术研究中心。 本标准主要起草人：陈广进、赵九平、付强、王希慧、王淑兰、张郡、李金红、苏志国、李秀芳、竺洁蓉、金立新、王伟、储彤、王尧、张晓燕、牟晓光、张新越、许风俭。 引言 本标准的发布机构提请注意，声明符合本标准时，可能涉及 4.3 及专利号为 200320111350.2《盆式支座的调高结构》和 201120236406.1《一种填充式调高支座》相关专利的使用。本标准的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得： 专利持有人姓名：衡水宝力工程橡胶有限公司 地址：衡水市和平西路396号 邮编：053000 请注意除上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专利的责任。 1 范围 本标准规定了合成材料调高盆式支座（以下简称支座）的产品分类、型号、结构形式、技术要求、装配要求、试验方法、检验规则、包装、标志、运输和储存。本标准适用于竖向承载力为 0.4MN~60MN 并预设注入式填充无级调高功能的盆式支座。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JT/T391 3 术语和定义 公路桥梁盆式支座 下列术语和定义适用于本文件。 3.1 合成材料调高盆式支座 (Raisable pot bearing with synthetic material) 通过设置在盆式支座底板上的填充孔道，向支座钢盆内注入合成材料，实现无级调高的支座。 4 分类、型号、结构形式 4.1 分类 按使用性能分为： a) 双向活动调高盆式支座：具有竖向承载、竖向转动和双向滑移性能，并具备支座高度的无级调高功能，代号为：SX； b) 单向活动调高盆式支座：具有竖向承载、竖向转动和单一方向滑移性能，并具备支座高度的无级调高功能，代号为：DX； c) 固定调高盆式支座：具有竖向承载和竖向转动性能，并具备支座高度的无级调高功能，代号为：GD； d) 减震型固定调高盆式支座：具有竖向承载、竖向转动和减震功能，并具备支座高度的无级调高功能，代号为：JGD； e) 减震型单向活动调高盆式支座：具有竖向承载、竖向转动、单一方向滑移和减震功能，并具备支座高度的无级调高功能，代号为：JDX。 4.1.2 按适用温度范围分为： a) 常温型支座：适用于 -25℃~+60℃； b) 耐寒型支座：适用于 -40℃~+60℃。 4.2 型号 调高盆式支座的产品型号表示如下： 型号结构：[支座名称代号][预设调高量][竖向承载力][使用性能分类代号][温度分类代号][主位移量] 其中： - 调高盆式支座名称代号：TGPZ； - 预设调高量，单位为毫米(mm)； - 竖向承载力，单位为兆牛(MN)； - 使用性能分类代号：SX、DX、GD、JGD、JDX； - 温度分类代号：常温型为“无”，耐寒型为“F”； - 主位移量，单位为毫米(mm)。 示例1：设计竖向承载力为 15MN，预设调高量 10mm 的双向活动耐寒型主位移量为 ±100mm 的调高盆式支座，其型号表示为 TGPZ(10)15SXF±100。 示例2：设计竖向承载力为 35MN，预设调高量 15mm 的单向活动常温型主位移量为 ±100mm 的调高盆式支座，其型号表示为 TGPZ(15)35DX±100。 示例3：设计竖向承载力为 50MN，预设调高量 20mm 的常温型固定调高盆式支座，其型号表示为 TGPZ(20)50GD。 示例4：设计竖向承载力为 35MN，预设调高量 15mm 的单向活动常温型主位移量为 ±100mm 的减震型调高盆式支座，其型号表示为 TGPZ(15)35JDX±100。 4.3 结构形式 4.3.1 双向活动调高盆式支座主要由顶板、不锈钢冷轧钢板、滑板、中间钢板、橡胶板、锚固螺栓、套筒、合成材料、钢盆、防尘圈、黄铜密封圈、填充孔道、丝堵和防尘围板等零部件组成。 4.3.2 单向活动调高盆式支座主要由顶板、不锈钢冷轧钢板、滑板、中间钢板、橡胶板、SF-1板、锚固螺栓、套筒、合成材料、钢盆、防尘圈、黄铜密封圈、填充孔道、丝堵和防尘围板等零部件组成。 4.3.3 固定调高盆式支座主要由顶板、防尘圈、锚固螺栓、套筒、合成材料、钢盆、橡胶板、黄铜密封圈、填充孔道、丝堵和防尘围板等零部件组成。 4.3.4 减震型固定调高盆式支座主要由顶板、防尘圈、下衬板、锚固螺栓、套筒、合成材料、橡胶板、钢盆、黄铜密封圈、高阻尼橡胶、填充孔道、丝堵和防尘围板等零部件组成。 4.3.5 减震型单向活动调高盆式支座主要由顶板、不锈钢冷轧钢板、滑板、中间钢板、下衬板、橡胶板、SF-1板、锚固螺栓、套筒、合成材料、钢盆、防尘圈、黄铜密封圈、高阻尼橡胶、填充孔道、丝堵和防尘围板等零部件组成。 5 技术要求 5.1 支座性能 5.1.1 支座在调高前、后的竖向承载力、水平承载力、转角、摩擦系数和位移均应符合 JT/T391 的规定。 5.1.2 支座橡胶板应设置防止合成材料乳状液体泄露的密封结构。
