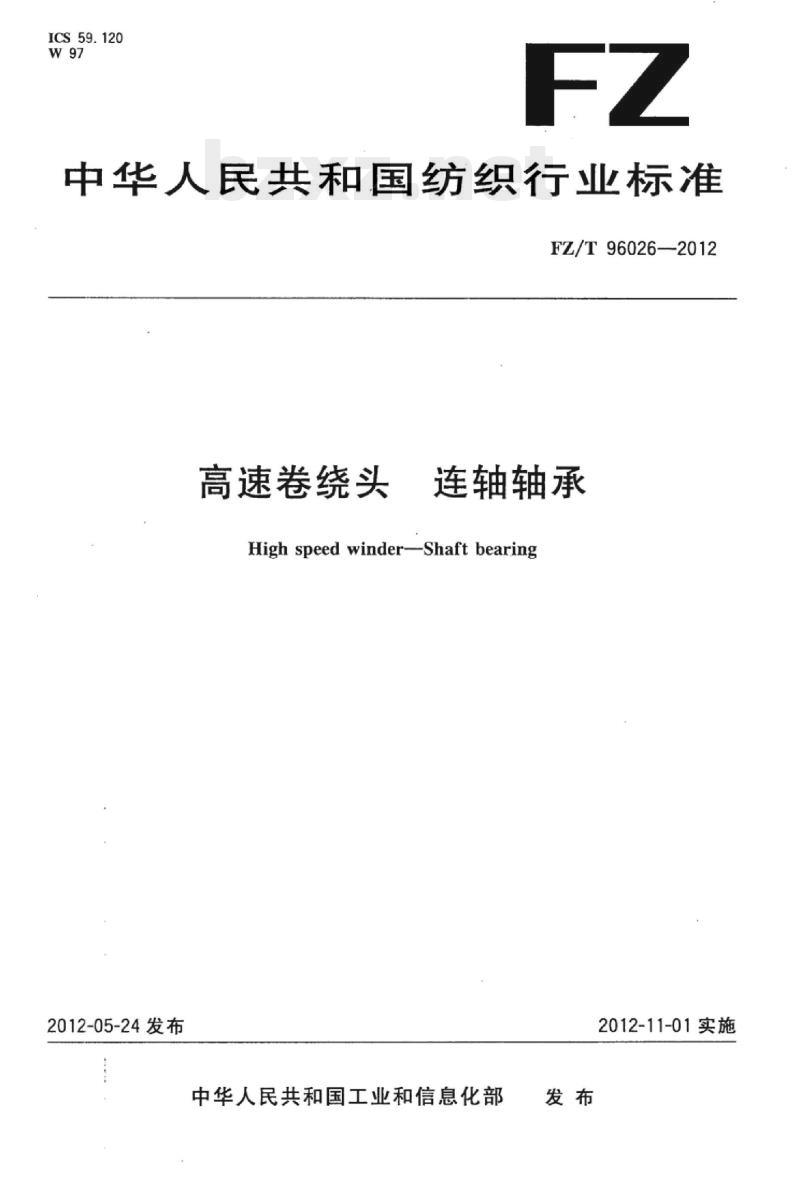

ICS59.120
中华人民共和国纺织行业标准
FZ/T96026—2012
高速卷绕头
连轴轴承
High speed winder-Shaft bearing2012-05-24发布
中华人民共和国工业和信息化部发布
2012-11-01实施

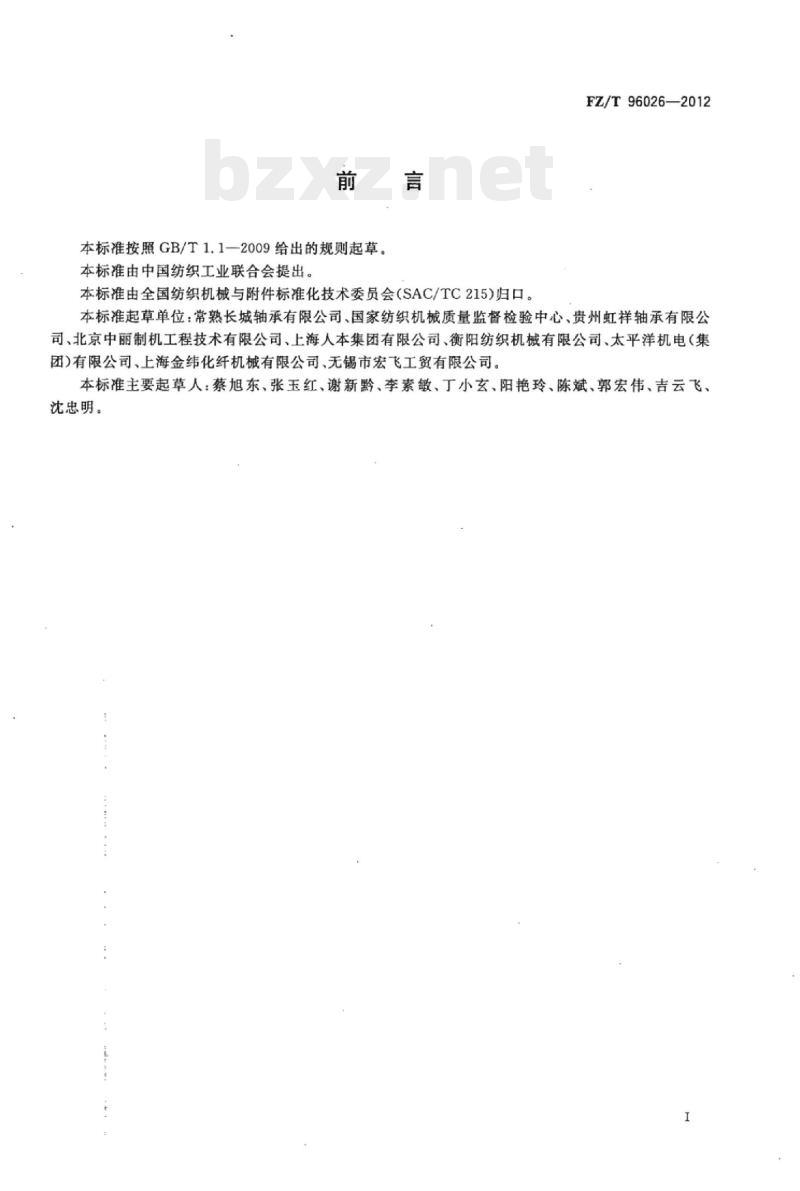

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T96026—2012
本标准起草单位：常熟长城轴承有限公司、国家纺织机械质量监督检验中心、贵州虹祥轴承有限公司、北京中丽制机工程技术有限公司、上海人本集团有限公司、衡阳纺织机械有限公司、太平洋机电（集团）有限公司、上海金纬化纤机械有限公司、无锡市宏飞工贸有限公司。本标准主要起草人：蔡旭东、张玉红、谢新黔、李素敏、丁小玄、阳艳玲、陈斌、郭宏伟、吉云飞、沈忠明。
高速卷绕头
连轴轴承
FZ/T96026—2012

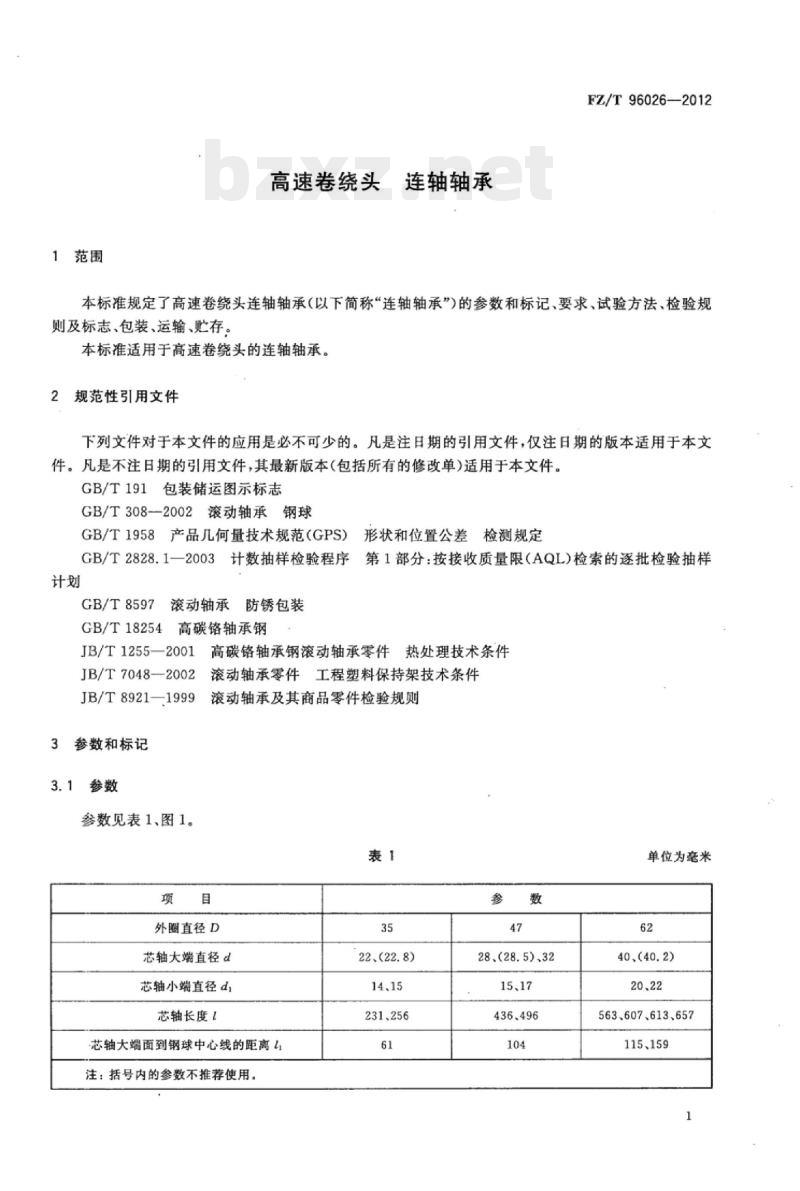

本标准规定了高速卷绕头连轴轴承（以下简称“连轴轴承”)的参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于高速卷绕头的连轴轴承。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T308—2002滚动轴承钢球
GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定
GB/T2828.1—2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T8597
滚动轴承防锈包装
GB/T18254
高碳铬轴承钢
JB/T1255—2001
高碳铬轴承钢滚动轴承零件热处理技术条件JB/T7048—2002
滚动轴承零件工程塑料保持架技术条件JB/T8921一1999滚动轴承及其商品零件检验规则3参数和标记
3.1参数
参数见表1、图1。
外圈直径D
芯轴大端直径d
芯轴小端直径di
芯轴长度！
芯轴大端面到锅球中心线的距离1注：括号内的参数不推荐使用。35
22.(22.8)
231、256
28.(28.5).32
单位为毫米
40.(40.2)
20、22
563,607,613,657
115、159
FZ/T96026—2012

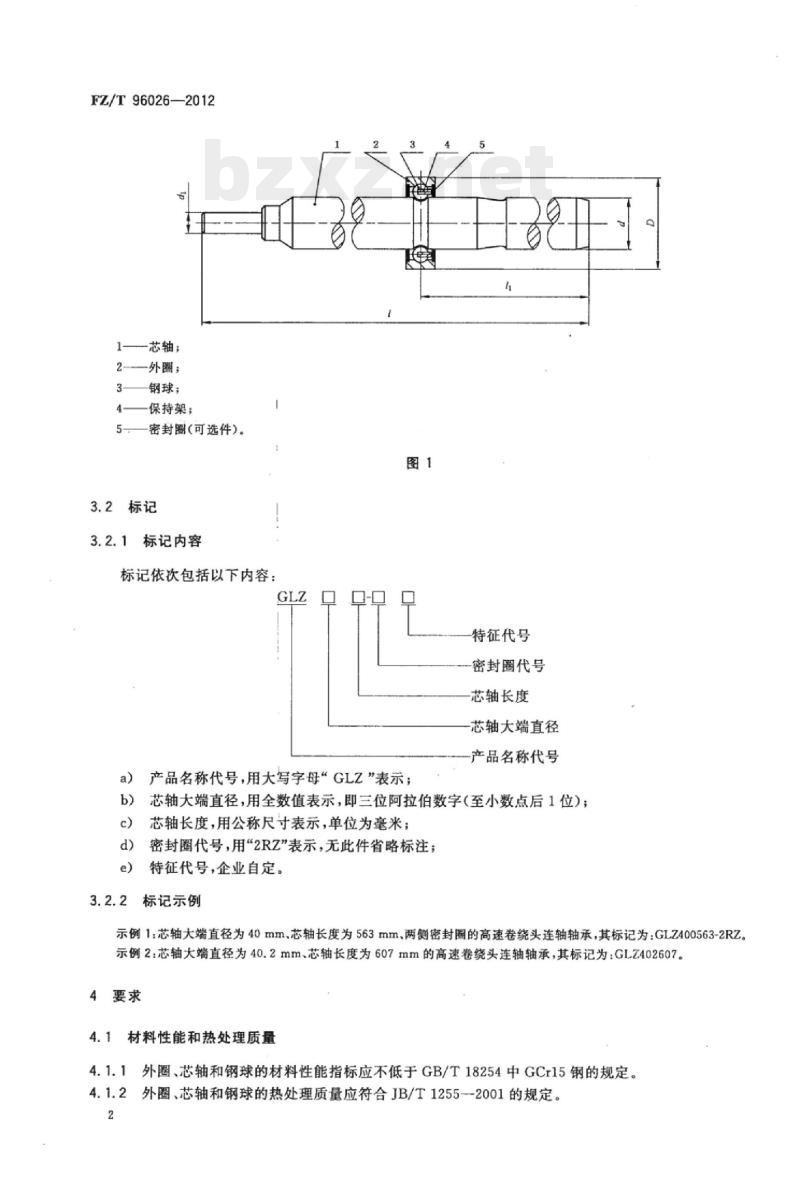

一芯轴
一外圈：
钢球；
保持架：
一密封圈（可选件）。
3.2标记
3.2.1标记内容
标记依次包括以下内容：
产品名称代号，用大写字母“GLZ”表示；特征代号
密封图代号
芯轴长度
芯轴大端直径
产品名称代号
芯轴大端直径，用全数值表示，即三位阿拉伯数字（至小数点后1位）；c)
芯轴长度，用公称尺寸表示，单位为毫米；密封圈代号，用“2RZ”表示，无此件省略标注；特征代号，企业自定。
标记示例
示例1：芯轴大端直径为40mm、芯轴长度为563mm、两侧密封圈的高速卷绕头连轴轴承，其标记为：GLZ400563-2RZ。示例2：芯轴大端直径为40.2mm、芯轴长度为607mm的高速卷绕头连轴轴承，其标记为：GL7.402607。4要求
4.1材料性能和热处理质量
外圈、芯轴和钢球的材料性能指标应不低于GB/T18254中GCr15钢的规定。4.1.1
外圈、芯轴和钢球的热处理质量应符合JB/T1255---2001的规定。4.1.2

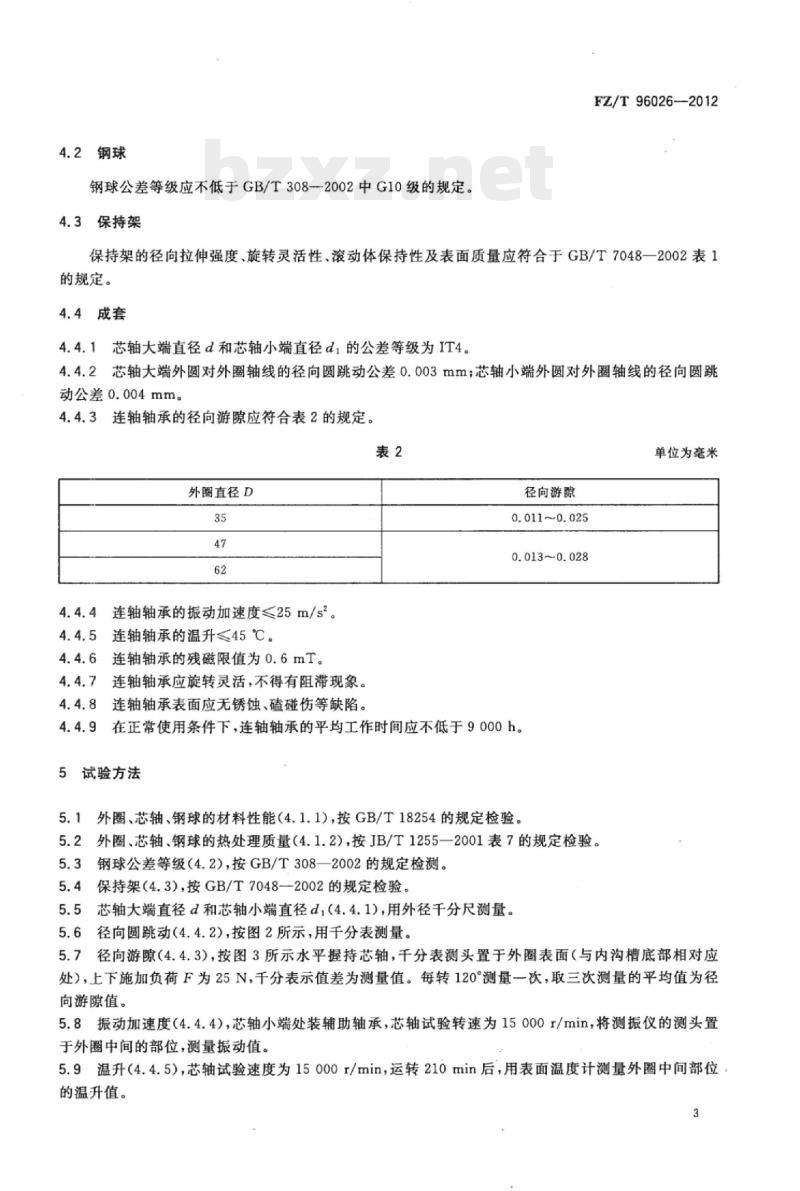

4.2钢球
钢球公差等级应不低于GB/T308-2002中G10级的规定。4.3保持架www.bzxz.net
FZ/T96026-2012
保持架的径向拉伸强度、旋转灵活性、滚动体保持性及表面质量应符合于GB/T7048一2002表1的规定。
4.4成套
4.4.1芯轴大端直径d和芯轴小端直径d，的公差等级为IT44.4.2芯轴大端外圆对外圈轴线的径向圆跳动公差0.003mm；芯轴小端外圆对外圈轴线的径向圆跳动公差0.004mm。
4.4.3连轴轴承的径向游隙应符合表2的规定。表2
外图直径D
连轴轴承的振动加速度≤25m/s
连轴轴承的温升≤45℃。
4.4.6连轴轴承的残磁限值为0.6mT。4.4.7
连轴轴承应旋转灵活，不得有阻滞现象。4.4.8连轴轴承表面应无锈蚀、磕碰伤等缺陷。4.4.9
径向游隙
0.011~0.025
0.013-0.028
在正常使用条件下，连轴轴承的平均工作时间应不低于9000h。5试验方法
5.1外圈、芯轴、钢球的材料性能（4.1.1)，按GB/T18254的规定检验。5.2外圈、芯轴、钢球的热处理质量（4.1.2），按JB/T1255一2001表7的规定检验。5.3钢球公差等级（4.2），按GB/T308—2002的规定检测。5.4保持架（4.3），按GB/T7048—2002的规定检验。5.5芯轴大端直径d和芯轴小端直径d，（4.4.1）.用外径于分尺测量5.6径向圆跳动（4.4.2)，按图2所示，用于分表测量。单位为毫米
5.7径向游隙（4.4.3），按图3所示水平握持芯轴，千分表测头置于外圈表面（与内沟槽底部相对应处），上下施加负荷F为25N，千分表示值差为测量值。每转120°测量一次，取三次测量的平均值为径向游值。
5.8振动加速度（4.4.4），芯轴小端处装辅助轴承，芯轴试验转速为15000r/min，将测振仪的测头置于外圈中间的部位，测量振动值。5.9温升（4.4.5），芯轴试验速度为15000r/min，运转210min后，用表面温度计测量外圈中间部位的温升值。
FZ/T96026—2012
5.10残磁（4.4.6)，用特斯拉计测量。图2
5.11旋转灵活性（4.4.7)，将成套轴承清洗干净后，转动外圈进行检验。5.12平均工作时间（4.4.9），在纺丝线速度不大于5000m/min条件下，按连续工作时间计算。5.13其余项目，感官检验。
6检验规则
型式检验
6.1.1在下列情况之一时，应进行型式检验：新产品投产鉴定时；
结构、工艺、材料有较大改变时；b)
c）产品长期停产两年以上恢复生产时；d）第三方进行质量检验时。
检验项目：见第4章。
出厂检验
产品由生产企业的质量检验部门检验，并附有质量合格证。检验项目：见4.4.14.4.8。
6.3抽样方法和判定规则
6.3.1材料性能和热处理质量
外圈、芯轴和钢球的材料性能和热处理质量，按JB/T8921--1999的规定。6.3.2钢球
FZ/T96026--2012
按JB/T8921一1999的规定，钢球的检验项目、抽检数量和接收质量限AQL或合格判定数，见表3。
检验项目
球直径变动量
球形误差
滚动体批直径变动量
外观质量
表面粗糙度
6.3.3保持架
批量/粒
样本数量/粒
按特殊检验水平S4抽取
50135000
>35000
保持架按JB/T7048—2002的规定。6.3.4成套
合格判定数
按GB/T2828.1一2003的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平Ⅱ，主要项目的接收质量限AQL为1.5，次要项目的接收质量限AQL为4.0，检验项目见表4。表4
主要项目
尺寸标准公差等级
径向圆跳动
径向游隙
6.3.5判定
旋转灵活性
外观质量
次要项目
样本经检验，材料性能和热处理质量、钢球、保持架及成套均合格，则判定该样本符合标准要求；反之，判定该样本不符合标准要求。5
FZ/T96026-2012
6.4其他
在正常使用条件下，如有不符合本标准情况时，由生产企业会同用户共同处理。标志
7.1包装箱的储运图示标志按GB/T191的规定。7.2连轴轴承表面标识产品标记和生产日期。8包装、运输、贮存
8.1产品防锈包装按GB/T8597的规定，并有密封、防震措施。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮、防锈有效期自出厂起为一年。
