【FZ纺织行业标准】 转杯纺纱机压 轮轴承

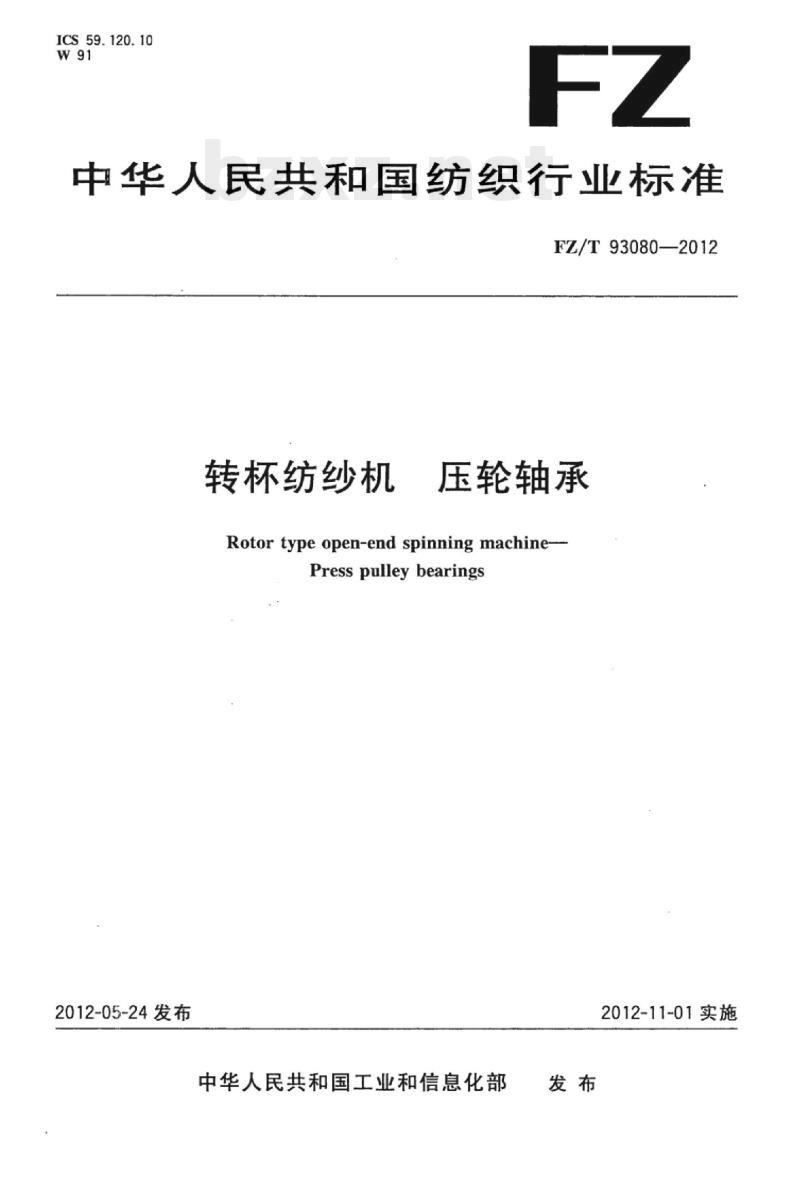

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93080—2012
转杯纺纱机
压轮轴承
Rotor type open-end spinning machine-Presspulleybearings
2012-05-24发布
中华人民共和国工业和信息化部发布
2012-11-01实施

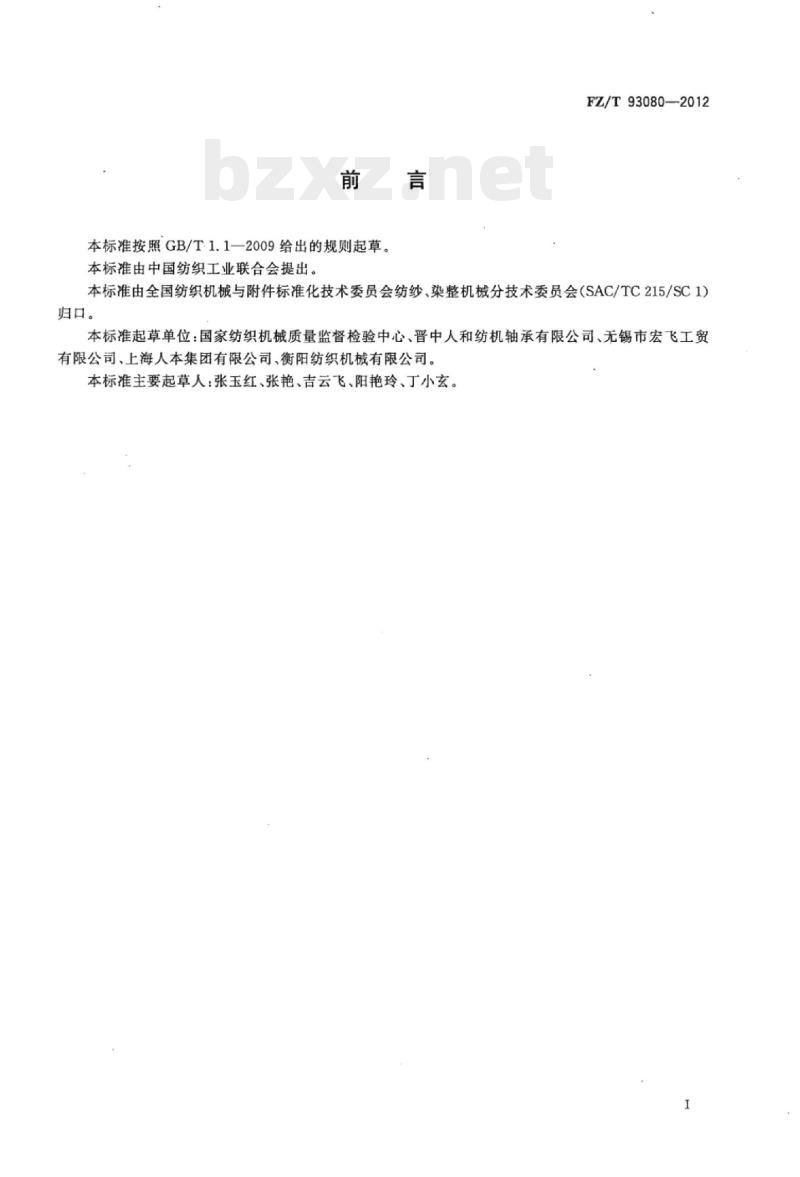

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T93080—2012
本标准由全国纺织机械与附件标准化技术委员会纺纱，染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：国家纺织机械质量监督检验中心、晋中人和纺机轴承有限公司、无锡市宏飞工贸有限公司、上海人本集团有限公司、衡阳纺织机械有限公司。本标准主要起草人：张玉红、张艳、吉云飞、阳艳玲、丁小玄。1范围

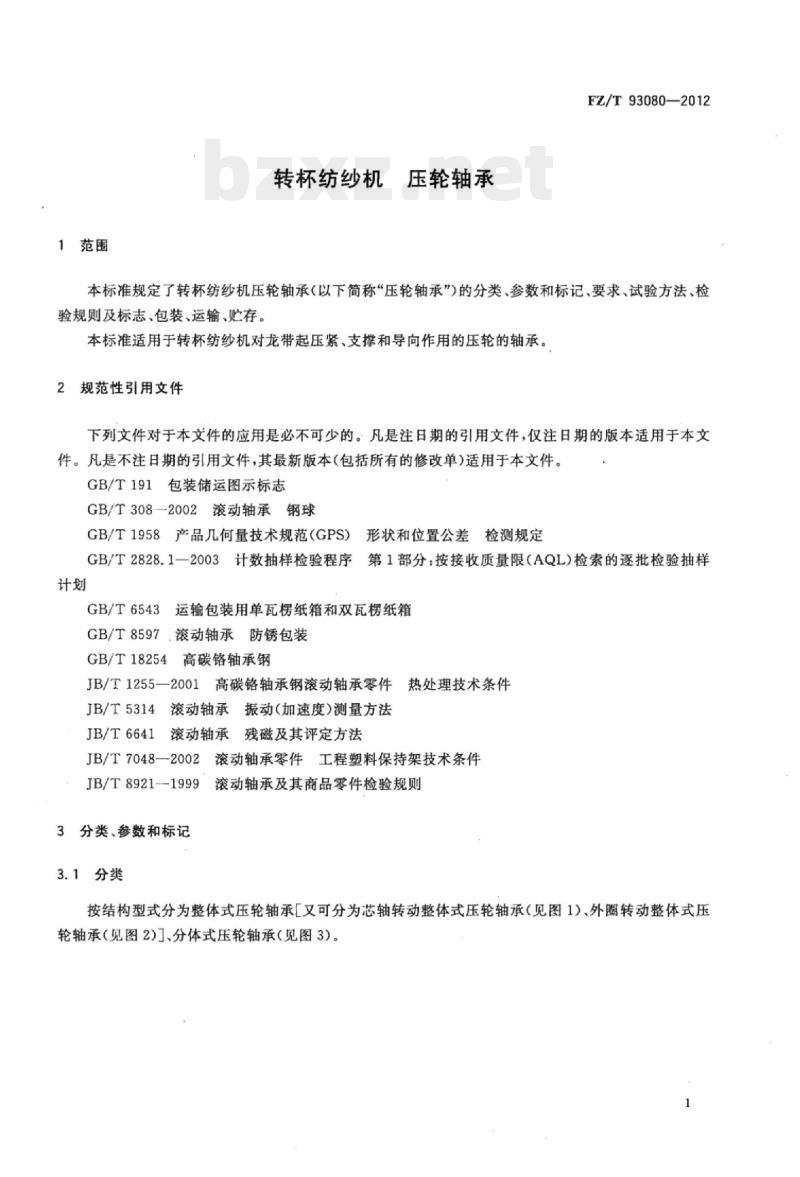

转杯纺纱机压轮轴承
FZ/T93080—2012
本标准规定了转杯纺纱机压轮轴承（以下简称压轮轴承”）的分类、参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于转杯纺纱机对龙带起压紧、支撑和导向作用的压轮的轴承。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T308—2002滚动轴承钢球
GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T8597.滚动轴承防锈包装
GB/T18254高碳铬轴承钢
JB/T1255—2001高碳铬轴承钢滚动轴承零件热处理技术条件JB/T5314滚动轴承振动（加速度）测量方法滚动轴承残磁及其评定方法
JB/T6641
JB/T7048一2002滚动轴承零件工程塑料保持架技术条件JB/T8921-1999滚动轴承及其商品零件检验规则3分类、参数和标记
3.1分类
按结构型式分为整体式压轮轴承[又可分为芯轴转动整体式压轮轴承（见图1）、外圈转动整体式压轮轴承（见图2)、分体式压轮轴承（见图3）。FZ/T93080—2012
一外圈；
芯轴：
一钢球：
一保持架；
5——端盖。
a）端盖带内螺纹
外图；
一芯轴；
钢球：
4保持架。
a）芯轴带外螺纹
外图：
芯轴；
钢球；
保持架：；
螺套。
a）螺套带内螺纹
外圈；
芯轴；
钢球：
保持架。

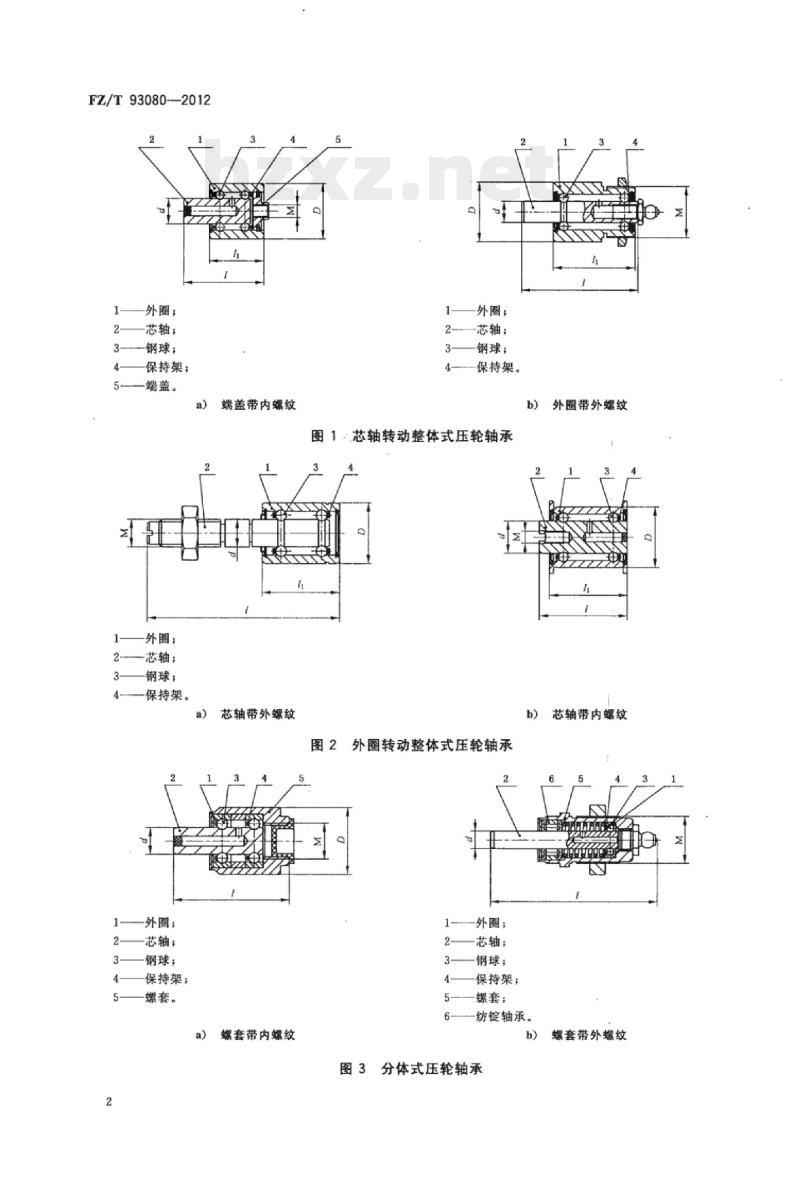

图1·芯轴转动整体式压轮轴承
图2外圈转动整体式压轮轴承
外圈；
芯轴：
钢球：
保持架；
b）外圈带外螺纹
b）芯轴带内螺纹
螺套：
纺锭轴承。
b）螺套带外螺纹
图3分体式压轮轴承

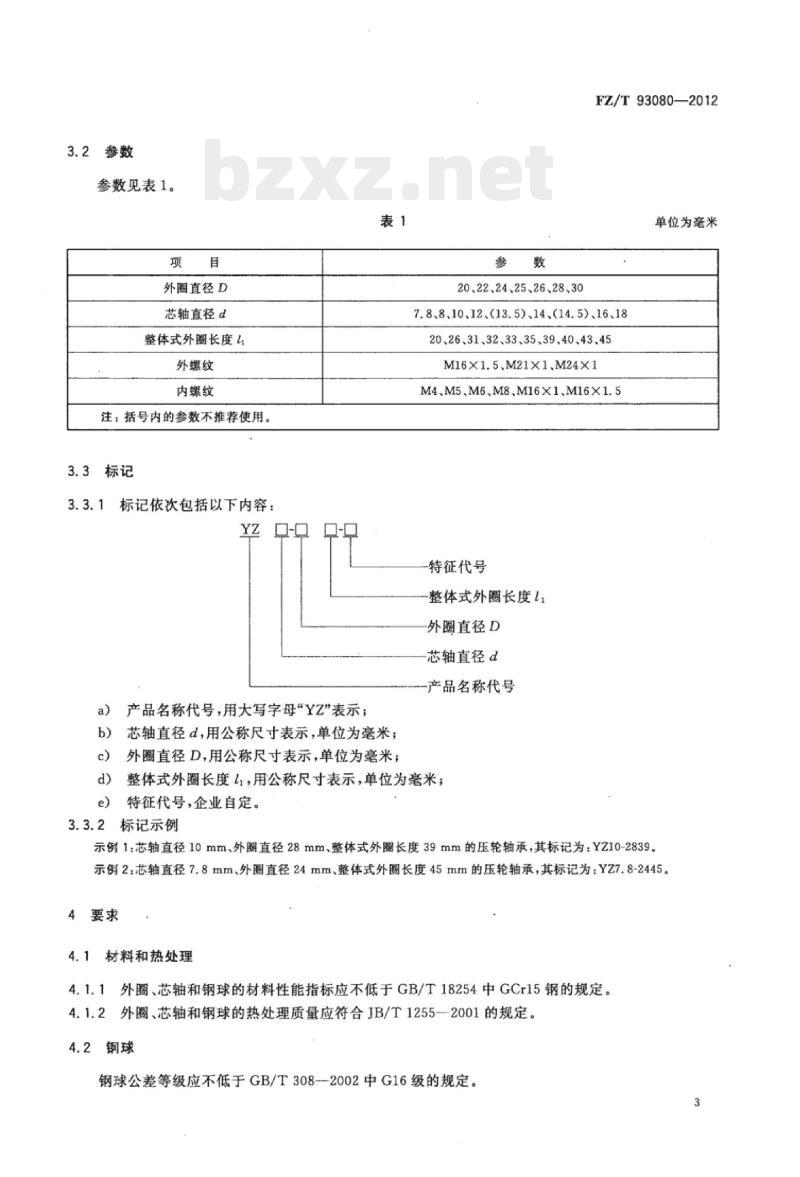

3.2参数
参数见表1。
外圈直径D
芯轴直径d
整体式外圈长度1
外螺纹
内螺纹
注：括号内的参数不推荐使用。3.3标记
3.3.1标记依次包括以下内容：
产品名称代号，用大写字母“YZ”表示；表1
芯轴直径d，用公称尺寸表示，单位为毫米；外圈直径D，用公称尺寸表示，单位为毫米；数
20、22、24、25、26、28、30
FZ/T93080—2012
单位为毫米
7.8、8.10、12、(13.5)、14、(14.5)、16、1820、26、31、32、33、35、39、40、43、45M16×1.5.M21X1.M24×1
M4、M5、M6.M8、M16X1.M16X1.5特征代号
-整体式外圈长度11
外圈直径D
芯轴直径dwww.bzxz.net
产品名称代号
整体式外圈长度，用公称尺寸表示，单位为毫米：特征代号，企业自定。
3.3.2标记示例
示例1芯轴直径10mm、外圈直径28mm、整体式外圈长度39mm的压轮轴承，其标记为：YZ10-2839。示例2：芯轴直径7.8mm、外图直径24mm、整体式外圈长度45mm的压轮轴承，其标记为：YZ7.8-2445。4要求
4.1材料和热处理
4.1.1外圈、芯轴和钢球的材料性能指标应不低于GB/T18254中GCr15钢的规定。4.1.2外圈、芯轴和钢球的热处理质量应符合JB/T1255-2001的规定。4.2钢球
钢球公差等级应不低于GB/T308--2002中G16级的规定。3
FZ/T93080—2012
4.3保持架
保持架的径向拉伸强度、旋转灵活性、滚动体保持性及表面质量，应符合JB/T7048-—2002表1的规定。
4.4成套
4.4.1压轮轴承振动加速度级<53dB。4.4.2压轮轴承的残磁限值为0.4mT。4.4.3压轮轴承的径向游隙为0.005mm~0.025mm。4.4.4芯轴转动的压轮轴承，芯轴外圆对外圈外圆轴线的径向圆跳动公差0.020mm；外圈转动的压轮轴承，外圈外圆对芯轴轴线的径向圆跳动公差0.040mm。4.4.5压轮轴承的内螺纹公差带7H；外螺纹公差带7g。4.4.6压轮轴承应旋转灵活、平稳、无阻滞现象。4.4.7压轮轴承应密封良好，无持续漏脂现象。4.4.8压轮轴承表面应无锈蚀、磕碰伤等缺陷。5试验方法
外圈、芯轴和钢球材料的性能（4.1.1)，按GB/T18254的规定检测。5.12
5.2外圈、芯轴和钢球的热处理质量（4.1.2），按JB/T1255—2001中表7的规定检测。5.34
钢球公差等级（4.2），按GB/T308一2002的规定检测。5.4保持架（4.3），按JB/T7048—2002的规定检测。5.5振动加速度级（4.4.1），用测振仪按JB/T5314的规定测量。5.6残磁（4.4.2)，用特斯拉计按JB/T6641的规定测量。5.7
径向游隙（4.4.3），用专用仪器测量。径向圆跳动（4.4.4），用千分表按GB/T1958的规定测量。5.8
5.9螺纹公差带（4.4.5），用螺纹塞规及螺纹环规测量。5.10轴承密封性（4.4.7)，在工作转速下运转10min后，取下将压轮轴承表面擦拭干净，再运转10min，目测有无漏脂现象。
5.11其余项目，感官检验。
6检验规则
6.1型式检验
在下列情况之一时，应进行型式检验：新产品投产鉴定时；
结构、工艺、材料有较大改变时；c）
产品停产两年以上恢复生产时；d)
第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品经生产企业的质量部门检验，并附有质量合格证。4
检验项目：见4.4。
6.3抽样方法和判定规则
6.3.1材料性能和热处理质量
外圈、芯轴和钢球的材料性能和热处理质量，按JB/T8921一1999的规定。6.3.2钢球
FZ/T930802012
按JB/T8921-1999的规定，钢球的检验项目、抽检数量和接收质量限AQL或合格判定数，见表2。
检验项目
球直径变动量
球形误差
滚动体批直径变动量
外观质量
表面粗糙度
保持架
样本数量
按特殊检验水平S4抽
501~35000
>35000
保持架按JB/T7048-2002的规定。6.3.4成套
合格判定数
按GB/T2828.1一2003的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平Ⅱ，主要项目的接收质量限AQL为1.5，次要项目的接收质量限AQL为4.0，检验项目见表3。表3
主要项目
径向游隙
径向圆跳动
密封性
6.3.5判定
螺纹公差带
旋转灵活性
外观质量
次要项目
样本经检验，材料性能和热处理质量、钢球、保持架及成套项目均合格，则判定该样本符合标准要求；反之，判定该样本不符合标准要求。5
FZ/T93080—2012
6.4其他
在正常使用条件下，如有不符合本标准情况时，由生产企业会同用户共同处理。7标志
7.1包装箱的储运图示标志按GB/T191的规定。7.2压轮轴承表面标识产品标记和生产日期。8包装、运输、贮存
8.1产品的防锈包装按GB/T8597的规定，运输包装按GB/T6543的规定，并有防震措施。8.2瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱质量的运输、装卸及工具。
8.3产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为一年。FZ/T93080-2012
