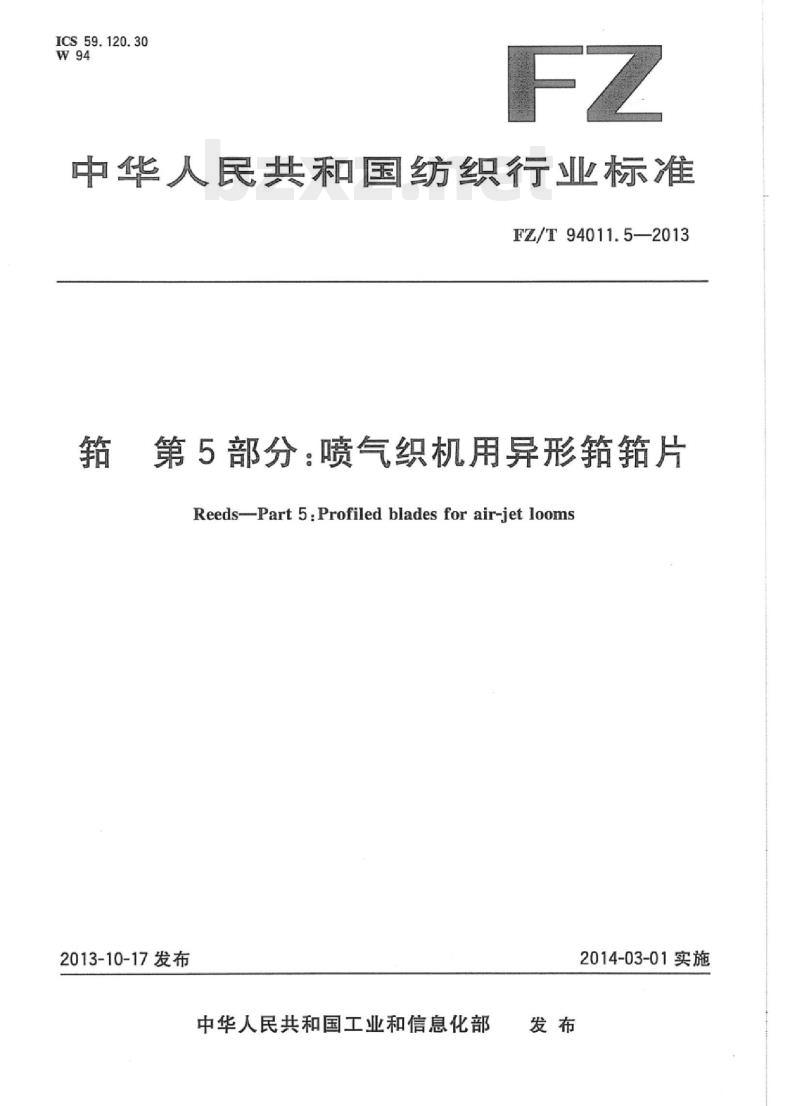

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T94011.5—2013
第5部分：喷气织机用异形箱箍片Reeds--Part 5:Profiled blades for air-jet looms2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

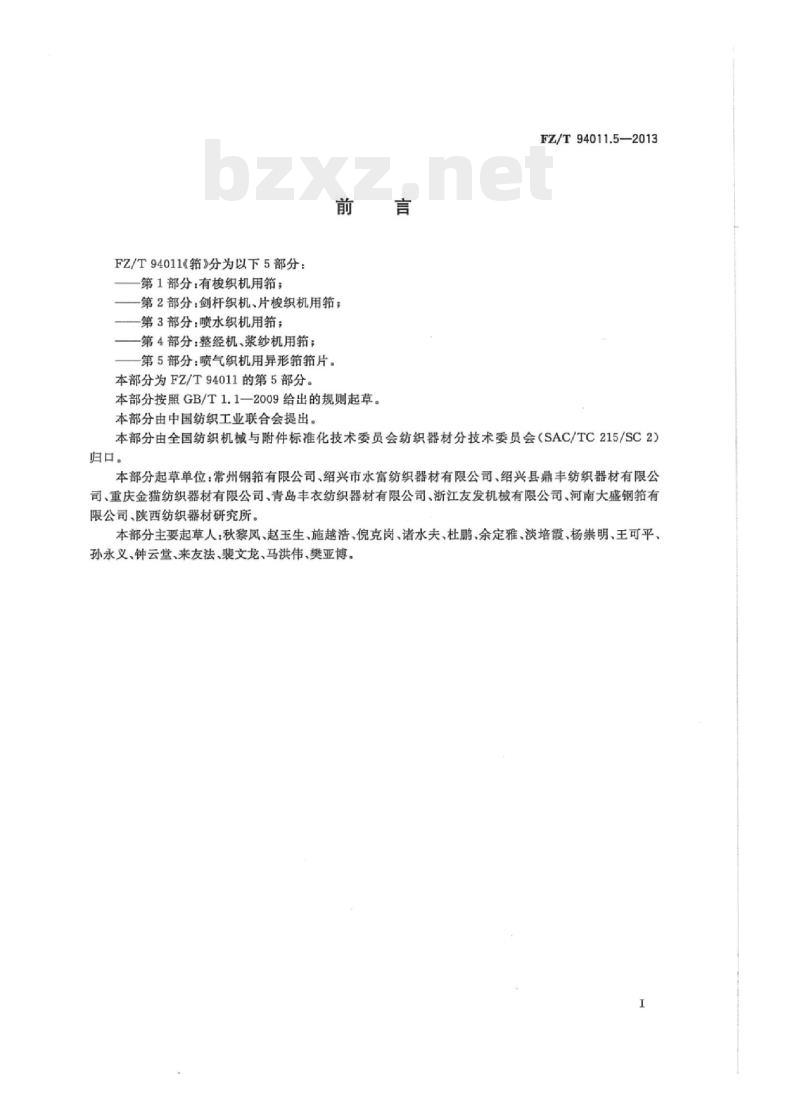

FZ/T94011《箱》分为以下5部分：第1部分：有梭织机用箱；
第2部分：剑杆织机、片梭织机用箍；第3部分：喷水织机用箱；
第4部分：整经机、浆纱机用箱；第5部分：喷气织机用异形箱箱片。本部分为FZ/T94011的第5部分
本部分按照GB/T1.1一2009给出的规则起草。本部分由中国纺织工业联合会提出。FZ/T94011.5—2013
本部分由全国纺织机械与附件标推化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：常州钢箱有限公司、绍兴市水富纺织器材有限公司，绍兴县鼎丰纺织器材有限公司、重庆金猫纺织器材有限公司、青岛丰衣纺织器材有限公司、浙江友发机械有限公司、河南大盛钢箍有限公司、陕西纺织器材研究所。本部分主要起草人：秋黎风、赵玉生、施越浩、倪克岗、诸水夫，杜鹏、余定雅、淡培霞、杨崇明、王可平、孙永义、钟云堂、来友法裴文龙、马洪伟、樊亚博。1范围

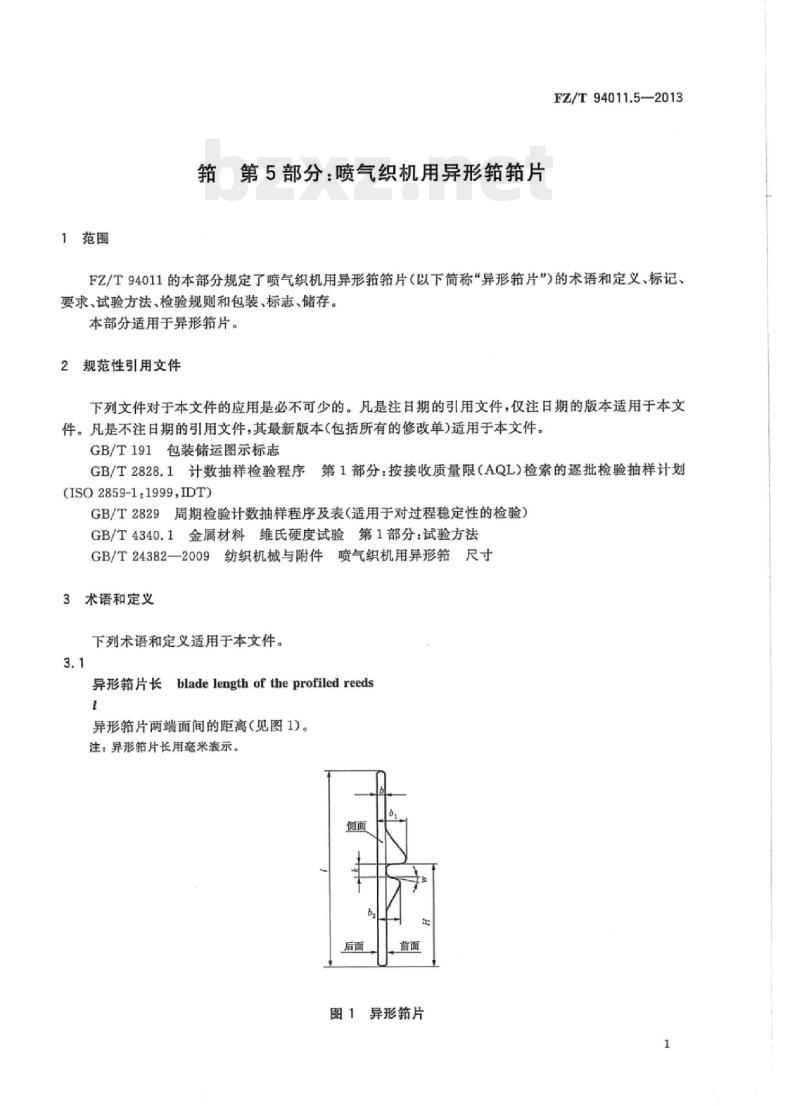

箱第5部分：喷气织机用异形箱片FZ/T94011.5—2013
FZ/T94011的本部分规定了喷气织机用异形箍片（以下简称“异形箍片)的术语和定义、标记、要求、试验方法，检验规则和包装，标志、储存。本部分适用于异形片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1.1999,IDT)
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T24382—2009纺织机械与附件喷气织机用异形箍尺寸3术语和定义
下列术语和定义适用于本文件。3.1
异形箍片长bladelengthof theprofiledreeds1
异形箍片两端面间的距离（见图1)。注：异形箱片长用毫米表示。
图1异形片
FZ/T94011.5—2013

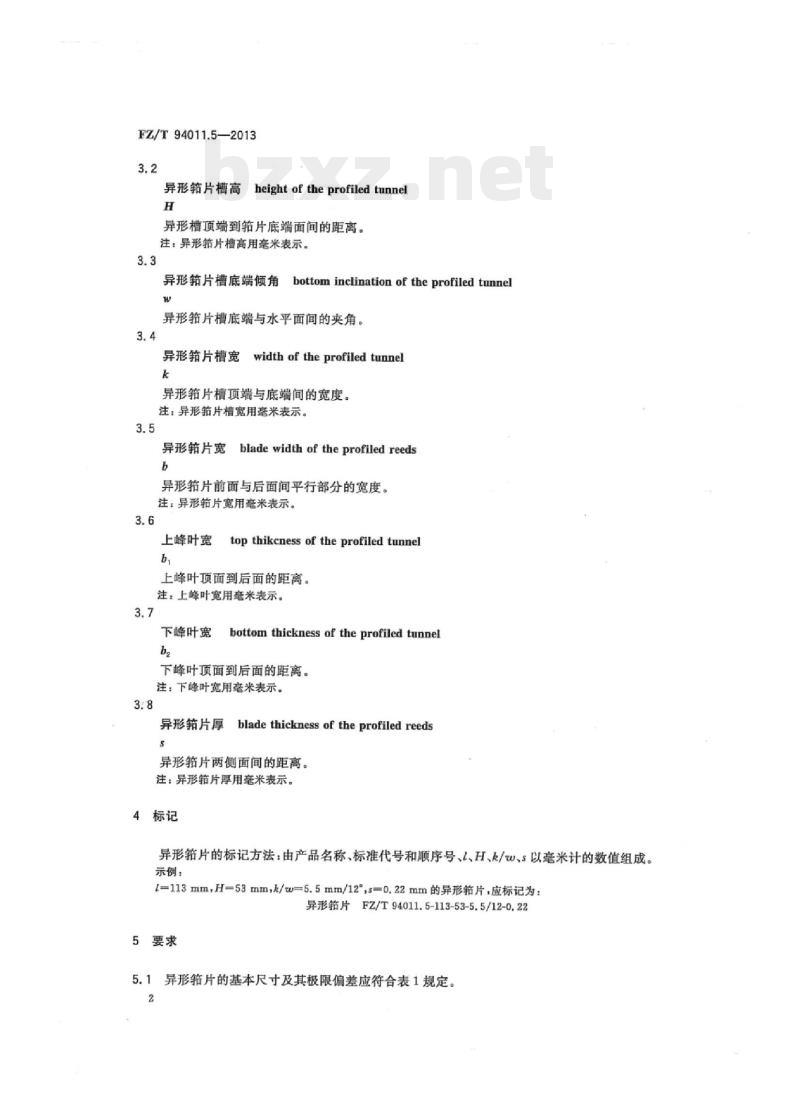

异形箱片槽高
height of the profiled tunnelH
异形槽顶端到箍片底端面间的距离。注：异形箍片槽高用毫米表示。3.3
bottom inclination of the profiled tumnel异形箱片槽底端倾角
异形箱片槽底端与水平面间的夹角。3.4
异形箱片槽宽
width of the profiled tunnel异形箔片槽顶端与底端间的宽度。注：异形牯片槽宽用意米表示。3.5
异形箱片宽
blade width of the profiled reeds异形箍片前面与后面间平行部分的宽度。注：异形牯片宽用毫米表示。
上峰叶宽
topthikcness of theprofiled tunnelb
上峰叶顶面到后面的距离。
注：上峰叶宽用毫米表示。
下峰叶宽
bottom thickness of the profiled tunnel下峰叶顶面到后面的距离。
注：下峰叶宽用毫米表示。
异形箍片厚blade thickness of the profiled reeds异形箍片两侧面间的距离。
注：异形箍片厚用毫米表示。
异形片的标记方法：由产品名称、标准代号和顺序号、L、H、/w、s以毫米计的数值组成。示例：
[=113mm，H=53mm，k/w=5.5mm/12，s=0.22mm的异形箍片，应标记为：异形輪片FZ/T94011.5-113-53-5.5/12-0.225要求
5.1异形箍片的基本尺寸及其极限偏差应符合表1规定。2
异形箍片长/mm
异形片槽高H/mm
异形箍片槽宽k/mm

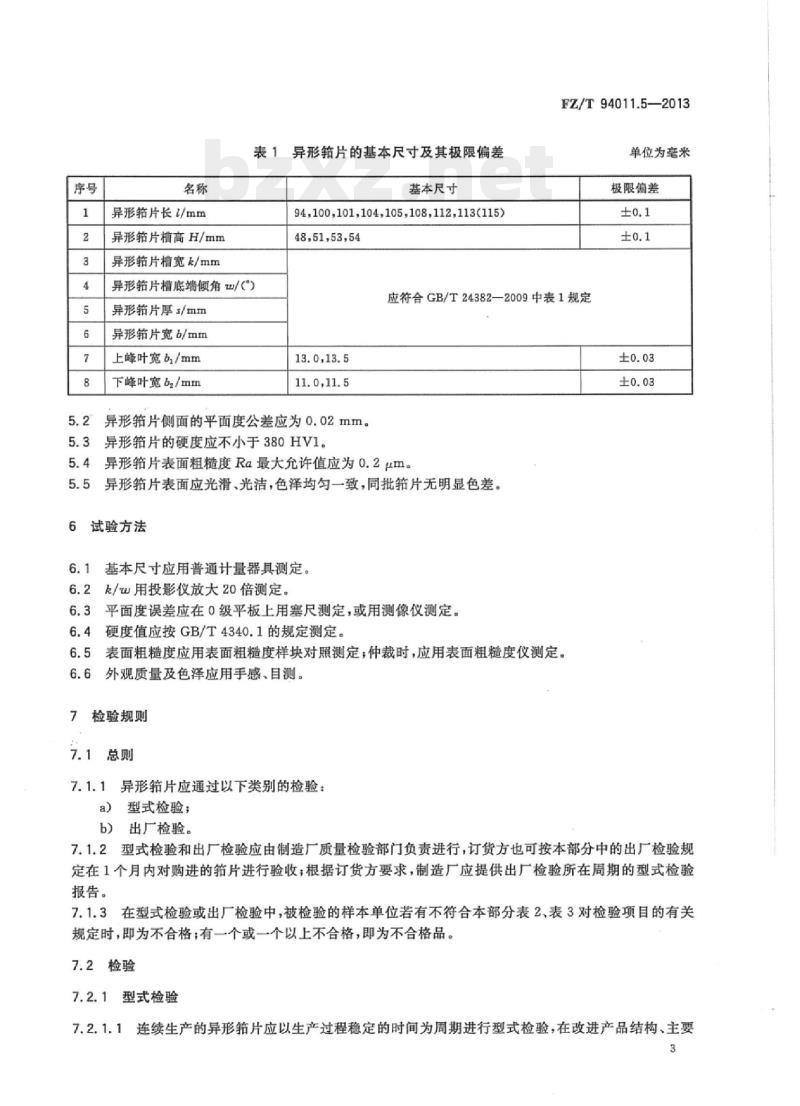

表1异形箱片的基本尺寸及其极限偏差基本尺寸
94,100,101,104,105,108,112,113115)48.51,53,54免费标准下载网bzxz
异形片槽底端倾角w/c）
异形箍片厚s/mm
异形箍片宽6b/mm
上峰叶宽b/mm
下峰叶宽bz/mm
13.0,13.5
11.0,11.5
异形箍片侧面的平面度公差应为0.02mm异形箍片的硬度应不小于380HV1。5.3
FZ/T94011.5—2013
单位为毫米
极限偏差
应符合GB/T24382—2009中表1规定±0.03
异形箍片表面粗糙度Ra最大允许值应为0.2μm。5.4
异形箍片表面应光滑、光洁，色泽均勾一致，同批箍片无明显色差。5.5
6试验方法
基本尺寸应用普通计量器具测定。6.2k/w用投影仪放大20倍测定。6.3平面度误差应在0级平板上用塞尺测定，或用测像仪测定。6.4
硬度值应按GB/T4340.1的规定测定。表面粗糙度应用表面粗糙度样块对照测定；仲裁时，应用表面粗糙度仪测定。6.5
外观质量及色泽应用手感、目测。6.6
7检验规则
7.1总则
7.1.1异形片应通过以下类别的检验：a）型式检验；
b）出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本部分中的出厂检验规定在1个月内对购进的箱片进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
3在型式检验或出厂检验中，被检验的样本单位若有不符合本部分表2、表3对检验项目的有关7.1.3
规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
7.2.1型式检验
7.2.1.1连续生产的异形片应以生产过程稳定的时间为周期进行型式检验，在改进产品结构、主要3
FZ/T94011.5—2013
制造工艺，或更换材料、中断生产后再恢复生产时，也应进行型式检验。型式检验应按GB/T2829中判别水平I的一次抽样方案，型式检验方案由表2给出。7.2.1.2
表2异形箱片的型式检验方案
检验项目名称
异形箔片槽高H
异形猎片槽宽
异形结片槽底端倾角w
异形箍片厚：
箱片侧面平面度
辐片硬度
箍片表面粗糙度Ra
异形箍片长！
异形辐片宽6
上峰叶宽矿
下峰叶宽b2
外观质量
出厂检验
要求的章条号
试验方法的章条号不合格质量水平6.1
每批异形片都应进行出厂检验，经型式检验合格后方可进行出厂检验。不合格分类
每批异形箍片应以片为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的特殊检查水平S-1的一次抽样方案，从正常检验开始，出厂检验方案由表3给出。表3异形片的出厂检验方案
检验项目名称
异形箍片厚：
箍片侧面平面度
异形片长
异形箍片宽b
外观质量
8包装、标志、储存
要求的章条号
试验方法的章条号
异形箱片应经检验合格并附有合格证，方可进行包装。异形箱片应以盒交货。
异形箍片外包装箱应采用木箱或双瓦楞纸箱。接收质量限
不合格分类
8.2标志
8.2.1产品标志
每个异形箱片包装盒上均应有产品标志，其上标明：制造厂名或商标；
产品标记；
生产批号或生产目期。
包装标志
运输包装收发货标志
运输包装收发货标志上应标明：a)
制造厂名或商标；
产品标记；
数量；
毛重：
生产批号或生产日期；
体积（长X宽X高=m）。
包装储运图示标志
“易碎物品”怕雨”标志应按GB/T191规定。8.3储存
FZ/T94011.5-—2013
异形箍片应包装完好地存放在通风干燥并无腐蚀性介质的环境中，箍片的质量在1年内应符合FZ/T94011的本部分。
