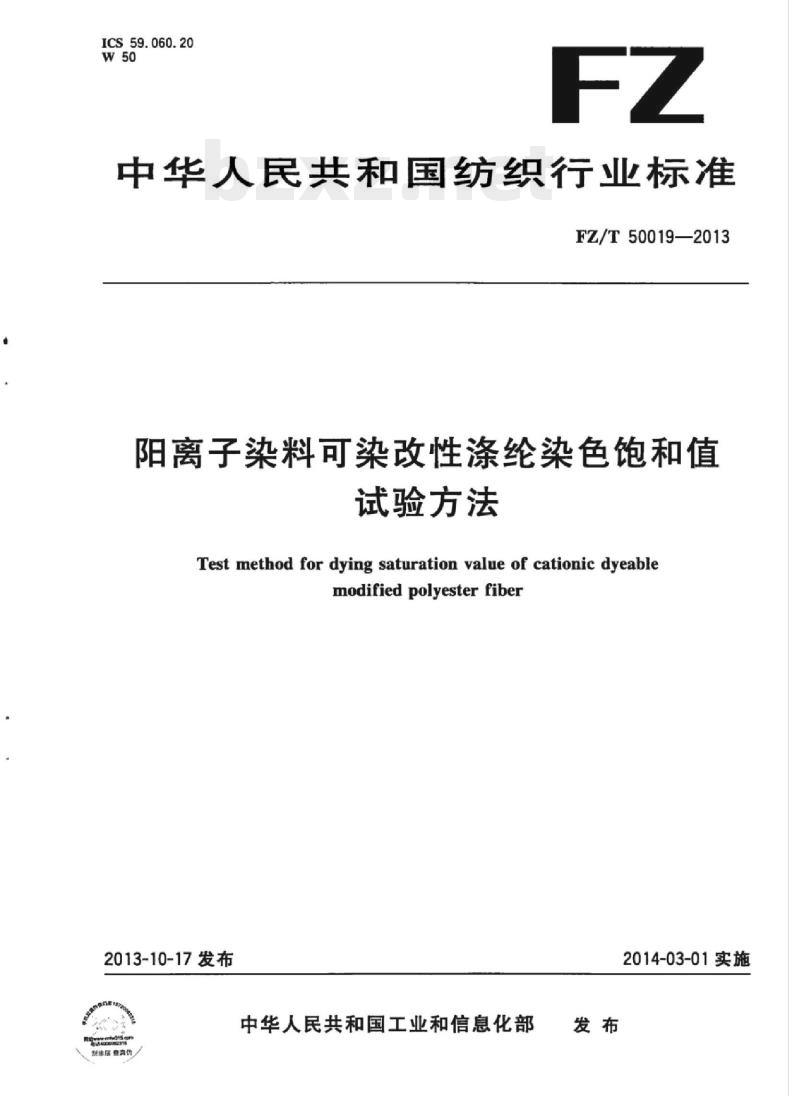

【FZ纺织行业标准】 阳离子染料可染改性涤纶染色饱和值试验方法

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50019—2013
阳离子染料可染改性涤纶染色饱和值试验方法
Test method for dying saturation value of cationic dyeablemodified polyester fiber
2013-10-17发布
刮漆层查真伪
中华人民共和国工业和信息化部发布
2014-03-01实施

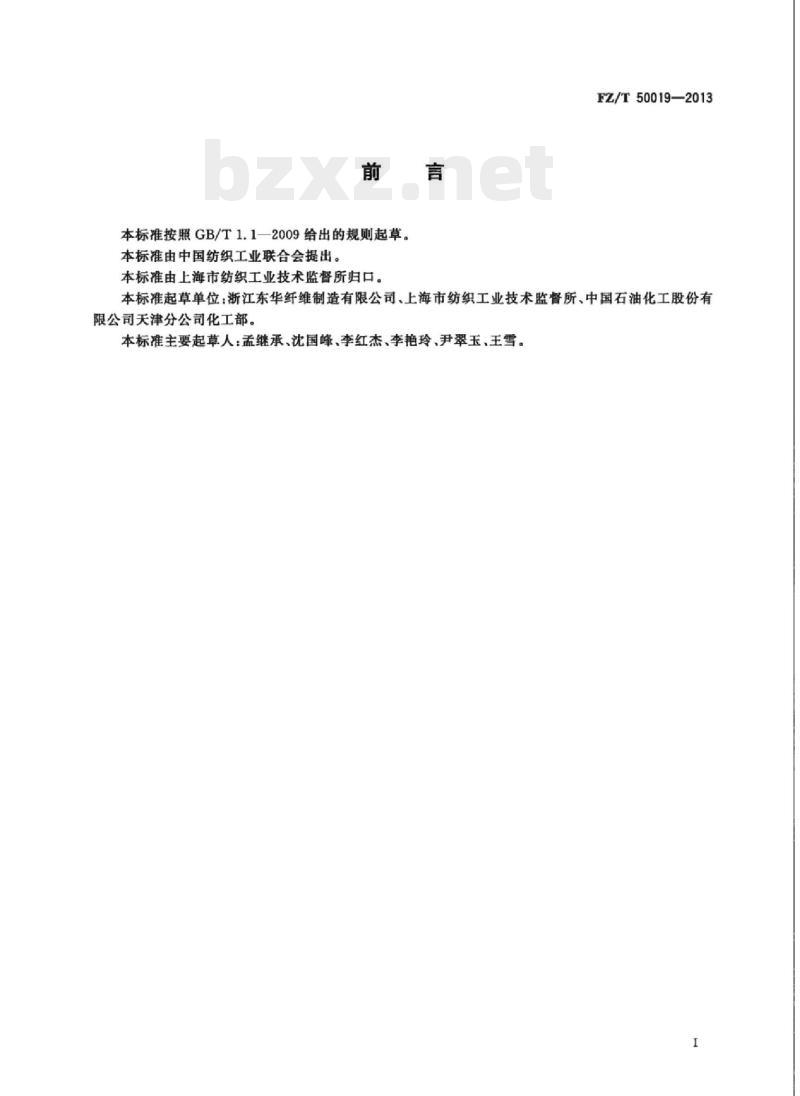

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50019—2013
本标准起草单位：浙江东华纤维制造有限公司、上海市纺织工业技术监督所、中国石油化工股份有限公司天津分公司化工部。
本标准主要起草人：孟继承、沈国峰、李红杰、李艳玲、尹翠玉、王雪。I

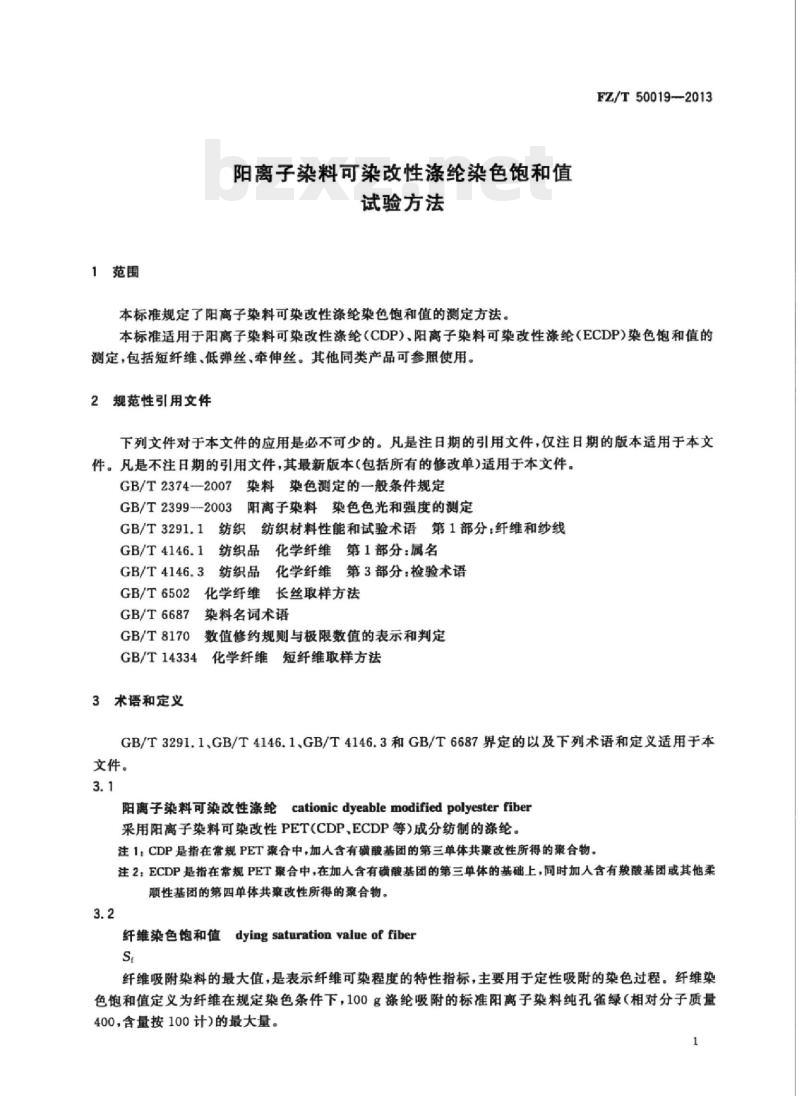

1范围
阳离子染料可染改性涤纶染色饱和值试验方法
本标准规定了阳离子染料可染改性涤纶染色饱和值的测定方法。FZ/T50019--2013
本标准适用于阳离子染料可染改性涤纶（CDP）、阳离子染料可染改性涤纶（ECDP）染色饱和值的测定，包括短纤维、低弹丝、牵伸丝。其他同类产品可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2374—2007染料染色测定的一般条件规定GB/T2399-2003阳离子染料染色色光和强度的测定GB/T3291.1
纺织纺织材料性能和试验术语第1部分：纤维和纱线GB/T4146.1
纺织品化学纤维第1部分：属名
GB/T4146.3
纺织品化学纤维第3部分：检验术语GB/T6502化学纤维长丝取样方法GB/T6687
GB/T8170
GB/T14334
3术语和定义
染料名词术语
数值修约规则与极限数值的表示和判定化学纤维短纤维取样方法
GB/T3291.1，GB/T4146.1、GB/T4146.3和GB/T6687界定的以及下列术语和定义适用于本文件。
阳离子染料可染改性涤纶cationicdyeablemodifiedpolyesterfiber采用阳离子染料可染改性PET(CDP、ECDP等）成分纺制的涤纶。注1：CDP是指在常规PET聚合中，加人含有磺酸基团的第三单体共改性所得的聚合物。注2：ECDP是指在常规PET聚合中，在加人含有磺酸基团的第三单体的基础上，同时加人含有羧酸基团或其他柔顺性基团的第四单体共聚改性所得的聚合物。3.2
纤维染色饱和值dying saturation yalueof fiberS
纤维吸附染料的最大值，是表示纤维可染程度的特性指标，主要用于定性吸附的染色过程。纤维染色饱和值定义为纤维在规定染色条件下，100g涤纶吸附的标准阳离子染料纯孔雀绿（相对分子质量400，含量按100计)的最大量。
FZ/T50019—2013
4原理
以性能稳定的亚甲基蓝阳离子染料（相对分子质量320）的精制品（纯度≥98.0%）为测定用染料，按五档不同的浓度，在规定的条件下对阳离子染料可染改性涤纶进行染色，以染料对纤维的上色率达90%时作为饱和界限，计算100g纤维上染的亚甲基蓝的质量（g），再折合成相对分子质量为400的阳离子染料孔雀绿的质量，即为阳离子染料可染改性涤纶的染色饱和值S：。5试剂和材料
试剂和材料应符合GB/T2374—2007中第3章的有关规定。6仪器和设备
采用的仪器和设备如下：
a）高温高压染色机：可程序控制：b）分光光度计：722型或更高精度型号；e）电子天平：分度值0.001g。
仪器和设备应符合GB/T2374—-2007中第5章的有关规定。7试验方法
一般条件规定
染色一般条件应符合GB/T2374—2007和GB/T2399—2003的规定。此外，还要符合下列条件：染料：亚甲基蓝染料（相对分子质量320）的精制品（含量不低于98.0%）。a)
纤维：阳离子染料可染改性涤纶1，短纤维批量样品中实验室样品和试样抽取按b)
GB/T14334规定，长丝批量样品中实验室样品和试样抽取按GB/T6502规定，不要抽取在运输途中意外受潮、污染、擦伤或包装已经打开的包装件。e）
染色浴比：1：100。
染色温度与染程：
阳离子染料可染改性涤纶（CDP)染色温度125℃，染程260min；阳离子染料可染改性涤纶（ECDP)染色温度100℃，染程200min。染浴pH值：4.5~4.8。
7.2染色
7.2.1染浴配方
染浴按下列配方配得：
染料浓度[以染料对纤维质量的百分比（o.W.f)表示]：1%～9%，如果纤维的饱和值较高，可a)
适当提高染料浓度，保证至少有一个浓度点的平衡上色率在90%以上，一个浓度点的平衡上色率在90%以下，浓度间隔按1%递增；推荐：阳离子染料可染改性涤纶（CDP）染料浓度选择1%，2%3%，4%，5%；阳离子染料可染改性涤纶（ECDP）染料浓度选择5%，6%，7%，8%，9%。冰乙酸（o.w.f).1%。
结晶乙酸钠（o.w.f)：1%。
7.2.2染色操作
7.2.2.1试样染前处理
FZ/T50019—2013
为去除纤维表面的油剂，用非离子型的洗涤剂洗涤处理阳离子染料可染改性涤纶纤维，洗涤剂浓度2g/L～3g/L，浴比1：30，温度60℃，洗涤处理15min后用室温蒸馏水充分洗涤，挤去水分，烘干后备用。
7.2.2.2染料准备
在染料称量前要去除其所含水分。将染料在105℃下于烘箱内烘燥1.5h，取出，立即放人干燥器内，冷却至室温备用。
7.2.2.3染色
按本标准7.1规定的纤维量，浴比和7.2.1规定的染浴配方，配制五种不同浓度（优选间隔均匀且饱和浓度在所选浓度范围内）的染浴，试样经染前处理后，称取1g纤维，准确至0.001g，放人染浴，按图1、图2所示的升温曲线染色，染毕，取出，并挤去多余的残液于染杯中，用少量40℃的温水洗涤1次，再用室温水洗涤直至洗净浮色，洗液全部收集并与染色残液合并，冷却至室温后加水定容至500mL（如果洗涤液加上残液的量较少，也可定容至250mL），留作光密度值的测定。110
时间/min
阳离子染料可染改性涤纶(CDP)染色升温曲线125
2C/min
时间/min
图2阳离子染料可染改性涤纶(ECDP)染色升温曲线3
FZ/T50019—2013
7.3光密度的测定
将待测残液根据颜色的深浅，稀释成适宜的浓度（光密度值在0.1～1.0之间），配置合适浓度（约为2.5mg/L)的标准亚甲基蓝浴液，利用分光光度计，在最大吸收波长下，分别测定7.2.2.3中定容后的残液及标准染液的光密度值。
7.4数据处理与纤维饱和值的计算根据标准亚甲基蓝浴液和各档浓度残液的光密度值，按照式(1)计算残液中染料对纤维质量(o.W。f)的百分比（%）。
式中：
VXCXEXn
10XE.XnXm
-残液中染料对纤维质量的百分比（o.w.f)，%染色残液以及浮色洗涤液定容的体积，单位为毫升（mL)；标准亚甲基蓝染浴稀释前的质量浓度，单位为毫克每升（mg/L)；残液稀释后的光密度；
定容后残液稀释倍数；
标准亚甲基蓝染浴稀释后的光密度；标准亚甲基蓝染浴稀释倍数；
纤维质量，单位为毫克（mg）。*（1)
以残液中染料对试样质量(o.w.D)为横坐标，以染色前原始染液中染料对纤维质量(o.W.f)为纵坐标，从原点作斜率为10的直线，如图3中A线所示，在该直线上任意一点的上色率均为90%；再根据从配制的五种不同染液浓度残液吸光度的测试结果，在图3中绘出相应的坐标点：然后，找出能与直线A相交的相邻两点作直线，如图3中B线所示。直线A与直线B相交点D的纵坐标Dy即为被测试样达到上色率为90%时染料对试样的质量百分数（o.w.f)，即标准规定的染色饱和时染料对纤维的质量(o.W.f)，按式(2)计算得阳离子染料可染改性涤纶的染色饱和值Sr。Sr=D×90%×98.0%×5/4
式中：
纤维染色饱和值(o.w.f)，%
（2）
图中相交点处纵坐标读数，即被测试样达到上色率为90%时染料对试样的质量百分数(o.w.),%;
测定要求的上色；
98.0%—染料纯度：
-将亚甲基蓝分子量折算成标准阳离子染料分子量的折算系数。计算结果取两个试样饱和值结果的平均值，按GB/T8170修约至小数点后一位。gF
残液中染料对纤维质量（o.W.f)/%图3残液中染料量与原始染浴中染料量的关系纤维染色饱合值的计算示例参见附录A。试验报告
试验报告包括：
样品的名称和规格；
本标准编号：
采用的试验方法及所有的试验参数：使用仪器的名称、型号：
测试结果：
与本标准不一致的部分；
观察到的异常现象；
试验日期。
FZ/T50019—2013
FZ/T50019—2013
附录A
（资料性附录）
纤维染色饱和值的计算示例
阳离子染料可染改性涤纶（CDP)短纤维，按照标准规定进行测试，结果如表A.1所示。表A，1不同染料浓度的上染情况原始染浴中染料浓度（o.w.D)
残液中的染料浓度(o.w.f)
（上色率为90%）
残液中亚甲基蓝染料对纤维质量(o.w.f)%
以残液中染料对纤维质量(o.w.D)为横坐标，以染色前原始染浴中染料对纤维质量(o.w.f)为纵坐标，从原点作斜率为10的直线，如图A.1中A线，在该直线上任意一点的上色率均为90%，再根据从配置的五种不同染浴浓度残液吸光度的测试结果，在图A1中绘出相应的坐标点；然后，选择原始染浴中染料浓度（o.w.f)为3%、4%的两点作直线，见图A.1中B线。A
残液中染料对纤维质量（o.w.f)7%图A。1残液中染料量与原始染浴中染料盘的关系直线A与直线B相交点D的纵坐标D即为被测纤维达到上色率为90%时染料对纤维的质量(o.w.f)，即标准规定的染色饱和时染料对纤维的质量（o.w.f)。A线方程式如式(A.1)所示：Www.bzxZ.net
.（A.1)
B线为交点两侧毗邻两点（Pi，P，)所连直线，设：P(1.y1）,P2(z2+y2),方程式如式（A.2)所示：(-,-)
因此交点的纵坐标D如式(A.3)所示：10()
D = 10(2, ) - ( )
将=0.058，1=3：2=1.572，y4代人式（A.3）可得：Dy=3.17
FZ/T50019—2013
+..（A.3)
按标准计算该阳离子染料可染改性涤纶(CDP)短纤维的染色饱和值SrCo.w.f)为：St=DX90%X98.0%×5/4=3.5
FZ/T50019-2013
