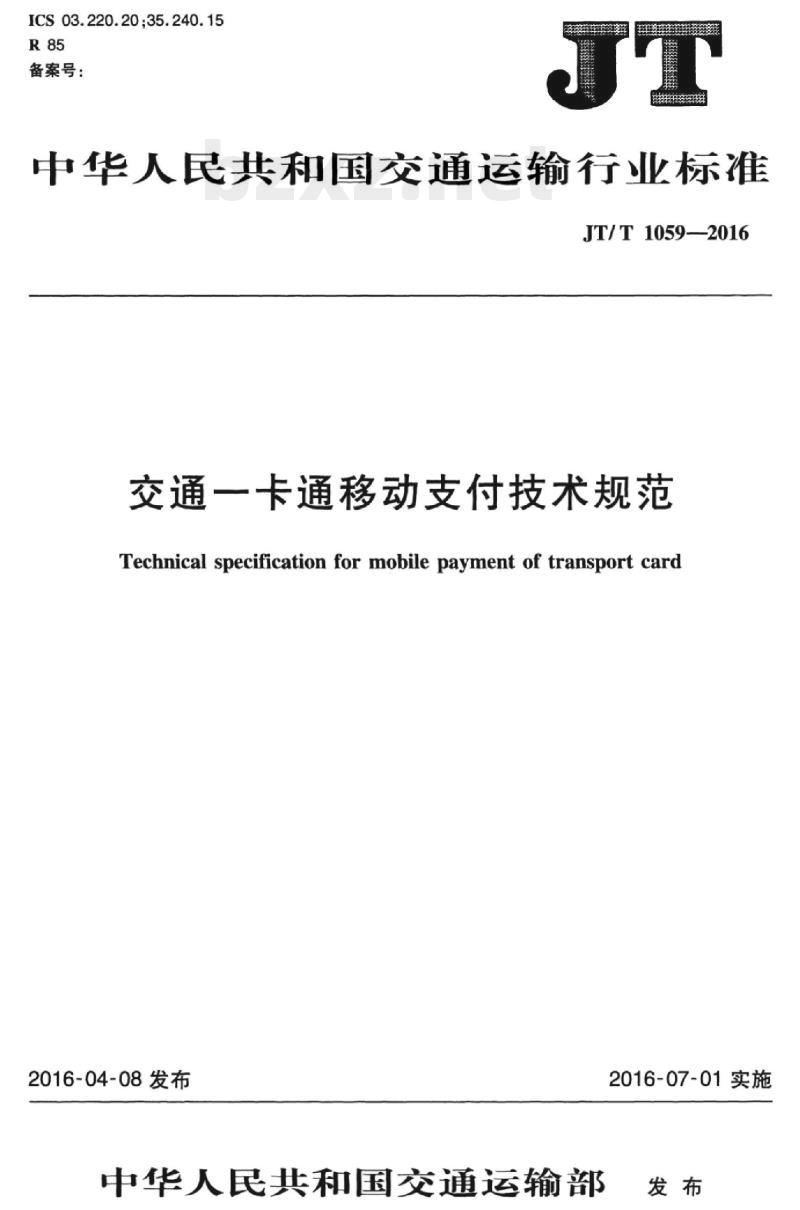

中华人民共和国交通运输行业标准JT/T1059—2016
交通一卡通移动支付技术规范
Technical specification for mobile payment of transport card2016-04-08发布
中华人民共和国交通运输部
2016-07-01实施

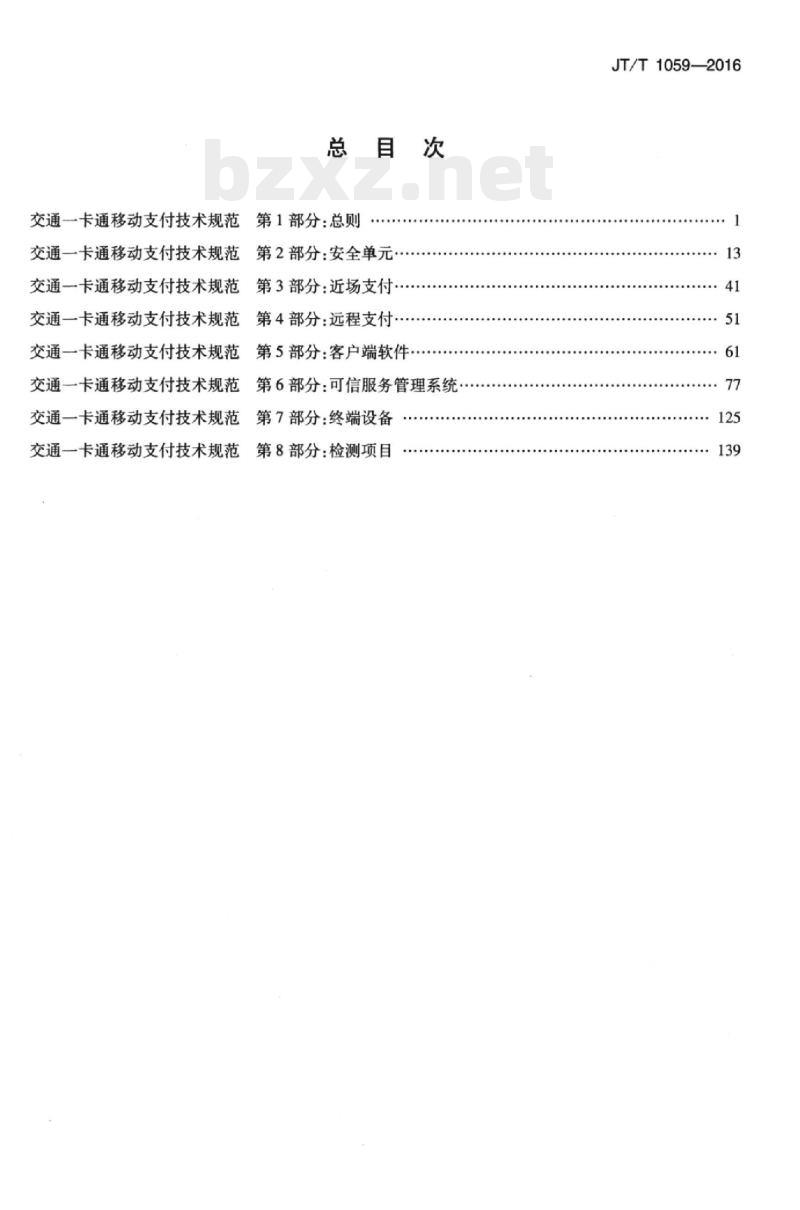

总目次
交通一卡通移动支付技术规范第1部分：总则交通一卡通移动支付技术规范第2部分：安全单元交通一卡通移动支付技术规范第3部分：近场支付·交通一卡通移动支付技术规范第4部分：远程支付交通一卡通移动支付技术规范第5部分：客户端软件交通一卡通移动支付技术规范第6部分：可信服务管理系统交通一卡通移动支付技术规范第7部分：终端设备交通一卡通移动支付技术规范第8部分：检测项目JT/T1059—2016
iiKAoNi KAca
ICS03.220.20;35.240.15
备案号：

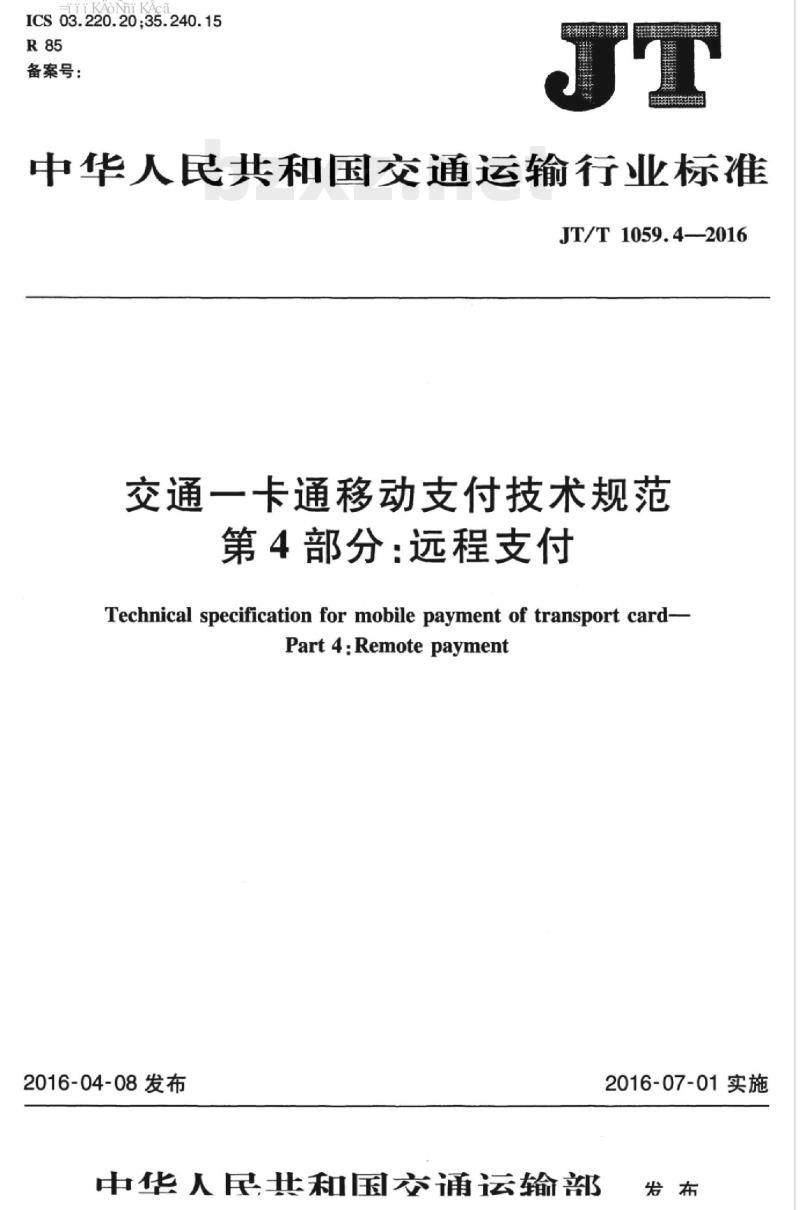

中华人民共和国交通运输行业标准JT/T1059.4—2016
交通一卡通移动支付技术规范
第4部分：远程支付
Technical specification for mobile payment of transport card-Part4:Remotepayment
2016-04-08发布
中华人民共和国交通运输部
2016-07-01实施
-lii KAoNni KAca
iiiKAoNiKAca
规范性引用文件..
术语和定义
应用模型·
业务处理·
用户注册.·
账户查询
消费·
转账·
空中圈存
冲正·
异常处理
JT/T1059.4——2016
-iiKAoNiKAca
JT/T1059.4—2016
JT/T1059《交通一卡通移动支付技术规范》分为8个部分：第1部分：总则；
一第2部分：安全单元；
一第3部分：近场支付；
一第4部分：远程支付；
第5部分：客户端软件；
第6部分：可信服务管理系统；
第7部分：终端设备；
一第8部分：检测项目。
本部分为JT/T1059的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由交通运输部运输服务司提出。本部分由交通运输信息通信及导航标准化技术委员会归口。本部分起草单位：北京中交金卡科技有限公司、北京市政交通一卡通有限公司、长春市轨道交通集团有限公司、武汉城市一卡通有限公司、武汉天喻信息产业股份有限公司、北京中广瑞波科技股份有限公司、恒宝股份有限公司、北京握奇数据系统有限公司。本部分主要起草人：李岚、康雪、沈伟彬、邢钊、戚亮、藏宏伟、胡汉友、朱旭东、王蕾、张建祥、王斌录、司徒文翰、张忠萌。
iiiKAoNiKAca
1范围
交通一卡通移动支付技术规范
第4部分：远程支付
JT/T1059.4—2016
JT/T1059的本部分规定了交通一卡通移动支付中远程支付的应用模型及业务处理要求。本部分适用于交通一卡通移动支付系统远程支付业务中业务流程的设计、开发和维护。2规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JT/T1059.1交通一卡通移动支付技术规范第1部分：总则JT/T1059.3交通一卡通移动支付技术规范第3部分：近场支付3术语和定义
JT/T1059.1和JT/T1059.3界定的以及下列术语和定义适用于本文件。3.1
支付内容平台paymentcontentplatform向用户提供订购商品或服务的平台。3.2
Eaccountmanagement system
账户管理系统
实现交通一卡通用户账户体系整体管理功能的业务信息系统，包括账户开户、更改和销户及资金的管理等业务功能。
4应用模型
交通一卡通移动支付中远程支付应用模型如图1所示，所涉及的相关实体及其功能包括：支付内容平台
移动支付终端
注：虚线表示实体间可跨接多个系统。远程支付系统
图1远程支付应用模型
转接清算系统
账户管理系统
a）移动支付终端：用户在移动状态下使用的支付设备，主要指手机及智能可穿戴设备；55
iiiKAoNiKAca
JT/T1059.4—2016
b）支付内容平台：为用户提供商品或服务；远程支付系统：为用户提供交易接人、转接和支付服务；c
转接清算系统：实现跨机构支付的业务转接、清分和结算，在异地交易时接人；e
账户管理系统：实现账户体系的整体管理功能，包括开户、更改和销户及资金的管理等业务。5业务处理
5.1用户注册
5.1.1一般要求
移动支付终端用户登录之前，应进行用户注册，提交个人身份信息给远程支付系统，远程支付系统保存用户信息。其中，用户信息包括登录名、密码和邮箱等。5.1.2交互流程
用户注册交互流程如图2所示，交互步骤如下：步骤1：用户通过移动支付终端向远程支付系统请求验证码；a)
步骤2：远程支付平台生成验证码；步骤3：远程支付系统返回验证码请求结果；步骤4：用户输入个人身份信息，向远程支付系统发送注册申请；d)
步骤5：远程支付系统检查验证码正确后，向账户管理系统发送用户个人信息；e
步骤6：账户管理系统返回用户注册结果；步骤7：远程支付系统返回用户注册结果。移动支付终端
注1：实线箭头表示交易请求。
步骤1
步骤3
步骤4www.bzxz.net
步骏7
注2：虚线箭头表示交易请求的返回结果。远程支付系统
>步骤2
步骤5
步骤6
图2用户注册交互流程
账户管理系统
5.2账户查询
一般要求
JT/T1059.4—2016
移动支付终端通过远程支付系统与账户管理系统进行交互，获取账户管理系统的账户信息（如账户余额等）。
5.2.2交易模型
账户查询交易模型如图3所示，交易步骤如下：步骤1：用户通过移动支付终端向远程支付系统发起查询请求；a)
步骤2：远程支付系统向账户管理系统转发查询请求；b）
步骤3：账户管理系统将查询结果返回给远程支付系统步骤4：远程支付系统将查询结果返回给移动支付终端。d)
步骤1
移动支付终端
5.3消费
5.3.1一般要求
步骤4
远程支付系统
图3账户查询交易模型
步骤2
步骤3
账户管理系统
用户通过移动支付终端在支付内容平台上订购商品或服务，并确认付款的支付交易。5.3.2交易模型
消费交易模型如图4所示，消费交易步骤如下：a）
步骤1：用户通过移动支付终端在支付内容平台订购商品或服务：b）
步骤2：支付内容平台向移动支付终端发送确认订单，同时咨询支付方式：步骤3：移动支付终端向支付内容平台确认支付方式；c
步骤4：支付内容平台向远程支付系统发送支付请求；d)
步骤5：远程支付系统向移动支付终端确认支付：e)
步骤6：移动支付终端向远程支付系统发送确认支付消息；f
步骤7：远程支付系统向账户管理系统发送支付请求：g
步骤8：账户管理系统向远程支付系统回复支付应答；步骤9：远程支付系统向支付内容平台回复支付结果；i）
步骤10：支付内容平台向移动支付终端发送订购成功通知。支付内容平台
步骤4
步骤5
移动支付终端
步骤6
步骤9
步骤7
步骤8
远程支付系统
图4消费交易模型
账户管理系统
JT/T1059.4—2016
5.4转账
5.4.1一般要求
在远程支付中，用户通过移动支付终端使用账户为其他账户转账。5.4.2交易模型
转账的交易模型如图5所示，转账交易步骤如下：a）步骤1：移动支付终端向远程支付系统发起从个人账户为其他账户转账的交易请求；b）步骤2：异地互联互通转账，远程支付系统向转接清算系统发起转账请求；本地转账直接向账户管理系统发起转账请求；
步骤3：异地互联互通转账，转接清算系统向账户系统发起转出请求；c
步骤4：异地互联互通转账，转接清算系统收到账户系统的转出应答响应：e
步骤5：异地互联互通转账，转接清算系统向账户系统发起转人请求：步骤6：异地互联互通转账，转接清算系统收到账户系统的转人应答响应；f)
步骤7：异地互联互通转账，远程支付系统接收转接清算系统的交易应答响应：本地转账由远程支付系统接收账户管理交易应答响应；步骤8：账户管理系统向远程支付系统返回结果通知应答。步骤3
步骤1
移动支付终端
5.5空中圈存
5.5.1一般要求
步骤8
远程支付系统
步骤2
步骤7
转接清算系统
图5转账交易模型
步骤4
步骤5
步骤6
账户管理系统
账户管理系统
由用户发起，使用银行账户或第三方账户资金，通过账户管理系统实现向移动支付终端的圈存交易。移动支付终端通过远程支付系统向账户管理系统发起圈存请求，账户管理系统处理圈存请求后，下发写卡脚本给移动支付终端改写余额。5.5.2交易模型
空中圈存的交易模型如图6所示，空中圈存交易步骤如下：a）步骤1：用户通过移动支付终端向远程支付系统发起圈存请求；b）步骤2：远程支付系统向账户管理系统转发圈存请求；c）步骤3：账户管理系统处理圈存请求后，将结果应答给远程支付系统；d）步骤4：远程支付系统向移动支付终端发送圈存应答；步骤5：移动支付终端接收到圈存结果的应答，启动写卡脚本改写SE应用余额，并显示最终e
结果；
f）步骤6：移动支付终端向远程支付系统返回写卡结果。58
