- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 纺织行业标准(FZ) >>
- FZ/T 50043-2018 聚丙烯腈基碳纤维原丝含油率试验方法

【FZ纺织行业标准】 聚丙烯腈基碳纤维原丝含油率试验方法
- FZ/T50043-2018
- 现行
标准号:
FZ/T 50043-2018
标准名称:
聚丙烯腈基碳纤维原丝含油率试验方法
标准类别:
纺织行业标准(FZ)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
551.80 KB

点击下载
标准简介:
FZ/T 50043-2018.
1范围.
FZ/T 50043规定了聚丙烯腈基碳纤维原丝含油率的试验方法。
FZ/T 50043适用于聚丙烯鬧基碳釺維原丝.其他纤维可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3291.1纺织纺织材料性能 和试验术语第1部分;纤维和纱线
GB/T 3291.3纺织纺织材料性能 和试验术语第3部分:通用
GB/T 4146(所有部分)纺织品化学纤维
GB/T 6502化学纤维 长丝取样 方法
GB/T 8170数值修约规则 与极限数值的表示和判定
3术语和定义
GB/T 3291.1 ,GB/T 3291.3 ,GB/T 4146(所有部分)界定的术语和定义适用于本文件。
4原理
利用油剂能溶解于特定溶剂的性质,通过索氏提取器用特定溶剂把油剂从纤维表面萃取出来,溶剂燕发后.称取残留的油剂.油剂与纤维试样质量百分比即为含油率。
5仪器、器具及试剂
5.1索氏抽提 器:推荐冷凝管高度(h )为240 mm,抽提管直径(d)为37 mm.长度(I)为80 mm,蒸馏烧瓶容积为150 ml。
5.2铝箔盘 ;推荐为100 mL.
5.3恒温水浴锅:室温~100 C。
5.4烘箱:能保持温度( 105士3)C。
5.5干燥 器。
5.6天平:最小分度值为0.1 mg.
5.7不锈 钢镊子。
5.8溶剂:分析纯 ,推荐:甲醇/氯仿(体积比1 : 2)。
6试样制备

部分标准内容:

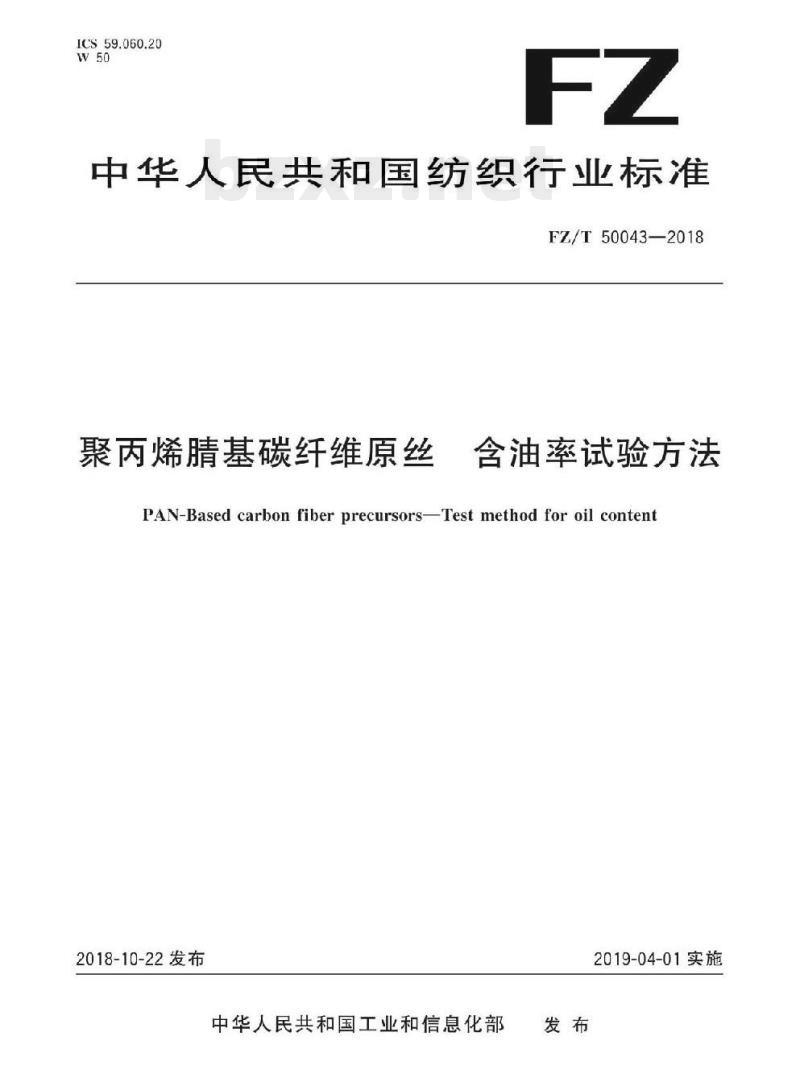

中华人民共和国纺织行业标准
FZ/T500432018
聚丙烯腈基碳纤维原丝
含油率试验方法
PAN-Based carbon fiber precursorsTest method for oil content2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施
中华人民共和国纺织
行业标准
聚丙烯腈基碳纤维原丝
含油率试验方法
FZ/T50043—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区二里河北街16号(100045)网址:spc.org.cn
服务热线:400-168-0010
2019年3月第一版
书号:155066·2-33656
版权专有
侵权必究
本标准按照GB/T1.120C9给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50043—2018
本标准起草单位:中国科学院宁波材料技术与工程研究所、吉林化纤集团有限责任公司、上海市纺织工业技术监督所、纺织化纤产品开发中心、海纺织集团检测标准有限公司。本标淮主要起草人:李德宏,支建海,荣德武、李红杰、李德利、陶志强、工辉I
1范围
聚丙烯晴基碳纤维原丝
含油率试验方法
本标准规定了聚丙烯睛基碳纤维原丝含油率的试验方法。本标准适用于聚内烯基碳纤维原丝,其他纤维可参照执行2规范性引用文件
FZ/T50043—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。纺织纺织材料性能和试验术语第1部分:纤维和纱线GB/T3291.1
GB/T3291.3纺织纺织材料性能和试验术语第3部分:通用GB/T4146(所有部分)纺织品化学纤维GB/T65C2化学纤维长丝取样方法GB/T 8170
3术语和定义
数值修约规则与极限数值的表示和判定GB/T3291.1、GB/T3291.3、GB/T4146(所有部分)界定的术语和定义适用于本文件。4原理
利用油剂能溶解于特定溶剂的性质,通过索氏提取器用特定溶剂把油剂从纤维表面幸取出来,溶剂蒸发后,称取残留的油剂,油剂与红纤维试样质量百分比即为含油率。5仪器、器具及试剂
索氏抽提器:推荐冷凝管高度(h)为240mm,抽提管直径(d)为37mm、长度(l)为80mm,蒸馏烧5.1
瓶容积为150mL。
铝箔盘:推荐为1C0mL。
5.3恒温水浴锅:室温~100℃。5.4
烘箱:能保持温度(105士3)℃。5.5
干燥器。
天平:最小分度值为0.1mg。
不锈钢镶子。
溶剂:分析纯,推荐:甲醇/氯仿(体积比1:2)。5.8
6试样制备
按照GB/T6502中的绞丝法取两个试样,单个试样取样量约为5g.精确至0.01g.记为m1。FZ/T50043—2018
7试验步骤
7.1称取一洁净干燥的铝箔盘或蒸谱瓶,精确到0.1mg,记为m27.2将试样装人抽提管,并插人抽提器内。连接抽提器,将大约75mL溶剂从抽提器的上部倒入并溢出至烧瓶内。
7.3加热水浴锅.回流次数为6次/h~-8次/h.回流2.5h。冷却仪器,用镊子把试样与抽提管内溶剂尽量挤回入蒸馅烧瓶。
7.4将蒸馅烧瓶中的溶液倒入铝箔盘,再用少量溶剂将蒸馏烧瓶内壁全部清洗一道,清洗液倒人铝箔盘中,共清洗3次~4次将铝箔盘内溶剂蒸发至残余溶剂近干或将蒸留烧瓶内的溶剂在水浴上蒸发至残余溶剂近下。
7.5铝箱盘或蒸留瓶在烘箱内(105土3)℃干燥60min,干燥器内冷却10min后称重直至恒重,记录为m3
注:采用蒸馏烧瓶作为称量容器时,在称量蒸增烧瓶时,环境温度和混度宜保持稳定,并快速完成称量8结果计算
含油率按式(1)计算:
×100%
式中:
Q含油率;
铝箔盘与油剂的质量(或者蒸馏瓶与油剂质量),单位为克(g):铝箔盘的质量(或者蒸馏瓶的质量),单位为克(g);试样的质量,单位为克(g)。
计算结果以两次平行样测试值的平均值表示,按照GB/T8170修约到两位小数,两次平行样测试值租对充差≤10%。9试验报告
试验报告内容包括:
a)试样名称和来源:
采用本标准:
测试结果,包括涉及“结果计算”一章的内容,当测试结果在未检出时,报告结果以小于最低检测限报出;
与基本步骤的差异;
观察到的异常现象;
试验日期及操作者。
A.1原理
附录A
(规范性附录)
红外光谱法
FZ/T50043—2018
在室温下用特定溶剂萃取红维中的油剂,用红外光谱仪在波数4500cm1~2400cm-1间进行扫描,测定萃取液在特征峰处的吸光度,由标准由线换算出含油率。A.2仪器、器具及试剂
1傅里叶红外光谱仪。
10mm吸收池。
振荡器。
天平:最小分度值为1mg。
5磨口试剂瓶:30mL。
烧杯。
容量瓶:100mL、250mL。下载标准就来标准下载网
溶剂(分析纯),常用四氯化碳。A.3含油标准曲线的绘制
A.3.1用一空的洁净、干燥的小烧杯,称取纯油剂共(0.6250十0.0002)g:若油剂为复合油剂.则要将油剂烘到恒重(或若浓度铰高,可直接扣除水分),称取(0.6250土0.0002)g。若油剂为单组分油剂混合而成,则按照油剂配比标样。
2用溶剂将油剂溶解,定量转移至250mL容量瓶中,定容混匀,称为A溶液A.3.2
A.3.3分别移取1mL、2mL、4mL、6ml、8mL、10mL、12mL、15mLA溶液于100mL的容量瓶中,用溶剂定容混勾。
A.3.4取A.3.3定容后的溶液,分别测其在特征峰处的吸光度,绘制以吸光度为横坐标、以油剂质量为纵坐标的标准曲线,
注:用溶剂溶解油剂时:可用水浴加热促溶。A.4试验步骤
从试验室试验样品中随机均匀地取出5g样品,如样品为丝更剪成3cm5cm长的小段,手A.4.1
工开松混匀。
A.4.2用天平称取(0.5士0.002)g纤维,称好后移入30mL磨口试剂瓶中。A.4.3加入(15土0.5)ml.溶剂,旋紧瓶塞,放在振荡器上,振荡15min。A.4.4以溶剂为参比,测定样品在特征峰处的吸光度A。5从油剂标准曲线直接读出试样中油剂质量m或用K、A值计算油剂质量mi.用式(A.1)计算A.4.5
纤维含油率。
FZ/T50043—2018
化验过程产生的废液要设专桶盛装.定期送污水处理,禁止倒入下水道。A.4.6
A.5计算
含油率按式(A.1)计算:
Q-KXAX10a
×100%=m1×10~3
式中:
含油率:
工作曲线斜率,单位为毫克(mg);样品的吸光度,
试样质量,单位为克(g);
油剂质量,单位为毫克(mg)。m
计算结果以两次平行样测试值的平均值表示,按照GB/T8179修约到两位小数。两次平行样测试值相对充差≤10%。...(A.1)
版权专有侵权必究
FZ/T50043-2018
书号:155066·2-33656
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- FZ纺织行业标准
- FZ/T92072-2017 气动加压摇架
- FZ/T01057.6-2007 纺织纤维鉴别试验方法 第6部分:熔点法
- FZ/T63045-2018 芳纶纤维绳索
- FZ/T98012-2014 日晒气候色牢度试验仪
- FZ/T01139-2017 纺织品防微波性能试验方法矩形波导管法
- FZ/T98020-2019 织物透湿性能试验仪
- FZ/T52032-2014 导电锦纶短纤维
- FZ/T73063-2019 针织孕妇装
- FZ/T97035.1-2015 针织机用针第1部分:舌针
- FZ/T92033-2017 粗纱悬锭锭翼
- FZ/T13009-2016 色织泡泡布
- FZ/T98008-2011 电子织物强力仪
- FZ/T43023-2013 牛津丝织物
- FZ/T43048-2018 化纤长丝免缝防钻绒织物
- FZ/T20031-2017 毛针织品缝迹伸长率试验方法
- 行业新闻
- Coinbase即将进行重大系统升级:预期内容与时间安排
- FUNToken突破1亿美元大关:通货紧缩力量迈入主流
- XRP可能达到100美元,因旧模式重现
- 以太坊逼近3000美元,山寨币季即将来临,当前最值得购买的三大加密货币
- 比特币在2025年第三季度开局上涨1.61%,呈现窄幅震荡与历史性分化走势
- 分析师致XRP持有者:XRP已准备就绪
- 3DOS 与 OKX(欧易)是否有关联?OKX 用户可以参与吗
- 如何参与 3DOS 空投?详细教程+每日撸币攻略
- Phantom 被起诉漏洞曝光:开发者称私钥存储不当导致 50 万美元损失
- 比特币的机构采用:金融新前沿
- 黑客攻击、政府交易还是升级?86亿美元比特币转账引发猜测
- WazirX新闻:新加坡法庭听证会定于7月15日举行,备用日期为7月16日
- 2025年比特币牛市跳板:为何多元化投资山寨币是明智之选
- Grass 项目发展路线图与未来展望,GP 开发者视角深度分析
- 标普500指数上涨使其更接近卖出信号:美国银行
网站备案号:湘ICP备2023016450号-1
