【FZ纺织行业标准】 纺织经纱上浆用聚丙烯酸类浆料试验方法黏度测定

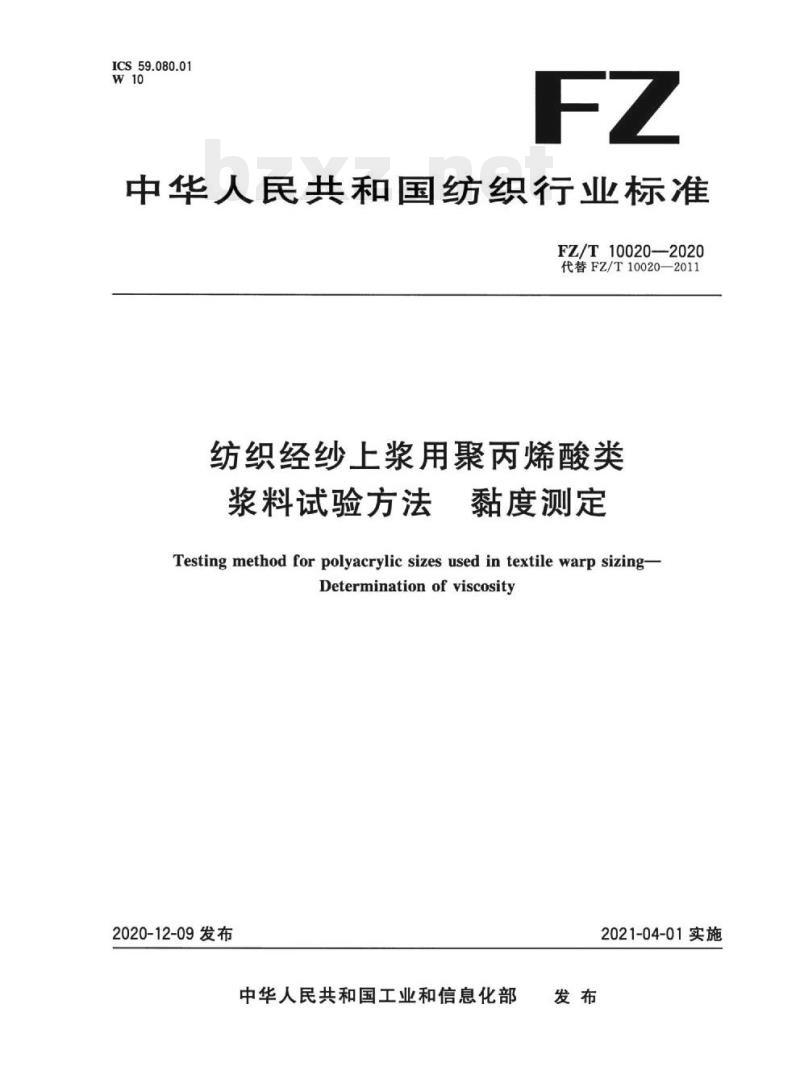

ICS59.080.01
中华人民共和国纺织行业标准
FZ/T10020—2020
代替FZ/T10020—2011
纺织经纱上浆用聚丙烯酸类
浆料试验方法
黏度测定
Testing method for polyacrylic sizes used in textile warp sizing-Determination of viscosity
2020-12-09发布
中华人民共和国工业和信息化部发布
2021-04-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准代替FZ/T10020—2011《纺织上浆用聚丙烯酸类浆料试验方法FZ/T10020—2011相比，主要技术变化如下：标准名称调整为《纺织经纱上浆用聚丙烯酸类浆料试验方法调整了标准范围；
规范了试样准备（见5.1～5.2）；调整了结果表示（见7.2）
增加了附录A(资料性附录)。
本标准由中国纺织工业联合会提出。黏度测定》；
FZ/T10020—2020
黏度测定》。与
本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10)归口。本标准起草单位：上海新齐力助剂科技有限公司、河南新野纺织股份有限公司、佛山中纺联检验技术服务有限公司、湖北佳特新材料有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。本标准主要起草人：路彦景、洪育贤、杨志威、张志荣、丁成城、和圆圆、张宝庆。本标准所代替标准的历次版本发布情况为：-FZ/T10020—2011。
1范围
纺织经纱上浆用聚丙烯酸类
浆料试验方法
黏度测定
本标准规定了纺织经纱上浆用聚丙烯酸类浆料黏度测定的试验方法。本标准适用于纺织经纱上浆用聚丙烯酸类浆料。注：企业实际生产中，快速测定方法可参照附录A进行，试验结果仅作为生产参考。2规范性引用文件
FZ/T10020—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定FZ/T10016—2020纺织经纱上浆用聚丙烯酸类浆料试验方法不挥发物含量测定3原理
在一定温度、转速条件下，用旋转黏度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性即黏度。
4设备和用具
天平：称量范围为100g以上，分度值为0.001g。4.1
磨口平底烧瓶：250mL。
球形冷凝管。
磁力恒温搅拌器：转速250r/min~300r/min。4.5
旋转黏度计：测量误差为士3%。恒温水浴锅：室温至100℃，恒温波动≤0.5℃.试样准备
按FZ/T10016测试试样不挥发物含量，按质量分数4%制备黏度试验所需试样备用液，取样量计5.1
算按式（1)，计算结果按GB/T8170修约至小数点后三位。式中：
一黏度试验所需试样备用液，单位为克（g）；)
FZ/T10020—2020

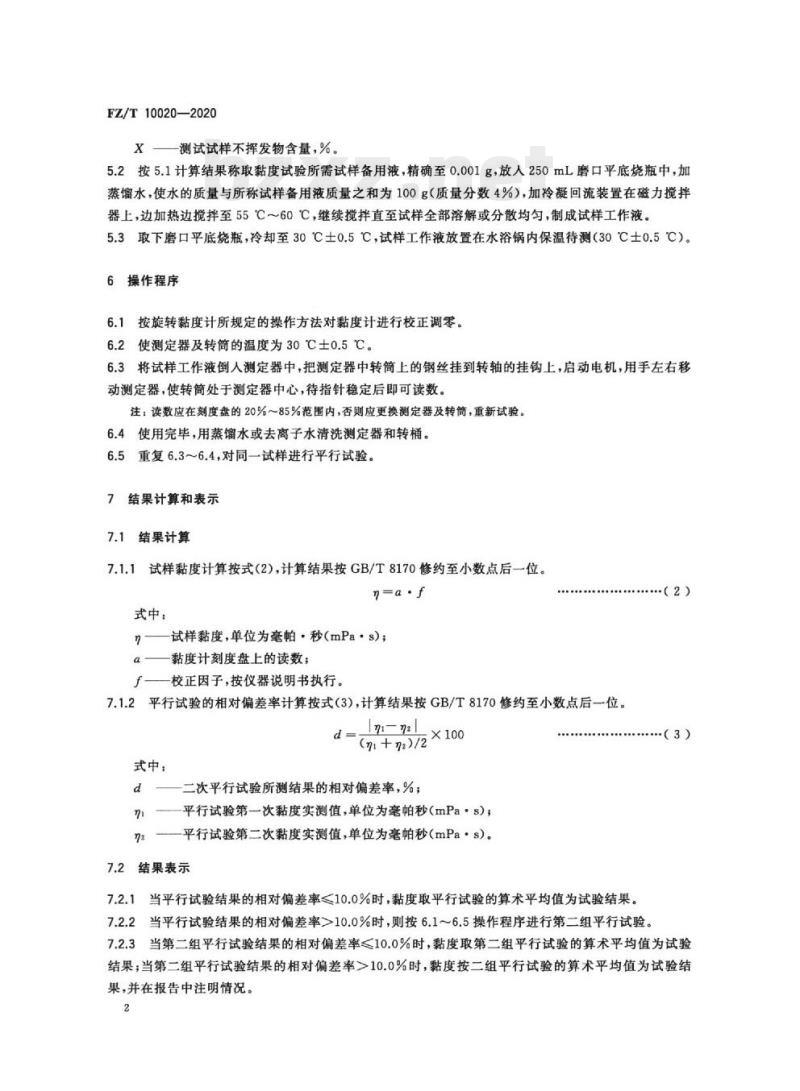

X—测试试样不挥发物含量，%。5.2按5.1计算结果称取黏度试验所需试样备用液，精确至0.001g，放人250mL磨口平底烧瓶中，加蒸水，使水的质量与所称试样备用液质量之和为100g（质量分数4%），加冷凝回流装置在磁力搅拌器上，边加热边搅拌至55℃～60℃，继续搅拌直至试样全部溶解或分散均匀，制成试样工作液。5.3取下磨口平底烧瓶，冷却至30℃士0.5℃，试样工作液放置在水浴锅内保温待测（30℃士0.5℃）。6操作程序
6.1按旋转黏度计所规定的操作方法对黏度计进行校正调零。6.2使测定器及转简的温度为30℃士0.5℃6.3将试样工作液倒人测定器中，把测定器中转筒上的钢丝挂到转轴的挂钩上，启动电机，用手左右移动测定器，使转简处于测定器中心，待指针稳定后即可读数。注：读数应在刻度盘的20%~85%范围内，否则应更换测定器及转筒，重新试验。使用完毕，用蒸馏水或去离子水清洗测定器和转桶。6.4
6.5重复6.3～6.4，对同一试样进行平行试验。7结果计算和表示
7.1结果计算
7.1.1试样黏度计算按式(2),计算结果按GB/T8170修约至小数点后一位。n=a.f
式中：
n—试样黏度，单位为毫帕·秒(mPa·s)；a黏度计刻度盘上的读数；
—校正因子，按仪器说明书执行。7.1.2平行试验的相对偏差率计算按式（3)，计算结果按GB/T8170修约至小数点后一位。d
式中：
二次平行试验所测结果的相对偏差率，%；d
平行试验第一次黏度实测值，单位为毫帕秒（mPa·s)；n平行试验第二次黏度实测值，单位为毫帕秒(mPa·s)。7.2结果表示
...(3)
7.2.1当平行试验结果的相对偏差率<10.0%时，黏度取平行试验的算术平均值为试验结果。7.2.2当平行试验结果的相对偏差率>10.0%时，则按6.1～6.5操作程序进行第二组平行试验。7.2.3当第二组平行试验结果的相对偏差率≤10.0%时，黏度取第二组平行试验的算术平均值为试验结果；当第二组平行试验结果的相对偏差率>10.0%时，黏度按二组平行试验的算术平均值为试验结果，并在报告中注明情况。
试验报告
试验报告应包括以下内容：
试验依据本标准的编号（FZ/T10020—2020)；a)
试样的详细描述，如产品代号、批号、生产日期等；b)
FZ/T10020—2020
试验黏度计型号、转速、转子型号、黏度值原始数据，测试方法和其对应测定结果；任何偏离本标准的细节及试验中的异常现象；d)Www.bzxZ.net
试验日期与试验者等。
FZ/T10020—2020
A.1范围
附录A
（资料性附录）
纺织经纱上浆用聚丙烯酸类浆料黏度快速测定的试验方法本标准适用于纺织经纱的上浆用液态聚丙烯酸类浆料。A.2原理
在一定温度、转速条件下，用旋转黏度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性即黏度。
A.3设备和用具
A3.1旋转黏度计：测量误差为士3%。A.3.2手持式折光仪即手持式糖度计：测量范围为032%，精度为士0.2。A.3.3天平：称量范围为100g以上，分度值为0.01g。A.3.4恒温水浴锅：室温至100℃，恒温波动≤0.5℃。A.3.5玻璃烧杯：100mL。
A.3.6滴管。
A.4试样准备
A.4.1称取50g的试样备用液，按FZ/T10016一2020附录A测试试样备用液不挥发物含量。A.4.2将测好不挥发物含量的试样备用液加蒸馏水稀释，按照A.4.1的方法测试稀释后的试样的不挥发物含量，直到不挥发物含量为14%士0.2%，制成试样工作液。A.4.3将试样工作液放置在水浴锅内，至40℃士0.5℃，保温待测。A.5
操作程序
A.5.1黏度计校正调零。
A.5.2使测定器及转筒的温度为40℃士0.5℃。A.5.3将试样工作液倒人测定器中，把测定器中转筒上的钢丝挂到转轴的挂钩上，启动电机，用手左右移动测定器，使转筒处于测定器中心，待指针稳定后即可读数。注：读数应在刻度盘的20%～85%范围内，否则应更换测定器及转简，重新试验。A.5.4使用完毕，用蒸馏水或去离子水清洗测定器和转桶。A.5.5重复A.5.3～A.5.4，对同一试样进行平行试验。4
5结果计算和表示
结果计算
试样黏度计算按式（A.1),计算结果按GB/T8170修约至小数点后一位。n=a.f
式中：
试样黏度，单位为毫帕秒(mPas)；黏度计刻度盘上的读数；
校正因子，按仪器说明书执行。FZ/T10020—2020
......(A..1)
平行试验结果的相对偏差率计算按式（A.2)，计算结果按GB/T8170修约至小数点后一位。A.6.1.2
(ni+n2)/2
式中：
一二次平行试验所测结果的相对偏差率，%；平行试验第一次黏度实测值，单位为毫帕秒(mPa·s)；平行试验第二次黏度实测值，单位为毫帕秒(mPa·s）。A.6.2
结果表示
试验。
当平行试验结果的相对偏差率≤10.0%时，黏度取平行试验的算术平均值为试验结果。当平行试验结果的相对偏差率>10.0%时，则按A.5.1～A.5.5操作程序进行第二组平行当第二组平行试验结果的相对偏差率≤10.0%时，黏度取第二组平行试验的算术平均值为试验结果；当第二组平行试验结果的相对偏差率>10.0%时，黏度按二组平行试验的算术平均值为试验结果，并在报告中注明情况。
7试验报告
试验报告应包括以下内容：
试验依据本标准的编号（FZ/T10020—2020）；a)
试样的详细描述，如产品代号、批号、生产日期等；c
试验黏度计型号、转速、转子型号、黏度值原始数据，测试方法和其对应测定结果：d)
任何偏离本标准的细节及试验中的异常现象；e)
试验日期与试验者等。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
