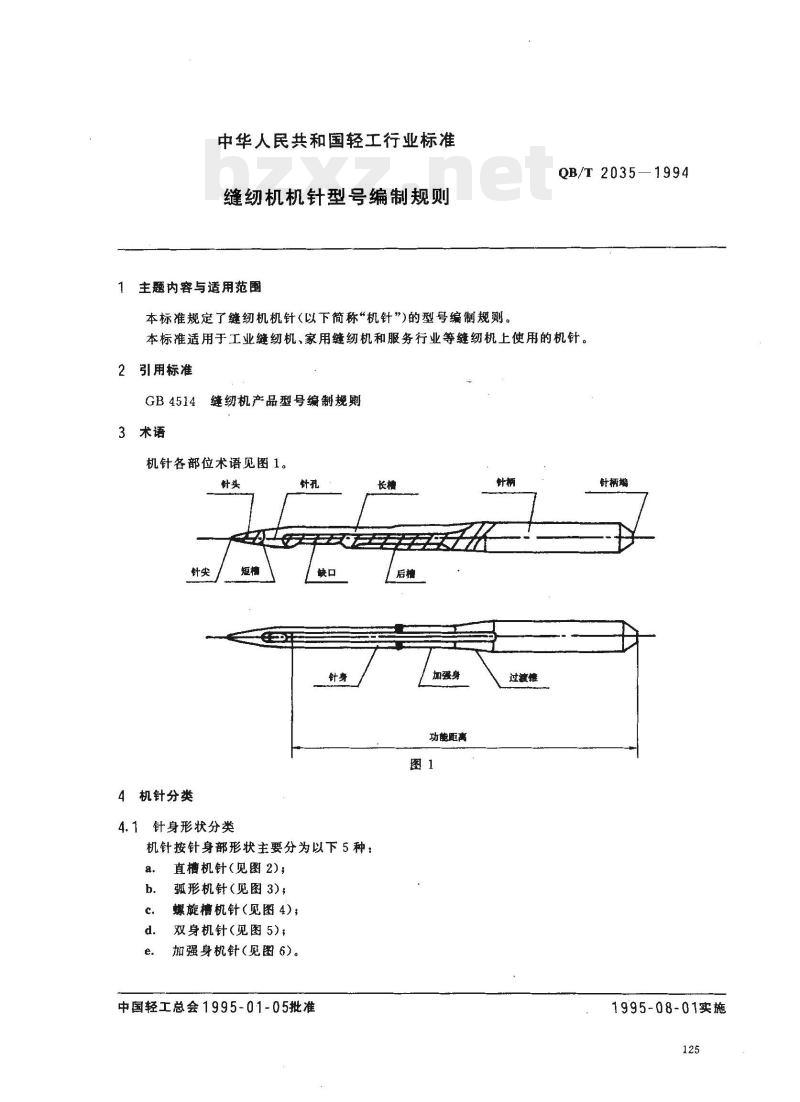

中华人民共和国轻工行业标准
缝纫机机针型号编制规则
主题内容与适用范围
本标准规定了缝纫机机针（以下简称“机针\)的型号编制规则。5—1994
OB/T 2035
本标准适用于工业缝纫机、家用缝纫机和服务行业等缝纫机上使用的机针。2引用标准
缝纫机产品型号编制规剿
GB4514
3术语
机针各部位术语见图1。
4机针分类
4.1针身形状分类
机针按针身部形状主要分为以下5种：a.
直槽机针（见图2）；
弧形机针（见图3)；
螺旋槽机针（见图4)，
双身机针（见图5），
加强身机针（见图6）。
中国轻工总会1995-01-05批准
加强身
功能距离
过渡罐
针柄竭
1995-08-01实施

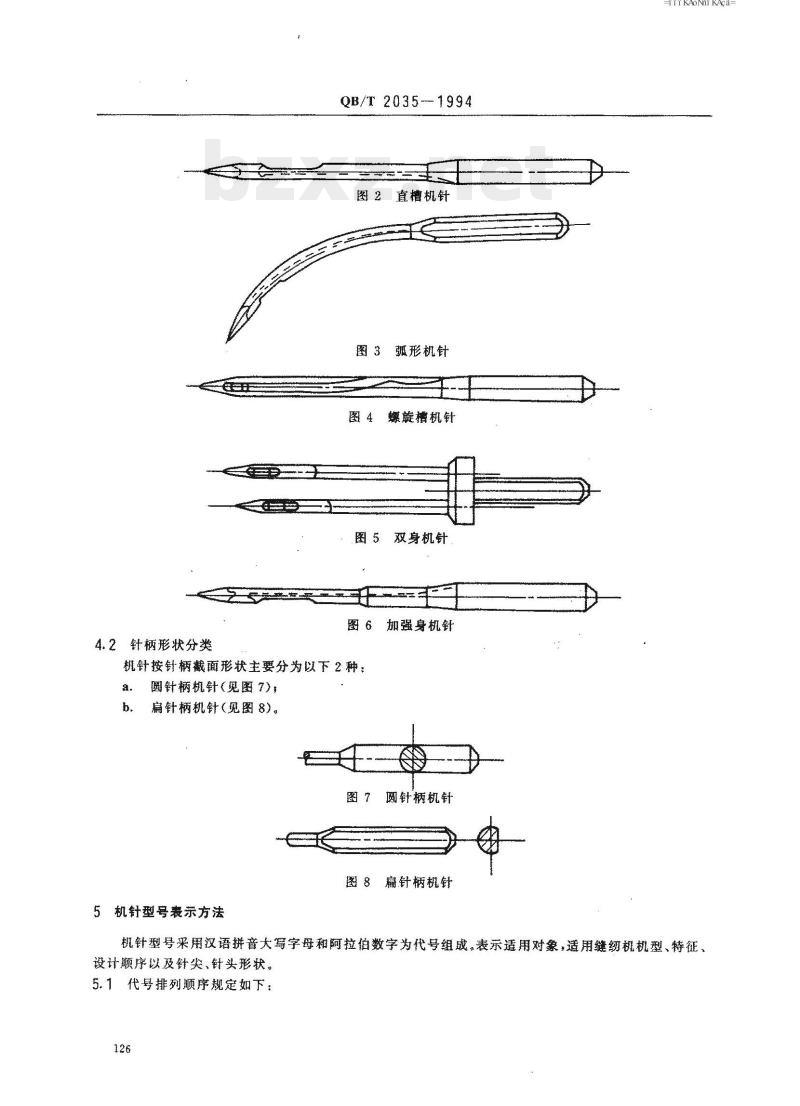

4.2针柄形状分类
QB/T2035--1994
直槽机针
图3弧形机针
螺旋槽机销
双身机针
图6加强身机针
机针按针柄戳面形状主要分为以下2种：a
圆针柄机针（见图7），
扁针柄机针（见图8）
圆针柄机针
图8痛针柄机针
5机针型号表示方法
-TT KAONi KAca-
机针型号采用汉语拼音大每字母和阿拉伯数字为代号组戒。表示适用对象，适用缝纫机机型、特征、设计顺序以及针尖、针头形状。5.1代号排列顺序规定如下：

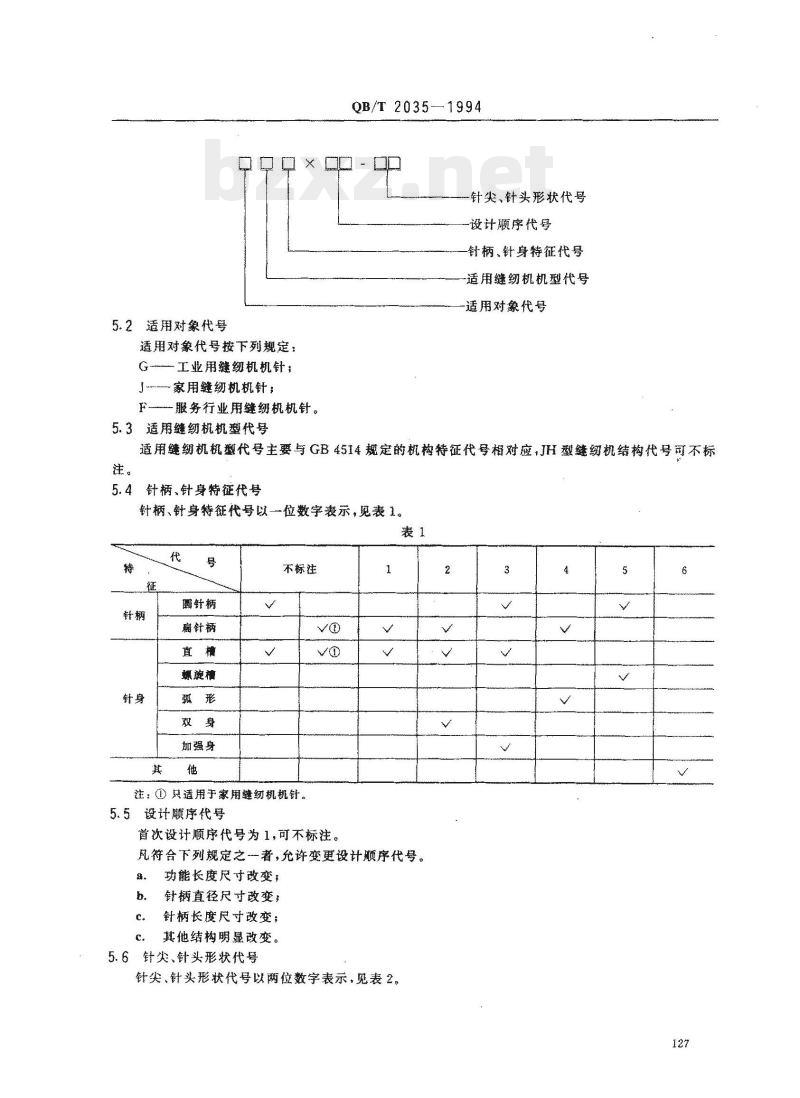

5.2适用对象代号
QB/T 2035—1994
000X00-00
针尖、针头形状代号
设计顺序代号
针柄、针身特征代号
适用缝纫机机型代号
适用对象代号
适用对象代号按下列规定：
G—工业用链纫机机针：
家用缝纫机机针
F服务行业用缝纫机机针。
5.3适用缝纫机机型代号
适用缝纫机机型代号主要与GB4514规定的机构待征代号相对应，JH型缝纫机结构代号可不标注。
5.4针柄、针身特征代号
针柄、针身特征代号以一位数字表示，免表1。表1
圆针辆
扁针柄
螺旋檀
加强身
不标注
注：①只透用于家用缝纫机机针。5.5设计顾序代号
首次设计顺序代号为1，可不标注。V
凡符合下列规定之一者，允许变更设计顺序代号。功能长度尺寸改变；
针榜直径尺寸改变：
针柄长度尺寸改变；
其他结构明显改变。

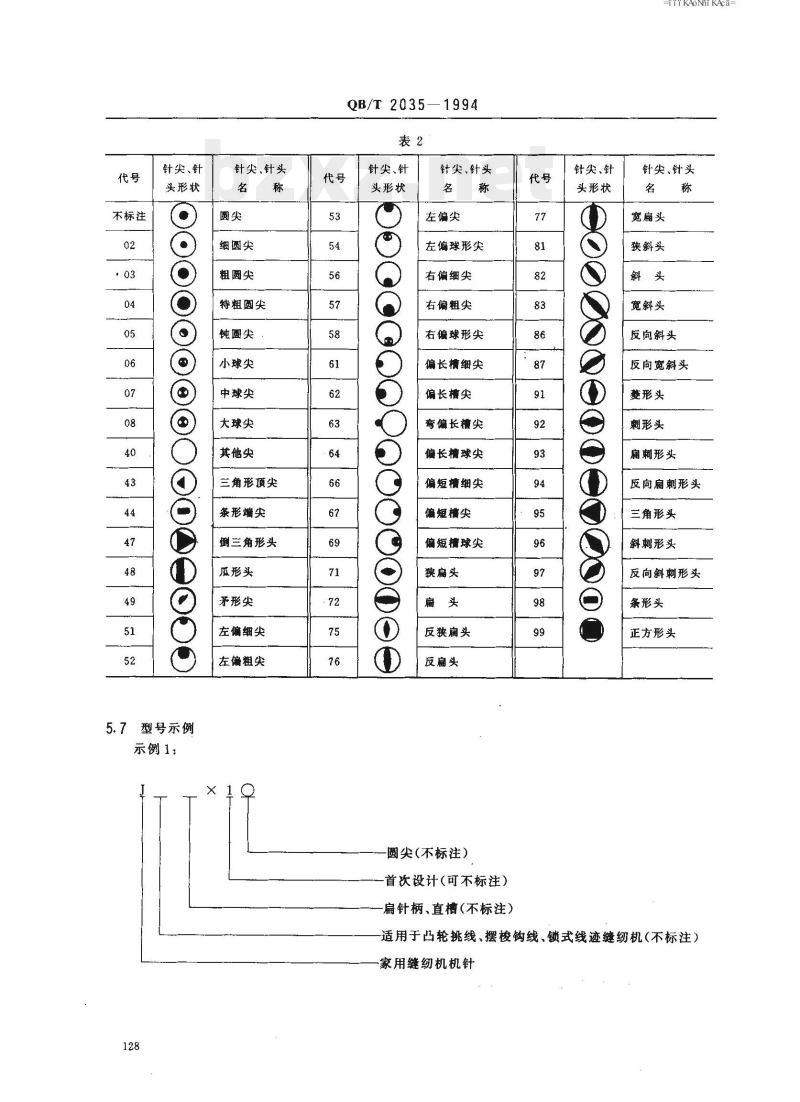

5.6针尖、针头形状代号
针尖、针头形状代号以两位数字表示，见表2。2
不标注
针尖、针
头形状
5.7型号示例
示例1：
针尖、针头
细圆尖
粗圆尖
特粗圆尖
钝圆尖
小球尖
中球尖
大球尖
其他尖
三角形顶尖
条形端尖bZxz.net
倒三角形头
瓜形头
茅形尖
左偏细尖
左偏粗尖
QB/T 2035—1994
针尖、针
头形状
针尖、针头
左偏尖
左偏球形尖
右偏细尖
右偏粗尖
右球形尖
偏长槽细尖
偏长槽尖
弯偏长尖
偏长精球尖
偏短槽细尖
偏短檀尖
偏短槽球尖
狭扁头
反狭扁头
反扇头
圆尖(不标注）
首次设计（可不标注）
扁针柄、直槽（不标注）
针尖、针
头形状
-KAONrKAca
针尖、针头
宽扁头
狭斜头
宽斜头
反向斜头
反向宽斜头
菱形头
剃形头
扁刺形头
反向扁刺形头
兰角形头
斜刺形头
反向斜刺形头
条形头
正方形头
适用于凸轮挑线、摆梭钩线、锁式线迹缝纫机（不标注）一家用缝纫机机针

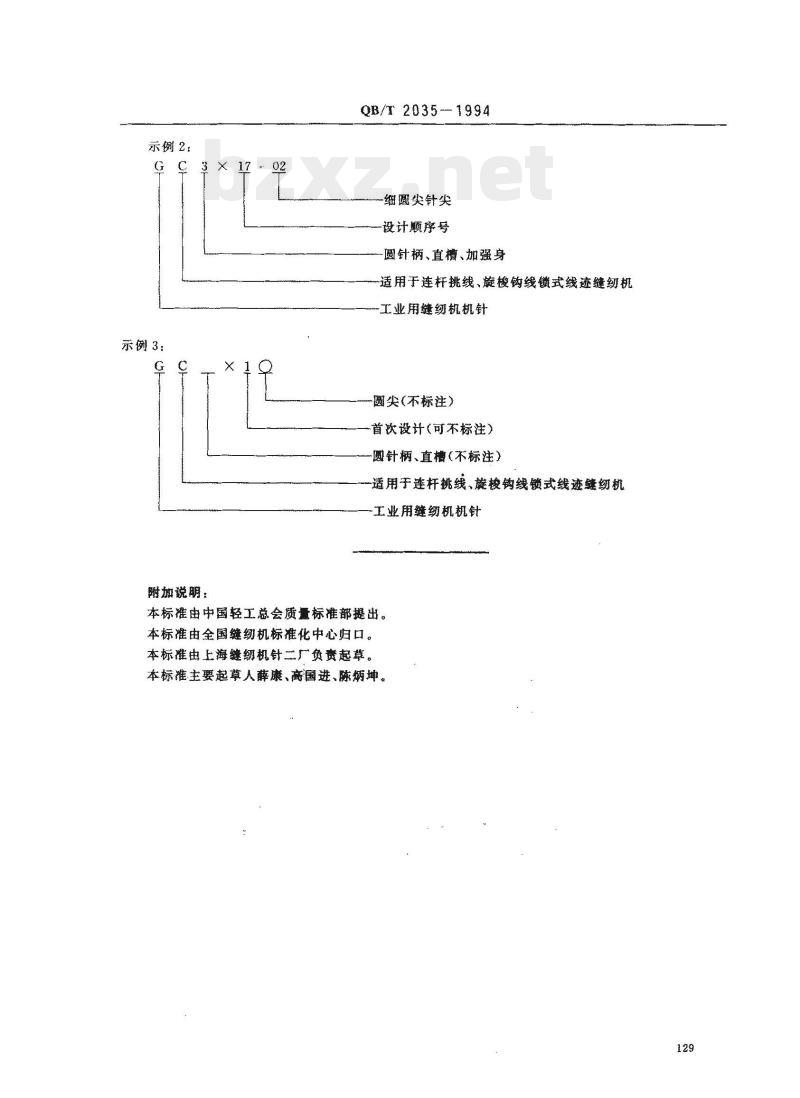

示例2：
示例3：
附加说明：
× 17 02
QB/T2035-1994
一细圆尖针尖
一设计顺序号
圆针柄、直槽、加强身
适用于连杆挑线、旋梭钩线锁式线迹缝纫机工业用缝纫机机针
圆尖（不标注）
暂次设计（可不标注）
一圆针柄、直槽（不标注）
一适用于连杆挑线、旗梭钩线锁式线迹缝纫机工业用缝纫机机针
本标准由中国轻工总会质量标准部提出。本标准由全国缝纫机标准化中心归口。本标准由上海缝纫机针二产负责起草。本标准主要起草人薛康、高国进、陈炳坤。129
