【GB国家标准】 霓虹灯管的一般要求和安全要求

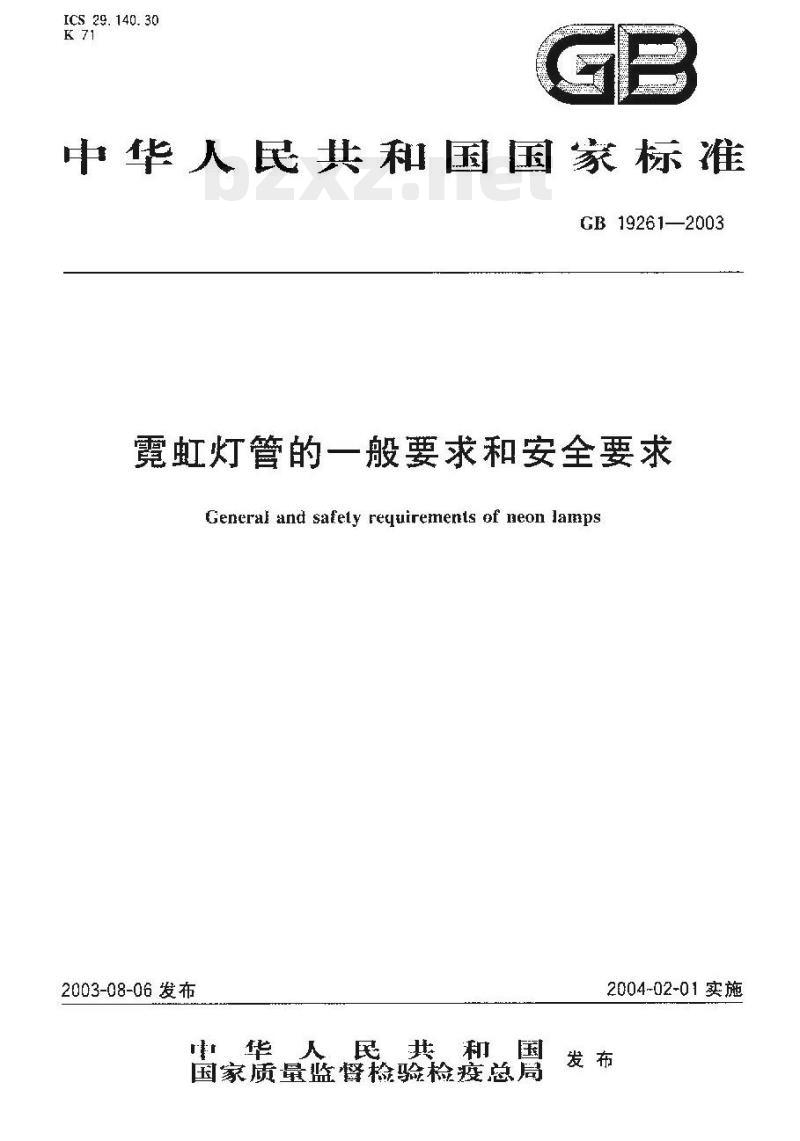

ICS 29.140. 30
中华人民共和国国家标准
GB 19261—2003
霓虹灯管的一般要求和安全要求General and safely requirements of neon lanps2003-08-06发布
山华人民共和国
国家质量监督检验检疫总局
2004-02-01实施

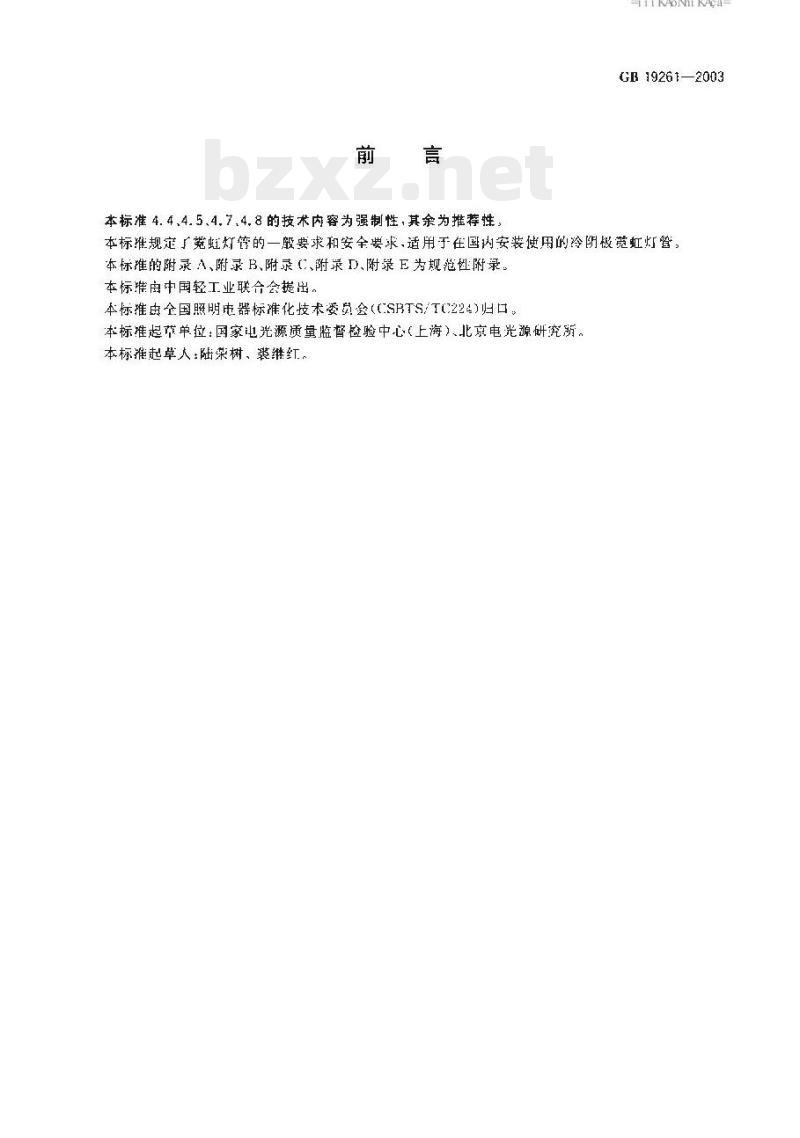

本标准4.4.4.5、4.7.4.8的技术内容为强制性，其余为推荐性，-TTKANTKAca
GB19261—2003
本标准规定广宽虹灯管的一殷要求和安全要求，适用于在国内安装使用的冷阴极觉虹灯暨，本标维的附录、附录B,附录（、附最I)、附录E为规范盘附录。本标推中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(CSBTS/TC224)归口，本标准起萨单位：国家光源质量监督检验中心（上海）、北京电光源研究所，本标雅起草人：陆荣树、裘继红。1范围

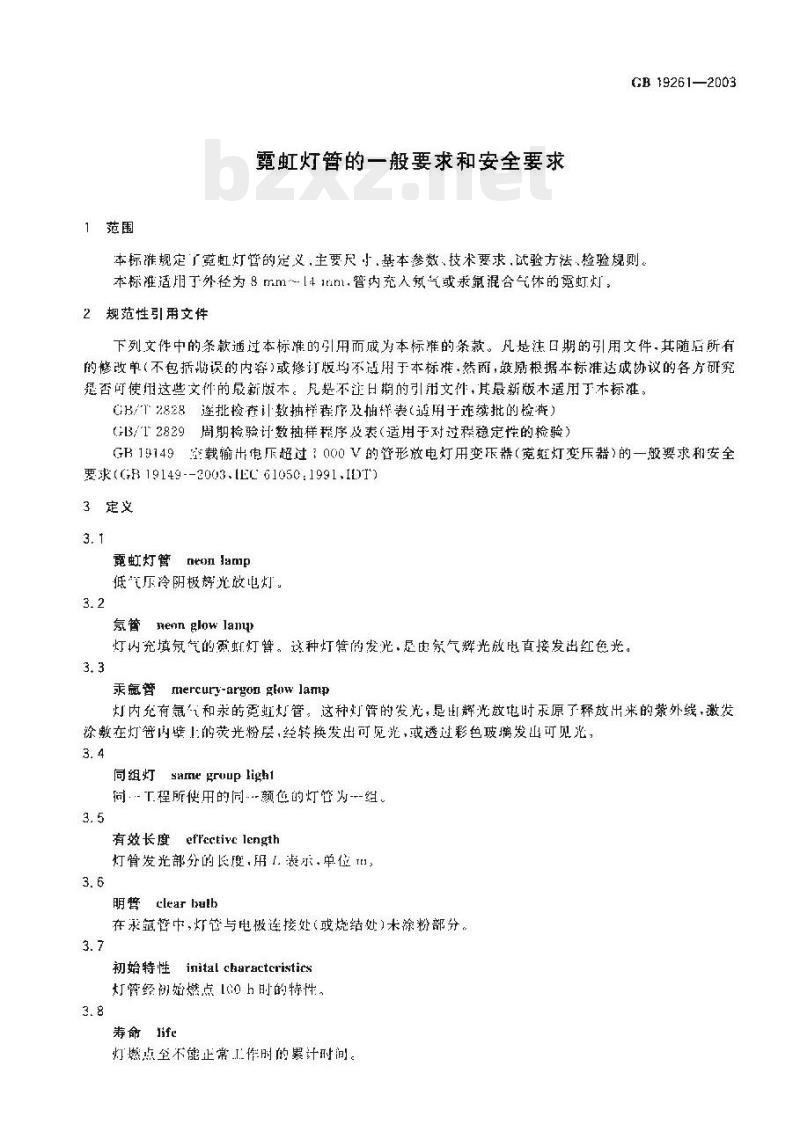

霓虹灯管的一般要求和安全要求GE 19261—2003
本标准规定了霓虹灯管的定义，主要尺小,基本参数、技术要求,试验方法、检验规则。本标准适用丁外径为8 mm~[4 irim,管内充入氧气或汞显混合气体的霓虹灯2规范性引用文件
下列文件中的条款通过本标准的引用而戚为本标准的条款。凡是注口期的引用文件,其随后所有的修改单（不包括即误的内睿）或修订版均不博用于本标谁·然配，鼓报据车标谁达贼协设的各方证究是否间使闭这些文件的最新版本。尼是不注日期的引文件其最新版木适用丁木标滩C8/2828逐批检在计数抽样程广及拥群表（适用于连续批的检查）312829周期检验计数抽样程序及表（适用手对过程稳定性的检验）GB19149空载输出电压超过000V的管形放电灯用变斥器（菀虹灯变压器)的一般要求和安全要求(GR 19149--2003.[EL 61050:1991,IDr)3定义
霓虹灯管neonlamp
低气冷阴极辉光政电灯。
氛管englowlamp
灯内充填氛气的需虾灯管。这种灯管的发光、是由宗气辩光放电接发出红光。3.3
乖警mercury-argon glow lamp
灯内充有氯气和汞的霓虹灯管，这种灯臂的发光，是断辩光放电时汞原了释放出来的紫外线，激发徐敷在灯管内壁上的荧光粉层，经转换发出可见光，或透过彩色玻璃发出可见光，3. 4
同组灯 same gruup ligh1
荷·「程所使用的同…额低的灯管为-组。3.5
有效长度effectivlength
灯管发光部分的长度，用1.装示.单位3.6
明營 clear talh
在求箍管中，灯管与电被连接处（或烧结处)未途粉部分。3.7
初始特性inital characteristirs灯管经初始燃点IGo h时的特性，3.8
寿命Jife
灯燃点至不能止常1作时的累计耐间。GB 19261-2003

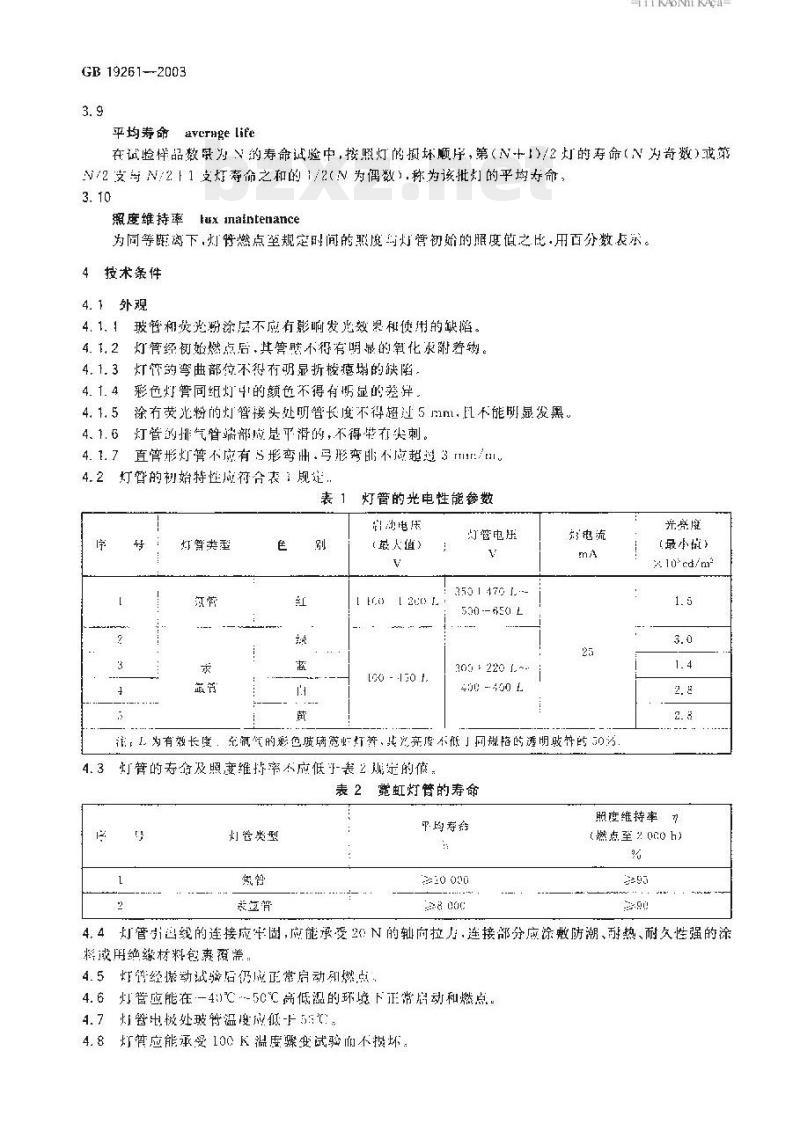

平均寿命avcragelife
-TTKAONIKACa
在试验样品数展为N的寿命试验中，按照灯的损坏顺序，第（N+1)/2灯的寿命（N为奇数)或第N/2 支奇N/211支寿饰之和的1/2N为偶数).称为该批灯的平均命，3. 10
照度维持率
luxnaintenance
为同等庭离下，灯臀燃点垒规定时间的照与灯管初始的照度值之比·用百分数表示。4技术条件
4.1外观
4.1.1玻管和荧光粉涂层不应有影响发光效裳和使用的缺陷。4. 1,2
灯管经初始燃点后，其管睦不得有明最的氧化求附差刺。4.1.3
灯管菊弯典部位不得有明显折梭瘦坳的轶陷。彩色灯管同组灯4的额负不得有显的差并，4. 1. 4
途右荧光粉的灯智接头处明管长度不得超过5mm，不能断暴发黑4、16灯管的排气管端部应是平滑的，不得毕有尖刺。4. 1. 7
直管形灯管不庞有S形弯曲.马形弯肌不应超适 3mr:/u灯管的初始特性成裤合表1规延：表1
灯管类型
灯管的光电性能参数
自动电压
(最人值）
I to↓ 2to
[00 - 130 1.
灯管电压
35914791
530 --650 1
305 +220~.
400 -450 f
注，」为有效长度，充鼠气的影色肢璃冤灯脊、其义弃度不低」同现格的透明破件的0为4.3
灯管的寿命及照衰维指率不应低引表2期定的表2霓虹灯管的寿命
P均寿行
灯管类型
兼益管
a 0or:
光京庭
（最小流）
10c/m2
照度维持率
(然点至2 (c0 h)
4.4灯管凹线的连接应牢固，应能承变！N的轴向拉力，连接部分应涂敷防潮、耐热、耐久性强的涂将或用绝缘材料包患覆盖。
4.5灯弹经拨动试骑后仍成正常启动和燃点，4. 6 灯管应能在一4:℃-50℃高低湿的环境下正常房动和燃点4了灯管出极处玻管温度低-F5:
4.8灯管应能承受100K温虚骤变试验而不损坏5试验方法

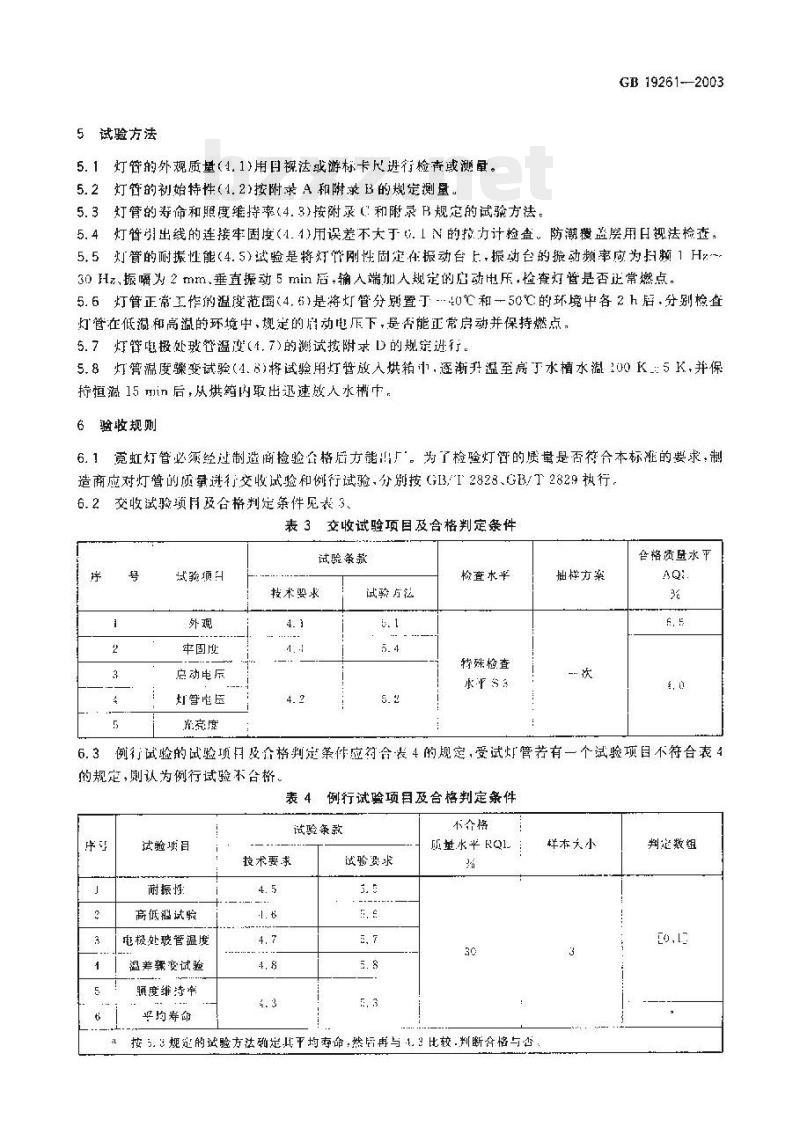

5. 1 灯管的外观质量(4. 1)用目视法或游标卡尺进行检奇或测量。5.2 灯暂的初始特性(1. 2)按附录 A 和附录 B的规定测量。5.3灯管的寿命和照度维持率(4.8)按附录（和附录B规定的试验方法。GB 19261-2003
5.4灯暂别出线的连接牢固度（4.4)用误差不大于6.1N的拉力计检查。防潮覆益层用日视法检查，5.5灯管的耐振性能（4.5)试验是将灯管刚性固定在振动台上.振动台的振动频率应为扫频1Hz~30 Hz、振嘱为2 mm垂直振动5min后.输人端加人规定的启动电压，检套灯管是否正常燃点，5.6 灯管正常工作的温度范围(4. 6)是将灯管分别置丁40℃和一50℃的环境中各 2 h后,分别检查灯管在低温和高的环境中，规定的眉动电压下,是否能正常启动并保持燃点，5.7灯管电极处玻管温度(4.7)的测试按附求D的规定进行。5.8灯管温度骤变试验（4.8)将试验用灯管放入烘箱中.逐渐升温至高丁水槽水温200K=5K，并保持恒激15min后，从烘内取出迅速放人水槽巾。6验收规则
6.1霓虹灯管必须经过制造商捡验合格后方能厂。为了检验灯管的质量是否符合本标准的要求，制造商应对灯管的质量进行交收试验和例行试验，分别按GI3,T2823、GB/T2829执行。6.2交收试验项用及合格判定条件见表3。表3交收试验项目及合格判定条件试验条款
试验项H
牢固度
启动电辰
灯管宠压
游亮度
技术要求
试验方法
检查水平
转殊检查
拙样方案
合格质暨水平
6.3例行试验的试验项目及介格判定案作应符合表4的舰定，受试灯管若有一个试验项自不符合表4的规定，则认为例行试验不合格。表4例行试验项目及合格判定条件试验条款
试验项目
耐振性：
高低想试验
电极处玻管温度
温差骤变试验
睡度维持率
平均寿命
技术要求
试验要求
不个格
原量水平RQ1
样本大小
按5.3规定的试验方法确定其平均寿命，然情再与-.3比较.判断合格与否判定数组
GR19261-2003
iKAoNiKAca
例行试验若不合格，则该批灯为不合格。此时应立即停止生产和验收，已验收的泣停止出，同时6.4
应研究产生不合势的原闪，并来取有效措，直到新的浏行试验合格后，才能恢复尘产和验收。6.5例行试验每季度不少于一次（其中评均寿命和照度维持率每年不少于：次）。衔当灯的结构、造［艺戴树料变更可能影响灯的性能时，都威进行例行试验6.6制造商川向贷方提供例行试验授告：7标志、包装、运输
7.1制造离在交付使用的每一组宽红灯管中应附有质备检验合格证，作合格证上清楚地标明刷造商名称：产品种类：制造年、月及产品标准号。7.2包装、运输由制造商和用户共同商定。A.1试验条件
附录A
（规范性附录）
置虹灯管启动特性測震方法
GB 192612003
将灯管在环境温度为18℃~28Y.相对湿度不超过65深的试验状态下放置2411。使用的计仪表精度底不低0,5级。（静电高压表应不低于1.5级）试验线路
A.3测期
升医变玉器
婚准掘流卷
宽凯灯窄
豪安表
启动特性电路图示
将灯管水平放置，灯导线应有良好的耐高压绝缘性能，接线婚图A1所示。将汗关K断汗，使回路处下开路状念，调整调用器，使空载开路电压达到衣1中启动电压的规定，合开关K、接通电路后，检套灯微是否易于启动并能持续放电。GB 19261—2003
B. 1 试验条件
附录B
（规范性附录）
虹灯管光、电特性测量方法
TKAONTKAca
a）将灯管置于境温度为25℃士2℃,柜对褪度不超过 65%的试验状态，升压变压器输出电流控制在 25 mA主1 mA,灯管发光稳定后测量其光、电参数。使用的计最议表应定期经计量部门校准。用于电参数测的电压表和叫流奏，其精度应不低b
于 0.5级,静电高压表应不低下 1. 5级，测试镇流器应为符合附录E要求的基准镇流器，相当于0.5级电压互感器。所使用的照度计和亮度计，其准确度应不低于1 级，亮度测量准确度不应低于3治，
B.2试验线路
基湛镇流器
虹灯管
升压变压要
照度计
图B.1宽虹灯管测量系统示意图
B.3电参数测量
按系统密B.1，将灯管水平放置，灯管导线应有良好的绝缘性能，静电电压表应直接接在灯管的两端。接通电源，待发光稳定后分别测低灯管电压、灯电流。B.4光照度测量
将灯管管于暗牵中光度测量装罩1.解蔽所有的杂散光，所用照度计的光接受器表面置于距被测灯管1m处·垂直于水平放置灯管的法线方间·測出期度值。照度绳持率按以下公式计算。
被灯管燃点100h时所测的照度(1x)：E,——被测灯管燃点2 000 h时所测的照度(1x);照度维持率。
B. 5 光充度测量
GB 19261—2003
在无杂散光的暗空条件下,将灯管水半放置在25℃土2℃环境温度中，如图B.1,待灯稳定后用1级亮度计测量测量点选择如图B,2,测量点1、测量点3位可灯管电极外100 mm处测量点 3位于灯管的点。
满盘点 1免费标准下载网bzxz
测资点2
光壁计
测异点 3
2亮度测量图示
冤虹灯笠
竟度计观测的现场
图R.3视场选取
亮度计对准测量点，将测量角投满视场，如图B.3所示。亮度计观测视场的直径应为灯管直径的3/4,分别测量光亮度I)、L2L:取I平为=（L：「L1L,)/3,其值应符合表规定。GB19261—2003
C. 1 试验条件
谢录汇
（规范性附录）
麗虹灯管寿命试验方法
TKAONTKAca
a）将灯管置于环境溢度为25℃±10℃。点灯的电源电压应是220（1士2必）V，爆率50Hz的交流电，电源电压和频率变化的瞬间波动不应超过士2%。控制变压器输出电流25 mA士3 mA，使用的计量仪表应定期经计量部门校准。用于控制变压器输出电流的电流表，其精度座不低b)
于0.5级。
）测试变压器应为符合GB19149的要求的寿命试验变医器。C, 2 寿命试验
寿命试验采用图℃、1所示线路，接通电源，燃点被测灯管。在整个试验过程中，灯触点与变压器的连接应始终保持不变。受试灯应每点燃4h后连续开关40次，断电时间不计算在寿命时间内,寿命时间应包括100 h老练时间，其值应符合表2规定。
K开关
弦安表
谢压器
都命玉票
图C.1寿命试验线路图
瓷期灯管
D.1试验条件
附录D
(规范性附录）
无虹灯管电极处玻管温度测量方法GB19261-2003
将灯管置于环境溢度为25℃上2℃，相对湿度不超过65，无刘流风影响的试验状态，慎流器a
输出电流控制在25mAt:3TnA。待灯管点燃10 min发光稳定后测凰其电极处玻管温度b)
使用的计盘仪表应定期经计量部门校准。用于电参数测量的电压表和电流表，其精度应不低丁0.级，静电高压表放不低十1.5级。测试镇流器应为符合附录E要求的基准镇流器.相当于0.5级电压互感器。c
d）测试用表面温度计分辨率为0.1c，其精度应不低于0.5级。D.2电极处玻管温度测量
接通电源，燃点被测灯管、镇近器输出电疏控制在25ИA！1切A：用表面湿度计的探头平面贴在水平放置的灯管两端电锻处玻管上表面，以测鼠最大值为出极处玻管温度。基镇流器
斑虹灯管
表面温度引
业变压器
调压器
图D.1霓虹灯管电极处玻管温度测量系统示意图GR 19261—2003
附录E
（规范性附录）
无虹灯基准镇流器
-TKAONTKAca
霓虹灯管燃点采用电感镇流器作为点灯附件，高乐电源供电，其功率应不小划管功率的0倍。表E.1
宽虹好管
求氣管
额定电乐
工作电流
基准镶流器电数
114300
151 2cG
189000)
1875G0
108 600
1456Co
1852cc
175 10o
功率困数
0. 143-0. 005
