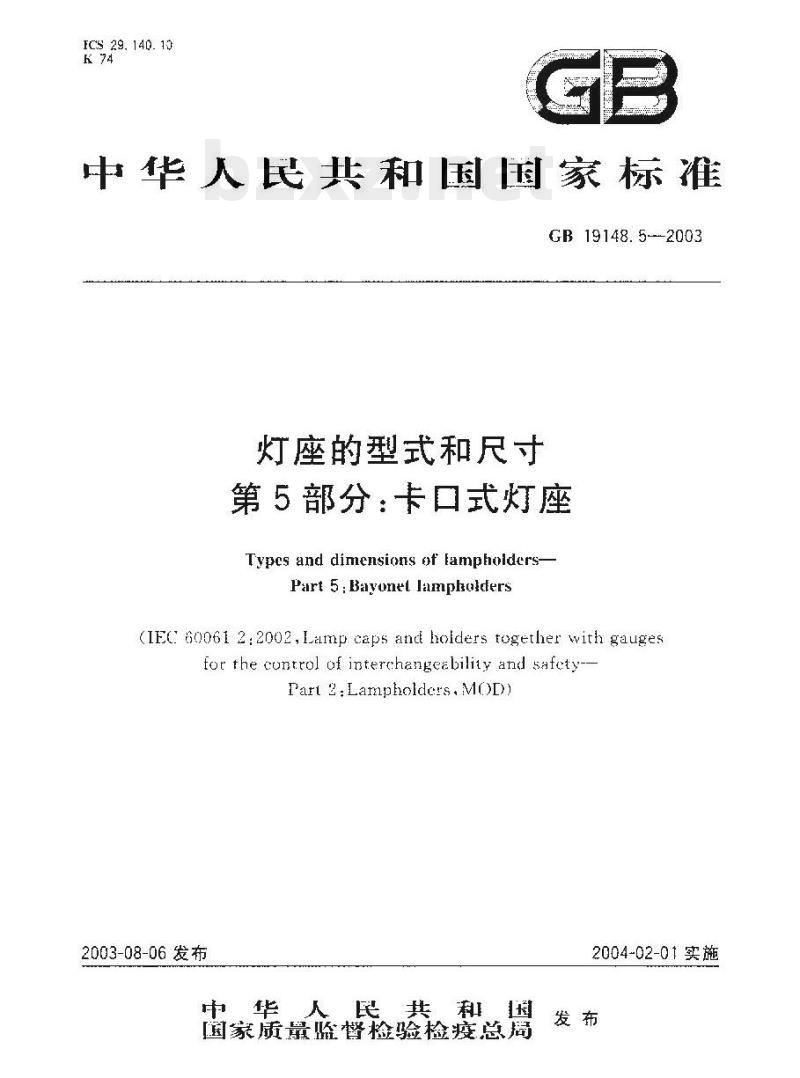

【GB国家标准】 灯座的型式和尺寸第5部分:卡口式灯座

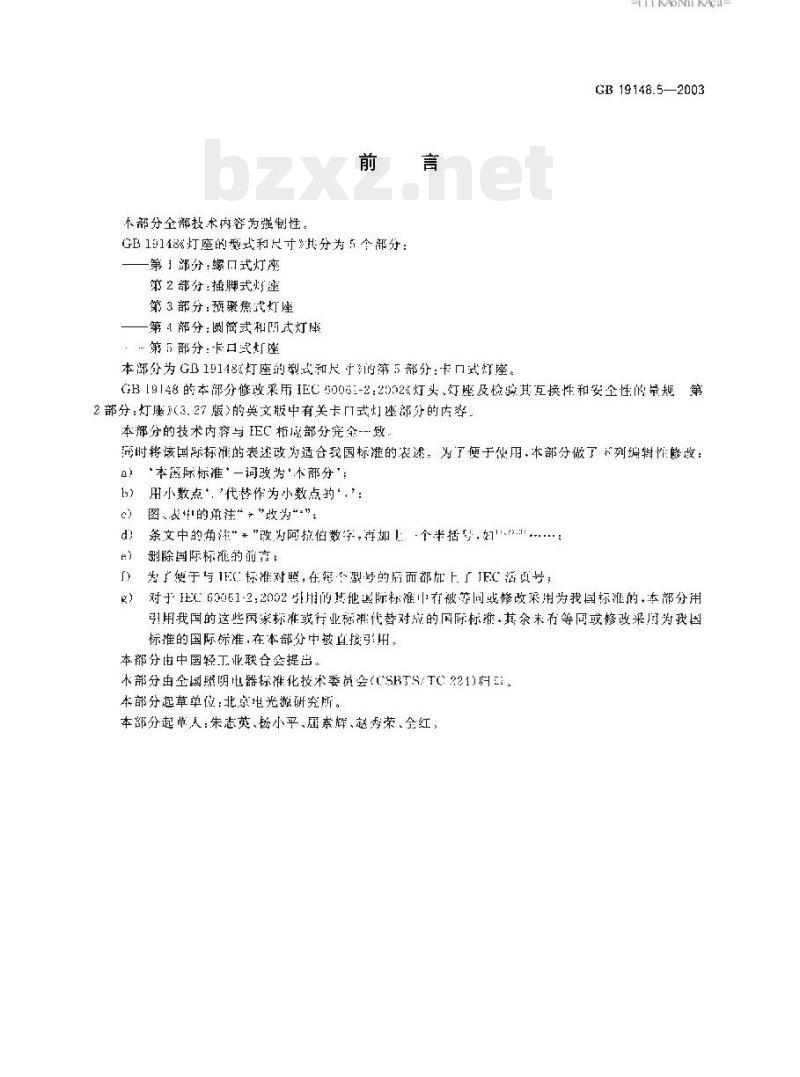

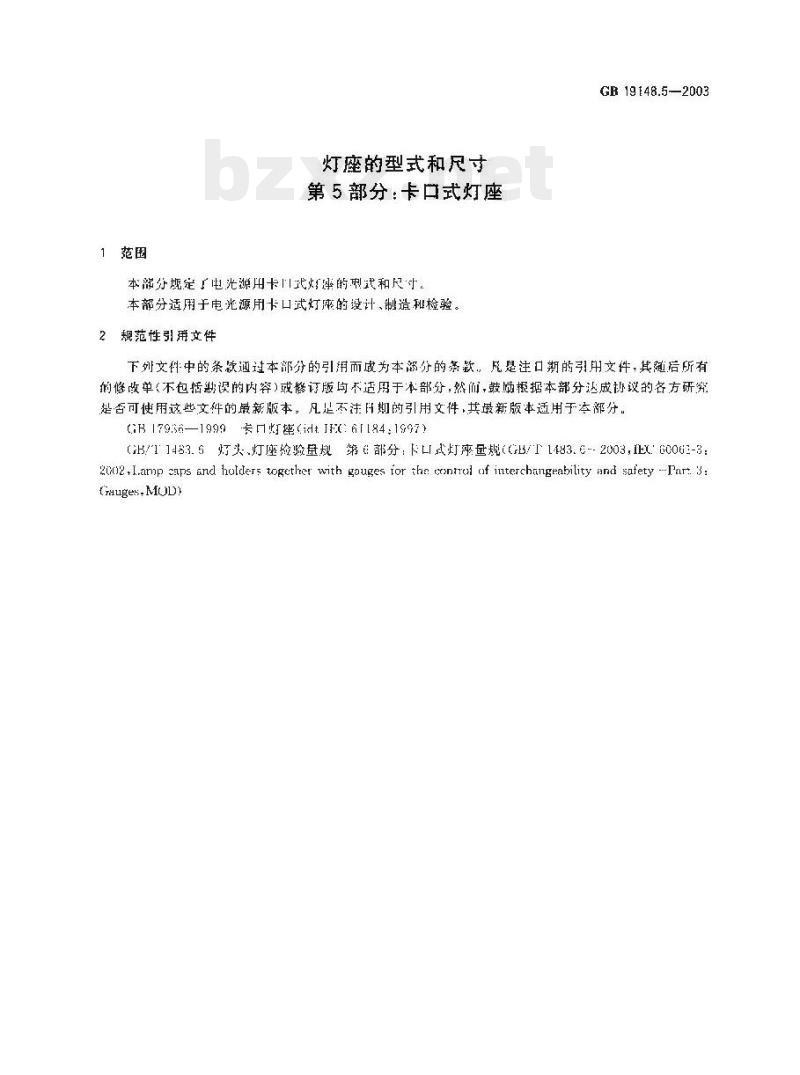

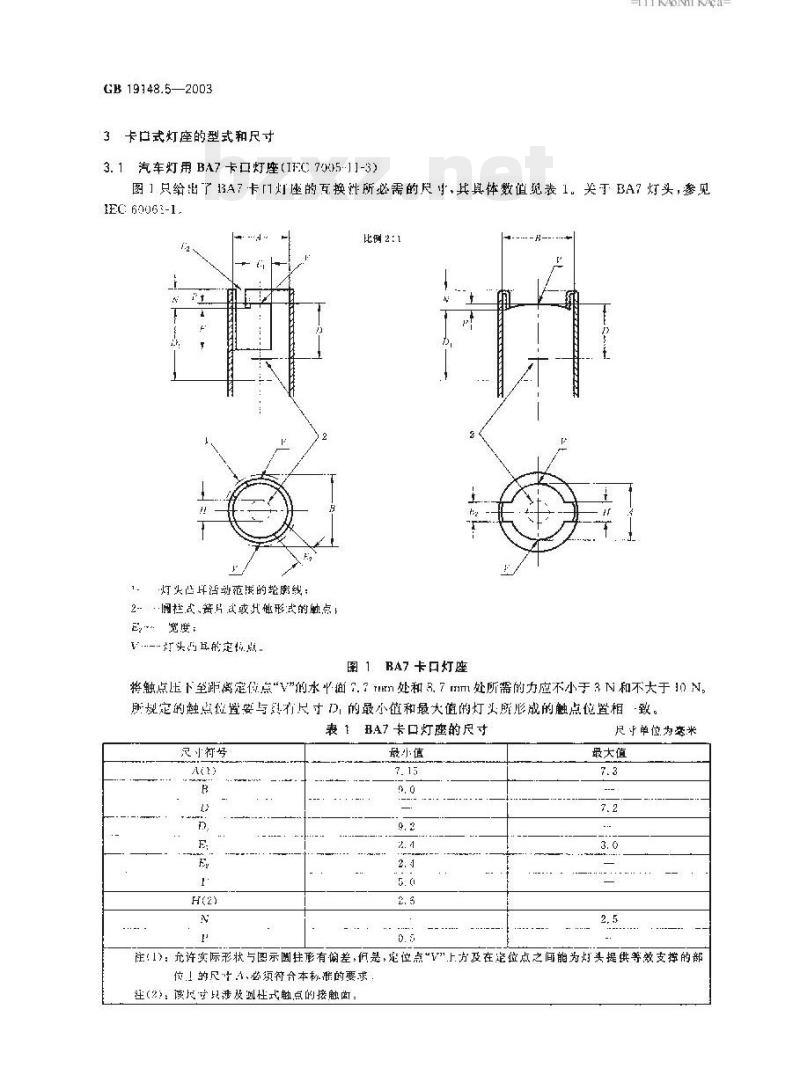

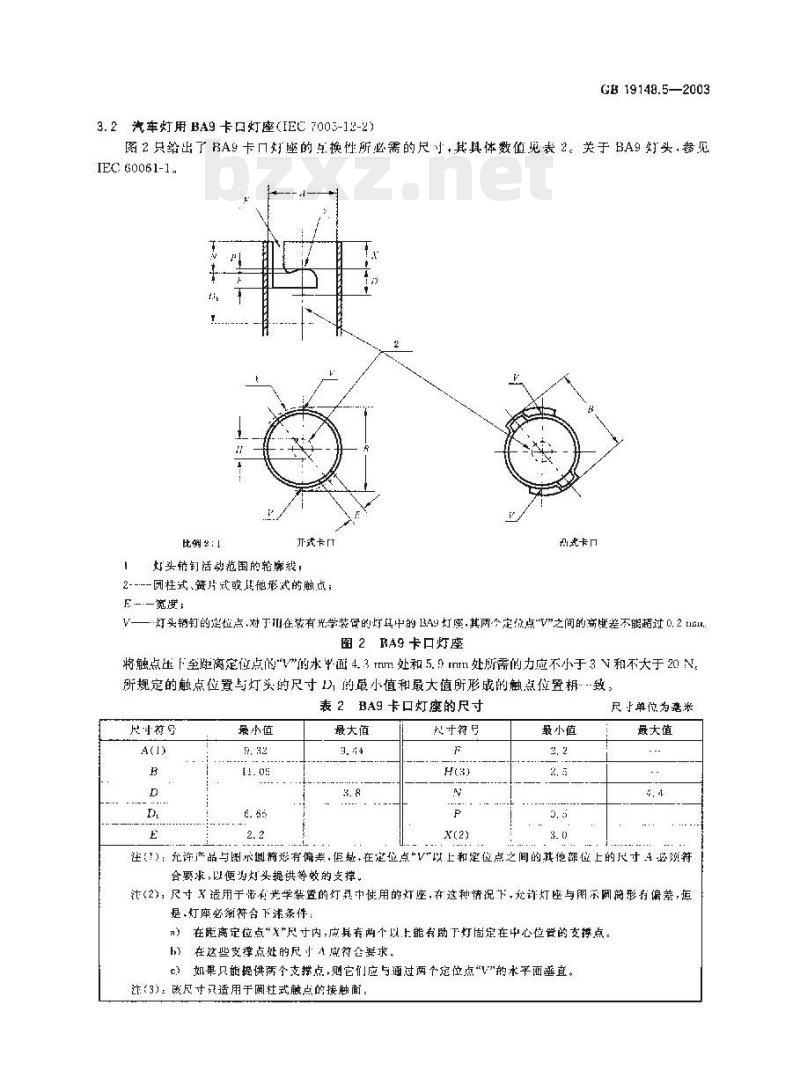

GB 19148.5—2003 灯座的型式和尺寸 第5部分：卡口式灯座 (IEC 60062-2:2002, Lamp caps and holders together with gauges for the control of interchangeability and safety -- Part 2: Lamp holders. MOD) 2003-08-06 发布 中华人民共和国国家质量监督检验检疫总局 2004-02-01 实施 前言 GB 19148 灯座的型式和尺寸分为5个部分： 第1部分：螺口式灯座 第2部分：插脚式灯座 第3部分：颈聚焦式灯座 第4部分：圆筒式和扁式灯座 第5部分：卡口式灯座 本部分为 GB 19148 灯座的型式和尺寸的第5部分：卡口式灯座。 GB 19148.5—2003 修订采用 IEC 60062-2:2002 灯头、灯座及检验其互换性和安全性量规第2部分：灯座（2002版）的文本。本部分的技术内容与 IEC 标准应适用部分基本一致，将该国际标准的表述改为适合我国标准的表述。为了便于应用，本部分做了下列编辑性修改： a) “本国际标准”一词改为“本标准”； b) 用小数点“.”代替将作为小数点的“，”; 图中、文中符号“\”改为“/”; 条文中的角注“*”改为阿拉伯数，并在数字后加括号“( )”； c) 删除国际标准的前言； d) 为了便于与 IEC 标准对照，在相应标题后标注了 IEC 标准号。 对于 IEC 60062-2:2002 非采用为我国标准的国际标准，本部分用引用我国的这些国家标准或行业标准代替对应的国际标准。 本部分由全国照明器标准化技术委员会 (SAC/TC:221) 起草；北京电光源研究所。 1 范围 本部分规定了电光源用卡口式灯座的型式和尺寸。本部分适用于电光源用卡口式灯座的设计、制造和检验。 2 规范性引用文件 以下文件中的条文通过本文件的引用而成为本文件的条款；其后的所有修改单（不包括错误的内）或修订版均不适用于本部分，然而，鼓励各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，以最新版本适用于本部分。 GB/T 1483.6 汽车灯灯头灯座量规 第6部分：卡口式灯座量规 (IEC 60062-3:2002, Lamp caps and holders together with gauges for the control of interchangeability and safety -- Part 3: Gauges. MOD) 3 卡口式灯座的型式和尺寸 3.1 汽车灯用 BA7 卡口灯座 (IEC 60061-1) 图 1 只给出了 BA7 卡口灯座的互换性所必需的尺寸，其数值见表 1。关于 BA7 灯头，参见 IEC 60061-1。 将触点压下至距离定位点“V”的水面 7.7 mm 处和 8.7 mm 处所需的力应不小于 3 N 和不大于 10 N。所规定的触点位置要与其有尺寸要求的最小值和最大值的灯头所形成的触点位置相一致。 表 1 BA7 卡口灯座的尺寸 (单位：mm) 符号 | 最小值 | 最大值 A(1) | 7.15 | 7.3 R | 0.0 | 7.2 P | 9.2 | 3.6 E | 2.41 | 2.5 E | 2.4 | 2.5 H(2) | 5.6 | - H | 2.3 | - H | 0.5 | - 3.2 汽车灯用 BA9 卡口灯座 (IEC 60061-2) 图 2 只给出了 BA9 卡口灯座的互换性所必需的尺寸，其具体数值见表 2。关于 BA9 灯头，参见 IEC 60061-1。 将触点压下至距离定位点“V”的水面 4.3 mm 处和 5.9 mm 处所需的力应不小于 3 N 和不大于 20 N。所规定的触点位置与灯头的尺寸最小值和最大值所形成的触点位置相一致。 表 2 BA9 卡口灯座的尺寸 (单位：mm) 符号 | 最小值 | 最大值 A(1) | 5.32 | 9.44 B | 11.05 | 3.8 D | 6.55 | - D | 2.2 | - E | 2.2 | 2.2 F | 2.2 | 4.4 H() | 2.5 | - P | 3.5 | - x(2) | 3.0 | - 3.3 BAX9s 卡口灯座 图 3 只给出了 BAX9s 卡口灯座的互换性所必需的尺寸，其具体数值见表 3。关于 BAX9s 灯头，参见 GB 1407。 将触点压下至距离定位点“V”的水面 4.3 mm 处和 5.9 mm 处所需的力应不小于 3 N 和不大于 20 N。所规定的触点的位置要与灯头的尺寸最小值和最大值所形成的触点位置相一致。 表 3 BAX9s 卡口灯座的尺寸 符号 | 最小值 | 最大值 A(1)(2) | 5.32 | 11.5 F(2) | 6.6 | 3.8 F | 2.1 | 0.4 H(3) | 2.5 | 4.0 N | 2.2 | 15.3 x | 2.5 | - 3.4 BAY9s 卡口灯座 (IEC 60061-9-1) 图 4 只给出了 BAY9s 卡口灯座的互换性所必需的尺寸，其具体数值见表 4。关于 BAY9s 灯头，参见 IEC 60061-9-1。 将触点压下至距离定位点“V”的水面 4.3 mm 处和 5.9 mm 处所需的力应不小于 3 N 和不大于 20 N。所规定的触点的位置要与灯头的尺寸最小值和最大值所形成的触点位置相一致。 表 4 BAY9s 卡口灯座的尺寸 (单位：mm) 符号 | 最小值 | 最大值 A(2) | 5.32 | 5.44 D | 11.05 | 3.8 E(2) | 6.85 | 2.4 H(3) | 2.1 | 7.7 N | 2.2 | 12.3 x | 2.5 | 12.3 3.5 B15d 卡口灯座 (IEC 60061-1) 图 5 只给出了 B15d 卡口灯座的互换性所必需的尺寸，其具体数值见表 5。关于 B15d 灯头，参见 IEC 60061-1。
