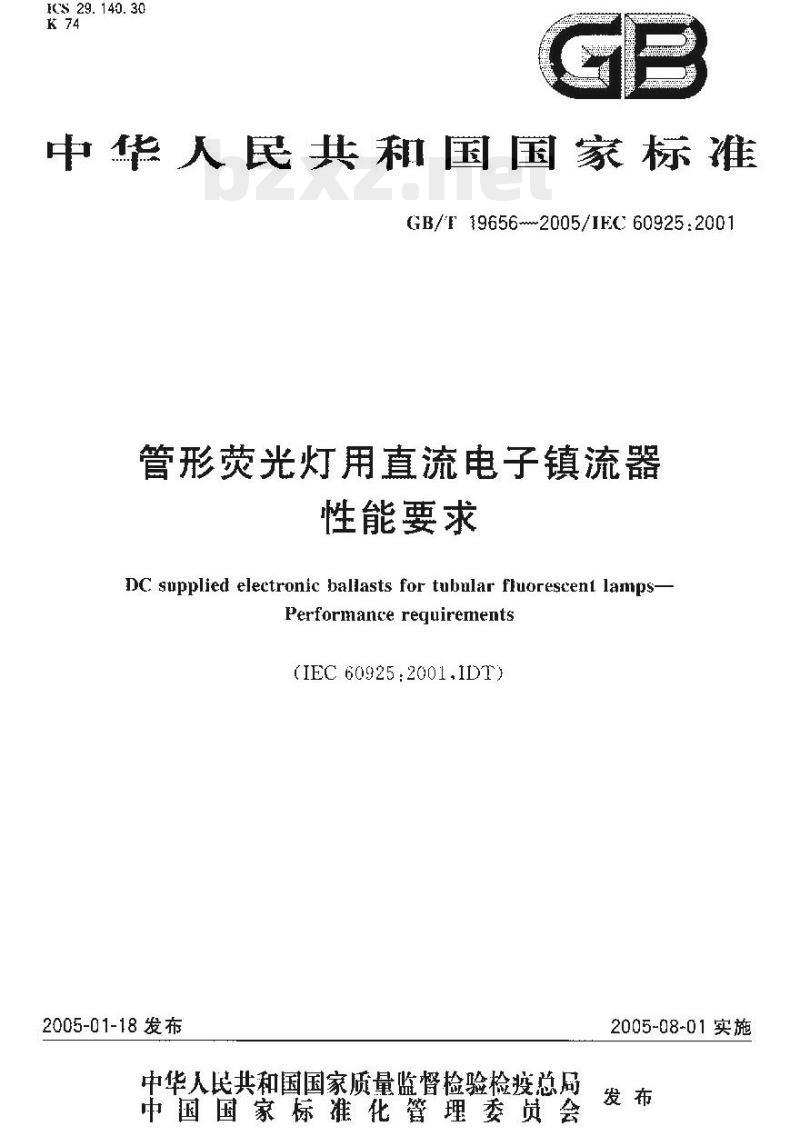

ICS 29. 140. 30
中华人民共和国国家标准
GB/F19656--2005/IEC60925200
管形荧光灯用直流电子镇流器
性能要求
DC supplied electronic ballasts for tubmlar fluorescent lamps-Performance requirements
(IEC60925:2001.IDT)
2005-01-18发布
中华人民共和国国家质量监督检验检疫总周中国国家标准化管理委员会
2005-08-01实施

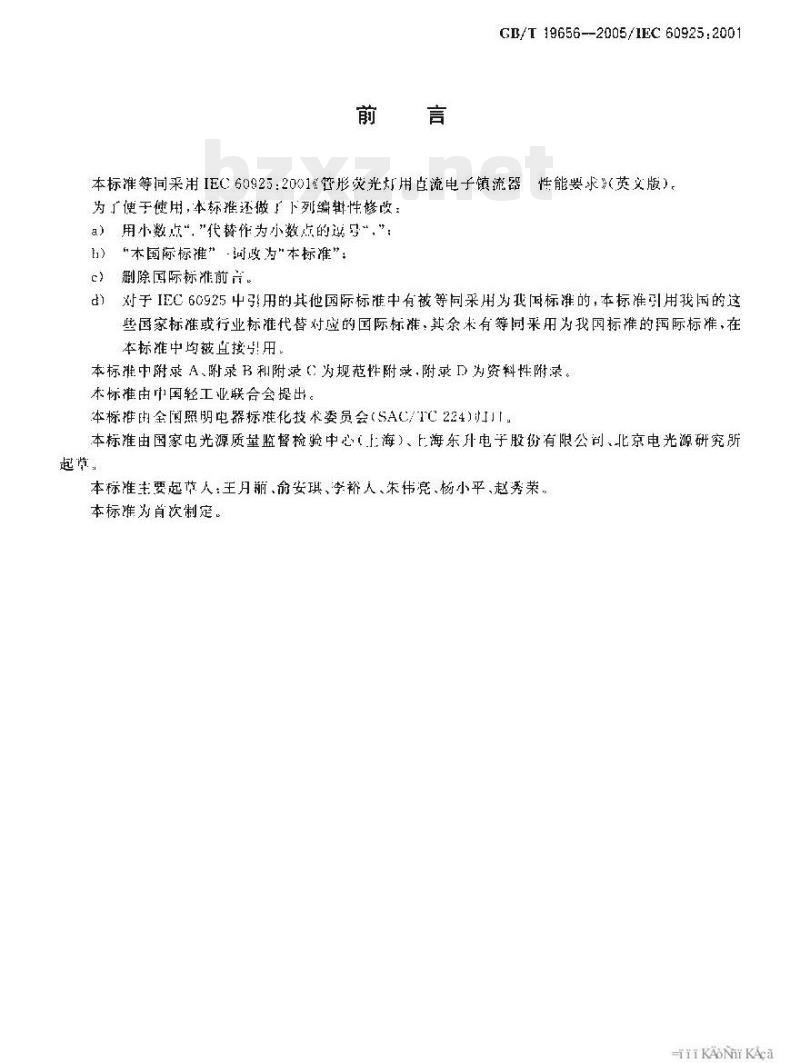

GB/T19656--2005/1EC60925:2001本标准等间来用IEC60925：2001\管形荧光灯用流电子镇流器性能要求英义版），
为广使于使用，本标推还做下列编辑性修改：a）用小数点“，”代替作为小数点的进号“，”：b）“本国际标准”·词政为\本标准”測除国际标准前音。
d对于EC60925中用的其他国际标准中有被等同采用为我国标准的，本标准引用我国的这些国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标雅的国际标准，在本标滩中均被直接引！用
本标雅中附求A,附录B和附录为规范性附录.附录D为资料性附录本标准由中国轻工业联合会提出。本标推由用金国照明电器标准化技术委员会（SAC/1C224）I本标准由国家电光源质量监督检验中心（海）、上海东升电子股份有限公司北京电光源研究所起草，
本标准主要起革人：王月丽、命安琪、李裕人、朱伟亮、杨小平、赵秀荣。本标准为首次制定。
TKANIKAca

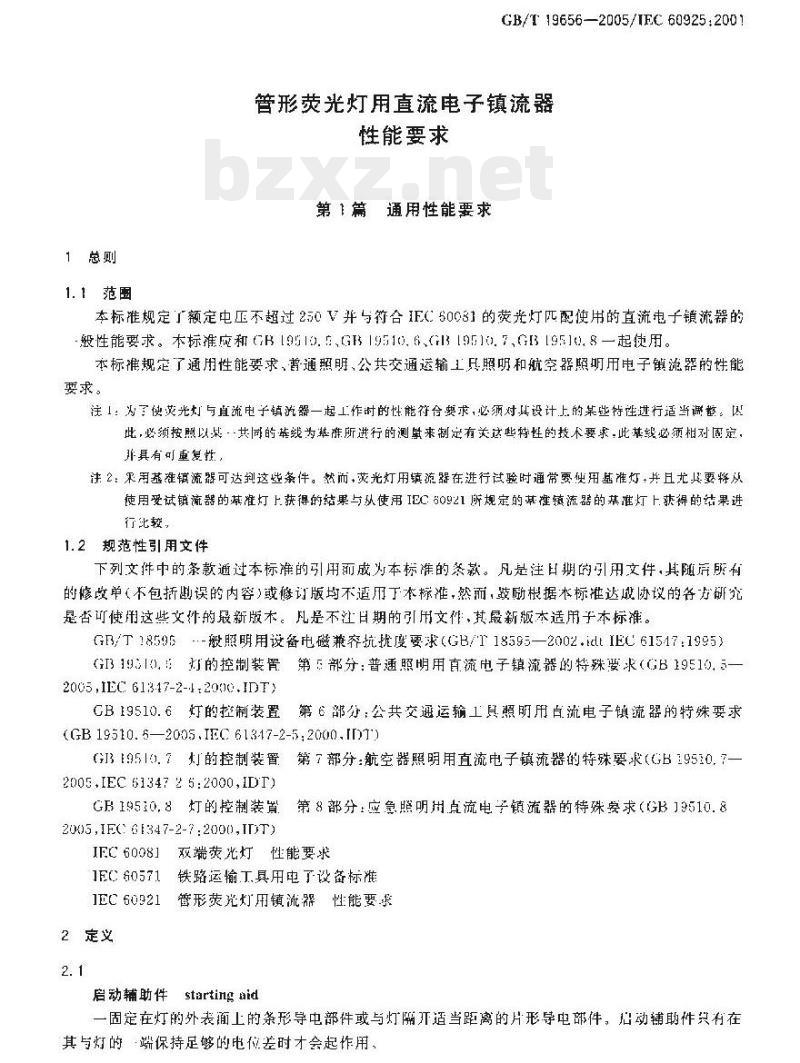

1总则
1.1范围
GB/T19656-2005/TE60925.200
管形荧光灯用直流电子镇流器
性能要求
第 1篇通用性能要求
本标准规定额定电压不超过250V并与符合1F60081的荧光灯匹配使用的直流电子镇流器的般性能要求。本标准应和（B19510.,B19510.%、1395]0.7G3[9510,8一起使用。本标谁规定了通用性能要求，霄通照明，公共交通运输工且照明和航空器照明用电子镇流器的性能要求。
注1：为了使荧光灯与直流电子镇流器一起工作讨的性能符合要求,必须对其设计上的某些持性进行适当谢整。以此，必须按照以某·共同的盐线为举难所进行的测来制定有关这些特性的技术要求，此基线必须相对定，非具有可重复性，
注2：果用基准镇流器可达判这些条件。然而，荧光灯用镇流器在进行试验时通常要使用基准灯：并且尤具要将从使用受试镇流器的基准灯上获得的结果与以使用 IEC 50921 所规定的基准镇流器的基准灯 上.获得的结果进行比较，
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括断误的内容）或修订版均不适用下本标准，然而，鼓励根据本标准达成协议的各存研究是否可使用这些文件的最新版木。凡是不注日期的引用文作，其最新版本适用于本标准。GB/T18596-搬照明用设备电磁兼抗扰度要求（GB/T18595-—2002.tIEC61547：1995）GI319310,灯的控制装置第5部分：普通照明用直流电子镇流器的特殊要求（GB19510.5-2005,IEC 61317-2-1.2000.IDF)CB19510.6灯的控制装置第6部分：公共交逊运输工具照明用白流电子镇流器的特殊要求(GB 19510. 5—2005,IEC 61347-2-5;2000.IDT)G1951).？灯的控制装置第7部分：航空器照明用直流电子镇流器的特殊要求(GB19510.7-2005.IEC 61347 2 6:2000,IDT)GB19510.8灯的控制装置第8部分：应急照明用点流电手镇流器的特殊尝求（GB19510.82005,IFC 6347-2-7 :2000,IT)
IFC6008]双端荧光灯性能要求
EC60571
铁路运输工具用电了设备标准
1EC60921管形荧光灯用镇流器性能要求2定义
启动辅助件startingaid
一固定在灯的外表面上的条形导电部件或与灯隔开适当距离的片形导电部件，启动铺助件只有在其与炳的端保持足够的电位差时才会起作用GH/T19656—2005/1EC60925:20012.2

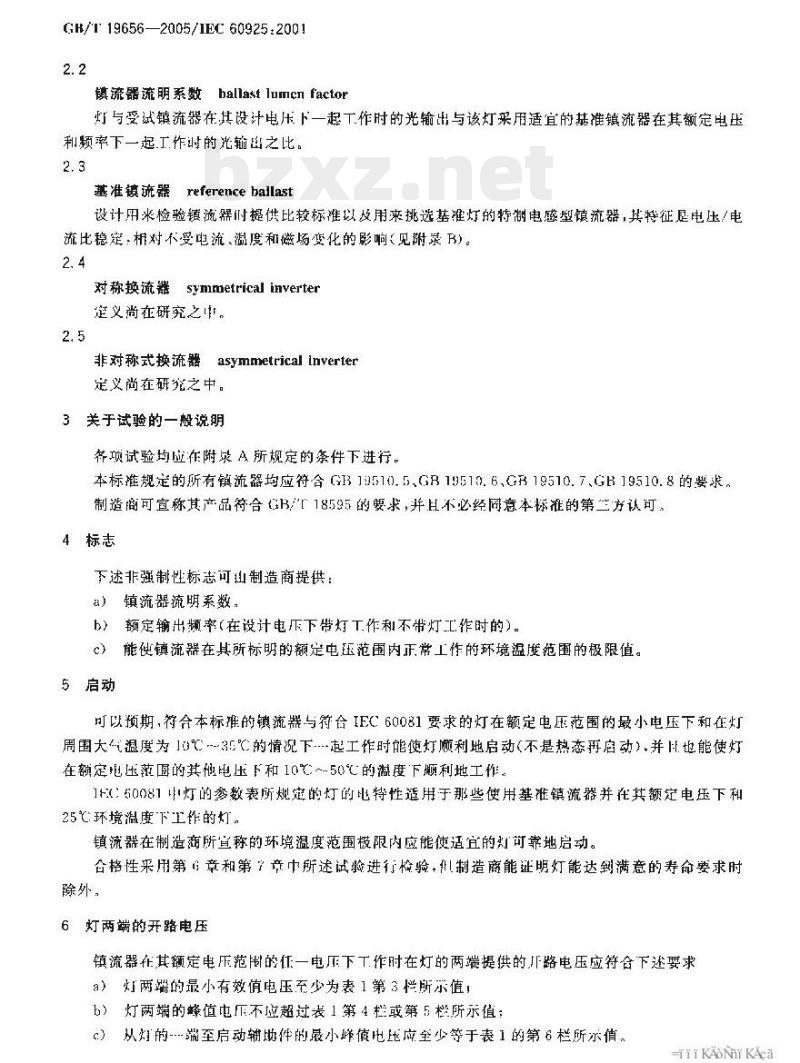

镇流器流明系数hallastlumcnfactor灯与受镇流器在其设计电压下一起工作时的光输出与该灯采用适宜的基准镇流器在其额定电压和频率下一起工作时的光输出之比。2.3
基准镇流器referenceballast
设计用米检验镇流器时提供比较标准以及用来挑选基准灯的特制电感型镇流器，其特征是电压/电流比稳凝：对不受电流、溺度和磁场变化的影响见附录B)。2. 4
对称换流器symmetrical inverter义尚在研究之啡，
非对称式换流器asymmetrical inverter定义尚在研究之中。
3关于试验的一般说明
各项试验均应作附录A所规定的条件下进行。本标准规定的所有镇流器均应符合GB19510.5、GB19510.6，GB19510.7、GB19510.8的要求。制造商可宣称其产品符合B/18595的要求，并H不必经同意本标准的第三方认可。4标志
下述非强制性标志可山制造商提供：）镇流器流明系数，
b）额定输出频率（在设计电压下带灯工作利不带灯二作时的）。c）能便镇流器在其所标明的额定电压范围内正常工作的环境温度范围的极限值。5启动
可以预期，符合本标推的镇流器与符合IEC60081要求的灯在额定电压范围的最小电压下和在灯周围大温度为10℃汪℃的情说下起工作时能使灯顺利地启动（不是热态再店动）并H也能使灯在额定电压范的其他电压下和10%~-5℃的激度下顺利地工作，1拟60081中灯的参数表所规定的灯的电特性适用于那些使用基准镇流器并在其额定电压下利25℃环境温度下工作的灯。
镇流器在制造商所宣称的环境温度范围极限内应能使适宜的灯可靠地启动。合格性来用第心章和第？中所述试验进行检验·化制造商能证明灯能达到满意的寿命要求时除外。
6灯两端的开路电压
镇流器在其额定电压范谢的任一电压下工作时在灯的两端提供的开路电压应符合下述要求a）灯两端的最小有效值电压至少为表1第3栏所示值，b6）灯两端的蜂值电压不应超过表1第4栏或第5栏所示值：c）从灯的-端至启动辅协件的最小雌慎电应至少等于表1的第6栏所尔俏。KAONYKAca
灯额定功率：

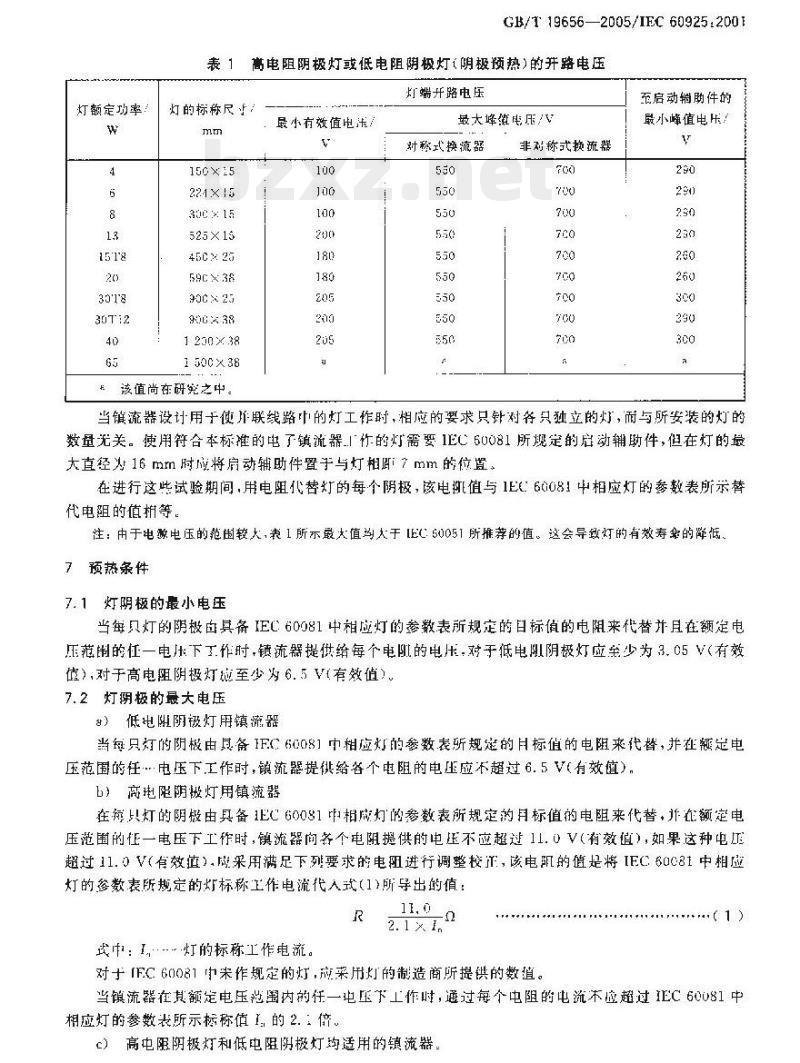

GB/T 19656—2005/IEC 60925:2001表1高电阻阴极灯或低电阻阴极灯(阴极预热)的并路电压灯端开路电压
灯的标称尺
150×15
221X15
30 15
525×15
453 25
59C×38
906x25
1 230× 38
1500×38
该值尚在研究之中
最小有效值电法7
最大峰筑电压V
对称式换流器
非对称式换流器
至启动鞘助件的
鼠小峰值电压！
当镇流器设计用于使片联线路中的灯工作时，相应的要求只针对符只独立的灯，而与所安装的灯的数量无关。使用符合本标准的电了镇流器1作的灯需要1EC60081所规定的启动辅助件，但在灯的最大直径为16mm时成将肩动辅助件置于与灯相所i7mm的位置。在进行这些试验期间,用电阻代替灯的每个阴极，该电斑值与1E:60081中相应灯的参数表所示替代电阻的值等。
注：由于电源电压的范围较大，表1所示最大值沟大于[EC60051所推荐的值。这会导致灯的有效寿案的降低，7预热条件
7.1灯阴极的最小电压
当每只灯的阴极白其备IE心60081中相应灯的参数表所规定的日标值的电阻来代替并且在额定电压范朗的任一电压下工作肘,镇流器提供给每个电队的电压,对于低电似阴极灯应垒少为3.05V有效值）,对于高电阻阴极灯施至少为6.5V(有效值）7.2灯阴极的最大电压
8）低电阻阴极灯用镇流器
当每只灯的阴极由具备IF60081中相应灯的参数表所规庭的月标值的电阻来代替，并在额定电压范的任电压下工作时,镇流器提供给各个电阻的电压应不超过6.5V有效值），b）商玮隧阴极灯用镇流器
在只灯的阴极由具备1EC60081中相成灯的参数表所规定的月标值的电阻来代替，并在额定电压范围的证一电压下工作时，镇流向备个电阻提供的电压不应超过11.0V（有效值），如果这种电超过11.0V（有效值）.成采用满足下列要求的电阻进行调整校T，该电阻的值是将[EC60C81中相应灯的参数表所规定的灯标称工作电流代人式（1)所导出的值：R
武中：I，灯的标称江工作电流。11.0
2. 1 ×1.
对于[FC60081中米作规定的灯，应菜用灯的制造商所提供的数值。(1)
当镇流器在其额定电压范围内的任一电压下上作时，通过每个电阻的电流不应超过IEC60081中相应灯的参数表所示标称值I，的2.：俯。c）高电阴阴极灯和低电阻朗极灯均适用的镇流器。GB/T 19656--2005/IEC 60925:2001这种镇流器应符合b)的要求。
8灯的电流和光通量
镇流器应限制提供给基准灯的电弧电流，使该电流值不超过当该基准灯作使用基准镇流器工作时是准镇流器为其提供的电瓶电流的！25%：受试镇流器应在其设计电压下工作，而适用的基谁镇流器应在其额定电压私频率下上作。在相同的条件下，光通量比成不小于所宜称的镇流器流明系数的95%，注：与图1所示绽路相符的任间试验綫路均可用来进行测量，但是需注意到电容效应,电阻器应是无感型的,仪器应与所使用的频率相道成。
基准灯应按照IF：60921的要求进行测量和挑选，并应具备IFC，60081中相应灯的参数表所规定的特性。
在按照1F60921所给定的基准镇流器的要求进行测量时，基准镇流器成具备该标准和11EC60081中相关灯的参数表所规定的特性9电源电流
尚镇流器与基雅灯一起在设计电压下工作时，电源电流与镇流器1所标出的电流的差异应不超过±15%，
电源应是低电阻利低电感型的（仅在电池远离镇流器时适用）。对于出央系统供电的镇流器（不包括普通照明用电子镇流器）直流输人电流中的任何有效情交流电流成分应不超过10%，制造另有说明除外。测量与镇流器的输入端串联连接的无感电阻器两端的电压侦可确定该值，该电阻器两端的直流电压降应不超过设计电压的2必。如果制造表明直流输人电流中的交流成分允诈超过10%，则耐久性试验应在其有规定波形的有效值设计电压下进行。
10任一阴极引线的最大电流（明极预热）流经任阴终端的电流不成超过IFE60081中相应灯的参数奏所给定的值，在进行合格性捡验时，将适用的基谁灯接人线路，作使镇流器止常工作，所用电源电压与额定电压范围的最人值相等，试验应采用[EC，6092]中的程序但要使用无感电阻器。11 灯的工作电流波形
当镇流器在其设计电压下与基灯一起工作时，以稳定状态提供给该基准灯的电流的波形应能使峰值电流不超过1F：60081中相应灯的参数表所规定的灯的标称工作电流的1.？倍，或不超过所测得的灯的有效值电流的3.0借，取具中较低的值。12稳态工作（只对调光镇流器）在灯态.1作期间，应保证电极具有足够的温度，息要在调光范菌内使灯电流的有效值等于或人于基逛电流的%，就可满足这种条件。如果灯的也流小于基难电流的3%，电极的加热应在灯工作期间继续进行。
注：利的值能在研定之中。
第2篇普通照明用直流电子镇流器的特殊性能要求13范围
本箱规定了果拥，无瞬变和，上浪电源工.作的电子镇流器的特殊性能要求，例如，直接使用不带充惠kea器的电池丁作，用于游乐场，大篷车等场所。通用性能要求也适用于本筛，并进行了如下调整，14温度周期试验和耐久性试验
CB/T 19656—2005/IEC 60925:200镇流器成按照制造商的说明进行安装（如有规定可安装散热片），使其与·只或几只具有适宜额定值的灯一起在额定电压范围的最大电压下工作，再使其接受下述温度周期试验和耐久性试验：a）在环境温度范围的下限值进行1h的温变周期试验·然后在环境温度范闹的上限值进行1h的温度周期试验，此种度循环要进行五次。然后在能产在t的环境温度下进行总时间为200h的久性试验，镇流器在这段时间结束并冷却全室温后.应能使适官的灯启动并工作15min，第3篇公共交通运输工具照明用直流电子镇流器的特殊性能要求15范围
本薇规定「使用可能存在伴随瞬变和浪涵的电源工作的电子镇流器的特殊性能要求，例如，用于公路和路机动车辆、电车利船舶等公共交通运输工具。通用性能要求也适用于本篇，并逃行了如下修改。16标志
16.1标出关于第1章所述试验程序的适用说明以及“SP\标志。此外，制造商应提供下述信息资料。16.2关于与额定电压范围的最大电压有关的自流电流波形的畸变程度的说明，t7带\SP\标志的电子镇流器的启动试验程序此项试验可由制造商规定，代替第5章规定。镇流器设让应能使适用的一只灯或儿只灯完或感够多的开关次数。合恪性按照下述方法进行检验。当镇流器在设计电压下和附录A中A，1.1所规定的环境溢度下工作时，--只新灯应至少能完成1000)砍开动作。开义的周期是：“开灯\3，“关灯”2，如果试验失败，则再用一只新灯熏复此试骑，此试验完成之厝，还需要再进行一次试验来检验同一只灯在额定电压范雨的最小起压下和环境温度范厨的下限和上限时能否启动。18温度周期试验和耐久性试验
镇流器应按照制造商的说明逆行安装（如有规定可安装散热片），使其与一只或几只具有适宜额定值的灯起在额定电压范围的最大电压下工作，再使其接受下述温度周期试验和耐久性试验。）在环境温度范闻的下限值进行1h的溢度周期试验，然后在环境温瘦范围的1限值行1h的温度周期试验。此种溢度循坏要过行五次。）然用在能产生（，的环境温度下进行总时间为200h的耐久性试验，镇流器在这段时间结束开冷却笔室温店，应能使适宜的灯启动并T.作15min19熔丝
镇流器应装有可替换式熔丝，以保护电源免受过度救障电流的危害，合格性采用月视法检验。
GB/T19656--2005/IEC:60925:200120声频噪音
当镇流器在额定电压范围内与灯一起工作时，镇流器应符会下述要求：）当工作频率为18kHz或以上时，不作要求；b）当工作频率在18kHz以下时，齐项要求待定21振动
银动试验要求尚在研究之中，可参照1IFC605711的相应要求。第4航空器照明用直流电子镇流器的特殊性能要求22范围
本篇规定「使用可能存在伴随瞬变利浪涌的电源丁作的电子镇流幕的特殊性能要求，例如在航空器上使用的电子镇流器
通用性能要求也适用本篇，并进行了如下调整。23标志
制造商应提供以下信息资料：
关于相对于额定电压范围的最人电正所充许的背流输人电流波形的畸变程度的说明。24温度周期试验和耐久性试验
镇流器应按照制造商的说明逊行安装（如有舰定可安装散热片），便其与一！或儿只具有适宜额定有的好一起在额定弹范围的最大电出下工作，出便其接学下述温度周期试验和耐久性试骑a）在环境温度范国的下限值进行1h的温度周期试验，然后在环境温度范国的上限值进行11的温度周期试验，此种温度循环要进行五次。在能产牛1。的坏境温度下进行总时间为20)h的対久性试验。镇流器在这段时间结束并冷却b
至室温后，应能使适宜的划启动并工作15min，25熔丝
镇流器应装有可替换式熔丝，以保护电源免受过度故障电流的危害。合格性采用视法检验。
26振动
此项要求尚在研究之中。
KANYKAca
电源（
动演筑据
电流互密器
基难镇流器wwW.bzxz.Net
热电阀
GB/T19656—2005/IEC60925:2001基推灯
光电等
国1灯功率和输入电流的测线路（不用启动器工作的灯）GB/T19656—2005/IEC60925:20014.1一般要求
附录A
（规范性附录）
试验均为型式试验。一只镇流器应接受所有的试验，A,1. 1环境温度
试验应在无对流风的室内和20℃-27℃的环境溫度下进行对于那些娄求灯的性能稳定的试验，在试验期间·灯周围的环境溢度应保持在23～27范围之内·其变化成不超适1℃。
A.1.2电源电压和频率
a试验电压和频率
受试镇流器应在其设计电压下工作，基准镇流器在其额定电压和频率下工作，川另有规定时除处，h）电源和频率的稳定性
对于人多数试验来说，电源电压和适用的基准镇流器的频率应保持稳定，其变化虚不超过0.5坏，但是在实际测量期间，电压应在规定试验电压的.2必之内过行调节。c）基雄镇流器的电源电压波形
电源电压的总谐波含量应不超过3终，谐波含量被定义,为各个谐波分量的有效值（r.m1. s.)之和基波为100%。
A, 1. 3磁效应
在距离基准镇流器或受试镇流器的表面25mm之内不应有任何磁性物体.但另有规是时除外。A.1.4基准灯的安装与连接
为「保障基唯灯能以最人的一致性重复其光参数，建议将灯水平安装，并使其永久保留在其试验灯座中。按照镇流器终端的标志，将基谁灯连接在保持老炼期间所引线极性的线路中A.1.5基准灯的稳定性
a）在进行测盘之前，应使灯达到稳定的工作状态。不应有打旋现象产生。）在每-系列试验之前或之后，均应立即检验灯的特性A. 1. 6仪器的特性
a）电压线路
连接在灯两端的议器的电压线路所通过的电流成不超过灯标称工作电流的3。b）电流线路
与灯联连接的仪器应真有足够低的阻抗，以便使电压降不超过灯的目标电压的2%，如果将测仪器接人并联加热线露，该仪器的总抗应不超过0.：。r）有效值的测童
仪器应基本上小存在由波形畸变引起的误举，并与江作频率相适应。应注意确保仪器的接地电容不会干扰受试镇流器的工作。还必须确保受试线路的测量点处于地电位，A.1.7逆变器的电源
对于预定以电池作为电源的镇流器，允许用非电池型的直流电源代替电池，伍是其阻抗必须等于电池的阻抗。
佳：连接在受试镇流器的电源终端」：·开具有适用的额定电压和至少50F容量无感电穿器通带能据供-类似『电池阻抗的电源阻抗。
iKAONYKAca
附录H
（规范性附录）
基准镇流器
C:8/19656--2005/TEt:60925.2001在按照1ECGU921给出的基准镇流器的要求进行测量时，基准镇流器成具备该标准利IF:60081中相应灯的参数装所规定的特性。附录C
（规范性附录）
基准灯
基准灯的测量和挑选成按期IEC60921的要求逆行，并11基准灯还应H备IEC6C081相应灯的参数表所规定的持性。
（资料性附录）
产品寿命和失效率的评定方法
D1为于便用广对不同电子产品的寿命科失效率傲出有意义的比较·建议制造商在其产品机中绍出.213所规定的参数。
D,2电子产品的最大表痴湿度，符号为lfli，战会影响产品的寿命的最大局部溢度。这些温度应在正带工作条件下以及在标称心压或额定电医范围的最大电乐下选行测量，自这利温度下产品的寿命可达到 50 000 。
注：在聚些家，例如本规范洲命D.3如果失效率是电了产品以最人温度？（[D.2现定)连续T作时的失效率。则该失效率证标为单位时间的失效（[it)。
D4对于为张最D2和.3所给定的数据前采用的方法（数学分析法，可靠性试验等在需要时，制造商应提供详细说明这种方法的综合数据资料：
