【QB轻工标准】 软管滚涂油墨

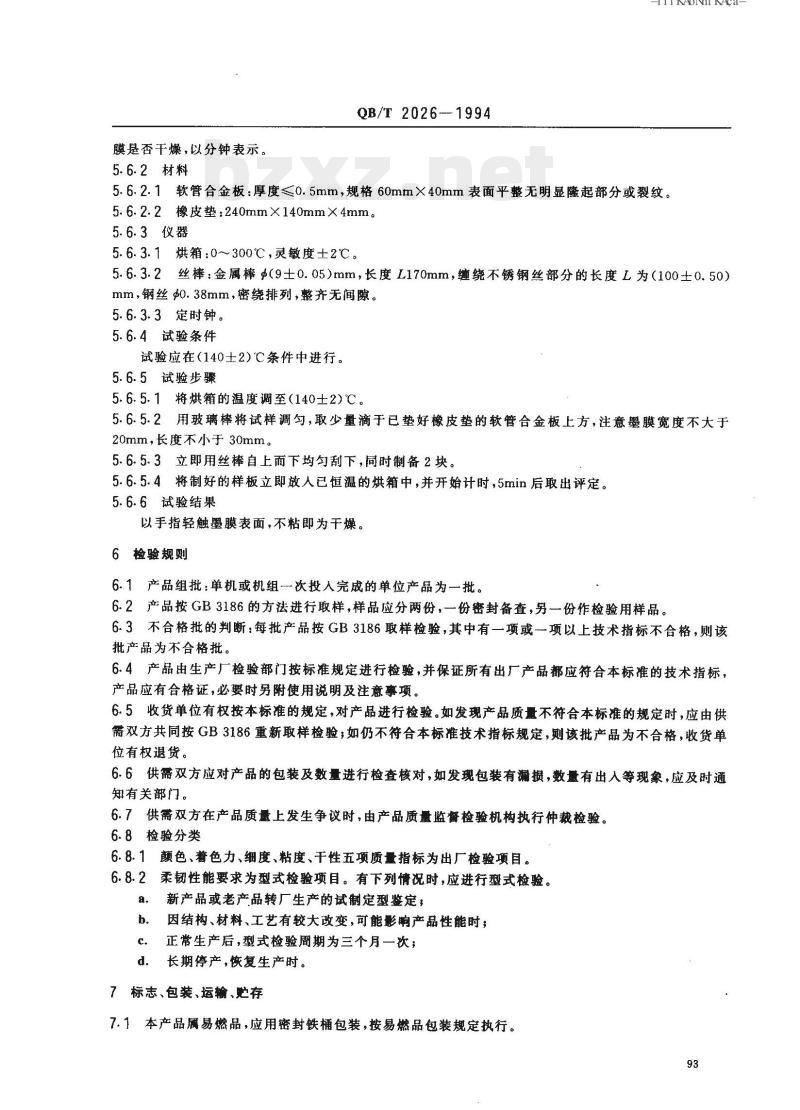

中华人民共和国轻工行业标准 软管滚涂油墨 1 主题内容与适用范围 QB/T 2026-1994 本标准规定了氨基醇酸树脂型的软管滚涂油墨的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于在软管滚涂印刷机上使用的软管滚涂油墨，该油墨用于铝、铅、锡软管表面的底色滚涂印刷。 2 引用标准 GB/T 1731 漆膜柔韧性测定法 GB 3186 涂料产品的取样 GB/T 14624.1 油墨颜色检验方法 GB/T 14624.2 油墨着色力检验方法 QB 559 油墨细度检验方法 QB 574 油墨粘度检验方法 ZB A17005 印刷油墨产品分类、命名和型号 3 产品分类 按产品颜色分为白色一种。 4 技术要求 产品各项技术指标和性能要求必须符合表 1 规定。 表 1 技术指标 型号：Z70101 产品名称：软管滚涂白油墨 颜色：白色 着色力：95~110% 细度：25 $mu$m 粘度：350~700 mPa·s 干性：5 min 柔韧性：1 mm 5 试验方法 5.1 颜色按 GB/T 14624.1 规定执行。 5.2 着色力按 GB/T 14624.2 规定执行。 5.3 细度按 QB 559 进行检验。 5.4 粘度按 QB 574 进行检验。 5.5 漆膜柔韧性按 GB/T 1731 进行检验。 5.6 干性检验方法 5.6.1 试验原理 将油墨均匀地滚涂于铝、铅、锡及其合金制作软管的合金板表面，经一定的时间、温度烘烤后观察墨膜是否干燥，以分钟表示。 5.6.2 材料 5.6.2.1 软管合金板：厚度 $\le$ 0.5mm，规格 60mm $\times$ 40mm，表面平整无明显隆起部分或裂纹。 5.6.2.2 橡皮垫：240mm $\times$ 140mm $\times$ 4mm。 5.6.3 仪器 5.6.3.1 烘箱：0~300℃，灵敏度 $\pm$ 2℃。 5.6.3.2 丝棒：金属棒直径 $d$ ($9 \pm$ 0.05) mm，长度 $L$ 170mm，缠绕不锈钢丝部分的长度 $l$ 为 ($100 \pm$ 0.50) mm，钢丝 0.38mm，密绕排列，整齐无间隙。 5.6.3.3 定时钟。 5.6.4 试验条件 试验应在 ($140 \u00b1 2$) ℃ 条件中进行。 5.6.5 试验步骤 5.6.5.1 将烘箱的温度调至 ($140 \u00b1 2$) ℃。 5.6.5.2 用玻璃棒将试样涂勾，取少量滴于已垫好橡皮垫的软管合金板上方，注意墨膜宽度不大于 20mm，长度不小于 30mm。 5.6.5.3 立即用丝棒自上而下均勾刮下，同时制备 2 块。 5.6.5.4 将制好的样板立即放入已恒温的烘箱中，并开始计时，5min 后取出评定。 5.6.6 试验结果 以手指轻触墨膜表面，不粘即为干燥。 6 检验规则 6.1 产品组批：单机或机组一次投入完成的单位产品为一批。 6.2 产品按 GB 3186 的方法进行取样，样品应分两份，一份密封备查，另一份作检验用样品。 6.3 不合格批的判断：每批产品按 GB 3186 取样检验，其中有一项或一项以上技术指标不合格，则该批产品为不合格批。 6.4 产品由生产厂检验部门按标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。 6.5 收货单位有权按本标准的规定，对产品进行检验。如发现产品质量不符合本标准的规定时，应由供需双方共同按 GB 3186 重新取样检验；如仍不符合本标准技术指标规定，则该批产品为不合格，收货单位有权退货。 6.6 供需双方应对产品的包装及数量进行检查核对，如发现包装有漏损，数量有出入等现象，应及时通知有关部门。 6.7 供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。 6.8 检验分类 6.8.1 颜色、着色力、细度、粘度、干性五项质量指标为出厂检验项目。 6.8.2 柔韧性能要求为型式检验项目。有下列情况时，应进行型式检验： a. 新产品或老产品转厂生产的试制定型鉴定； b. 因结构、材料、工艺有较大改变，可能影响产品性能时，正常生产后，型式检验周期为三个月一次； c. 长期停产，恢复生产时。 7 标志、包装、运输、贮存 7.1 本产品属易燃品，应采用密封铁桶包装，按易燃品包装规定执行。 7.2 铁桶和外包装箱应贴或喷涂商标，注明制造厂名、厂址、产品名称、型号、标准号、重量、批号、制造日期及“易燃、不得倒置”的标志。 7.3 本产品不得露天存放，库房必须干燥、通风，防止受潮，远离火源。 7.4 运输时按易燃品规定执行，运输及搬运中不得抛、摔、碰撞，以防包装破损，引起火灾。 7.5 本产品自制造之日起，有效期为一年。 附加说明： 本标准由中国轻工总会质量标准部提出。 本标准由全国油墨标准化中心归口。 本标准由苏州油墨厂、天津油墨公司负责起草。 本标准主要起草人：张全男、李国琪。
