【QB轻工标准】 皮革收缩温度的测定

分类号：学45
中华人民共和国轻工行业标准
QB/T 3812.8—1999
皮革收缩温度的测定
1999-04-21 发布
国家轻工业局发布
1999-04-21实施
QB/T3812.8-1999
本标准层原国家标推GB4689.8-1984支革支收缩温度的测定》，经国轻行【1999】112号文发布转化标准号为QD/T3912.8一1999，为举不变。入标准等同采月1S03380:19754皮蓝收缩温度的测定3。
本标准中三家轻「业局行业管理司据出。本标准亡全国制卓标准化中心归口。本标准出轻工业部支财节1业学研究所负责起罩，不标潜主要超草人：除惠互，
KANKAa
中华人民共和国轻工行业标准
皮革收缩温度的测定
QB/T3812.8—1999
t1503380:1975
本标准规定了测定变点收缩源度的方法，适用于收辅温度在邪点以下的任低种类的度革。术标准导后采用国际标准IS083301975《度单一收潼湿度的测定》。卢原理
试！放在水中，缓缓加热至试片案然收靠时，记录这叶温安。社，改纳型学是表求皮战辣制的群拍：2收器
2.1谨高试片所需的化退
2.1.1十单票或六他可以拍其必的技虐发露.2.1.2点%享：立2mm内可以安2.款所还没常对压厅降到40kbar（3umHg）以下，2.1，试情，在试管人1求就可将试片及在水皇。益持真过程中（见6.1和6.2条）试成资（?.1.1款）闪本保格至互：2.2教密遇初定议
收望温度仪任下列部料
2.2.1续堰流环：享过5gCml，内径7u！2m，放在装磁搅扫器的单台.二。2.2.2黄射偿，内径4m日。底端封明，升附有一模与坏医保接一照离的小根。另有一故直径为1.5重m的小，，用认等过试片底瑞的孔。小订的位益距杯底30+5mn。2.2.a别形表度蓝：直径451m，园盘周国刻有分度，间需！\m。在轻为1Dmm的滑轮发有一效很轻他针，它石佳何位查都可以保持平衡。2.2.4钩（况头伪），出钢好制或。一个钓用以穿过试片上端的心孔，另-个与通过滑轮上部的线根连结。或的另一端与求在费编誉（2.3.2）内的费词缺码捐连结。滑轮和刻感盘基上黄绿管（2.2.2）固定至--能的，风此试片长度的变化会使益！在刻度盘上转动，滑轮轴承是可以与转动，厚擦力极小。黄铜法码的盘旋比钩的蓝最陪量续试片的张为略大于0.03。
2.2.5提成遍率让，摄度让齿定产喷盘上，其式银球的些送整运试片的1间部分。限做上还固定有贵铜暂和其业这件。盘上并有小孔个，双买钩过在孔中自由通运的不与接般。2.2.电热器，8一点。报时具有波璃或二塑化或的外基。电热器图在盛存300m的破该然火，其下端行权的比五间的距翼不超过39而，升温速度虚挖在每分2心左右。年：果所采用仅论小气2.2家的款定不同，但其主特点一致且所得可采先明常的好限者，可以使用。1做片
3.1学疫的定
接G日689.4—84《皮革一物理性能粥试一序宽的到定》的效定。国家轻工业局1999-04-21批准
1999-0421实施
3.2试片的尺寸
QE/T3812.8—1999
期即mmxsmm(厚度在3mm以下>。
b，50mm×2mm度在3mm以上）,bZxz.net
3.3固实孔
为了固定试片，应在与试性长也平行的中心毁上，打两个小孔，孔的中离试片两飛为5mm4测定温疫所需的条件
到试所用的遍度计应用标准退度计进行校正。在50～105亡的范围内征何点的误差不得起运0.5 .
在使用议器以前，说拌整应按下法逃行验，以保证其含乎要求，有仪暴收放人个核正用试片和两个已梭正过的温落计A和B，两个水银球就点不促要求分别与试为的上下在，个水平面上而且要近试片。加人35010m热水，并打开搅拌帮与加热器的开。升温速度应为瓶分2Y左有。每隧3羽in记录两温度计的混变-次。量后计算出每次试片上下端间的退差（允许误轻不起试1 c)
5探作方法
5.1将5m1202℃的然增水放人试受（2.1.3），格片存人个1，如果证斤不能完按人水中时，可在试片质上用坡璃域，最璃片或玻璃薄将其正人术中。5.2将带要抽真空的试管真立于球陪仪器中（2.1.1)，热后抽来个，使义器内的艳对后方案持正40 bur以下1 ～2 min
5.3将象关阅，使究气进人满璃仪料内。试片应塑较径在水中1h以「..才能进行次编温要的烈定。改缩温度谢定议
1—块块格杆！2钢者，3”小假，4—小行，—试片6—数区盘，一指针，自—前艳，9一双头钩，10一总，11—，12—度，13—若板
HTKANYKAS
QB/T3812.8—199

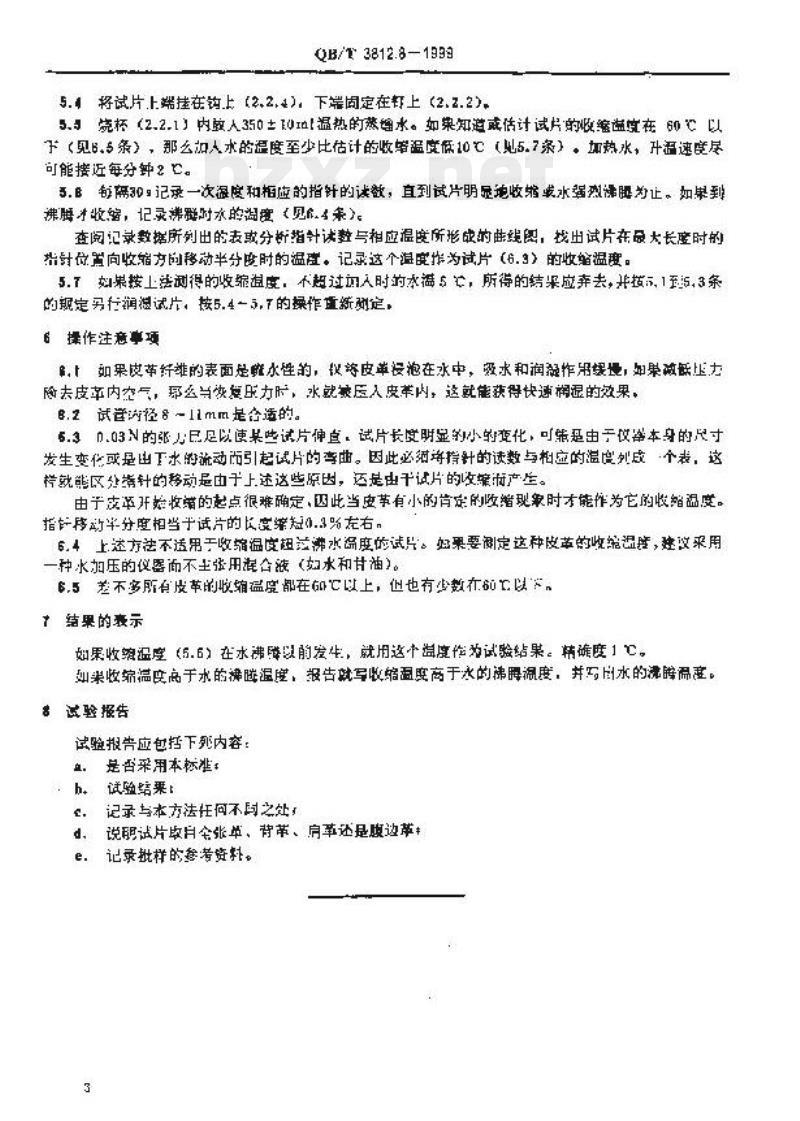

5.4将试片上端挂在钧上（2.2,4)，下端固定在钉上（2.z.2)。5.』烧杯（2.2.1）内验人350±101n[温热的蒸增水。如果知道或估计试片的收缩温变在60℃以于（见6.5条），那么加人水的温度至少比估计的收蜡温度低10℃（见5.7条），加热水，升福速度尽可能接近每分钟2亡。
5.B每需30：记录一次退度和相应的指针的试欲，直到试片明量地收缩载水强效滞膜为止。如果到沸腰才收密，记录沸群时水的温度（见4条）。查阅记录数据所列出的表或分析指计试数与相应温度所形成的曲线阅，找出试片在最大长度时的指时位置向收缩方的移动半分度时的温度。记录这个温度推为试片（6.3）的收缩温度。5.如果按上法测得的收编温度，不过切人时的水满5，所待的结果应弃去，并技，1到5,3条的规定另行润温试片，按5.4一5，的操作直新定，6据作注意享项
，如果皮节纤雄的表面是雌水性的，秘将皮革设泡在水中，极求和润凝作用娱慢，妞果效既压力险去皮卒内突气，那么当效乐力，水就蒙压人皮革内，这就能获得快速湿的效果，8.2试誉消径8～llmm是会适的。5.3.03N的张力已足以使某些试片伸直，试片长度时显的小的变化，可常延由于仪举本身的尺寸发生变化或是出丁水的流动而引起试片的李曲。因此必游指計的读数与相应的温度纠成“个表，这格就能区分背针的移动是由于上述这些原因，还是由千试片的收肇而产生。由于支率开始收端的起点很难确定、因此当皮茅有小的肯定的收缩现象时才能作为它的收媚温度。指移款半分度相当于试片的长度短.3%左右，6.4上述方法不适用于收缩温度扭拉沸水温度的试片。妇果要阅定这种皮革的收缩温度，建改来用一种水加压的仪暑面不主张用混合滤（妇水和甘油）。6.5差不多所有皮革的收缩温度部在G亡以上，但也有少数在60下以*。7结果的衰示
如果收难温度《5.6）在水沸障以前发牛，就用这十温度作为试验结果。精确度1七。如果收编温度品于水的薄睡温度，报告就军收缩面度商于水的沸腰温度，并写因水的沸酵温度。碧诚验报告
试验报告应包括下死内容：
是否采用本标准：
h+试验结果t
。记录与本方法任何不周之处
d，说试片取月张单、背革、肩还是腰边革#e，记录批样的参考资料。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
