【机械行业标准(JB)】 50MW以下汽轮发电机转子锻件 技术条件

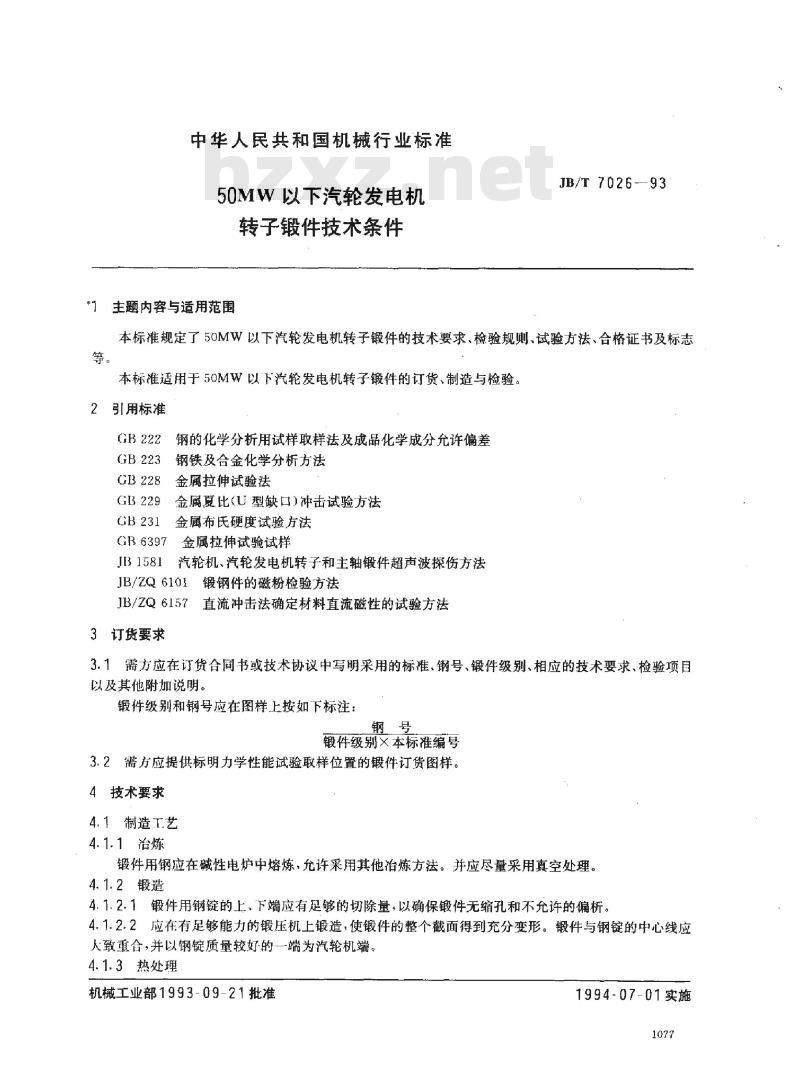

中华人民共和国机械行业标准 JB/T7026-1993 50MW以下汽轮发电机转子锻件技术条件 前言 本标准规定了50MW以下汽轮发电机转子锻件的技术要求、检验规则、试验方法、合格证书及标志等，适用于订货、制造与检验。 1 范围 本标准适用于50MW以下汽轮发电机转子锻件。 2 规范性引用文件 主要引用标准包括：GB222, GB223, GB228, GB229, GB231, GB6397, JB1581, JB/ZQ6101, JB/ZQ6157等。引用文件的最新版本适用，但注日期的文件修订版不适用。 3 订货要求 3.1 需方应在订货合同或技术协议中写明标准、钢号、锻件级别、技术要求、检验项目及附加说明。锻件级别和钢号应在图样上标注为：钢号 锻件级别 × 本标准编号。 3.2 需方应提供标明力学性能试验取样位置的订货图样。 4 技术要求 4.1 制造工艺 4.1.1 冶炼 锻件用钢应在碱性电炉中熔炼，可采用其他冶炼方法，并尽量采用真空处理。 4.1.2 锻造 4.1.2.1 锻件用钢锭上下端应有足够切除量，确保锻件无缩孔及不允许的偏析。 4.1.2.2 应在有足够能力的锻压机上锻造，使锻件整个截面得到充分变形，锻件轴线与钢锭中心线大致重合，钢锭质量较好的一端为汽轮机端。 4.1.3 热处理 4.1.3.1 锻件锻后应按尺寸和化学成分进行适当的正火和回火处理。 4.1.3.2 性能热处理包括正火和回火，可在需方同意下采用正火加回火，尽量在垂直状态下进行。 4.1.4 机械加工 供方发运的锻件应符合需方订货图样规定的粗糙度和尺寸要求。 4.2 化学成分 4.2.1 锻件用钢的熔炼化学分析应符合表1规定。 表1 钢种化学成分质量分数（%） 钢种 | C | Mn | Si | P | S | Cr | Ni | Mo | V | Cu 35A | 0.32 | 0.50 | 0.17 | ≤0.030 | ≤0.025 | 0.7~1.2 | - | 0.40~0.55 | - | 0.20 45A | 0.40 | 0.80 | 0.37 | ≤0.030 | ≤0.025 | 0.90~1.20 | - | 0.40~0.55 | - | 0.20 34CrMo1A | 0.50~0.80 | 0.40~0.70 | 0.17~0.37 | ≤0.030 | ≤0.025 | 1.3~1.7 | - | 1.30~1.70 | - | 0.20 34CrNi1Mo | 0.42~0.50 | 0.50~0.80 | 0.30~0.38 | ≤0.030 | ≤0.025 | 0.7~1.12 | - | 0.25~0.40 | - | 0.05~0.15 34CrNi3Mo | 0.30~0.40 | 0.40~0.70 | 0.17~0.37 | ≤0.030 | ≤0.025 | 1.12~2.75 | - | 3.25~3.50 | - | 0.17~0.37 25CrNi1MoV | 0.40~0.70 | 0.50~0.80 | 0.20~0.28 | ≤0.030 | ≤0.025 | 0.90~1.51 | - | 1.00~1.50 | - | 0.20 注：采用真空碳脱氧的钢，硅含量不大于0.10%。锻件成品分析允许有表2规定的偏差。 4.3 力学性能 锻件力学性能应符合表3规定。
