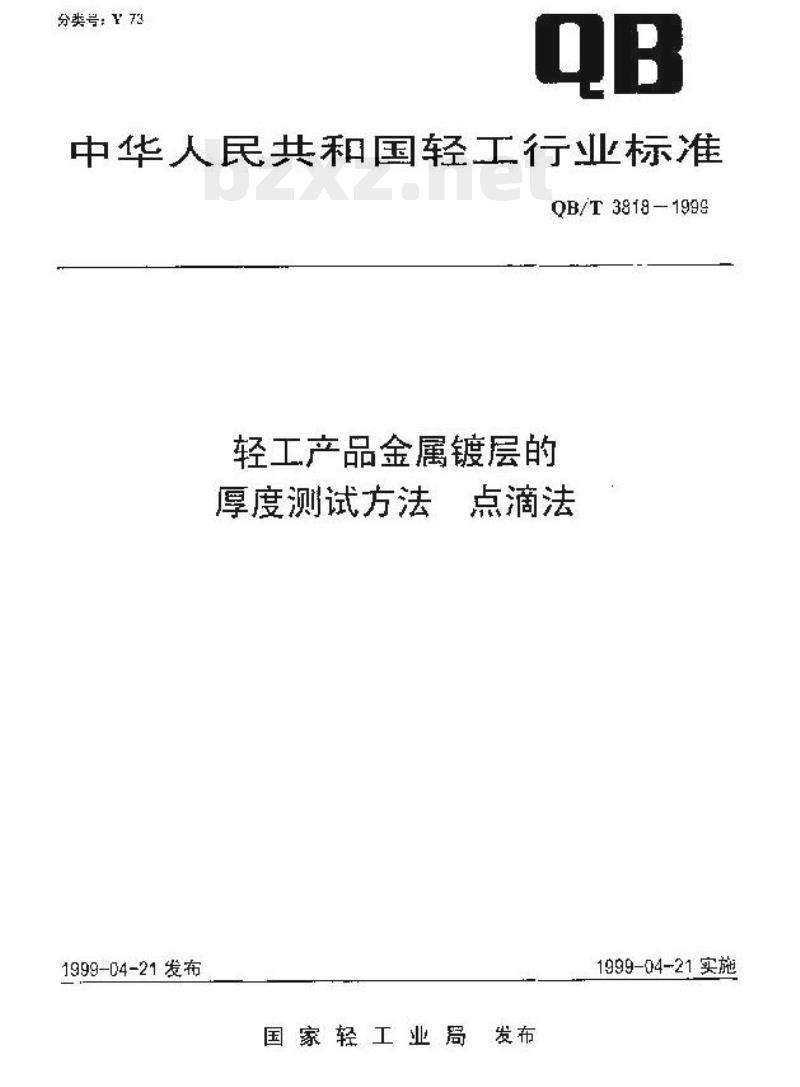

【QB轻工标准】 轻工产品金属镀层的厚度测试方法点滴法

分类号：73
中华人民共租和国轻工行业标准QB/T3818-1999
轻工产品金属镀层的
厚度测试方法
1999-D4-21发布
点滴法
1999-04-21实施
国家轻工业周发布
QB/T3218-1939
本标准源国家机证《B5930一1986≤轻工，品金属镇层的厚典测试方法点滴决3，经由压轻
【1999】1:2号文发布转化标准为Q月/1818-1999，内穿不变。本标举业国家轻工业局行业管理司提出本标游出全臣日用五金标准化中心。木标准由上海市日川五金工业研究所、上海市轻厂业研究所负起学本标准生聚起草人：向长林张福林、量平成、陈庭，YYKANrKAca=
中华人民共和国轻工行业标准
轻工产品金属镀层的厚度测试方法点滴法　
Thlckness testing method of the metaldeposits for tbe light Iadastrlal produclaSpot test
QB/T381B—1999
不方莅适雨工金展上、简、锌、倾、，路、鼠、锅钮合金等链层厨部厚腔的酬定。1方法原理
1，1将游液以小商的形式在载是上终留一定时间后，心在原处更换新的落，以落解局部链层所消托的落数效采计算其厚度。
1.2铵层漆解产的终点再医，可直接现象金瞬变化的特征颜色。2溶液成分
离疫分见表1，试剂构为化学炖级，用蒸增水配制。表上点离法使用的落被
深我量号美层名称
t，锅
(风）
钢，荆书锅
成分券
单化钾
鸿北部
如趣代并
国家轻工.业局1999-04-2：发布1
化学于式
FeCl,6H,O
CaS,-sH.O
Na,5,O,-5H,0
成分含置
300元
更量资点的特低
钢上早政内红
班点：制和制合业
上现黑色斑
就，单上呈呢白
星现成康金高
1000开
溶减在链尿者面
停的，
1999-04-21实施
济准幅号复层名称
（家）金属
钢、和钢
、铜和铝
合金总像
期销合会的，钢钢
1,2欧米以钢、铜含金
3择作步置
成分名称
氯化铁
我保制
感国水
囊硼醚
过类北
QB/T3818-1999
续表1
化学分子式
FeCJ,-6H,0
Caso,-sl,0
IC（能应1.）
HCI（害底为1.19）
HCI(牵.12)
成分吉量
160毫力
100高升
300毫济
10毫升
25毫升
相当手花
学纯盐融
测量势点的特征
创上盟规款
班点，
上孕现庭会风
空见能金属
呈现鹿金属
空现操金属
院健在能层夷面
停留的时间，
至链片落解完毕
3.1诚样准备：网G日5927一86轻1产金属链层的厚度测试方法计时液统法3.7阴定：月尖端内径1.5一2.心毫米的满管清注一满试验溶液在被层受检的表面上，保持定出后（贝表1规定的时间）用纸将滤液吸下，然启在原处滴注弟二滴新鲜将法，如此反友进行，直至东波滤处出现终点为止。记下所消耗落液的滴数。在原被滴附近重复再测一次，并按第4章的公式确定镶层局部厚度的平均值。两普层在12微米以下、作用时闻用秒记，每秒厚度见表2。麦2随铬层厚成测定时的每秒醇度值险
确确的每厚医值应用相庭被层的标准作片潮得，计算
链层局部早度按下式让算
中，h-
学街得
h= (n - 0.5) h
被滤键层的局部厚度，微米
IfKAoNYKAa=bzxZ.net
母柠厚高
0,0300
QB/T3818-1898
在是竭度下，每一筛整嵌在规定的时闻中所资者的钝展厚度，微来，由表3查出被测部分虽现终点状态时所消机落液的瀚数。表3点滴法测定层厚宽时的值*
福销合金
持确的，但成月应锋层的标准样片测得。5注意事项
5.1对于2微水以-镜层，本法烫定误差为=20%。-
围内均为
在12-
30的范
图内均
25的带
5.2阅定银链层厚准时，应越下列操作法，即满下一端落液①，保持60粉，用些纸逐于，在原处再旁下窃液学，保持30移，再用游纸吸下。如此公整操作，直至旱现底命盛为止。计算厚度时，只计碎获(的滴数。落液只起清除旗化谢的作而5.日惊馈层厚度低于3微米时、落被滴在镀尽表面上保持的时门应改为15，布漏18℃时，每滴溶波在15秒内资解镍愈偿药为0.3微米（必要时用标准原度样片校雅）。6.用于溶解锡针今金的落液应随配随用。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
