【QB轻工标准】轻工产品金属镀层和铝氧化膜的厚度测试方法测重法

本网站发布时间： 2025-05-03 13:02:07

QB/T3816-1999
现行

基本信息

标准号：
QB/T 3816-1999
标准名称：
轻工产品金属镀层和铝氧化膜的厚度测试方法测重法
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
78.90 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
轻工产品金属镀层氧化厚度测试方法

标准简介/下载

点击下载

标准简介：

QB/T 3816-1999.Thickness testing method of the metal deposits andaluminum oxide films for the light industrial products Weighing method.
本方法适用于产品形状简单、镀覆层密度固定的平均镀层厚度的测定。
1方法原理
镀层用相应的溶液溶解去除之，或称量镀前与镀后的增重。镀层厚度根据其表面积与称重或化学分析法所测得的该去除或增加部分的重量来计算确定，所得的为平均厚度。
仪器
使用感量为0.1毫克或精度更高的分析天平和玻璃器皿等测量仪器。溶解镀层的溶液成分
要求采用一种能使镀层完全溶解而对基体金属并不腐蚀或者只是很慢才有所腐蚀的溶液。某些镀层溶解用的退镀溶液建议采用表中所列成分，试剂均为化学纯级。
操作步骤
根据浏定金属镀层重盘方法的不同，分下列两种操作方法:
41称重法:将镀过的零件用有机溶剂去油或未镀过的零件用前处理去油并经蒸馏水清洗。再干燥后称取其重量，然后退除镀层或镀上镀层，并经清洗干燥后，再称其失去重量或增加重盘，由公式计算零件镀层的平均厚度。
化学分析测重法:将零件用有机溶剂去油，浸人规定的溶液（见表》中，待镀层完全溶解后，取出零件，并用蒸馏水对零件冲洗几次（冲洗的水应流.人原溶液中)，然后将溶液移至测量容器中用化学分析方法测定被溶解的镀层金属重量。
5镀层平均厚度的计算
用称重法或化学分析法测定镀层金属重址时，镀层的平均厚度按下式计算:
式中:h—一镀层的平均厚度，微米;
m1—一镀层未溶解时的零件重量或镀后的重量，克,2—一镀层溶解后的零件重匿或镀前的重量，克:(m, -m2)---化学分析测得镀层的重量，克;
s-一-镀层所覆盖部分的表面积，厘米2,d.一镀层金属的密度，克/厘米3。
6注意事项
6.1本方法的准确度为±10%。
6.2表中所列溶液作称重法退镀时可以多次使用，直至容解镀层的速度十分缓慢为止。

标准内容

部分标准内容：

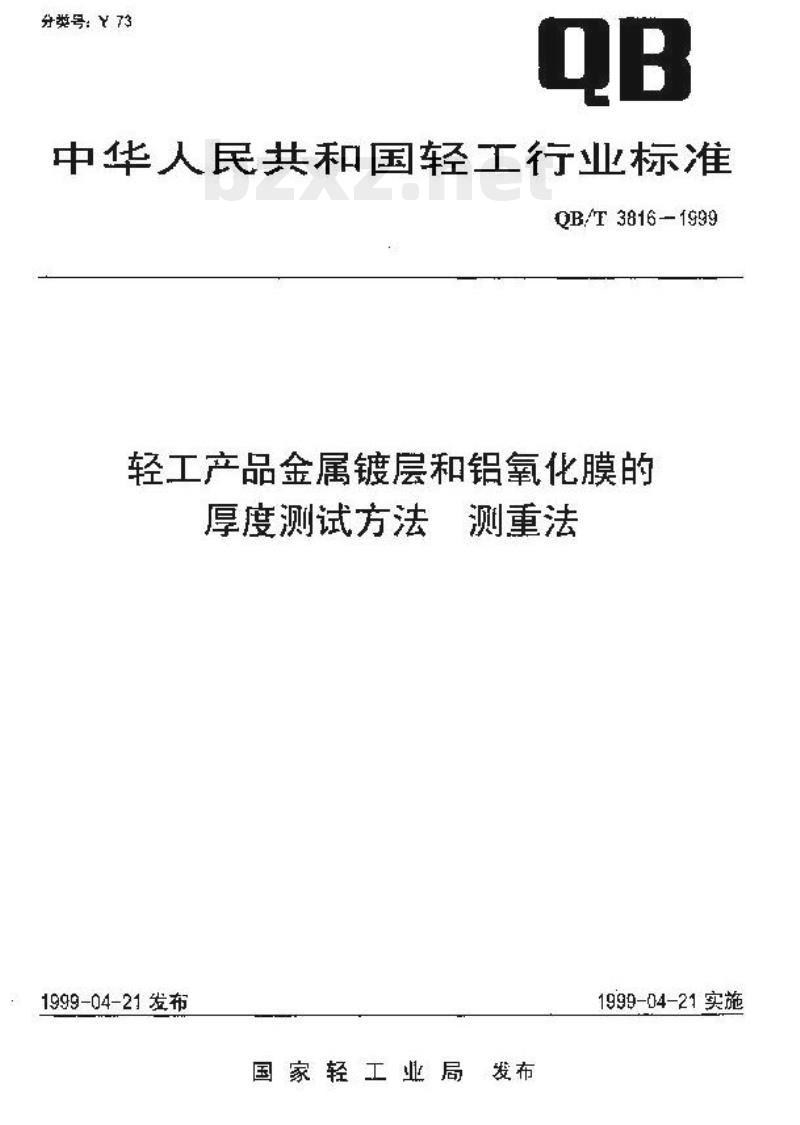

分类号：Y73
中华人民共和国轻工行业标准
QB/T 3816-1999
轻工产品金属镀层和铝氧化膜的厚度测试方法
1999-04-21 发布
测重法
1999-04-21实施
国家轻工业局
QB/T3816-1959
本标准道原国家标准GB5928一1986轻1.产品金两尽铝伞化晚的厚度划试方法法
经出国轻1999】H12号发布转化标准号为QB/3816—1999，内不变。1973
水标准象考1SO146
本标律出国家轻工业局行业管理函提山。本标准由全国亏用五企标准化中心端口.本标浩中上海市日门三金工业研究所、上海市轻工业研究矿负责起，本添提上要起芊人：何长体、张福林、董了成HKNKa
中华人民共和国轻工行业标准
轻工产品金属镀层和铝氧化膜
的厚度测试方法
测重法
Tbickness testtog method af the meta? depaslts andalunaluam uxide films for tbe Ilght Endustrtal μrodactsWelighingmethod
本克法适用于产品形状商单键覆层密度巨定的平均层厚度的别定1方法原理
Q3815-1999
镀层月相应的液溶程去除之，最量嵌前与后的饱重。嵌层學度根据其表底积与称垂或化学分折法所测得的该去除或消加部分的重些来评算确变，所得的为平均厚度。2器
使月感盘为心.1衰克戒精衰更逐的分析火账和玻离器血等测仪器浓解键展的溶注效分
要求采用-种能使塞层完全溶解而对基体金属升不魔独感者只是很慢小有所魔蚀的溶液。某些铵累路解带的退键溶避建议英用表中所应分，诚剂沟为化学继级。咨群法谢定穿层序度的商微表
盛济【房金岛
绎，诸、視快
及相合金
、合金
。和钢台些
钢，铜和新合金
谢和企
分名称
益路（密限1.12）
三载化一常
发畔（台
益蔽（密宽为上.19）
燕油戏
耐能（密度1.R4)
硝醚链
盘酸（密班为1.19）
燕烯水
国家轻工业局1999-04-2：发布
化学公了式
NH,ND,
减分合量
1000毫片
275克/升
10充/开
1体买
1件卖
10毫开
100毫7
工作组度
20 ~ 4G
湖定方法
称重法
辞再齿
化学开斯法
除画法
称喊法
药重齿
1999-04-21实施
氧论读wwW.bzxz.Net
蒸件《底》金马
智和含变
源作步案
QB/T3816—1999
变分名称
【1.11】
化学分了式
根据缺定金或链法盂量方法的不同、分列两种操作方法：成分含整
52克升
20克/升
工作限度
测定方法
4.1弥再法，将镶4的器件周有机潜剂去油或未镀过的零件用前处理去油片经城馅水满法，再干碍后你取其量，然后退除链层或糖上链层，并经持法爆后，再称其失去重量成增加直量，由公式计签零件统的半均原宽。
4.2化学分标测互齿，将影作用有机落能去油，总入规定的落截（见表》中，待微法完全裕解后，放出季华，并蒸馅水对零件冲洗儿次（冲炭的水应流人谅帮液宁），然后将落浓移至利量容器中用化学分析方法划定被密解的镀层金离重盘.键层孕均厚度的运算
两称重法化学分析法定维层金展重时，链层的平均厚难按下式计算，：（m，mz）×1000
式中，h-
层的平均厚度，瞰炎
链层未降解时的零件再盘或镶后的重量，克：一镀总希解后的零件金尽或缝前的至量，克，一…在学分析制得就层的重量，克(m,-)-
B注意事项
秘层所疆益部分的表面实，属米”。读层金属的密度，克/再米”。
6.1本方法的难确度为印%。
8.2表中所列溶液许称益法退越可以多次使用，直至格解该层的遇型十分级慢为生。，膜为单
TTYKAN KAa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
