JT/T6842007
钢构件镀锌层附着性能测定仪
Measurer for adhesion performance of zinc coating of steel components2007-06-28发布
华人民共和国交通部
2007-10-01实施
规范性引用文件
技术要求
试验方法
检验规则
标志、包装、运输与储存
JT/T684--2007
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：北京中交华安科技有限公司。璇、陆宇红、郭东华。
本标准主要起草人：王成虎、周志伟、张JT/T684—2007
HiiKAoNiKAca
1范围
钢构件镀锌层附着性能测定仪
JT/T684—2007
本标准规定了钢构件镀锌层附着性能测定仪的技术要求、试验方法、检验规则以及标志、包装、运输与储存等。
本标准适用于公路用钢构件镀锌层附着性能测定仪的生产、检验和使用。2规范性引用文件
下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10125人造气氛腐蚀试验盐雾试验GB/T15464仪器仪表包装通用技术条件3技术要求
3.1结构
钢构件镀锌层附着性能测定仪由锤头、锤柄及底座三个构件组成，见图1所示。3.2外观
3.2.1锤头表面应光滑、平整、不易磨损和无锈蚀；锤柄表面应光滑、平整、无毛刺。3.2.2锤头与锤柄结合应牢固：底座与锤柄之间应活动灵活。3.3外形尺寸
锤头、锤柄及底座公称尺寸及充许偏差见图1和表1所示。表1锤头、锤柄及底座公称尺寸及允许偏差构件名称
(mn）
100 ±2wwW.bzxz.Net
275 ± 5
25 ± 1
3.4材料和质量
(mm）
60 ±1
100 ± 2
(mm）
30 ± 1
公称尺寸及允许偏差
(mm）
20 ± 1
(rrum)
105 ± 2
(mm）
锤头采用45号钢，质量为(210±10)，表面镀铬3.4.2
锤刃硬度（肖氏）不低于40HS。锤柄采用橡木，质量为（70±10)g。3.4.3
底座采用Q235钢，表面镀铬。
90 ± 1
27 ±1
22 ±1
锤刃切面平整度
20 ±1
60 ±1
刃口宽度
(mm）
(mm）
15元，
HiiKAoNi KAca
JT/T684—2007
3.5耐盐雾腐蚀性能
柄口10×25

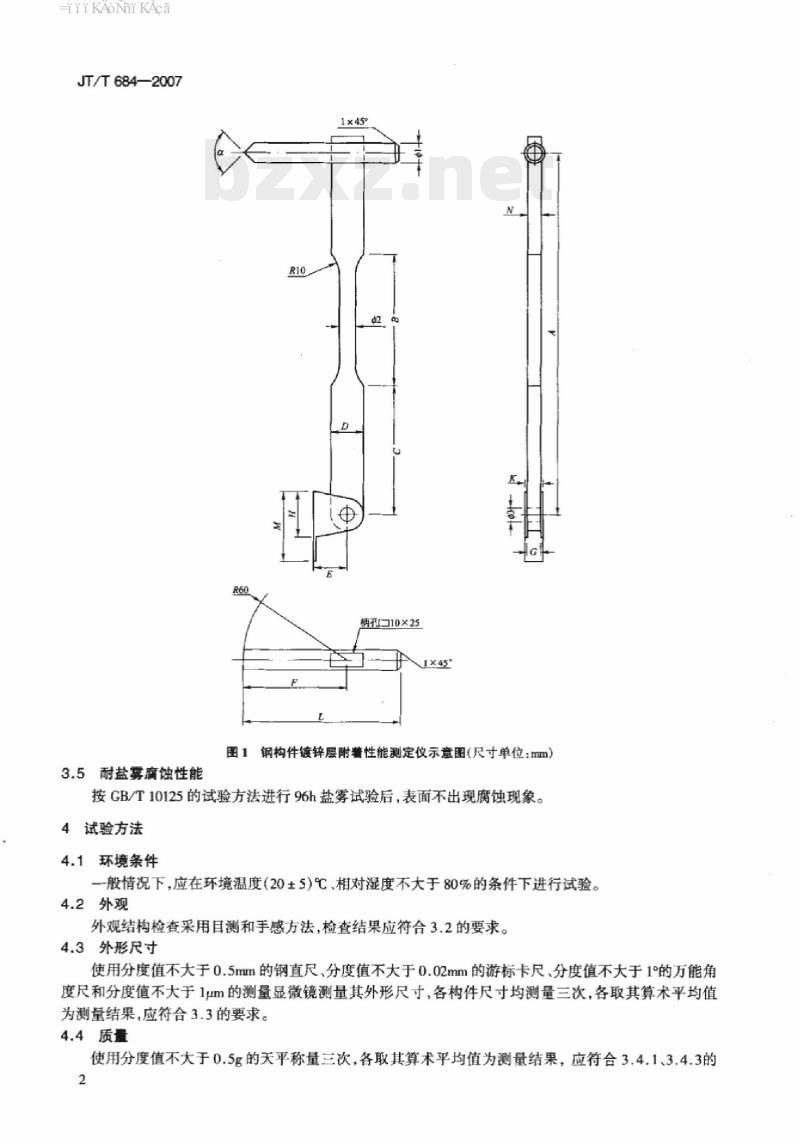

图1钢构件镀锌层附著性能测定仪示意图（尺寸单位：mm）按GB/T10125的试验方法进行96h盐雾试验后，表面不出现腐蚀现象。4试验方法
4.1环境条件
一般情况下，应在环境温度(20±5)℃、相对湿度不大于80%的条件下进行试验。4.2外观
外观结构检查采用目测和手感方法，检查结果应符合3.2的要求。4.3外形尺寸
使用分度值不大于0.5mm的钢直尺、分度值不大于0.02mm的游标卡尺、分度值不大于1°的万能角度尺和分度值不大于1um的测量显微镜测量其外形尺寸，各构件尺寸均测量三次，各取其算术平均值为测量结果，应符合3.3的要求。4.4质量
使用分度值不大于0.5g的关平称量三次，各取其算术平均值为测量结果，应符合3.4.1.3.4.3的卫
HiiKAoNi KAca
要求。
4.5锤刃硬度
JT/T684—2007
使用分度值不大于0.2HS的肖氏硬度计在锤刃部位三个不同点各测量一次，取其最低值为测量结果，应符合3.4.2的要求。
4.6耐盐雾腐蚀性能
性能试验应符合3.5的要求。
5检验规则
5.1钢构件镀锌层附着性能测定仪的检验分为出厂检验和型式检验。有下列情况之一时，应进行型式检验：
新产品定型鉴定时：
当设计、工艺、材料有重大改变时；定型产品每两年至少检验一次：国家质量监督机构提出进行型式检验的要求时。出厂检验和型式检验项目见表2。5.2
表2检验项目
外观结构
外形尺寸
锤刃硬度
耐盐雾腐蚀性能
注：“+”表示检验项目，“_”表示不检项目5.3判定规则
检测方法
技术要求
3.4.13.4.3
若检验中出现任意一项不合格，即判定该测定仪不合格。6标志、包装、运输与储存
6.1标志
铭牌标志应包含以下内容：
a）产品名称及型号；
制造厂名或商标；
c）产品执行标准号；
d）产品编号；
e）生产日期。
6.2包装
包装应符合GB/T15464的规定。
6.3运输
型式检验
装车应整齐、平稳、牢固，搬运和放置按照运输箱上的标志及有关规定进行。出广检验
-iiiKAoNhikAca
JT/T 684—2007
6.4储存
6.4.1应储存在温度为-30℃～+65℃，相对湿度不大于95%，无腐蚀性气体的库房内。6.4.2库房应有通风、排水等措施。
