【QB轻工标准】锉刀型式尺寸

本网站发布时间： 2025-05-03 09:01:21

QB/T3843-1999
现行
　点击下载此标准

基本信息

标准号：
QB/T 3843-1999
标准名称：
锉刀型式尺寸
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
124.24 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
尺寸

标准简介/下载

点击下载

标准简介：

QB/T 3843-1999 锉刀型式尺寸-1999.Types and dimensions of files.
QB/T 3843-1999 锉刀型式尺寸适用于钳工锉、锯锉、整形锉、异形锉、钟表整形锉、特殊钟表锉、木锉。

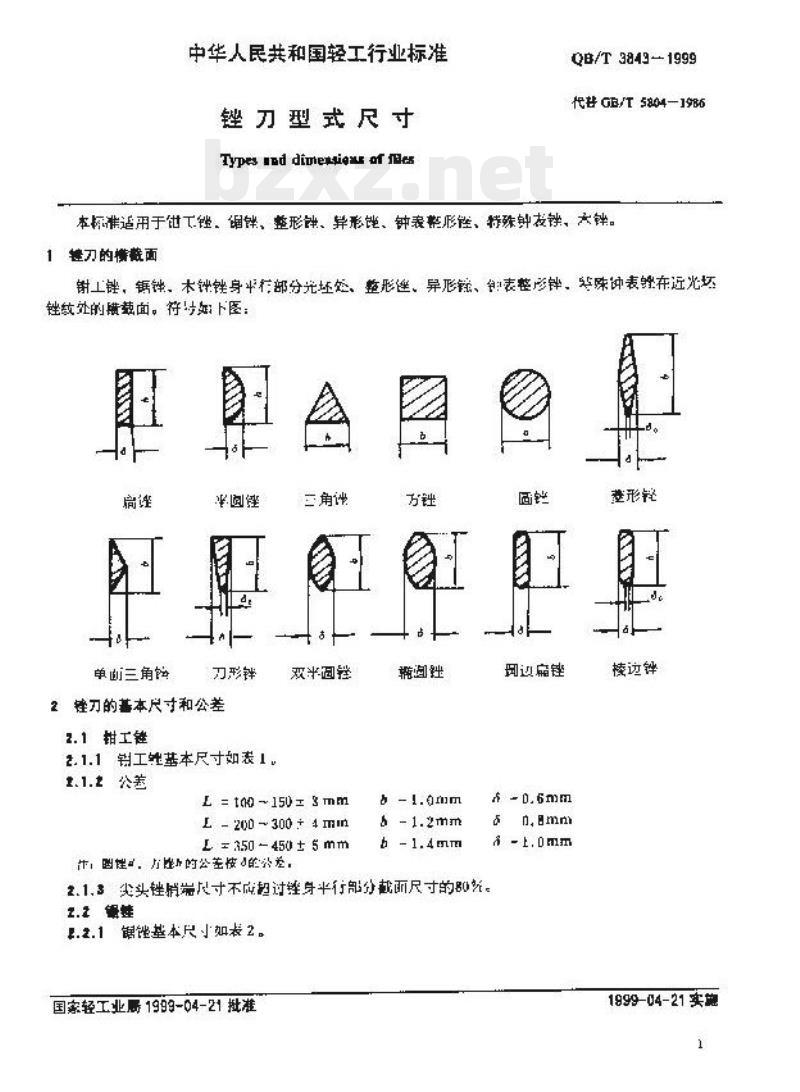

1锉刀的横截面
钳工锉、锯锉、木锉锉身平行部分光坯处，整形锉、异形锉、钟表整形锉、特殊钟表锉在近光坯锉纹处的横截面。符号如下图:
1.3.1锉刀手柄材料:硬木或塑料。
2.3.木柄应镶制铁箍。
2.3. 柄部表面不得有毛刺、裂纹，涂漆均匀，手感舒适。.整形锉
2.4.1整形锉的基本尺寸如表4。

标准内容

部分标准内容：

中华人民共和国轻工行业标准
QB/T 3843-1999
代替 GB/T 5804-1986
锉刀型式尺寸
Types and dimensions of files

发布日期：1999-04-21
实施日期：1999-04-21

前言
本标准是原国家标准 GB/T 5804-1986《锉刀型式尺寸》，经由国轻行【1999】112号文发布，转化为行业标准 QB/T 3843-1999，内容不变。本标准由国家轻工业局行业管理司提出，由全国五金标准化中心归口。本标准主要起草人：杨刚、陈崇美、姜致龙、丁天林。本标准自实施之日起，同时代替原国家标准 GB/T 5804-1986《锉刀型式尺寸》。

1 范围
本标准适用于钳工锉、铜锉、整形锉、钟表锉、特殊钟表锉、大锉刀。包括其截面形状、基本尺寸及公差。

2 锉刀的基本尺寸和公差
2.1 钳工锉
2.1.1 钳工锉基本尺寸：
L = 100~150 ± 3mm, 200~300 ± 4mm, 350~450 ± 5mm
2.1.2 公差
2.1.3 尖头锉端部尺寸不应超过锉身平行部分截面尺寸的80%。

2.2 锯锉
2.2.1 锯锉基本尺寸：
L = 100~150 ± 3mm, 175~350 ± 4mm, 175~350 ± 6mm, 350 ± 6mm

2.4 整形锉
2.4.1 整形锉的基本尺寸如表4所示。
2.4.2 公差

2.5 异形锉
2.5.1 截面

2.6 钟表整形锉
2.6.1 钟表整形锉的基本尺寸如表6所示。
2.6.2 公差

2.7 特殊钟表锉
2.7.1 特殊钟表锉的基本尺寸如表7所示。
2.7.2 公差

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

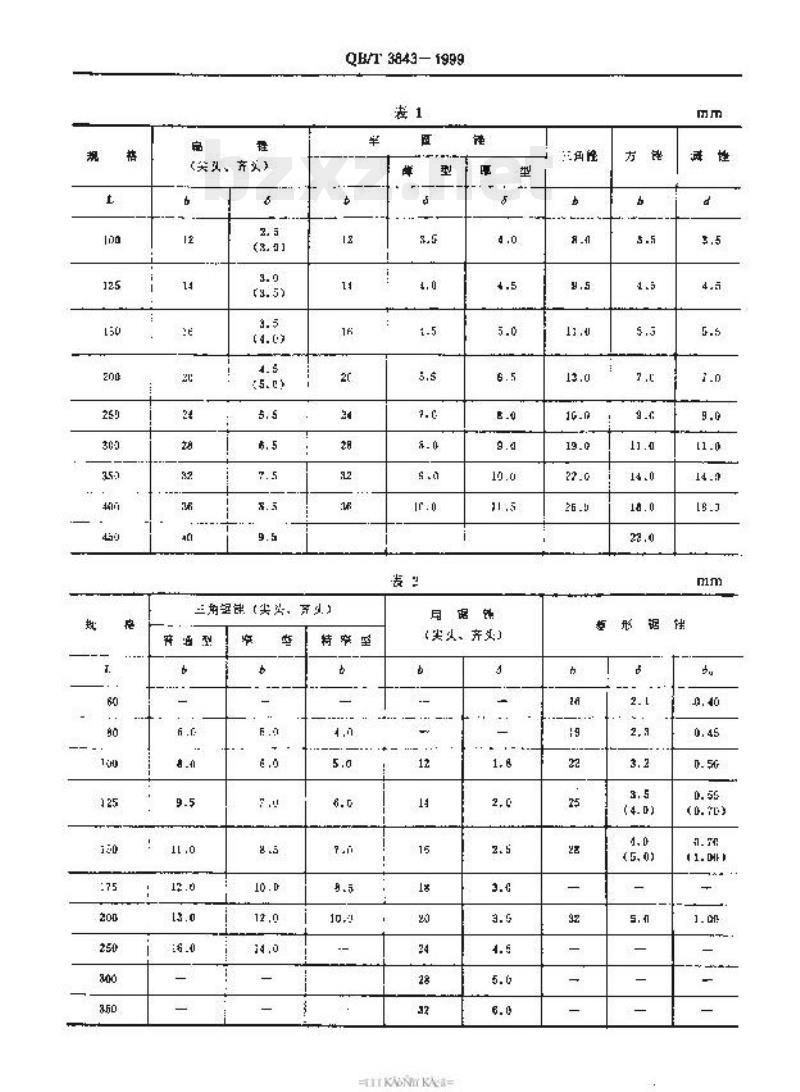

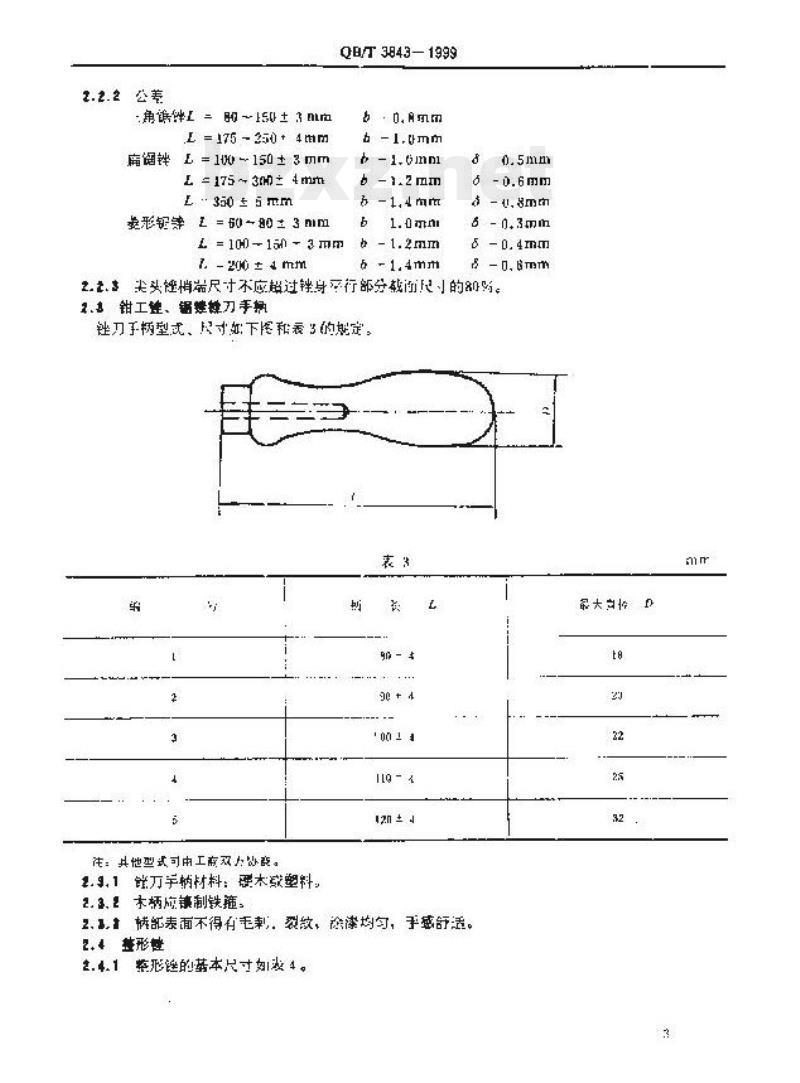

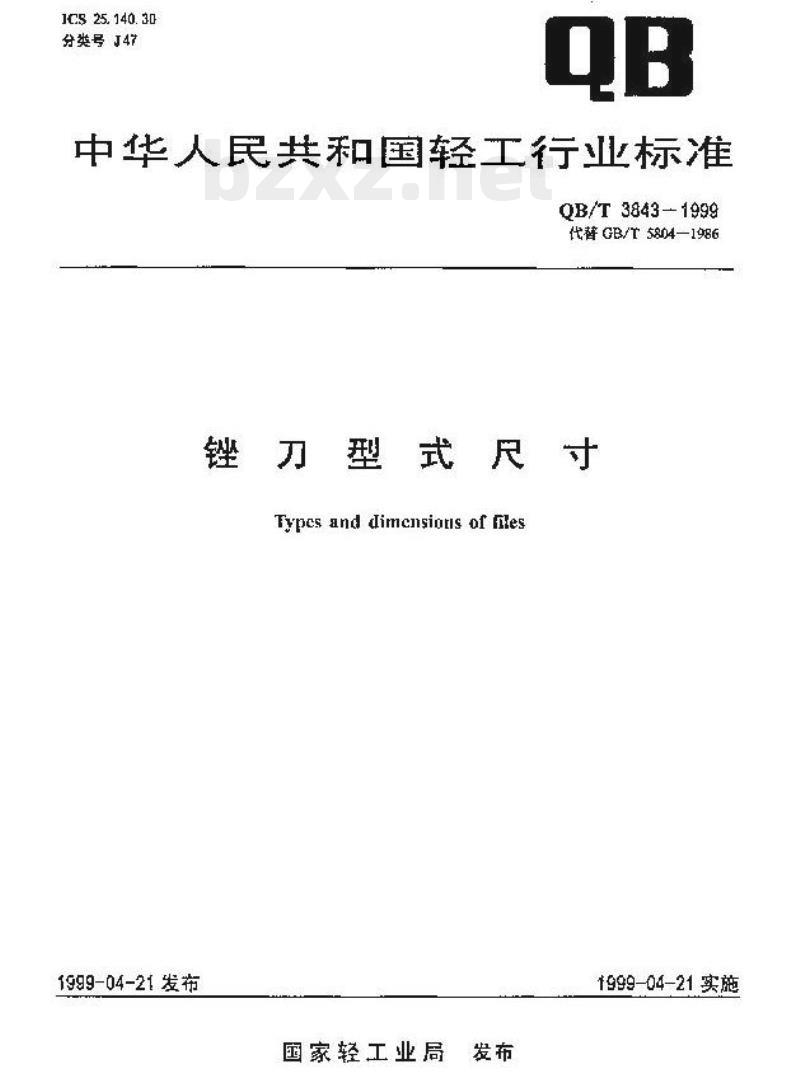

标准图片预览
