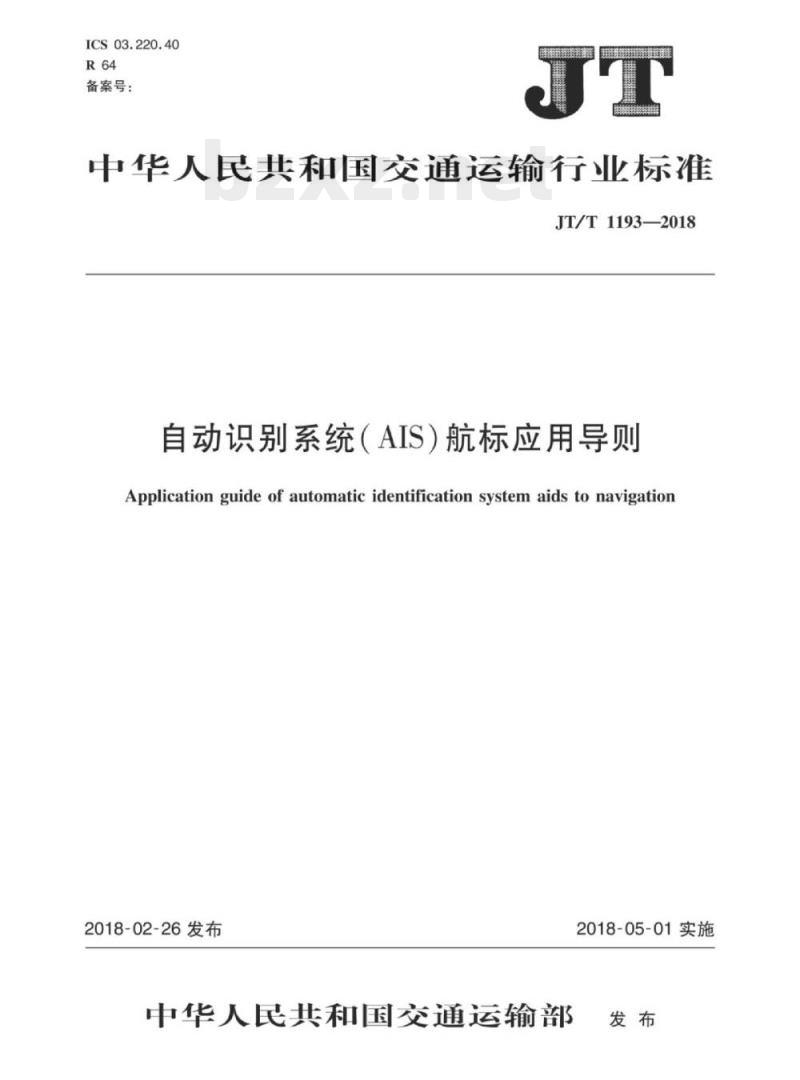

中华人民共和国交通运输行业标准JT/T1193-2018
自动识别系统（AIS）航标应用导则Application guide of automaticidentification system aidsto navigation2018-02-26发布
中华人民共和国交通运输部
2018-05-01实施
规范性引用文件
术语和定义、缩略语·
AIS航标分类
实体AIS航标
合成AIS航标
虚拟AIS航标
AIS航标链
5AIS航标电文
21号电文
6号电文
7号电文和13号电文
5.48号电文
12号电文和14号电文
25号电文
6AIS航标参数配置
AIS航标参数直接配置
AIS航标参数远程配置
AIS航标VDL接入方式
电文播发模式
时隙预留
8AIS航标显示符号
布设AIS航标考虑因素
附录A（规范性附录）AIS航标播发电文格式及参数含义附录B（规范性附录）AIS航标参数配置和查询电文格式附录C（规范性附录）
参考文献
AIS航标显示符号
JT/T1193—2018
本标准按照CB/T1.1—2009给出的规则起草本标准由交通运输航测标准化技术委员会提出并归口。JT/T1193—2018
本标准主要起草单位：中华人民共和国海事局、交通运输部北海航海保障中心、大连海事大学本标准主要起草人：曾辉、李文华、李树兵、沈志江、李建涛、胡青、郭小飞、李慧敏Ⅲ

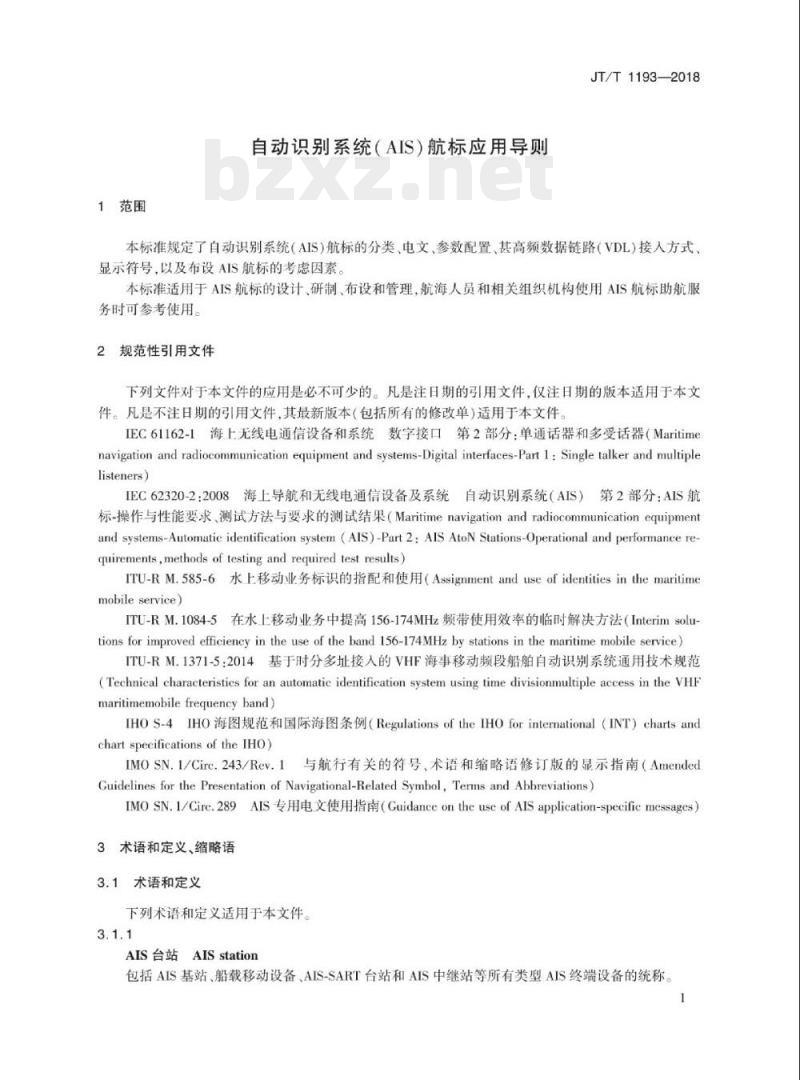

1范围
自动识别系统（AIS）航标应用导则JT/T1193—2018
本标准规定了自动识别系统（AIS）航标的分类、电文、参数配置、甚高频数据链路（VDL）接入方式显示符号，以及布设AIS航标的考虑因素。本标准适用于AIS航标的设计、研制、布设和管理，航海人员和相关组织机构使用AIS航标助航服务时可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件IEC61162-1海上无线电通信设备和系统数字接口第2部分：单通话器和多受话器（Maritimenavigation and radiocommunication equipment and systems-Digital interfaces-Part l: Single talker and multiplelisteners
IEC62320-2：2008海上导航和无线电通信设备及系统自动识别系统（AIS）第2部分：AIS航标-操作与性能要求、测试方法与要求的测试结果（Maritimenavigationandradiocommunicationequipmentand systems-Automatic identification system (AIS)-Part 2:AIS AtoN Stations-Operational and performance re-quirements,methods of lesting and required test results)ITU-RM.585-6水上移动业务标识的指配和使用（Assignmentanduseofidentitiesinthemaritimemobileservice)
ITU-RM.1084-5在水上移动业务中提高156-174MHz频带使用效率的临时解决方法（Interimsolutions for improved efficiency in the use of the band 156-174MHz by stations in the maritime mobile service)ITU-RM.1371-5：2014基于时分多址接入的VHF海事移动频段船舶自动识别系统通用技术规范(Technical characteristics for an automatic identification system using time divisionmultiple access in the VHFmaritimemobilefrequencyband）IHOS-4IHO海图规范和国际海图条例（RegulationsoftheIHOforinternational（INT）chartsandchartspecifications oftheIHO)IMOSN.1/Cire.243/Rev.1与航行有关的符号、术语和缩略语修订版的显示指南（AmendedGuidelines for the Presentation of Navigational-Related Symhol, Terms and Abbreviations)IMOSN.1/Cire.289AIS专用电文使用指南（GuidanceontheuseofAISapplication-specificmessages）3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
AIS台站
AISstation
包括AIS基站、船载移动设备，AIS-SART台站和AIS中继站等所有类型AIS终端设备的统称。1
JT/T1193—2018

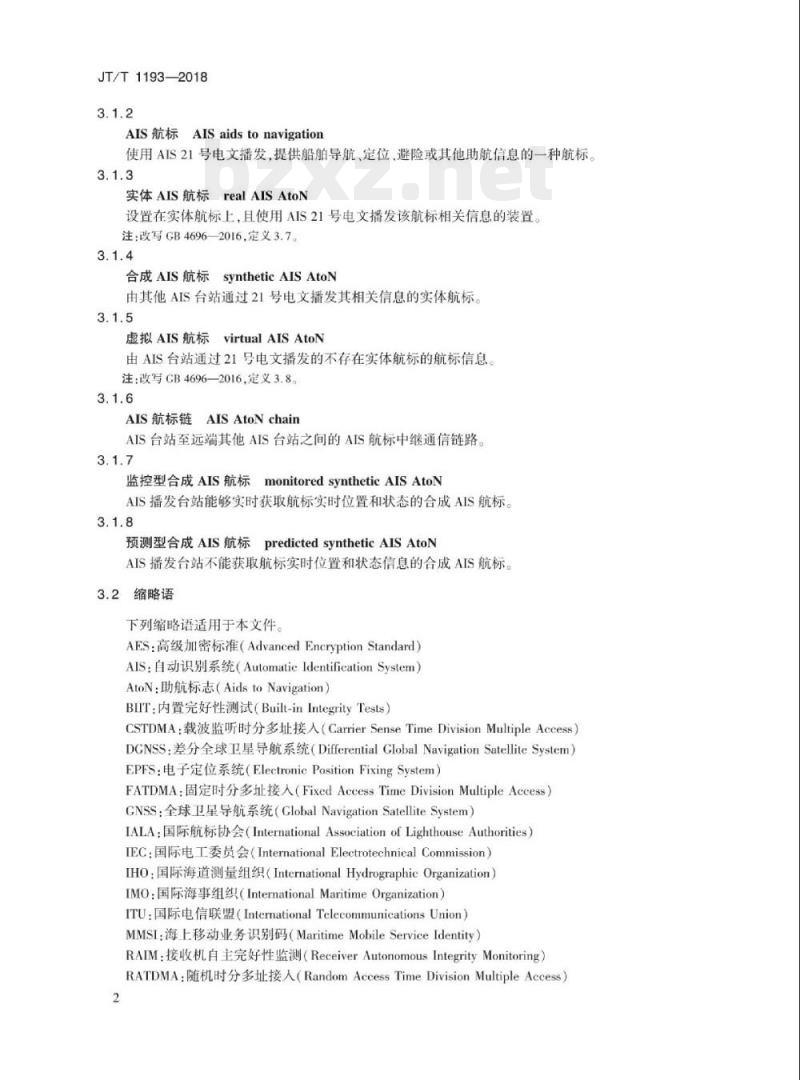

AIS航标
AISaidstonavigation
使用AIS21号电文播发，提供船舶导航、定位，避险或其他助航信息的一种航标3.1.3
实体AIS航标realAISAtoN
设置在实体航标上，且使用AIS21号电文播发该航标相关信息的装置。注：改写GB46962016，定义3.7。3.1.4
合成AIS航标syntheticAISAtoN
由其他AIS台站通过21号电文播发其相关信息的实体航标。3.1.5
virtualAISAtoN
虚拟AIS航标
由AIS台站通过21号电文播发的不存在实体航标的航标信息。注：改写CB4696—2016，定义3.8。3.1.6
AIS航标链AISAtoNchain
AIS台站至远端其他AIS台站之间的AIS航标中继通信链路3.1.7
监控型合成AIS航标monitoredsyntheticAISAtoNAIS播发台站能够实时获取航标实时位置和状态的合成AIS航标。3.1.8
预测型合成AIS航标
predictedsyntheticAISAtoN
AIS播发台站不能获取航标实时位置和状态信息的合成AIS航标，3.2缩略语
下列缩略语适用于本文件。
AES：高级加密标准（AdvancedEncryptionStandard）AIS：自动识别系统（AutomaticIdentificationSystem）AtoN：助航标志（AidstoNavigation）BIIT：内置完好性测试（Built-inIntegrityTests）CSTDMA：载波监听时分多址接人（CarrierSenseTimeDivisionMultipleAccess）DGNSS：差分全球卫星导航系统（DifferentialGlobalNavigationSatelliteSystem）EPFS：电子定位系统（ElectronicPositionFixingSystem）FATDMA：固定时分多址接入（FixedAccessTimeDivisionMultipleAccess）GNSS：全球卫星导航系统（GlobalNavigationSatelliteSystem）IALA：国际航标协会（InternationalAssociationofLighthouseAuthorities）IEC：国际电工委员会（IntermationalElectrotechnicalCommission）IHO：国际海道测量组织（IntemationalHydrographicOrganization）IMO：国际海事组织（IntermationalMaritimeOrganization）ITU：国际电信联盟（InternationalTelecommunicationsUnion）MMSI：海上移动业务识别码（MaritimeMobileServiceIdentity）RAIM：接收机自主完好性监测（ReceiverAutonomousIntegrityMonitoring）RATDMA：随机时分多址接人（RandomAccessTimeDivisionMultipleAccess）2
UTC：协调世界时（UniversalTimeCoordinated）VDL：甚高频数据链路（VHFDataLink）4AIS航标分类
4.1实体AIS航标
分类和适用情况
4.1.1.1分类
实体AIS航标分为3种类型1型AIS航标2型AIS航标和3型AIS航标，4.1.1.2适用情况
实体AIS航标适用手如下情况
JT/T1193—2018
灯塔和灯：航行风险较高的灯塔和灯桩应安装实体AIS航标。典型安装地点为近海台站、海a
蝉台站、岸边台站、作为航路点的台站、标注无特征海岸线和孤立危险物台站大型助航浮标和重要浮动标志：应在大型助航浮标和重要浮动标志安装实体AIS航标。典型b
安装地点为狭窄水道进口航路点，孤立危险物和浅滩区边界的浮动标志21型AIS航标
技术特征
1型AIS航标具有如下技术特征：a)
具有双信道播发功能，无接收机，不具备接收功能，不能通过VDL接收配置信息，不能与其他AIS台站同步
应在安装前使用20号电文预留时。本地配置接口可由生产商确定，配置电文格式应符合IEC62320-2和IEC61162-1的规定c
功率为12.5W，也可由生产商定义。生产商定义时，应给出功率消耗参数和指标d)
可用于配置播发其他合成AIS航标和虚拟AIS航标的21号电文。4.1.2.2播发电文
除播发21号电文实现船岸用户对该类型AIS航标的识别外，也可播发如表1所示的可选电文实现扩展功能。
表11型AIS航标可选的播发电文
电文识别码
电文名称
寻址二进制电文
广播二进制电文
安全相关寻址电文
安全相关广播电文
单时隙二进制电文
4.1.32型AIS航标
技术特征
2型AIS航标具有如下技术特征：电文描述
寻址通信的二进制数据
广播通信的二进制数据
寻址通信的安全相关数据
广播通信的安全相关数据
寻址或广播通信二进制数据
具有双信道播发功能和单信道接收功能。a
应用示例
航标灯器和电源状态监控
水文气象数据
航标故障报警
航标故障报警
状态报告
JT/T1193—2018
具有一个接收信道且工作在固定的AIS信道上（信道1或信道2）。本地配置接口可由生产商确定，配置电文格式应符合IEC62320-2和IEC61162-1的规定。功率为12.5W.也可由生产商定义。生产商定义时，应给出功率消耗参数和指标。d)
可用于配置播发其他合成AIS航标和虚拟AIS航标的21号电文。可替代1型AIS航标。e)
4.1.3.2播发电文
见4.1.2.2。
4.1.43型AIS航标
技术特征
3型AIS航标具有如下技术特征：a)
具有双信道播发功能和双信道接收功能，具备AIS航标链功能。可接收或中继AIS航标电文，控制与配置该AIS航标或AIS航标链上的其他AIS航标。可利用接收到的AIS电文进行间接同步。本地配置接口可由生产商确定，配置电文格式应符合IEC62320-2和IEC61162-1的规定。功率为12.5W，也可由生产商定义。生产商定义时，应给出功率消耗参数和指标。可用于配置播发其他合成AIS航标和虚拟AIS航标的21号电文。可替代1型AIS航标和2型AIS航标。
4.1.4.2播发电文
除可播发21号电文实现船岸用户对该类型AIS航标的识别外，还可播发如表2所示可选电文实现扩展功能。
表23型AIS航标可选的播发电文
电文识别码
电文名称
寻址二进制电文
应答二进制电文
广播二进制电文www.bzxz.net
安全相关寻址电文
安全寻址应答电文
安全相关广播电文
单时隙二进制电文
通用技术要求
电文描述
寻址通信的二进制数据
对寻址二进制电文的确认
广播通信的二进制数据
寻址通信的安全相关数据
对寻址安全相关电文的确认
广播通信的安全相关数据
寻址或广播通信二进制数据
应用示例
航标灯器和电源状态监控
AIS航标参数远程配置
水文气象数据
航标故障报警
航标故障报警
状态报告
实体AIS航标还应符合IEC62320-2第5章的技术要求：环境部分应符合IEC62320-2第5.1.4节的相关要求。
4.2合成AIS航标
4.2.1分类
合成AIS航标分为监控型合成AIS航标和预测型合成AIS航标。4
4.2.2监控型合成A/S航标适用情况监控型合成AIS航标适用于如下情况：该航标已利用AIS信道传输航标状态监控信息：a）
b）该航标已利用AIS信道传输采集的水文气象信息4.2.3预测型合成AIS航标适用情况预测型合成AIS航标不应在浮动标志上使用，适用于如下情况：固定标志（如灯塔和灯桩）；
固定碍航物（如渔场、风电发电场和钻井平台等）。b)
虚拟AIS航标
4.3.1分类
虚拟AIS航标分为临时虚拟AIS航标和永久虚拟AIS航标。临时虚拟AIS航标
临时虚拟AIS航标用于提供临时或预报的警告信息，适用于如下情况：标识航行限制区域：
标识临时推荐航路；
标识故障航标或移位航标
4.3.3永久虚拟AIS航标
JT/T1193—2018
永久虚拟AIS航标可在不具备布设实体航标条件时使用，宜布设在深水区域或恶劣海况环4.3.3.1
境，以及随时间、洋流或关气影响而动态变化的区域2永久虚拟AIS航标适用于如下情况：4.3.3.2
标识永久碍航物；
标识航道界限；
标识安全水域界限；
标识特殊区域（如锚地和遮蔽区）。d)
4.3.3.3在电子海图、纸质海图和航海出版物中应标识永久虚拟AIS航标。AIS航标链
AIS航标链是AIS航标的可选功能。当AIS台站因作用距离限制不能与远处其他AIS台站直接通信时，可使用AIS航标链扩大AIS台站的应用范围。AIS航标链传递的电文应进行加密，直至到达预期的接收台站。
5AIS航标电文
5.121号电文
5.1.1功能
21号电文用于播发航标名称、航标位置和航标类型等信息。5
JT/T1193—2018
5.1.2应用要求
5.1.2.1合成AIS航标和虚拟AIS航标的21号电文由覆盖该航标作用区域的AIS台站播发5.1.2.2实体AIS航标的参数可通过本地端口配置.2型AIS航标和3型AIS航标也可通过VDL远程配置，包括配置由其播发的合成AIS航标和虚拟AIS航标的参数。5.1.2.321号电文格式与参数含义见附录A.1。5.26号电文
5.2.1功能
6号电文主要应用于以下两个方面：对航标运行状态进行远程监控，是AIS航标的可选功能；a
对航标参数进行远程配置和查询，是2型AIS航标和3型AIS航标的必备功能5.2.2应用要求
用于航标远程监控的电文格式由我国自定义。5.2.2.2用于航标参数远程配置和查询的电文格式与参数含义见附录A.2.25.37号电文和13号电文
5.3.1功能
7号电文和13号电文主要用于3型AIS航标对寻址电文的应容5.3.2应用要求
7号电文和13号电文的电文格式应符合ITU-RM.1371-5附录8第3.5节和3.11节的规定5.48号电文
5.4.1功能
8号电文主要用于广播由水文气象监测装置向AIS航标提供的水文气象数据信息5.4.2应用要求
8号电文的电文格式应符合IMOSN.1/Cire.289的规定。5.512号电文和14号电文
5.5.1功能
12号电文和14号电文主要用于航标故障报警。5.5.2应用要求
12号电文和14号电文以字符型明文播发，电文格式应符合ITU-RM.1371-5附录8第3.10节和第3.12节的要求，
5.625号电文
5.6.1功能
25号电文主要用于AIS航标参数远程配置和查询。5.6.2应用要求
JT/T1193—2018
25号电文格式与参数含义见附录A.3。应用该功能时，6号电文和25号电文任选其一。6AIS航标参数配置
AIS航标参数可通过本地端口直接配置或通过VDL远程配置，AIS航标参数配置和查询方式应由生产商提供。
AIS航标参数配置应符合IEC61162-1和IEC62320-2的规定配置内容包括：
21号电文内容；
播发21号电文的相关参数和生产商支持的其他参数；AIS航标失去同步的应对方式；
AIS航标发生移位的应对方式。
AIS航标参数直接配置
AIS航标参数直接配置通过生产商提供的本地通信端口进行，按照IEC61162-1定义的配置电文进行配置。AIS航标参数直接配置和查询标准语句见表3，电文格式见附录B。表3
格式化
1型AIS
输人电文
2型AIS
AIS航标直接配置和查询标准语包输出电文
3型AIS
1型AIS
2型AIS
3型AIS
AIS航标电文播发速率配置
AIS航标扩展参数配置
AIS航标通用参数配置
强制播发
AIS航标功能识别码
配置或更改MMSI
加密密钥配置
接收机启动时间配置
AIS专用电文配置
电文重新播发配置
播发禁用时隙配置
版本信息
JT/T1193—2018
格式化
1型AIS
输人电文
2型AIS
3型AIS
表3（续）
输出电文
1型AIS
2型AIS
3型AIS
寻址二进制电文
广播二进制电文
应答电文
VHF数据链电文
本终端VHF数据链电文
注：X表示向AIS航标输人电文或从AIS航标输出电文：Q表示该语句可被外部请求，通过使用IEC61162-1标准查询语句进行调用：一表示未定义该电文：表示非参数配置电文。6.3AIS航标参数远程配置
AIS航标参数可远程通过VDL按照IEC62320-2定义的6号电文或25号电文进行配置6号电文或25号电文由16bit应用识别码表示不同类型的参数配置和查询，其中前10bit为固定值1111011110（十进制：990），后6bit为功能识别码，对应的功能见表4。表4
基于VDL参数远程配置和查询的6号电文或25号电文功能识别码一览表功能识别码
000000（十进制：0）
000001（十进制：1）
000010（十进制：2）
000011（十进制：3）
000100（十进制：4）
000101（十进制：5）
000110（十进制：6）
000111（十进制：7）
001000（十进制：8）
001001（十进制：9）
001010（十进制：10）
001011（十进制：11)
001100（十进制：12）
001101（十进制：13）
001110（十进制：14)
001111（十进制：15）
010000（十进制：16）
010001（十进制：17)
010010（十进制：18）
AID更改/创建/删除AIS航标的MMSIAID查询
ATD查询
ACF/ACE第1部分
ACF/ACE第2部分
ACF/ACE第3部分
ACF/ACE第4部分（航标名称第1个12个字符）ACF/ACE第5部分（航标名称第2个12个字符）ACF/ACE第6部分（航标名称最后10个字符）ACF/ACE查询
ACF/ACE查询第1部分
ACF/ACE查询第2部分
AAR配置FATDMA播发速率参数
AAR配置RATDMA播发速率参数
AAR查询
AAR查询
AKE加密密钥
ARW接收机启动时间
ARW查询
查询-请求
查询-应答
查询-请求
查询-应答
查询-应答
查询-请求
查询-应答
查询-请求
功能识别码
010011（十进制：19）
010100（十进制：20）
010101（十进制：21）
010110（十进制：22）
010111（十进制：23）
011000（十进制：24）
011001（十进制：25）
011010（十进制：26）
011011（十进制：27）
011100（十进制：28）
011101（十进制：29）
011110（十进制：30）
011111（十进制：31)
100000（十进制：32）
100001（十进制：33）
表4（续）
ARW查询
MCRAIS航标专用电文配置
MCR查询
MCR查询
MPR电文重新播发
AFB-强制播发
VER查询版本信息
VER查询版本信息
AFC查询航标功能识别码
AFC查询航标功能识别码
TSPAIS航标播发禁止时隙
TSP查询
TSP查询
ACF/ACE21号电文内容查询
ACF/ACE21号电文内容查询应答
通过VDL参数配置和查询的电文格式见附录B。AIS航标VDL接入方式
不同类型的AIS航标可选择不同的VDL接人方式，见表5表5
AIS航标的VDL接入方式
AIS 航标类型
1型AIS航标
VDL接收机
播发电文识别码
21号电文接入方式
除21号电文外其他
电文接入方式
入方式。
无接收机
21号电文或21电文加上
以下一个或多个电文：6.8、
12、14.25
FATDMA
FATDMA
2型AIS航标
仅用于控制
21号电文或21电文加上
以下一个或多个电文：6、8、
12、14、25
FATDMA
FATDMA
JT/T1193—2018
查询-应答
功能性
查询-请求
查询-应答
功能性
功能性
查询-请求
查询-应答
查询-请求
查询-应答
查询-请求
查询-应答
查询-请求
查询-应答
3.型AIS航标
2个接收信道，全模式
21号电文或21电文加
上以下一个或多个电文：
6、7、8、12、13、14、25
FATDMA或RATDMA
FATDMARATDMA或
CSTDMA 中的一种或多种
使用电池的3型AIS航标在预留时隙的广插播电文可覆盖其区域的情况下，宜采用FATDMA接321号电文播发周期为3min，可通过VDL配置命令或按照外部命令配置播发频率。其他电文的7.1.3
播发周期宜采用21号电文播发周期的整数倍。9
