【JT交通运输标准】 大跨度斜拉桥平行钢丝拉索

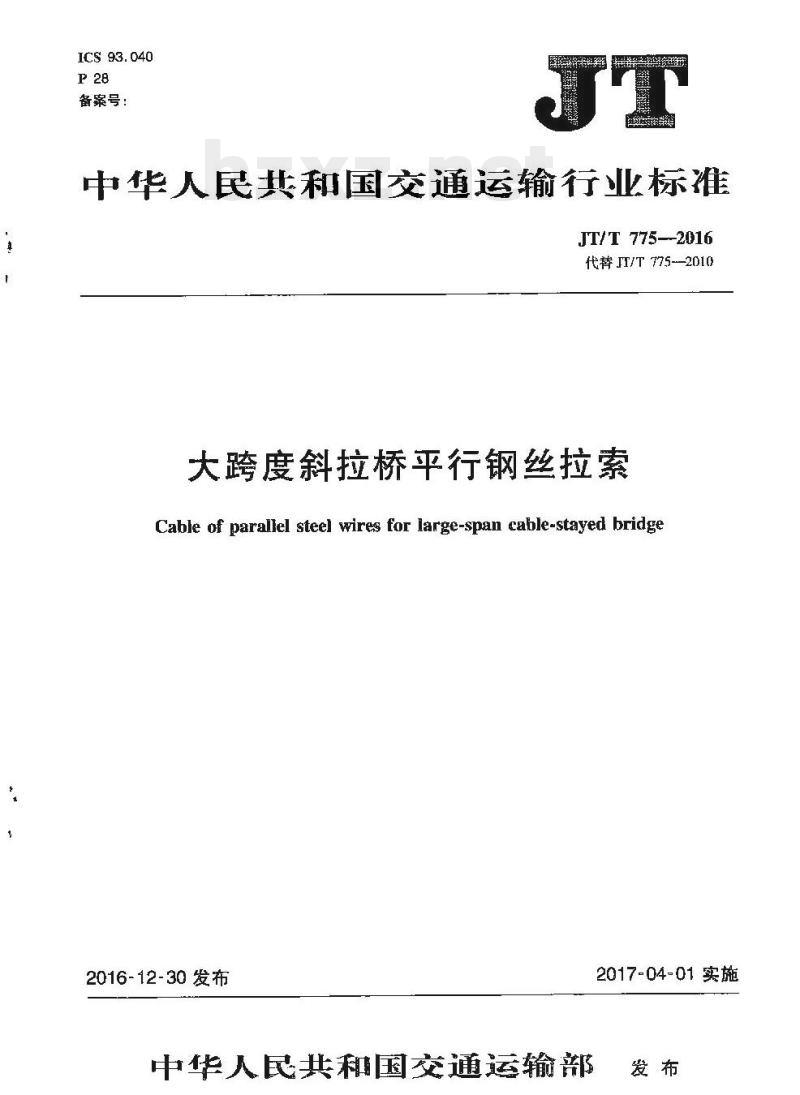

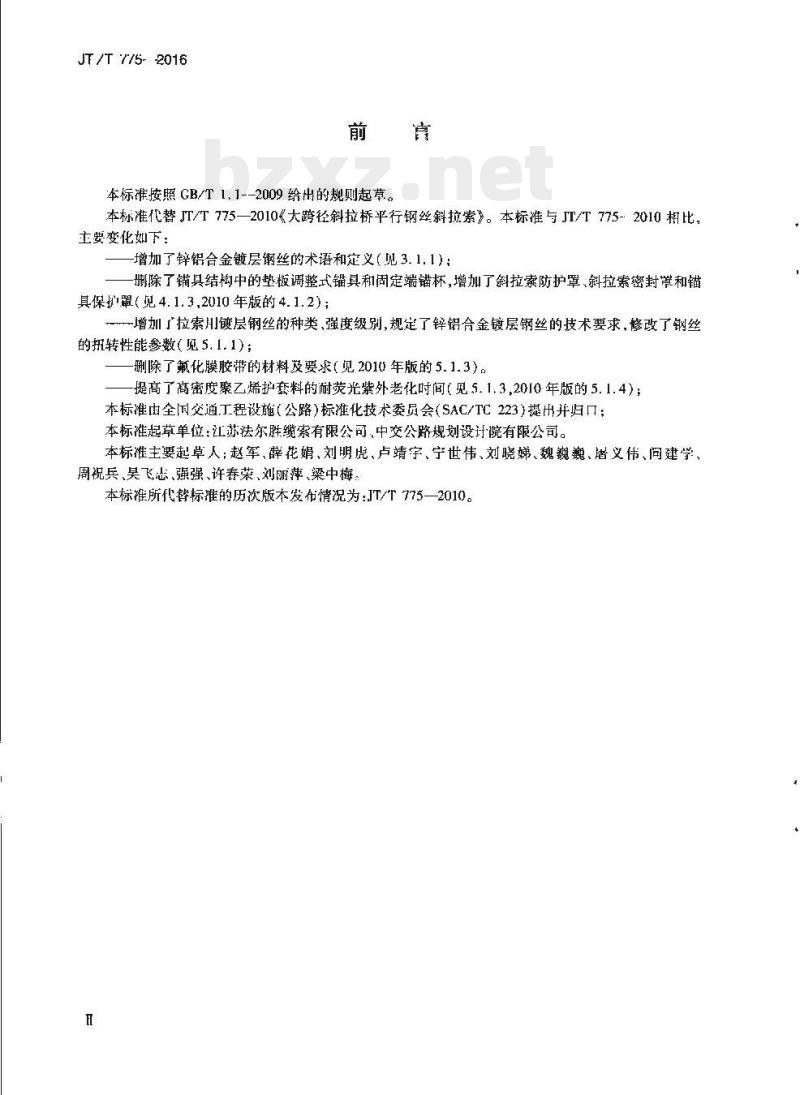

中华人民共和国交通运输行业标准 JT/T 775—2016 大跨度斜拉桥平行钢丝拉索 (Cable of parallel steel wires for large-span cable-stayed bridge) 2016-12-30 发布 2017-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 JT/T 775—2010《大跨径斜拉桥平行钢丝斜拉索》。 本标准与 JT/T 775—2010 相比，主要变化如下： - 增加了锌铝合金镀层丝的术语和定义（见3.1.1）； - 删除了锚具结构中的垫板调整式锚具和固定端锚杯，增加了斜拉索防护罩、斜拉索密封罩和锚具保护罩（见4.1.3，2010年版的4.1.2）； - 增加了拉索层钢丝的种类、强度级别，规定了锌铝合金镀层钢丝的技术要求，修改了钢丝的扭转性能参数（见5.1.1）； - 删除了氟化膜胶带的材料及要求（见2010年版的5.1.3）； - 提高了高密度聚乙烯护套料的耐环境紫外老化时间（见5.1.3，2010年版的5.1.4）。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：江苏法尔胜缆索有限公司，中交公路规划设计院有限公司。 本标准主要起草人：赵军、薛花娟、刘明虎、卢靖宇、宁世伟、刘晓娣、魏巍巍、义伟、问建学、周祝兵、昊飞志、强强、许春荣、刘丽萍、梁中梅。 本标准所代替标准的历次版本发布情况为：JT/T 775—2010。 1 范围 本标准规定了大跨度斜拉桥用平行钢丝拉索的结构、型号与规格、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。 本标准适用于跨度大于 400m 的斜拉桥平行钢丝拉索，中小跨度斜拉桥拉索可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 239.1 金属材料线材第1部分：单向扭转试验方法 GB/T 699 优质碳素结构钢 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2972 镀锌钢丝 GB/T 2976 锌层硫酸铜试验方法 GB/T 3077 合金结构钢 GB/T 4162 锻轧钢超声检验方法 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 4956 磁性基体上非磁性覆盖层覆盖层厚度测量 GB/T 5796.2 磁性梯形螺纹第2部分：直径与螺距 GB/T 7753 桥梁缆索用热镀锌钢丝 GB/T 17101 斜拉桥热挤聚乙烯高强钢丝拉索技术条件 GB/T 18365 锌-5%铝-混合稀土合金镀层钢丝、钢绞线 GB/T 20492 金属材料弹性模量和泊松比试验方法 GB/T 22315 桥梁缆索 CJ/T 297 高密度聚乙烯护套料 NB/T 47013.4 承压设备无损检测 第4部分：隧道检测 3 术语和定义、符号 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 锌铝合金镀层钢丝：表面有锌铝合金镀层的钢丝。 3.1.2 索体：将一定数量钢丝呈正六边形或缺角六边形紧密排列，经同心左向扭绞，并在外层包覆高密度聚乙烯护套的钢丝束。 3.1.3 锚具：将索体拉力传递给结构的连接部件。 3.1.4 弹性模量：斜拉桥平行钢丝拉索在弹性变化范围内轴向拉伸应力与轴向拉伸应变的比例常数。 3.1.5 拉弯疲劳性能：斜拉桥平行钢丝拉索同时承受拉伸与弯曲两种荷载条件下的抗疲劳性能。 3.1.6 钢丝标准抗拉强度：钢丝的破断荷载与钢丝的公称截面积的比值。 3.1.7 索力：作用在斜拉桥平行钢丝拉索上的轴向拉伸荷载。 3.1.8 公称破断索力：索体钢丝束内的钢丝公称截面积之和与钢丝标准抗拉强度的乘积。 3.1.9 拉索效率系数：实测最大索力与公称破断索力的比值。 3.2 符号 下列符号适用于本文件。 A：索体钢丝束的公称截面积，单位为平方毫米 (mm²) C：锚杯外径，单位为毫米 (mm) D：锚圈外径，单位为毫米 (mm) E：弹性模量，单位为兆帕 (MPa) M：加载速度，单位为 MPa/min P：斜拉桥平行钢丝拉索受拉力，单位为千牛 (kN) Lco：斜拉桥平行钢丝拉索设计基准温度下的无应力长度，单位为米 (m) Lre：斜拉桥平行钢丝拉索在受拉力 P 时的长度，单位为米 (m) Ls：斜拉桥平行钢丝拉索长度允许偏差，单位为米 (m) Aa：锚具质量，单位为千克 (kg) At：斜拉桥平行钢丝拉索公称破断索力，单位为千牛 (kN) ... (其他符号略) 4 结构、型号与规格 4.1 结构 4.1.1 斜拉桥平行钢丝拉索由索体和锚具（锚杯、锚圈、连接筒）等部件组成。 4.1.2 索体：由外层彩色高密度聚乙烯护套、内层黑色高密度聚乙烯护套、高强聚酯纤维带、钢丝等组成。 4.1.3 锚具：斜拉索锚固结构为冷铸镦头锚，采用螺纹调整拉索长度，其组成部件包括锚杯、锚圈、盖板、分丝板、连接筒等。斜拉索两端安装有锚具保护罩。在塔端预埋锚具钢管端使用锥形斜拉索防护罩和密封罩。 4.2 型号 4.2.1 斜拉索：斜拉索型号表示方法见图5（注：ZnAl 为 Zn95Al5 的缩写）。
