【JT交通运输标准】 开式潜水钟

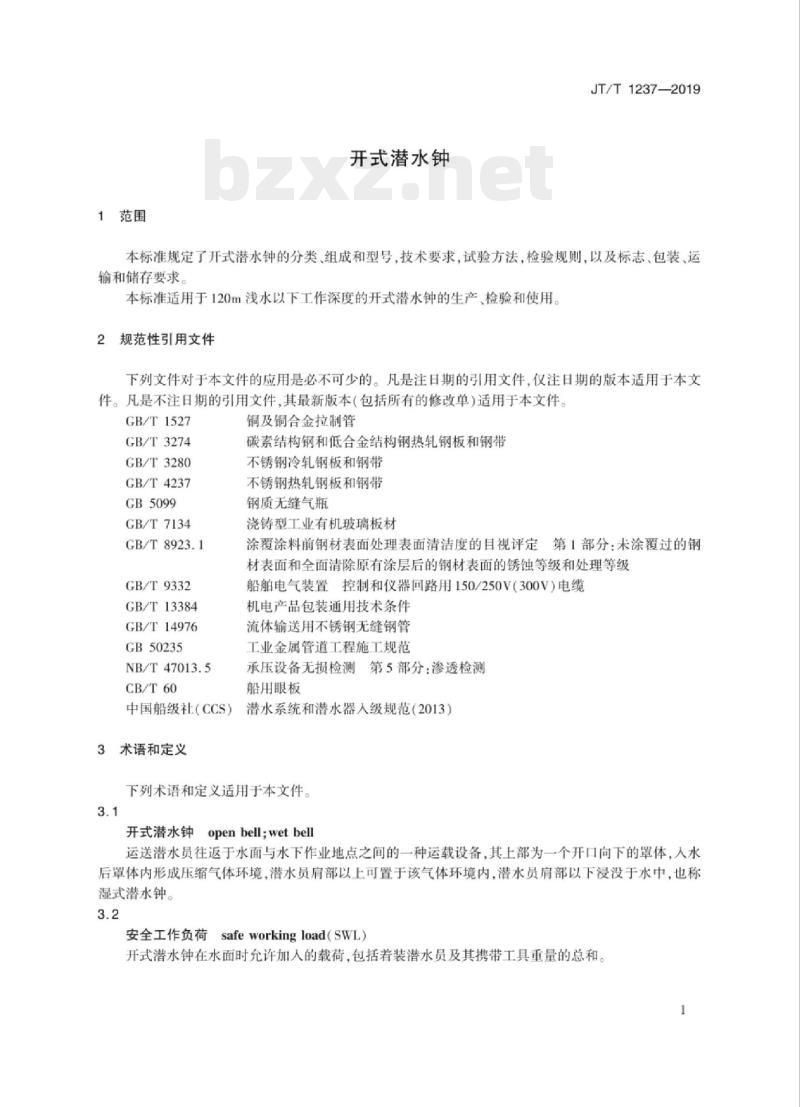

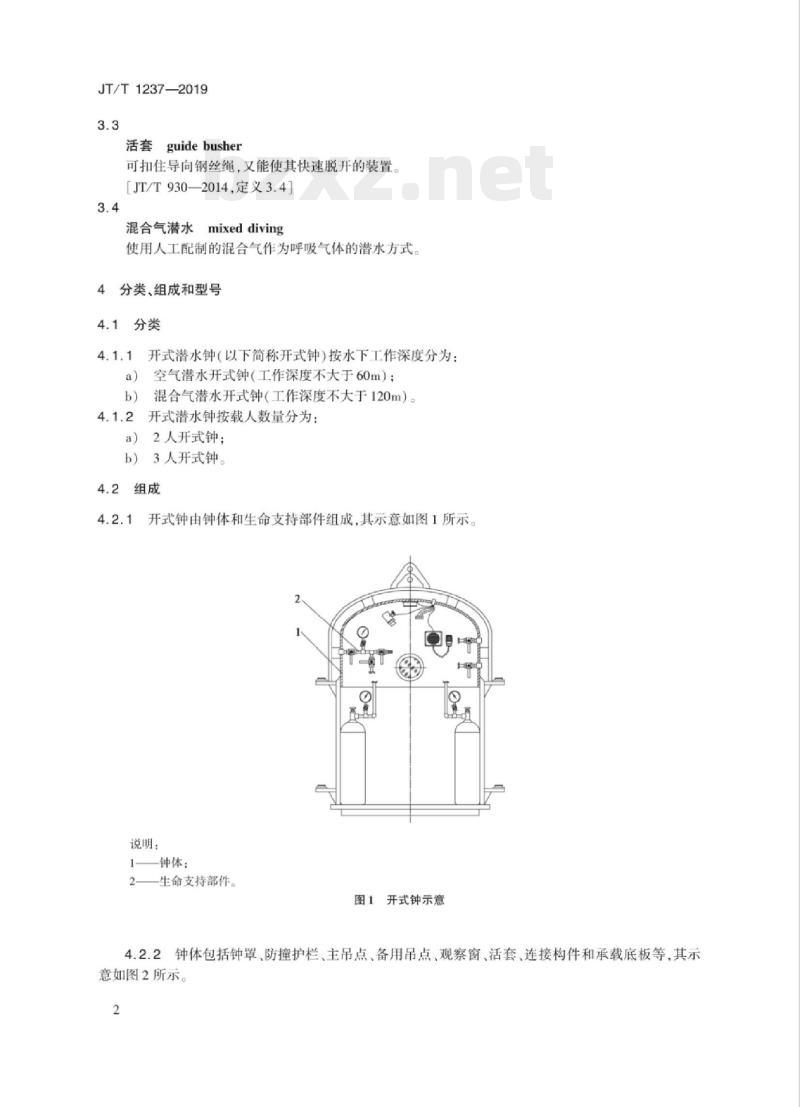

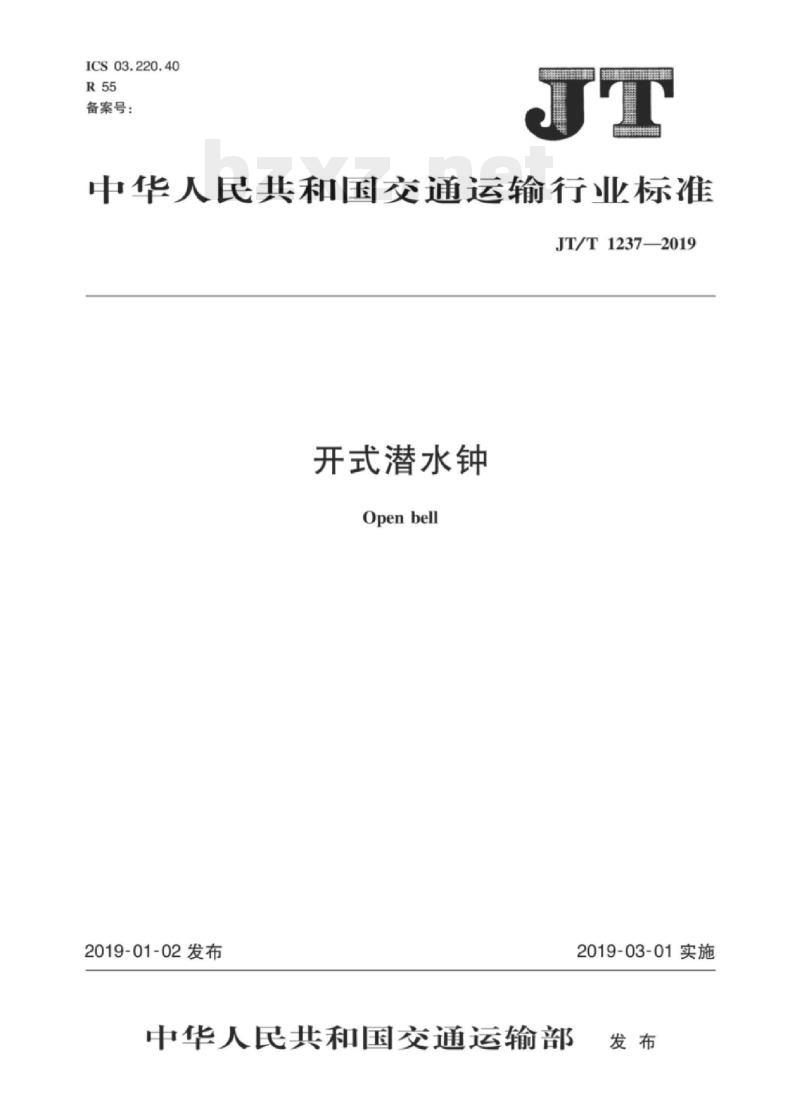

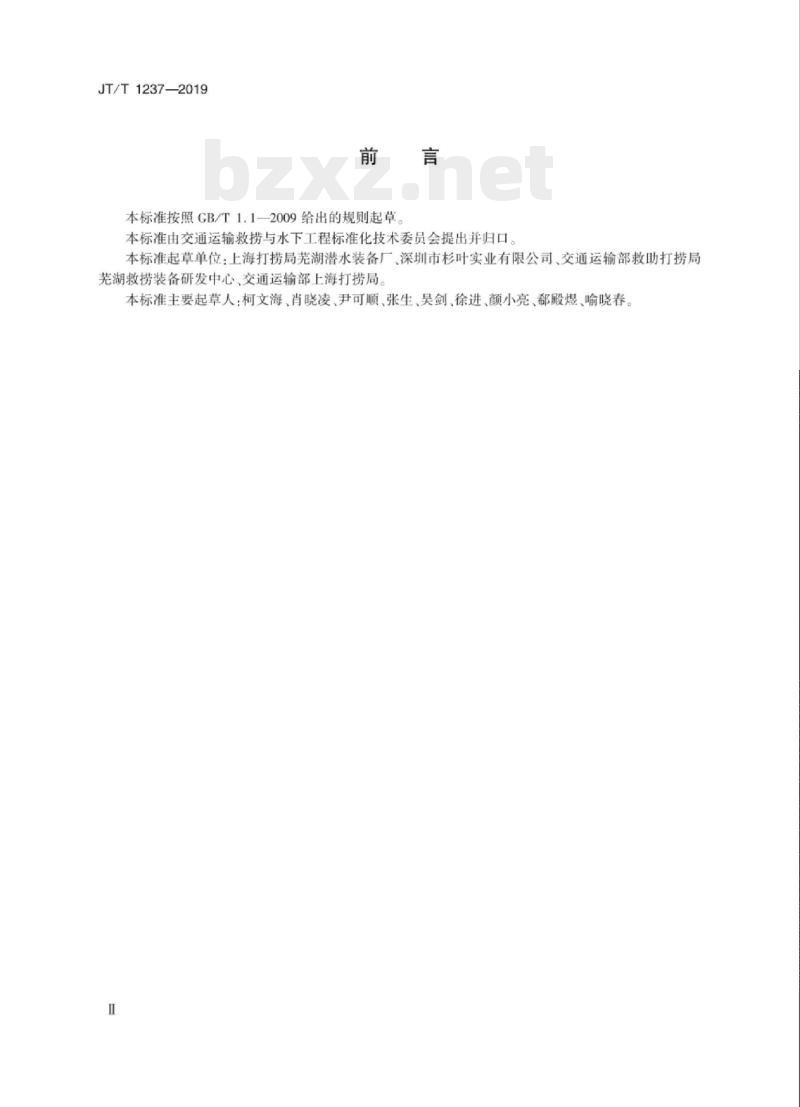

中华人民共和国交通运输行业标准 JT/T1237—2019 开式潜水钟 Openbell 2019-01-02发布 2019-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由交通运输救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：上海打捞局芜湖潜水装备厂、深圳市杉叶实业有限公司、交通运输部救助打捞局芜湖救捞装备研发中心、交通运输部上海打捞局。本标准主要起草人：柯文海、肖晓凌、尹可顺、张生、吴剑、徐进、颜小亮、都殿煜、喻晓春。 1 范围 本标准规定了开式潜水钟的分类、组成和型号，技术要求，试验方法，检验规则，以及标志、包装、运输和储存要求。 本标准适用于120m浅水以下工作深度的开式潜水钟的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1527 GB/T 3274 GB/T 3280 GB/T 4237 GB 5099 GB/T 7134 GB/T 8923.1 GB/T 9332 GB/T 13384 GB/T 14976 GB 50235 NB/T 470 CB/T 60 中国船级社(CCS) 3 术语和定义 下列术语和定义适用于本文件。 3.1 开式潜水钟 (openbell; wetbell)：运送潜水员往返于水面与水下作业地点之间的一种运载设备，其上部为一个开口向下的罩体，人入后罩体内形成压缩气体环境，潜水员肩部以上可置于该气体环境内，潜水员肩部以下浸没于水中，也称湿式潜水钟。 3.2 安全工作负荷 (safeworkingload, SWL)：开式潜水钟在水面时允许加人的载荷，包括着装潜水员及其携带工具重量的总和。 3.3 活套 (guidebusher)：可扣住导向钢丝绳，又能使其快速脱开的装置。[JT/T 930—2014, 定义 3.3] 3.4 混合气潜水 (mixed diving)：使用人工配制的混合气作为呼吸气体的潜水方式。 4 分类、组成和型号 4.1 分类 4.1.1 开式潜水钟（以下简称开式钟）按水下工作深度分为： a) 空气潜水开式钟（工作深度不大于60m）； b) 混合气潜水开式钟（工作深度不大于120m）。 4.1.2 开式潜水钟按载人数量分为： a) 2人开式钟； b) 3人开式钟。 4.2 组成 4.2.1 开式钟由钟体和生命支持部件组成。 说明：1—钟体；2—生命支持部件。 4.2.2 钟体包括钟罩、防撞护栏、主吊点、备用吊点、观察窗、活套、连接构件和承载底板等。 4.2.3 生命支持部件包括潜水供气管路和接口、摄像装置和接口、照明装置和接口、通信装置和接口、测深管路和接口、热水管路和接口，以及应急气瓶等。 4.3 型号 4.3.1 开式钟型号表示方法：由改型系列编号（第1次改型为A，第2次改型为B，依此类推）、载人数量（1位阿拉伯数字）、最大工作深度（单位为米m，3位阿拉伯数字，不足前面补零）、开式钟代号、制造厂代号组成。 示例1：制造厂代号XXX，最大工作深度90m，载人数量2人，首次定型，表示为：XXX-KZ090/2。 示例2：制造厂代号XXX，最大工作深度120m，载人数量3人，第一次改型，表示为：XXX-KZ120/3-A。 5 技术要求 5.1 基本要求 5.1.1 工作环境：开式钟应满足以下工作环境要求：环境温度-20℃~55℃；相对湿度100%。 5.1.2 材料 5.1.2.1 钟罩罩体可采用碳钢、不锈钢或有机玻璃制造。 5.1.2.2 连接构件和承载底板可采用碳钢或不锈钢制造。 5.1.2.3 钟罩罩体、连接构件和承载底板采用碳钢制造时，应按GB/T 8923.1进行表面处理，不低于Sa2.5级，再涂覆船舶及海洋工程用涂料，涂料膜厚度不低于200μm。 5.1.2.4 观察窗玻璃宜选用有机玻璃制造。 5.1.2.5 管路、阀件应采用铜质或不锈钢材质。 5.1.2.6 电线电缆应采用船用或水下电线电缆。 5.1.2.7 紧固件应采用不锈钢材质。 5.1.2.8 碳钢材料应符合GB/T 3274的规定，不锈钢材料应符合GB/T 3280、GB/T 4237和GB/T 14976的规定，有机玻璃材料应符合GB/T 7134的规定，铜质管路材料应符合GB/T 1527的规定，阀件和紧固件应满足耐海水要求，电缆应符合GB/T 9332的规定。 5.1.3 钟体 5.1.3.1 非透明材料制作的钟罩上应设置观察窗，观察窗数量应不少于2个，透光直径应不小于150mm。 5.1.3.2 钟罩内应配有用于固定丧失知觉潜水员的应急装置，该装置应保证丧失知觉潜水员的头部置于钟罩内。 5.1.3.3 钟罩外部应设置防撞护栏。 5.1.3.4 承载底板应为可疏水的格栅结构。 5.1.3.5 钟体上应设置主吊点和备用吊点。 5.1.3.6 钟体上应设置用于穿系导向钢丝绳的活套。活套安装位置应使钟内人员不易碰触到导向钢丝绳。 5.1.3.7 钟体上应设置用于连接钟脐带牵拉装置的船用眼板。 5.1.3.8 钟体上应设置人员扶手，扶手位置应保证在正常扶握下人体任何部位不会超出钟外。钟体上应设置脐带挂架，其结构应便于盘绕和释放潜水员脐带。 5.1.3.9 钟体出人口应方便人员进出，并设置活动的护栏或护链。 5.1.4 生命支持部件 5.1.4.1 钟内外管路应满足以下要求： a) 设有为潜水员和钟罩供气的阀门，阀门的设置满足水面气源和应急气瓶气源均可为潜水员和钟罩供气的要求； b) 钟罩供气管路出口端设置消声装置； c) 水面气源供气与应急气瓶气源供气间设置切换阀； d) 钟脐带与钟内管路采用贯穿钟罩方式连接时，在钟罩内贯穿件附近设置快速切断阀或止回阀； e) 潜水员供气路上应为每名潜水员配置一套应急呼吸装置； f) 设置显示供气压力的压力表，其精度等级不低于2.5级； g) 设置显示应急气瓶储气压力的压力表，其精度等级不低于2.5级； h) 设置显示开式钟深度的环境压力表，其精度等级不低于2.5级。 5.1.4.2 钟上管路应为每名潜水员脐带设置一个供气接口、一个测深接口和一个热水接口；钟上管路应为钟脐带设置至少两个供气接口，两个测深接口和一个热水接口。 5.1.4.3 钟内接线盒上应设置水密型通信、照明和摄像的电连接器，与潜水员脐带的连接端设置为插座，与钟脐带的连接端设置为插头。 5.1.4.4 应设置主通信和应急通信装置，通信装置应为防水型。 5.1.4.5 应设置钟内照明和钟外照明装置，并满足以下要求： a) 钟内照明为直流电，供电电压不应大于24V； b) 钟内照明配置应急电源，应急电源支持时间不应少于6h； c) 钟内照度能满足摄像采光需求。 5.1.4.6 应设置摄像监控设备，摄像监控设备应保证水面人员可清晰地观察钟内人员状况。 5.1.4.7 应设置应急气瓶，其配置应满足以下要求： a) 空气潜水时，应急气瓶的空气储量可支持潜水员在最大潜水深度停留30min； b) 混合气潜水时，应急气瓶的混合气储量可支持潜水员在最大潜水深度停留30min，并配备等量的空气； c) 设有应急气瓶的充气管路和接口； d) 应急气瓶符合GB 5099的要求。 e) 应急气瓶用
