【其他行业标准】 YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号315～450）技术条件

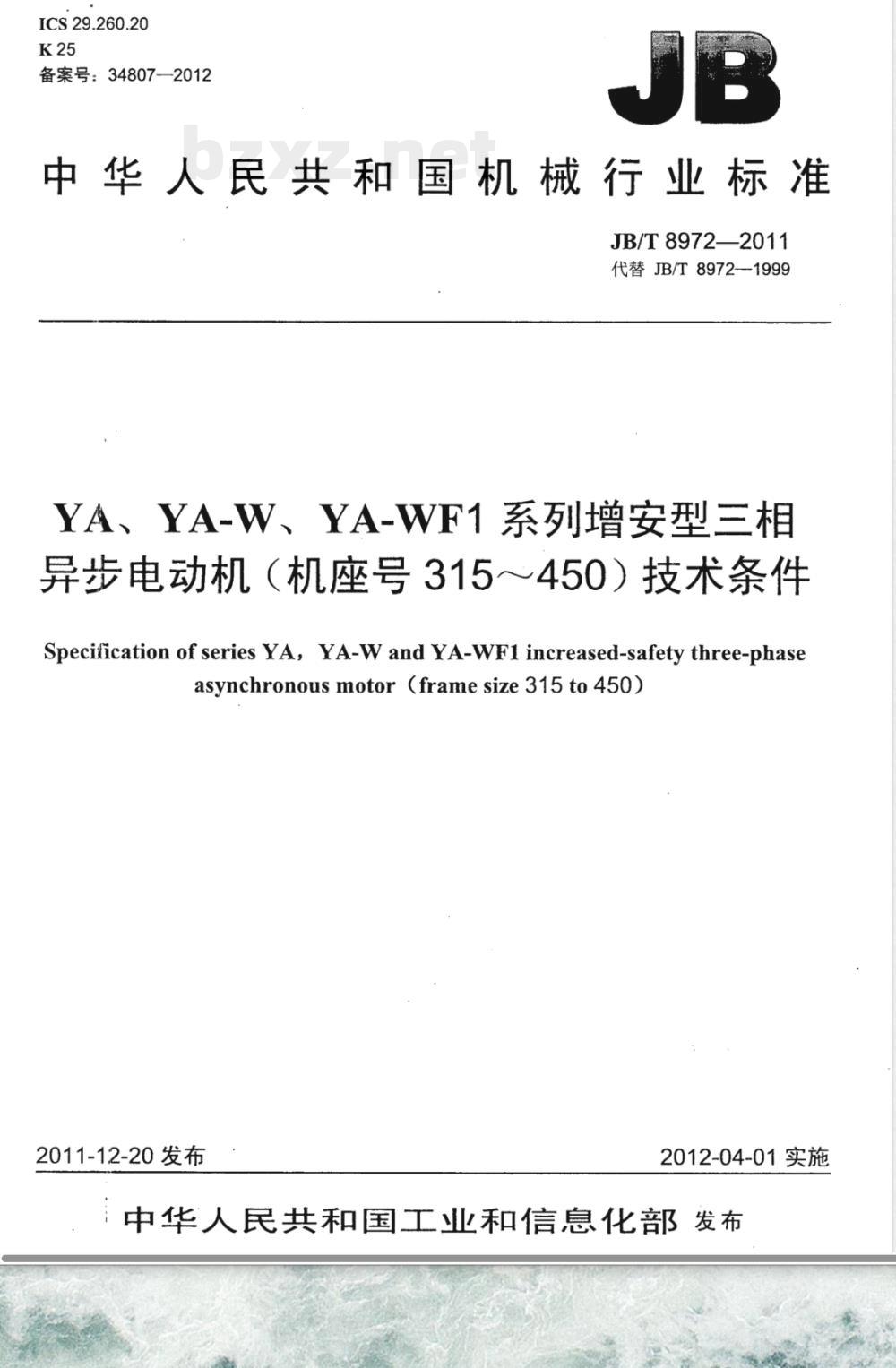

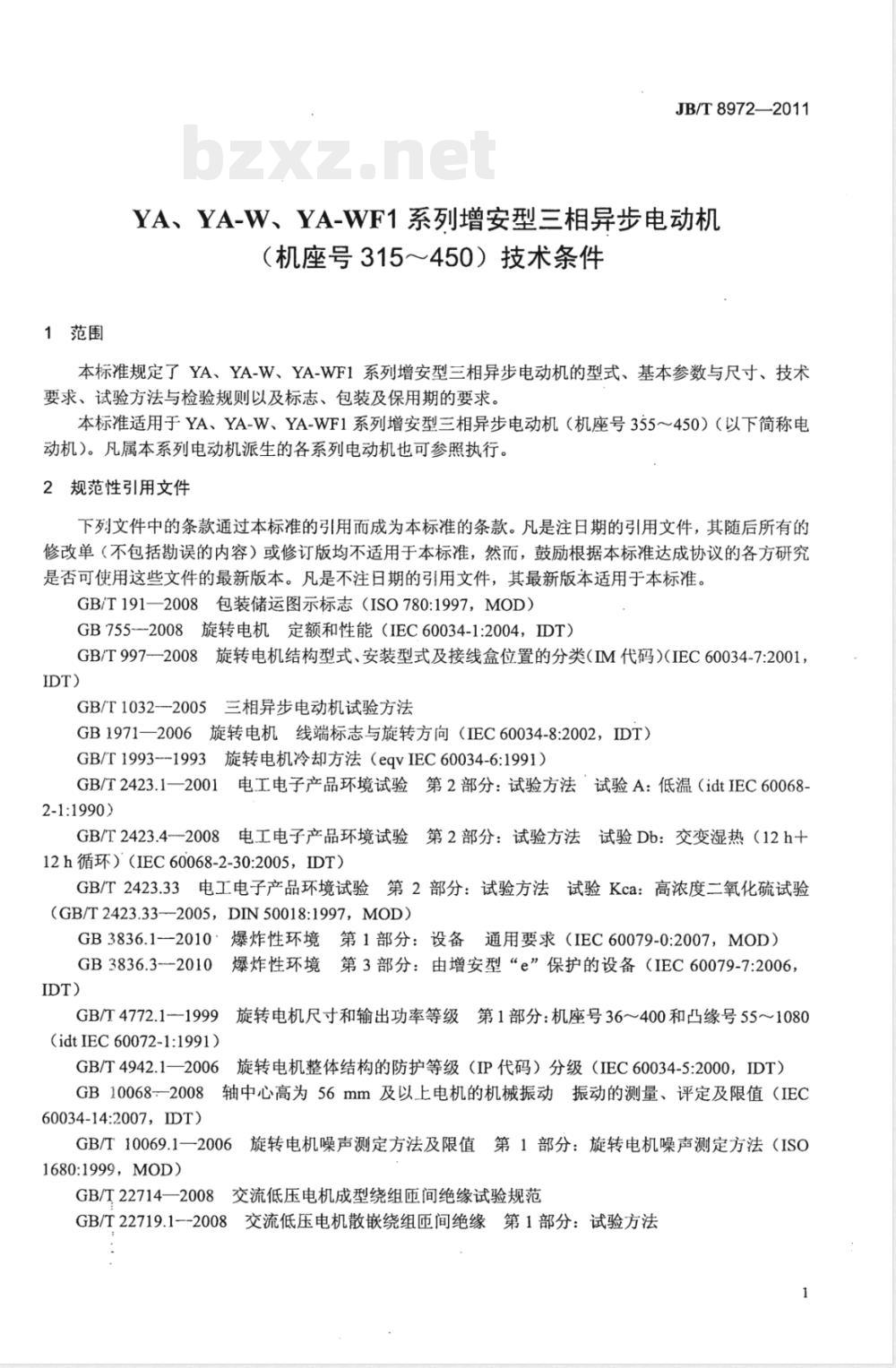

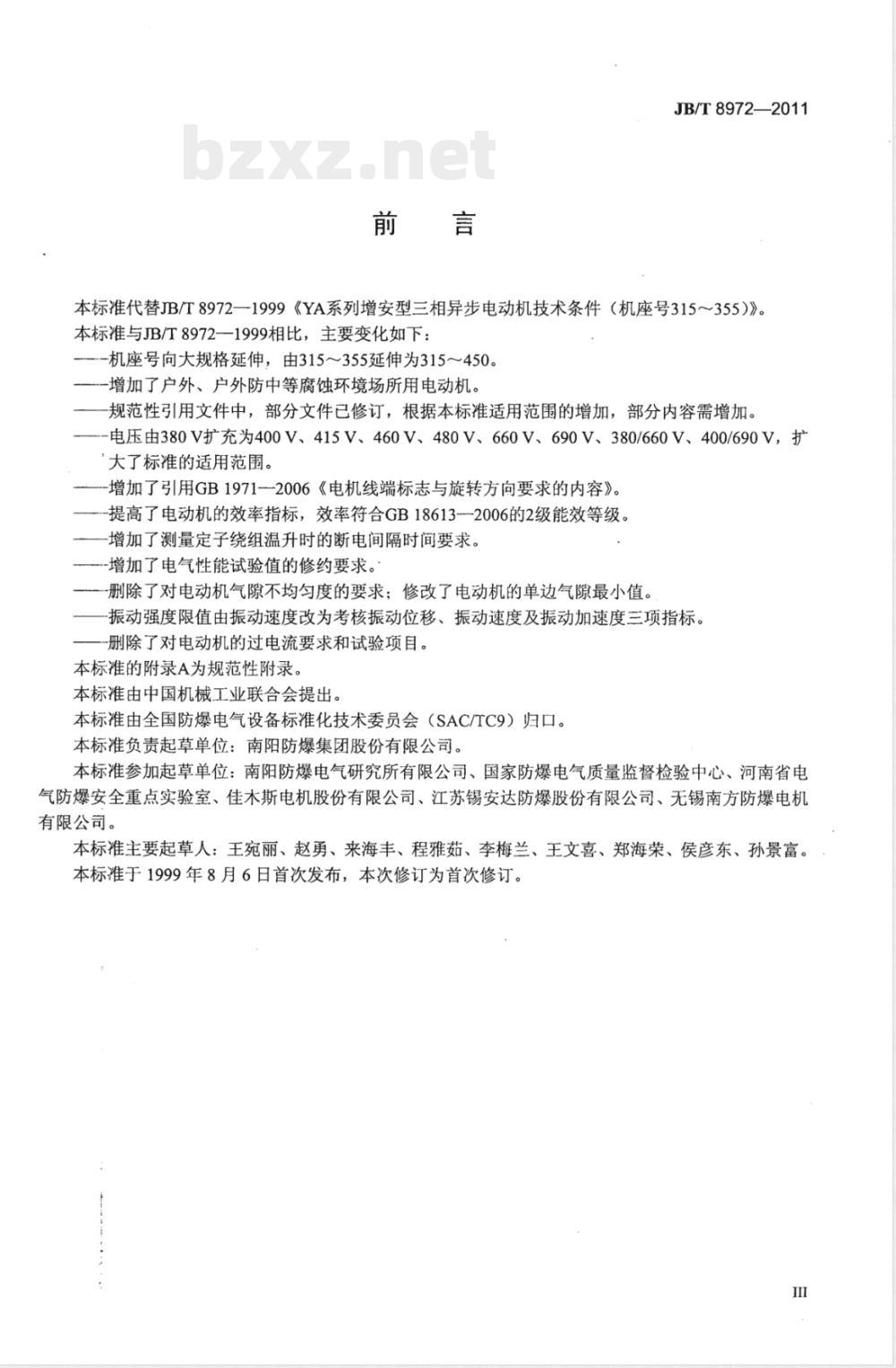

JB/T8972—2011 代替 JB/T8972—1999 中华人民共和国机械行业标准 YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号315～450）技术条件 Specification of series YA, YA-W and YA-WF1 increased-safety three-phase asynchronous motor (frame size 315 to 450) 2011-12-02 发布 2012-04-01 实施 中华人民共和国工业和信息化部 前言 本标准代替 JB/T8972—1999《YA系列增安型三相异步电动机技术条件（机座号315～355）》。本标准与 JB/T8972—1999 相比，主要变化如下： 1. 机座号向大规格延伸，由 315～355 延伸为 315～450； 2. 增加了户外、户外防中等腐蚀环境场所用电动机； 3. 规范性引用文件中，部分文件已修订，根据本标准适用范围的增加，部分内容需增加； 4. 电压由 380V 扩充为 400V、415V、460V、480V、660V、690V、380/660V、400/690V，扩大了标准的适用范围； 5. 增加了引用 GB1971—2006《电机线端标志与旋转方向要求》的内容； 6. 提高了电动机的效率指标，效率符合 GB18613-2006 的 2 级能效等级； 7. 增加了测量定子绕组温升时的断电间隔时间要求； 8. 增加了电气性能试验值的修约要求； 9. 删除了对电动机气隙不均匀度的要求； 10. 修改了电动机的单边气隙最小值； 11. 振动强度限值由振动速度改为考核振动位移、振动速度及振动加速度三项指标； 12. 删除了对电动机的过电流要求和试验项目。 本标准的附录 A 为规范性附录。 本标准由中国机械工业联合会提出。本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准负责起草单位：南阳防爆集团股份有限公司。 本标准参加起草单位：南阳防爆电气研究所有限公司、国家防爆电气质量监督检验中心、河南省电气防爆安全重点实验室、佳木斯电机股份有限公司、江苏锡安达防爆股份有限公司、无锡南方防爆电机有限公司。 本标准主要起草人：王宛丽、赵勇、来海丰、程雅茹、李梅兰、王文喜、郑海荣、侯彦东、孙景富。 本标准于 1999 年 8 月 6 日首次发布，本次修订为首次修订。 1 范围 本标准规定了 YA、YA-W、YA-WF1 系列增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志、包装及保用期的要求。本标准适用于 YA、YA-W、YA-WF1 系列增安型三相异步电动机（机座号315～450）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T191—2008 包装储运图示标志 GB755—2008 旋转电机定额和性能 GB/T997—2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032—2005 三相异步电动机试验方法 GB1971—2006 旋转电机线端标志与旋转方向 GB/T1993—1993 旋转电机冷却方法 GB/T2423.1—2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热 GB/T2423.33—2005 电工电子产品环境试验 第2部分：试验方法 试验Kca：高浓度二氧化硫试验 GB3836.1—2010 爆炸性环境 第1部分：设备通用要求 GB3836.3—2010 爆炸性环境 第3部分：由增安型“e”保护的设备 GB/T4772.1—1999 旋转电机尺寸和输出功率等级 第1部分：机座号36-400 GB/T4942.1—2006 旋转电机整体结构的防护等级（IP代码）分级 GB10068—2008 轴中心高为 56mm 及以上电机的机械振动测量、评定及限值 GB/T10069.1—2006 旋转电机噪声测定方法及限值 第1部分 GB/T22714—2008 交流低压电机成型绕组匝间绝缘试验规范 GB/T 22719.1—2008 交流低压电机散嵌绕组匝间绝缘 第1部分 3 型式、基本参数与尺寸 3.1 电动机应按 GB3836.1 和 GB3836.3 的规定制成增安型，其防爆标志为 ExeIIA T1Gb、ExeIIA T2Gb、ExeIIA T3Gb；ExeIIA T1Gc、ExeIIA T2Gc、ExeIIA T3Gc。电动机外壳防护等级为 IP54 或 IP55（见 GB/T4942.1）。 3.2 电动机的冷却方法为 IC411（见 GB/T1993）。 3.3 电动机的结构及安装型式为 IMB3、IMB35、IMV1（见 GB/T997）。 3.4 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.5 电动机的额定电压为 380V、400V、415V、460V、480V、660V、690V、380/660V、400/690V。 3.6 额定频率为 50Hz。 3.7 电动机按以下额定功率制造：45kW、55kW、75kW、90kW、110kW、132kW、160kW、185kW、200kW、220kW、250kW、280kW、315kW、355kW、400kW。 3.8 电动机的机座号与转速、功率等级及温度组别的对应关系如下： （注：具体对应关系参见标准表1。机座号包括 315S、315M、315L、355M、355L、400M、400L、450M、450L；同步转速包含 3000、1800、1500、1200、1000、900、750、600、500 r/min 等规格。） 3.9 电动机尺寸及公差： 3.9.1 电动机的安装尺寸及公差应符合表2的规定，外形尺寸参考表2的规定。尺寸符号如图1所示。 3.9.2 电动机轴伸键的尺寸及公差应符合表3的规定。 3.9.3 轴伸长度一半处的径向圆跳动公差应符合表4的规定值。 3.9.4 凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合面对电动机轴线的端面圆跳动公差应符合表5的规定值。
