【QB轻工标准】 文件夹

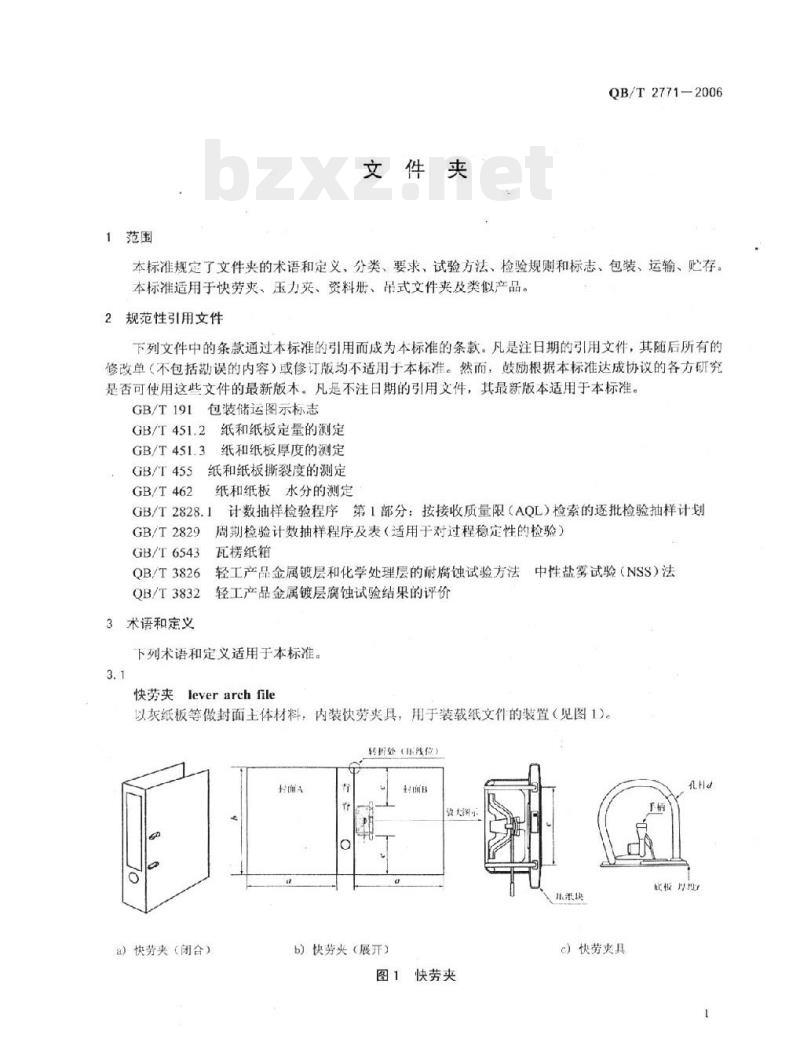

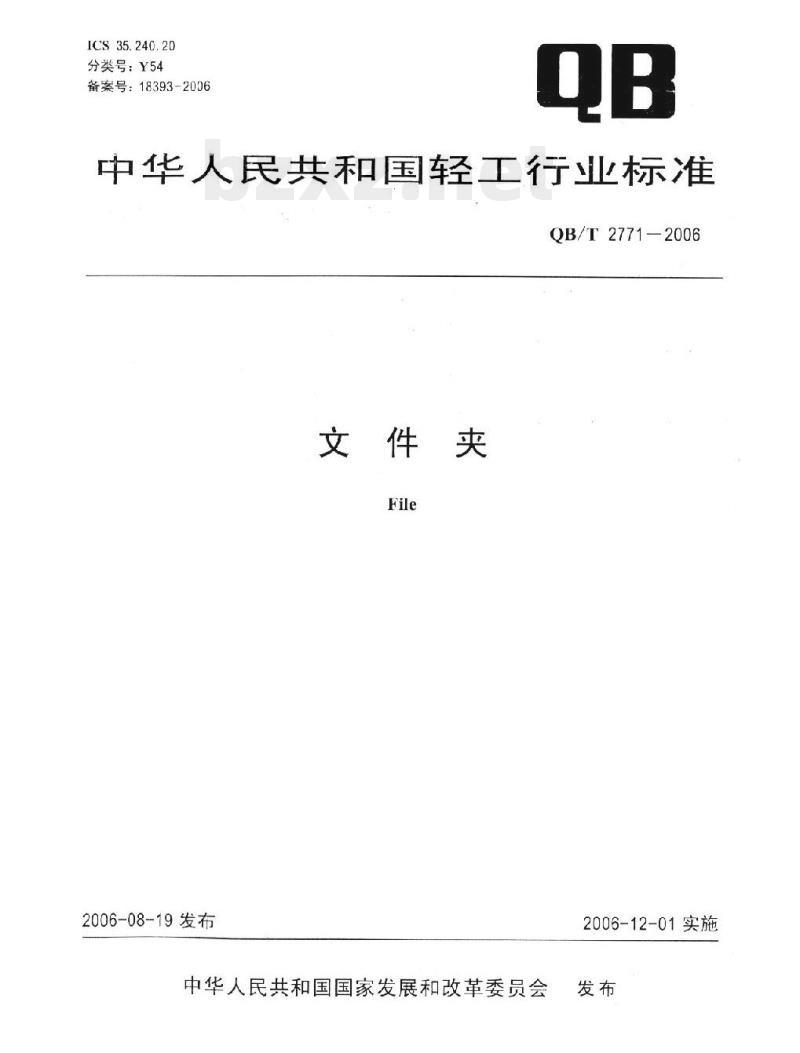

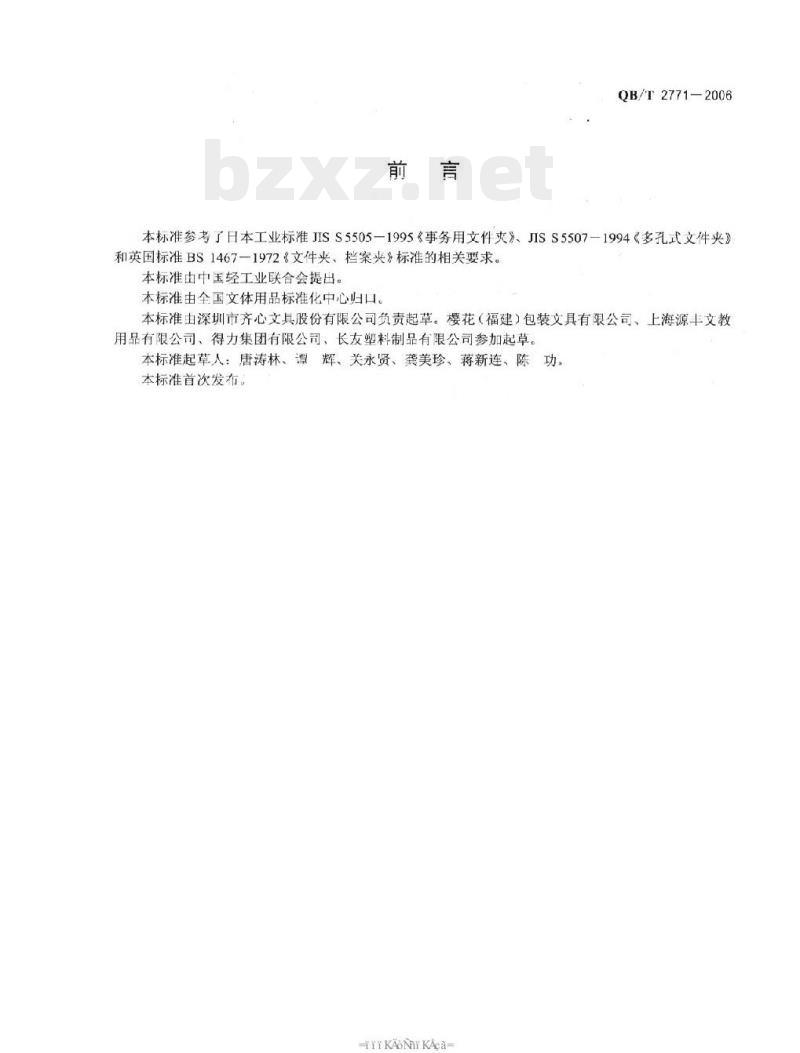

QB/T2771—2006 文件夹 中华人民共和国轻工行业标准 发布日期：2006-08-19 实施日期：2006-12-01 前言 本标准参考了日本工业标准JIS S5505—1995《事务用文件夹》、JIS S5507—1994《多孔式文件夹》和英国标准BS 1467—1972《文件夹、档案夹》标准的相关要求。本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。本标准由深圳市齐心文具股份有限公司负责起草。楼花（福建）包装文具有限公司、上海源丰文教用品有限公司、得力集团有限公司、长友塑料制品有限公司参加起草。本标准起草人：唐涛林、谭辉、关永贤、龚美珍、蒋新连、陈功。本标准首次发布。 1 范围 本标准规定了文件夹的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于快劳夹、压力夹、资料册、吊式文件夹及类似产品。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB/T 451.2 纸和纸板定量的测定 GB/T 451.3 纸和纸板厚度的测定 GB/T 455 纸和纸板撕裂度的测定 GB/T 462 纸和纸板水分的测定 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 6543 瓦楞纸箱 QB/T 3826 轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法 QB/T 3832 轻工产品金属镀层腐蚀试验结果的评价 3 术语和定义 下列术语和定义适用于本标准。 3.1 快劳夹 (lever arch file)：以灰纸板等做封面主体材料，内装快劳夹具，用于装载纸文件的装置。 3.2 压力夹 (lever file)：以聚丙烯（PP）等做封面，内装压力夹具，用于装载纸文件的装置。 3.3 资料册 (clear book)：以聚丙烯（PP）等做封面，内页装有夹具，用于装载纸文件的装置。 3.4 吊式文件夹 (suspension file)：附有挂钩，能在挂齿轨道上滑行的，用于装载文件的装置。 4 分类 产品按其结构、功能划分为快劳夹、压力夹、资料册、吊式文件夹。 5 要求 5.1 基本规格、尺寸 快劳夹：A4 (282±2 x 235±2), F/C (310±5 x 360±5) 压力夹：A4 (315±2 x 345±2), F/C (≥310 x 310) 资料册：A4 (210~238 x ...) 吊式文件夹：规格见图示 5.2 主要材料及夹具 5.2.1 封面 - 快劳夹：纸板定量不小于1350g/m²，含水率（质量分数）不大于13%。 - 压力夹：厚度不小于0.75mm。 - 吊式文件夹：纸板定量不小于200g/m²，撕裂度纵向不小于2.4N，横向不小于3.0N。 5.2.2 金属件外露部分：耐腐蚀性（中性盐雾试验）不小于6级。 5.2.3 夹具、铁条、内页装配位置 - 5.2.3.1 快劳夹、压力夹夹具装配位置：夹具在封面B，上下居中 ±2mm；夹具不能超出封面B左边沿，同时保证其所载标准规格纸张的右边缘距离封面B右边缘不小于5mm。 - 5.2.3.2 吊式文件夹铁条装配位置：封面在铁条左右居中 ±2mm，上端不应高于铁条 1.0mm。 - 5.2.3.3 资料册内页袋装配位置：内页袋热合在背脊中间；内页袋左右对称，不应超出封面。 5.3 外观 - 整体：表面对称，洁净，边缘光滑。 - 封面：平整、色泽一致。不应有：a）表面坑洼；b）外裱的面料明显的起泡、起皱现象。 - 封面关闭后：封面平面度≤6mm；纸板平面度≤8mm；端面错开量≤3mm。 - 夹具：加工良好。表面光洁，金属夹具或夹具中金属配件不应有生锈、毛刺等不良现象。 - 吊式文件夹铁条包合位：安装牢固，铆钉与夹具、封面铆合紧密，铆钉开花完整。 - 内页：整齐对称。 5.4 功能要求 - 转折处的耐折次数：≥20000次。 - 耐温性：产品在-15℃~65℃环境下不变形、脆化、开裂。 - 装订性能： - 快劳夹：可承受水平方向上24N的拉力。 - 资料册：内页袋热合位热合牢度≥8N/15mm；内页袋与封面间的热合牢度≥16N/组。 - 夹具开合：顺畅。快劳夹承受外加49N正压力无明显变形。 5.5 安全性 产品边沿及夹具、铁条、铆钉不应有划手的毛刺和易刺伤人的尖利状物件，且不应有不良气味。 6 试验方法 6.1 基本规格、尺寸：用相应精度的钢卷、卡尺、千分尺进行测试。 6.2 主要材料及夹具位置 - 6.2.1 封面： - 6.2.1.1 定量：去除表面装裱物，按GB/T 455的方法测试。 - 6.2.1.2 厚度：用相应精度的千分尺测试。 - 6.2.1.3 含水率：去除表面装裱物，按GB/T 462的方法测试。 - 6.2.1.4 撕裂度：按GB/T 455的方法测试。 - 6.2.2 金属件外露部分：按QB/T 3826中盐雾喷雾法测试。 - 6.2.3 夹具、铁条、内页袋装配位置：用相应精度的卡尺、钢卷尺和感官进行测试。 6.3 外观 - 6.3.1 外观：用感官进行检验。 - 6.3.2 封面正常闭合张开度：用相应精度的千分表进行测试。 - 6.3.3 封面平面度：将封面在正常闭合后，放置在平台上，用相应精度的千分表测试最高点间隙A、最低点间隙B，封面平面度为A-B。封面和封底错开的距离C即为端面错开量。 - 6.3.4 吊式文件夹铁条包合位测试：用手撕开铁条与封面。 6.4 功能要求 - 6.4.1 转折处的耐折次数：将样品的背脊固定，转折角度为110°并以50次/min的速度连续对折后，检查转折部位应无损坏。 - 6.4.2 耐温性：将样品放入冰箱在-15℃的温度下放置30min，再将其放入65℃的温度下保持4h，取出后观察并检查夹具开合10次，夹具应无损坏或开合不顺畅现象。 - 6.4.3 夹具开合顺畅：观察夹具开合是否顺畅。 - 6.4.4 装订性能： - 6.4.4.1 快劳夹：将样品平放在平台上，装载80g/m² A4纸14mm~16mm厚，用压纸块压紧，在纸下边沿中间部位水平方向上加24N的力保持1min，观察文件夹不应损坏。 - 6.4.4.2 压力夹：将样品平放在平台上，分别装载80g/m² A4纸一页和厚度为14mm~16mm的纸，在纸边沿中间部位水平方向上加9.8N的力保持1min，观察文件夹不应损坏及夹具应夹稳纸张。 - 6.4.4.3 资料册：内页袋热合位热合牢度测试：取一段宽度为15mm的内页袋热合线，将其固定，在热合线上挂8N的重物1min，观察热合位不应损坏。
