【JT交通运输标准】 公路桥涵地基与基础设计规范

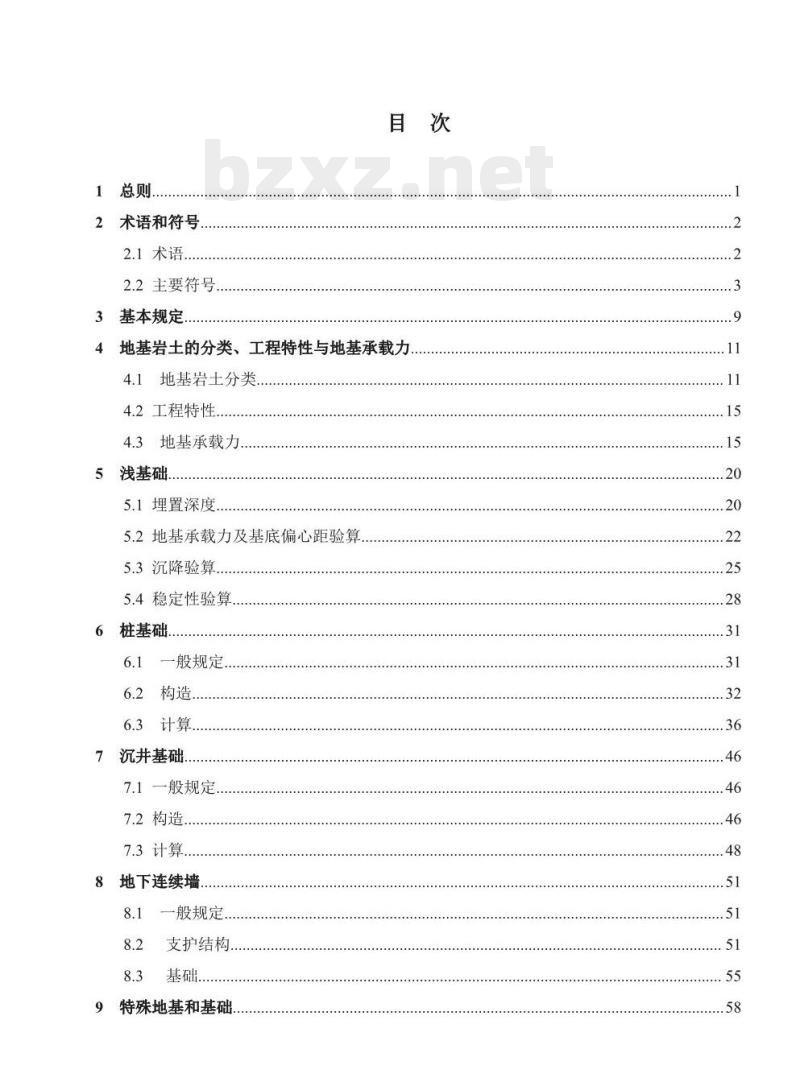

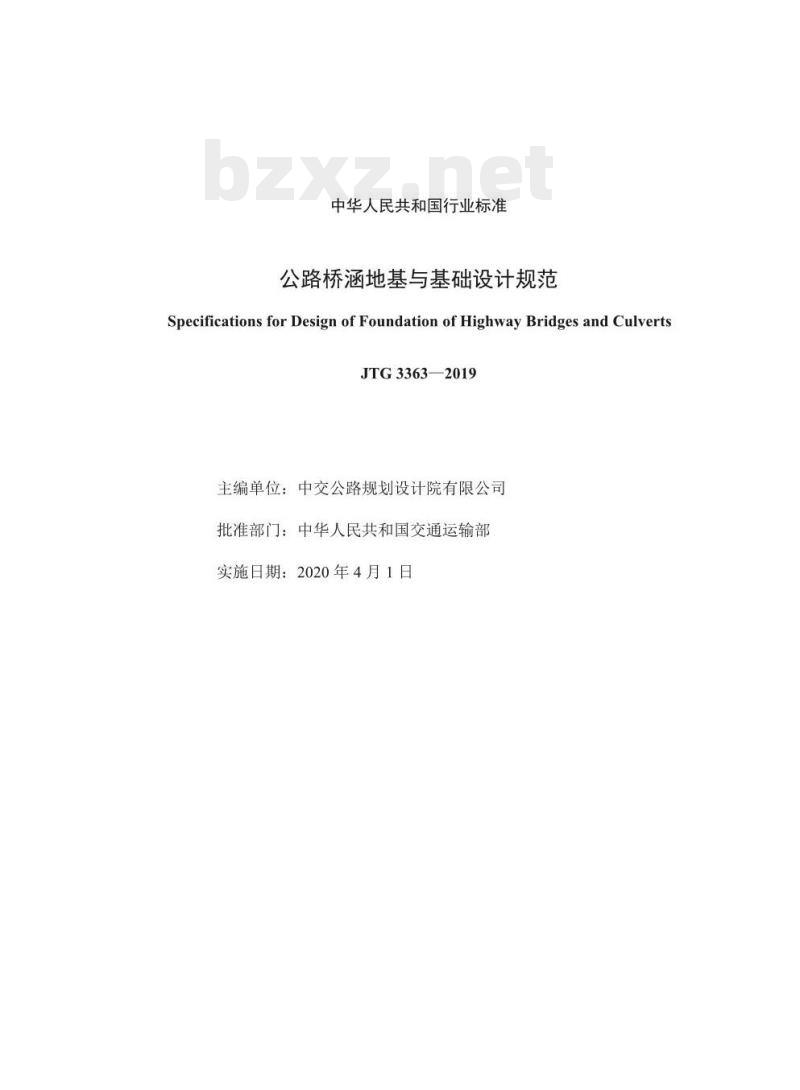

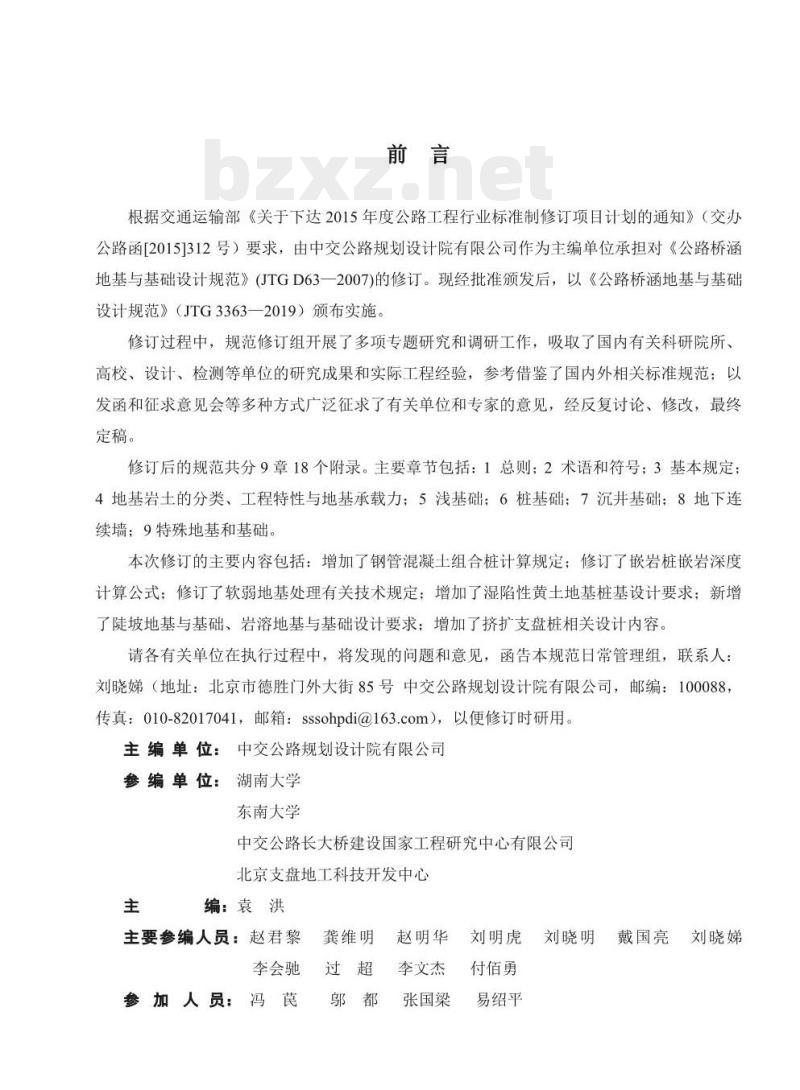

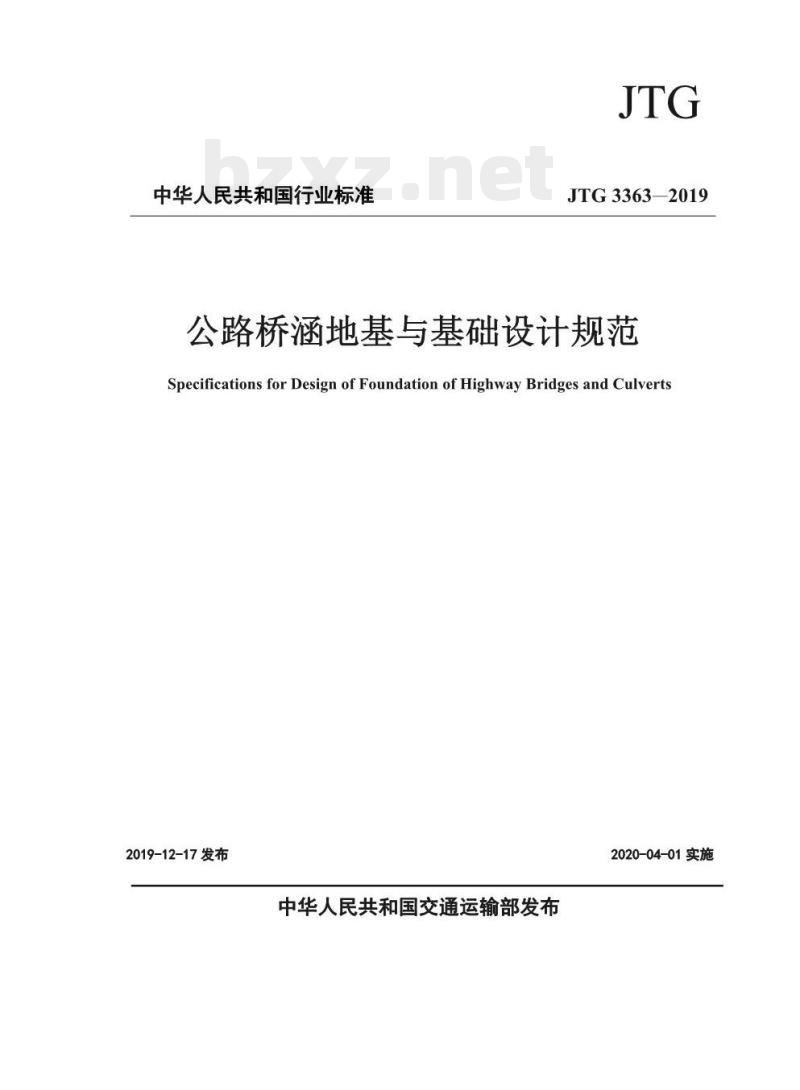

中华人民共和国行业标准 JTG 3363-2019 公路桥涵地基与基础设计规范 Specifications for Design of Foundation of Highway Bridges and Culverts 2019-12-17发布 中华人民共和国交通运输部发布 2020-04-01实施 主编单位：中交公路规划设计院有限公司 批准部门：中华人民共和国交通运输部 实施日期：2020年4月1日 【前言】 根据交通运输部《关于下达2015年度公路工程行业标准制修订项目计划的通知》（交办公路函[2015]312号）要求，由中交公路规划设计院有限公司作为主编单位承担对《公路桥涵地基与基础设计规范》（JTGD63—2007）的修订。现经批准颁发后，以《公路桥涵地基与基础设计规范》（JTG 3363—2019）颁布实施。 修订过程中，规范修订组开展了多项专题研究和调研工作，吸取了国内有关科研院所、高校、设计、检测等单位的研究成果和实际工程经验，参考借鉴了国内外相关标准规范；以发函和征求意见会等多种方式广泛征求了有关单位和专家的意见，经反复讨论、修改，最终定稿。 修订后的规范共分9章18个附录。主要章节包括：1 总则；2 术语和符号；3 基本规定；4 地基岩土的分类、工程特性与地基承载力；5 浅基础；6 桩基础；7 沉井基础；8 地下连续墙；9 特殊地基和基础。 本次修订的主要内容包括：增加了钢管混凝土组合桩计算规定；修订了嵌岩桩嵌岩深度计算公式；修订了软弱地基处理有关技术规定；增加了湿陷性黄土地基桩基设计要求；新增了陡坡地基与基础、岩溶地基与基础设计要求；增加了挤扩支盘桩相关设计内容。 【目次】 1 总则 2 术语和符号 2.1 术语 2.2 主要符号 3 基本规定 4 地基岩土的分类、工程特性与地基承载力 4.1 地基岩土分类 4.2 工程特性 4.3 地基承载力 5 浅基础 5.1 埋置深度 5.2 地基承载力及基底偏心距验算 5.3 沉降验算 5.4 稳定性验算 6 桩基础 6.1 一般规定 6.2 构造 6.3 计算 7 沉井基础 7.1 一般规定 7.2 构造 7.3 计算 8 地下连续墙 8.1 一般规定 8.2 支护结构 8.3 基础 9 特殊地基和基础 9.1 软弱地基 9.2 湿陷性黄土地基 9.3 陡坡地基与基础 9.4 岩溶地基与基础 9.5 挤扩支盘桩基础 附录A 桥涵地基岩土的分级 附录B 浅层平板载荷试验要点 附录C 深层平板载荷试验要点 附录D 岩基载荷试验要点 附录E 冻土标准冻深线及冻土特性分类 附录F 台背路基填土对桥台基底或桩端平面处的附加竖向压应力的计算 附录G 岩石地基矩形截面双向偏心受压及圆形截面偏心受压的应力重分布计算 附录H 冻土地基抗冻拔稳定性验算 附录I 桥涵基底附加压应力系数α、平均附加压应力系数α 附录J 桩基后压浆技术参数 附录K 按m法计算弹性桩水平位移及作用效应 附录L 刚性桩位移及作用效应计算方法 附录M 群桩作为整体基础的计算 附录N 沉井下沉过程中井壁的计算 附录P 沉井下沉过程中刃脚的计算 附录Q 按支护结构与土体相互作用原理的水平土压力计算 附录R 直线形地下连续墙支护结构计算 附录S 圆形地下连续墙支护结构计算 本规范用词用语说明 1 总则 1.0.1 《公路桥涵地基与基础设计规范》旨在规范公路桥涵地基与基础设计，保障工程质量，制定本规范。 1.0.2 本规范适用于各等级公路桥涵地基与基础的设计。 1.0.3 地基与基础设计应遵循因地制宜、就地取材、节约资源的原则。 1.0.4 桥涵基础类型应根据水文、地质、地形、荷载、材料、上下部结构形式和施工条件等合理选用。 1.0.5 地基与基础设计应以相关勘察资料为依据。勘察资料应准确反映地形、地貌、地层结构、不良地质、岩土的物理力学性质、地下水等情况。 1.0.6 基础结构应根据相关规范的要求进行耐久性设计。 1.0.7 公路桥涵地基与基础设计除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。 2 术语和符号 2.1 术语 2.1.1 地基 (ground; foundation soils)：承受结构作用的土体或岩体。 2.1.2 基础 (foundation)：将结构所承受的各种作用传递到地基上的下部结构。 2.1.3 地基承载力特征值 (characteristic value of subsoil bearing capacity)：由载荷试验测定的地基土压力-变形曲线线性变形段内规定的变形所对应的压力值。 2.1.4 节理 (joint)：岩体破裂面两侧岩层无明显位移的裂缝或裂隙。 2.1.5 持力层 (bearing stratum)：直接承受基础作用的地层。 2.1.6 下卧层 (underlying stratum)：位于持力层以下，处于被压缩或可能被剪损的一定深度内的土层。 2.1.7 重力密度 (简称重度) (gravity density)：单位体积岩土所承受的重力，为岩土的密度与重力加速度的乘积。 2.1.8 浅基础 (shallow foundation)：埋置深度小于基础宽度且设计时不考虑基础侧边土体各种抗力作用的基础。 2.1.9 季节性冻土 (seasonal frozen soil)：冬季冻结、春（夏）季全部融化的土层。 2.1.10 多年冻土 (permafrost)：冻结状态持续两年以上的土层。 2.1.11 桩基础 (pile foundation)：单桩或多桩与（及）承台或系梁组成的基础。 2.1.12 负摩阻力 (negative friction)：桩身周围土由于自重固结、自重湿陷、地面附加荷载等原因而产生大于桩身沉降时，土对桩侧表面所产生的向下摩阻力。 2.1.13 基桩 (foundation pile)：桩基础中的单桩。 2.1.14 群桩基础 (foundation of pile-group)：由两根及以上基桩组成的桩基础。 2.1.15 沉井基础 (open caisson foundation)：上、下散开口并带刃脚的空心井筒状结构，通过井内部取土或配以助沉措施沉入地基中，经封底、封顶所形成的基础。 2.1.16 地下连续墙 (underground diaphragm wall)：在地面以下为用于截水防渗、挡土和承受作用的连续墙壁。 2.1.17 地基处理 (ground treatment)：提高地基土的承载力、改善其变形性质或渗透性质的工程措施。 2.1.18 挤扩支盘桩 (pile with expanded branches and plates)：带有支或盘结构且与周围被挤密的土体共同作用的混凝土灌注桩。 2.1.19 切向冻胀力 (tangential frost-heave)：地基土在冻结膨胀时所产生的作用方向平行于基础侧面的力。 2.2 主要符号 2.2.1 地基抗力及材料性能有关符号 Cu：地基土不排水抗剪强度标准值； E：混凝土的弹性模量； Es：第i层土的压缩模量； f：岩石饱和单轴抗压强度标准值； fa：支盘处土的承载力特征值； qr：桩端处土的承载力特征值； q：第j个支或盘端土的承载力特征值； rk：桩端处土的承载力标准值； R：地基承载力特征值； R'：修正后的地基承载力特征值； 2.2.2 作用和作用效应有关符号 Frnk：水的浮托力标准值； Gk：沉井自重标准值； Hi：基岩顶面处的水平力； M：作用水平力和竖向力对基底重心轴的弯矩； MH：基岩顶面处的弯矩； N：... Pi：...
