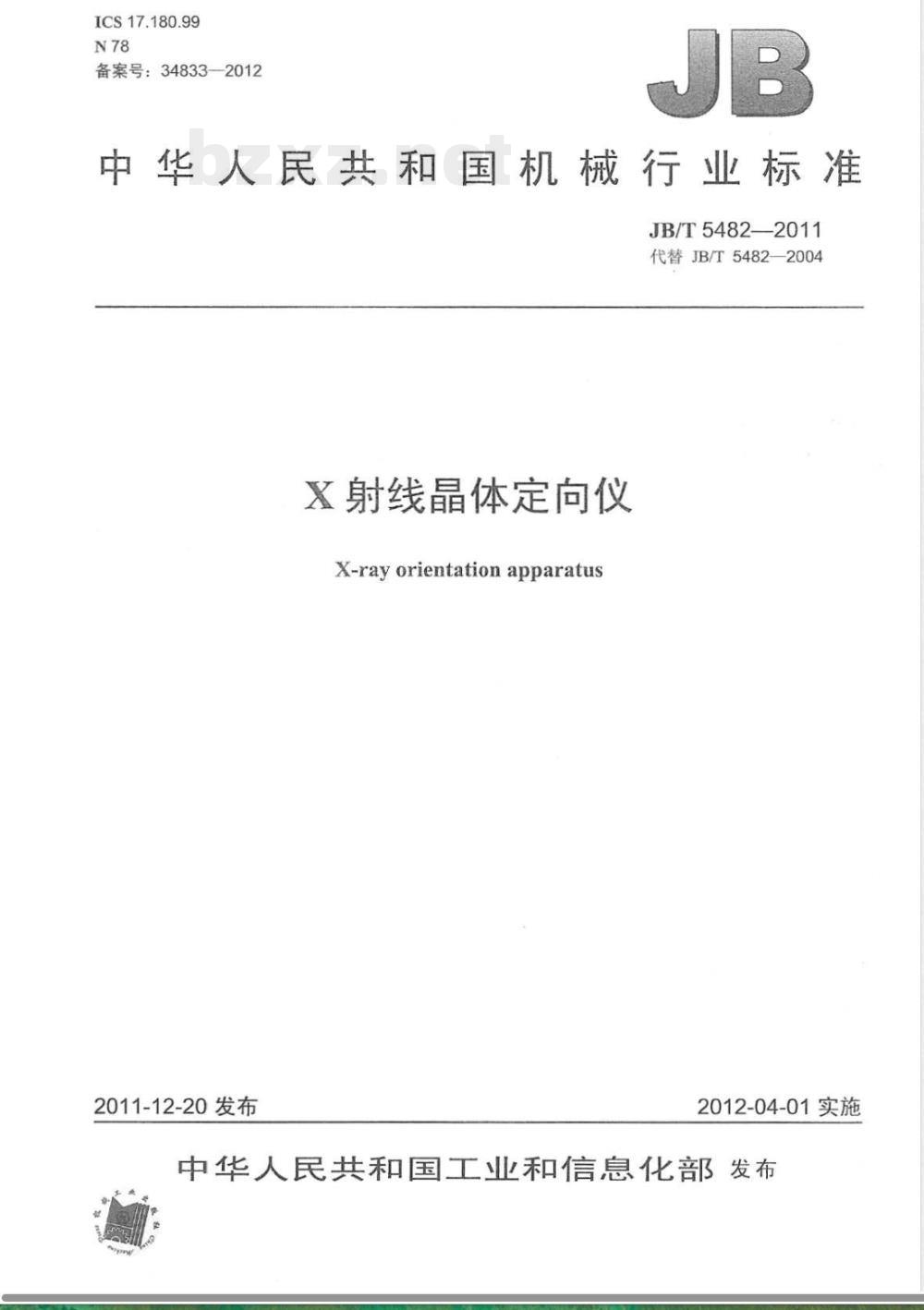

【其他行业标准】 X射线晶体定向仪

ICS17.180.99
备案号：34833—2012
中华人民共和国机械行业标准
JB/T5482—2011
代替JB/T5482-—2004
X射线晶体定向仪
X-rayorientationapparatus
2011-12-20发布
2012-04-01实施

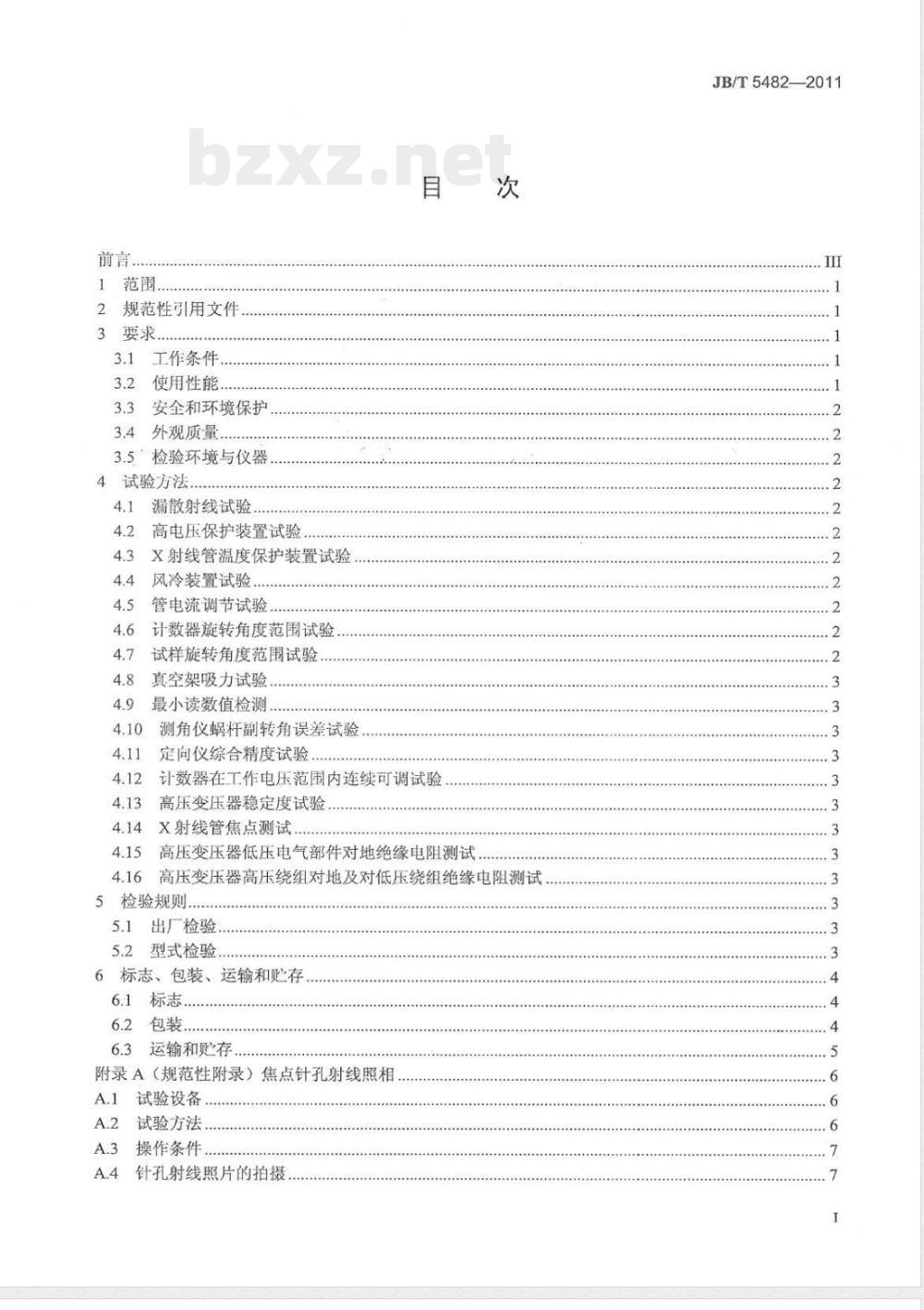

中华人民共和国工业和信息化部发布前言．
2规范性引用文件
3.1工作条件，
3.2使用性能
3.3安全和环境保护
3.4外观质量
3.5检验环境与仪器
4试验方法
漏散射线试验..
高电压保护装置试验
X射线管温度保护装置试验
风冷装置试验
管电流调节试验
计数器旋转角度范围试验
试样旋转角度范围试验
真空架吸力试验.
最小读数值检测
测角仪蜗杆副转角误差试验
定向仪综合精度试验
计数器在工作电压范围内连续可调试验高压变压器稳定度试验
X射线管焦点测试.
高压变压器低压电气部件对地绝缘电阻测试，4.15
高压变压器高压绕组对地及对低压绕组绝缘电阻测试5检验规则
5.1出厂检验，
5.2型式检验
6标志、包装、运输和贮存
6.1标志
运输和购存
附录A（规范性附录）焦点针孔射线照相试验设备
试验方法
操作条件
针孔射线照片的拍摄
JB/T5482—2011
JB/T5482—2011

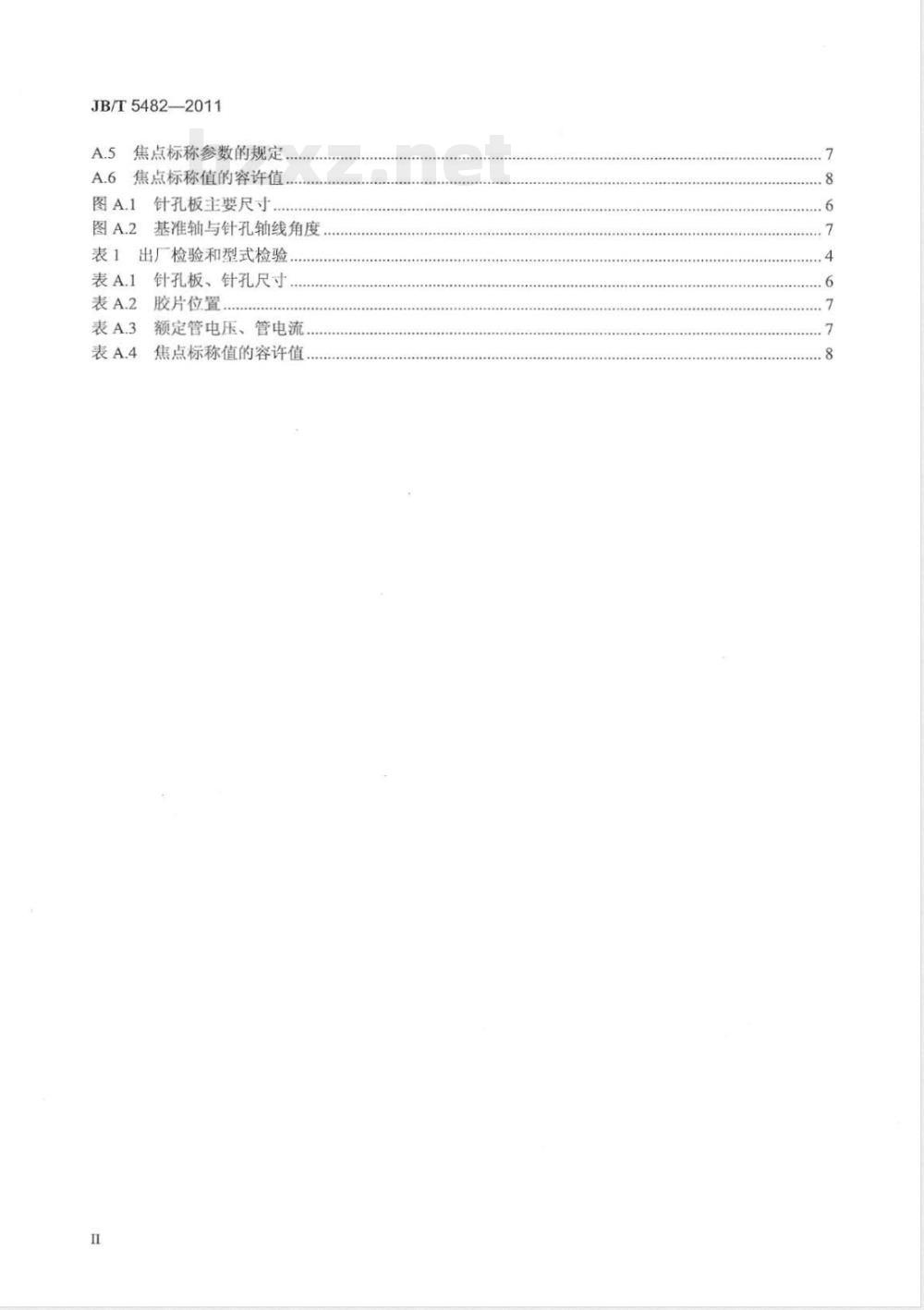

A.5焦点标称参数的规定
A.6焦点标称值的容许值.
图A.1针孔板主要尺寸
图A.2基准轴与针孔轴线角度
表1出厂检验和型式检验..
表A.1针孔板、针孔尺寸
表A.2胶片位置..
表A.3额定管电压、管电流..
焦点标称值的容许值.

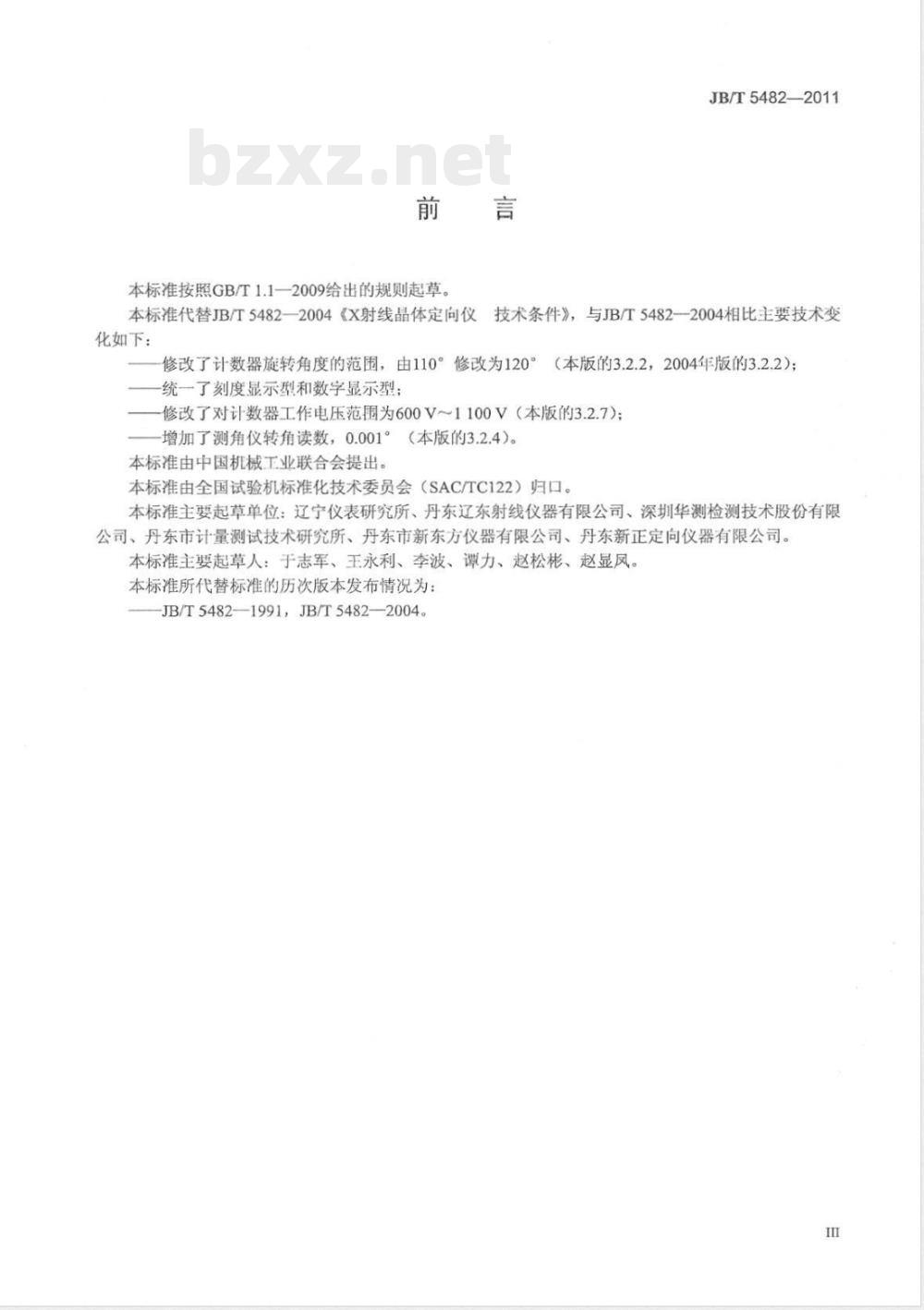

本标准按照GB/T1.1一2009给出的规则起草。JB/T5482—2011
本标准代替JB/T5482—2004《X射线晶体定向仪技术条件》，与JB/T54822004相比主要技术变化如下：
修改了计数器旋转角度的范围，由110°修改为120°（本版的3.2.2，2004年版的3.2.2）；-统一了刻度显示型和数字显示型；修改了对计数器工作电压范围为600V～1100V（本版的3.2.7）；增加了测角仪转角读数，0.001°（本版的3.2.4）。
本标准由中国机械工业联合会提出。本标准由全国试验机标准化技术委员会（SAC/TC122）归口。本标准主要起草单位：辽宁仪表研究所、丹东辽东射线仪器有限公司、深圳华测检测技术股份有限公司、丹东市计量测试技术研究所、丹东市新东方仪器有限公司、丹东新正定向仪器有限公司。本标准主要起草人：于志军、王永利、李波、谭力、赵松彬、赵显凤。本标准所代替标准的历次版本发布情况为：JB/T5482-—1991，JB/T5482-2004。1范围

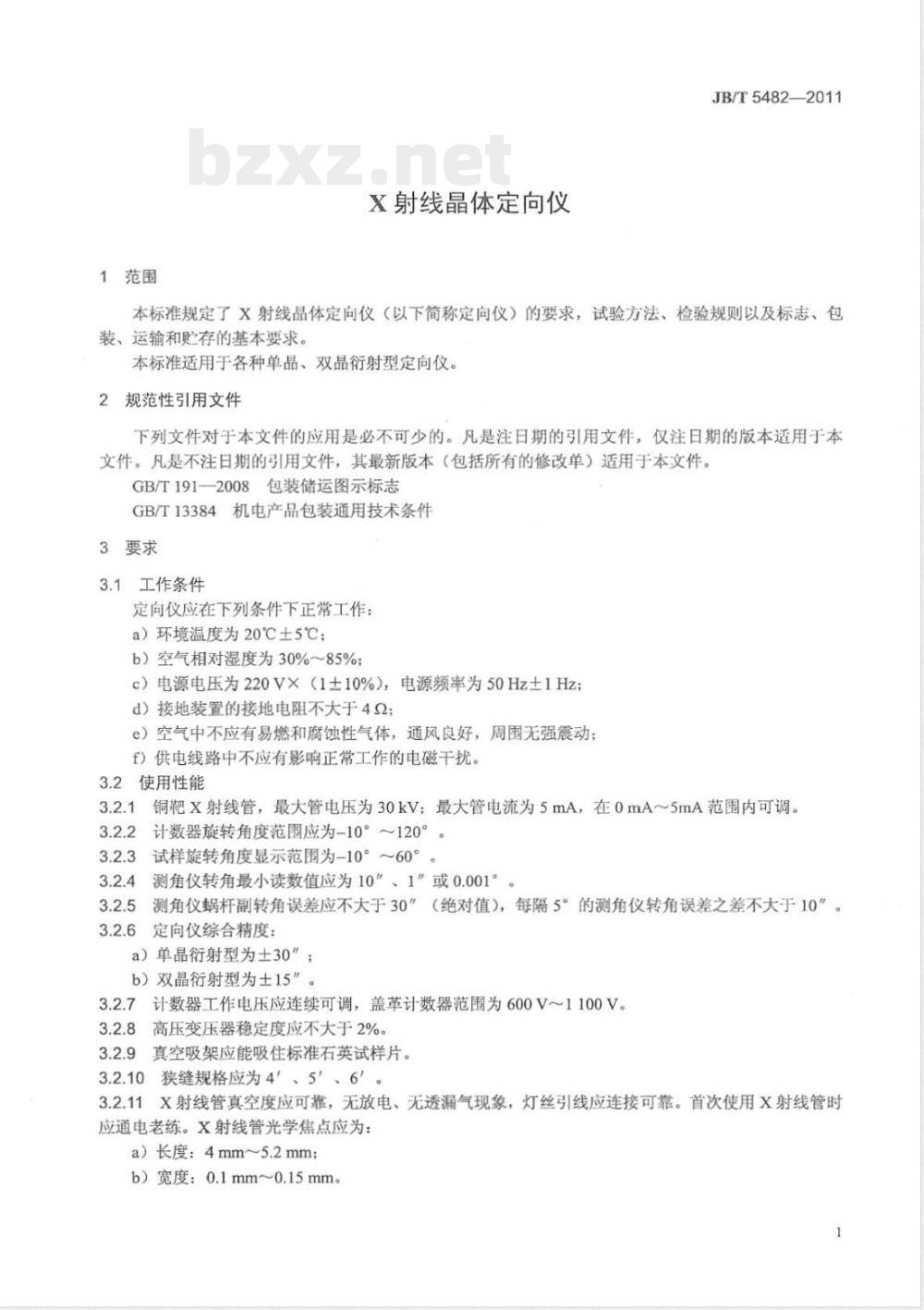

X射线晶体定向仪
JB/T5482——2011
本标准规定了×射线晶体定向仪（以下简称定向仪）的要求，试验方法、检验规则以及标志、包装、运输和贮存的基本要求。
本标准适用于各种单品、双品衍射型定向仪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T13384机电产品包装通用技术条件3要求
3.1工作条件
定向仪应在下列条件下正常工作：a）环境温度为20℃土5℃；
b）空气相对湿度为30%~85%；
c）电源电压为220V×（1±10%），电源频率为50Hz土1Hz；d）接地装置的接地电阻不大于42；e）空气中不应有易燃和腐蚀性气体，通风良好，周围无强震动；f）供电线路中不应有影响正常工作的电磁干扰。3.2使用性能
3.2.1铜靶X射线管，最大管电压为30kV；最大管电流为5mA，在0mA～5mA范围内可调。计数器旋转角度范围应为-10°～120°。3.2.2
3.2.3试样旋转角度显示范围为-10°～60°。3.2.4测角仪转角最小读数值应为10”、1”或0.001°3.2.5测角仪蜗杆副转角误差应不大于30″（绝对值），每隔5°的测角仪转角误差之差不大于10”。3.2.6
定向仪综合精度：
a）单品衍射型为土30\；
b）双晶衍射型为土15\。
3.2.7计数器工作电压应连续可调，盖革计数器范围为600V～1100V。3高压变压器稳定度应不大于2%。3.2.8
3.2.9真空吸架应能吸住标准石英试样片。3.2.10狭缝规格应为4、5″、6＇。3.2.11X射线管真空度应可靠，无放电、无透漏气现象，灯丝引线应连接可靠。首次使用X射线管时应通电老练。X射线管光学焦点应为：a）长度：4mm~5.2mm；
b）宽度：0.1mm~0.15mm。
JB/T5482—2011
3.3安全和环境保护
3.3.1在定向仪明显处应安装表示射线发生的红色警示信号灯。3.3.2漏散射线空气比释动能率应不超过17.4μGy/h（2mR/h）。3.3.3当机壳门或X射线管套上盖打开时，保护装置应自动切断高压。3.3.4X射线管温度保护装置：当X射线管阳极座温度升至65℃~75℃时，高压应自动断开。3.3.5风冷装置：应具备足够的冷却X射线管的能力，保证阳极座温度不超过75℃。3.3.6高压变压器低压电气部件对地绝缘电阻应不低于2MQ。3.3.7高压变压器高压绕组对地及对低压绕组绝缘电阻应不低于500MQ。3.4外观质量
表面涂镀层应美观坚固，无划痕、无脱落和气泡现象，易锈表面应有防锈措施。3.5检验环境与仪器
3.5.1检验环境应符合3.1的工作条件。3.5.2检验所需仪器仪表为：
a）剂量仪：准确度不低于土10%的剂量仪；b）经纬仪：准确度不低于土2\的经纬仪；c）绝缘电阻表：2500V绝缘电阻表：d）电压表：2.5级直流电压表与交流电压表。3.5.3标准试片二氧化硅晶体面，表面粗糙度Ra为6.3μm。4试验方法
4.1漏散射线试验
4.1.1定向仪在30kV、2mA工作状态下，关闭X射线窗口，利用防护级辐射剂量仪，将探头有效测量点置于距射线管焦点100mm的任意位置进行测定。4.1.2定向仪在30kV、1mA工作状态下，拉开射线窗口，用4°狭缝，用标准试片，先将其放到吸盘上，测出13°200”最大值，微安表80刻度位置上，利用剂量仪，将探头有效测量点置于距射线点（标准片）为中心，距离200mm位置进行测定（主射线区，衍射区除外）应符合3.3.2的规定。
高电压保护装置试验
仪器在正常工作时，把定向仪的任一机壳门或X射线管套上盖打开后，高压应断开。应符合3.3.3的规定。
4.3X射线管温度保护装置试验
停止使用风冷装置：开机工作至温度保护装置动作，高压即应断开。打开X射线管套上盖，用1.5级接触式温度计测试阳极座的温度。温度保护应符合3.3.4的规定。4.4风冷装置试验
在30kV、2mA管电流工作状态下，将温度保护装置断开，连续工作4h，用1.5级接触式温度计测试阳极座温度，温度应满足3.3.5的规定。4.5管电流调节试验
定向仪处于正常工作状态，转动毫安电流表调节旋纽，观察毫安电流表指示变化，应在0mA～5mA范围可调。调节范围应符合3.2.1的规定。4.6计数器旋转角度范围试验
转动计数器架，在刻度盘上观察20角变化范围。应符合3.2.2的规定。4.7试样旋转角度范围试验
通电后应在数字显示板上观察0角变化范围。应符合3.2.3的规定。2
4.8真空架吸力试验
JB/T5482-—2011
开动真空泵把标准石英试样片（20mm×20mm×3mm）靠放在试样架一侧（试样片表面粗糙度Ra为6.3μm）观察吸附情况，应能吸住。应符合3.2.9的规定。4.9最小读数值检测
通电后应在数字显示板上观察读数，应符合3.2.4的规定。4.10测角仪蜗杆副转角误差试验把分度值不大于2”的经纬仪装在测角仪主轴上，使经纬仪对准0点，转动测角仪手轮使角依次定位在5°、10°、15°、20°、25°、30°、35°40°45°、50°共10次，观察经纬仪度盘转角?，读出更+1与Φ，之差为测角仪转角误差，9角每次递增5°，每隔5°的测角仪转角误差之差不大于10”，取测角仪最大转角误差与测角仪最小转角误差之差（绝对值）为蜗杆副转角误差。误差应符合3.2.5的规定。
4.11定向仪综合精度试验
在正常工作状态下，把石英标准片（1011面）吸在样品架上，操作仪器使微安电流表指示值为最佳并达满度，此时设置角度指示值为13°20”。顺时针转动手轮使微安电流表指示值下降到最大值的97%时，此时角度指示值为9，取A=13°20°-0。再逆时针转动手轮，使角度指示值恢复到13°20°。再继续同向转动手轮，当微安电流表指示值下降到最大值97%时，角度指示值为02，取△92=13°20-02。定向仪综合精度为±（△0，十△02）/2。对于单晶衍射型定向仪，此项试验应用4'狭缝。综合精度应符合3.2.6的规定。4.12计数器在工作电压范围内连续可调试验将准确度不低手2.5级、电阻不低于5MQ的直流电压表跨接在计数器高压输入端与地之间。开机转动“计数率”旋纽。观察直流电压表指示变化情况。应符合3.2.7的规定。4.13高压变压器稳定度试验
用调压器把输入电压控制在198V到242V之间变化，用1.0级交流电压表测量高压变压器输入电压，观察其电压变化范围。应符合3.2.8的规定。4.14X射线管焦点测试
按附录A的规定。
4.15高压变压器低压电气部件对地绝缘电阻测试用500V绝缘电阻表接在高压变压器低压绕组输入端和机壳之间进行测量4.16：高压变压器高压绕组对地及对低压绕组绝缘电阻测试用2500V绝缘电阻表接在高压变压器高压绕组和低压绕组之间进行测量；再接在机壳之问，分别测量。
5检验规则
5.1出厂检验
5.1.1定向仪应经制造厂质量检查部门按出厂检验项目检查，签发产品合格证后方能出厂。5.1.2出厂检验项目见表1。
5.2型式检验
5.2.1型式检验项目见表1。
5.2.2有下列情况之一时，应进行型式检验：a）新产品试制或老产品转厂生产的试制定型鉴定：b）产品正式生产后，其结构设计、材料、工艺有较大改变，可能影响产品性能时：c）产品长期停产后，恢复生产时：d）对成批的大量生产的产品进行定期抽查时；e）出厂检验结果与上次型式检验结果有较大差异时；3
JB/T5482—2011
f）国家质量监督检验机构提出进行型式检验的要求时。表1出厂检验和型式检验
项目名称
高电压保护装置
管电流调节
计数器旋转角度范围
试样旋转角度范围
真空架吸力
最小读数值
测角仪蜗杆副转角误差
定向仪综合精度
计数器在工作电压范围内连续可调高压变压器稳定度
高压变压器低压电器部件对地绝缘电阻高压变压器高压绕组对地及对低压绕组绝缘电阻X射线管焦点
散漏射线空气比释动能率
X射线管温度保护
风冷装置
注：“—”为不检项目，“／”为必检项目。6，标志、包装、运输和贮存
6.1标志
在定向仪的明显位置固定标牌，并有如下内容：a）型号与名称：
b）制造厂名称和地址；
c）出厂编号；
d）电源电压及频率；
e）制造日期。
6.2包装
技术要求
试验方法
出厂检验
型式检验
6.2.1包装箱外壁上标志清晰，不应因时问久、搬运摩擦和雨淋而模糊不清，其内容至少包括：a）外形尺寸、毛重；
b）收货单位名称、地址；
c）发货单位名称、地址；
d）标有仪器“向上”、“轻放”、“怕雨”等文字，或按GB/T191--2008中表1的规定进行包装；e）执行标准号。
6.2.2定向仪的包装应符合GB/T13384中的规定。6.2.3包装箱内应装有下列随行文件：a）产品合格证；
b）产品说明书；
c）装箱单；
d）随机附（备）件清单。
6.3运输和购存
JB/T54822011
应在有遮篷或箱式车体的交通运输工具中运输，并防止运输过程中的激烈碰撞。产品应放在仓库中存，应通风良好，空气相对湿度应不大于90%，温度为5℃40℃。产品包装箱不应堆积放置，保证其完好无损。
JB/T5482-2011
A.1试验设备
A.1.1针孔照相机
附录A
（规范性附录）
焦点针孔射线照相
焦点针孔射线照片必须用针孔照相机拍摄，照相机包括针孔板，针孔尺寸见表A.1。表A.1针孔板、针孔尺寸
焦点标称值厂
针孔板主要尺寸如图A.1所示。
针孔板必须用下列材料之一制造：钨；
含铂10%的金铂合金：
含10%的钨合金；
一含铱10%的铂铱合金。
A.1.2胶片
直径P
0.030±0.005
0.100±0.005
高度HwwW.bzxz.Net
0.075±0.010
0.500±0.010
10.030±0.005
针孔板主要尺寸
应使用射线摄影用微粒胶片拍摄，不用增感屏。A.2试验方法
A.2.1针孔照相机的准直
基准轴与针孔轴线所成的角度小于或等于10-3rad（见图A.2）。6
A.2.2针孔照相机的位置
α≤10-3radk
针孔轴
基准轴
图A.2基准轴与针孔轴线角度
JB/T5482—2011
针孔板的入射面到焦点的距离应使实际焦点范围内的放大倍率变化在基准方向应不超过土5%。此：距离应不小于100mm。
A.2.3胶片的位置
胶片应与基准方向垂直，至针孔板入射面距离根据放大倍率按表A.2确定。表A.2胶片位置
焦点标称值厂
A.3操作条件
A.3.1安装要求
放大倍率E
X射线必须装在能使其正常工作的X射线管套内或装在与正常工作条件等效的X射线管测试台上。A.3.2管电压和管电流测试
管电压测试和管电流测试应满足表A.3要求。额定管电压、管电流
额定管电压U
U≤75
75150针孔射线照片的拍摄
测试电压
测试电流
对应于焦点标称阳极输入功率的50%管电流额定管电流
胶片的曝光程度应使充分显影后的最高区域的密度为1.0～1.4。胶片灰雾和本底造成的密度应不超过0.2。A.5焦点标称参数的规定
X射线管焦点必须按下列数值范围选定[单位为毫米（mm）]：7
