【CB船舶标准】 船用柴油机十字头修理技术要求

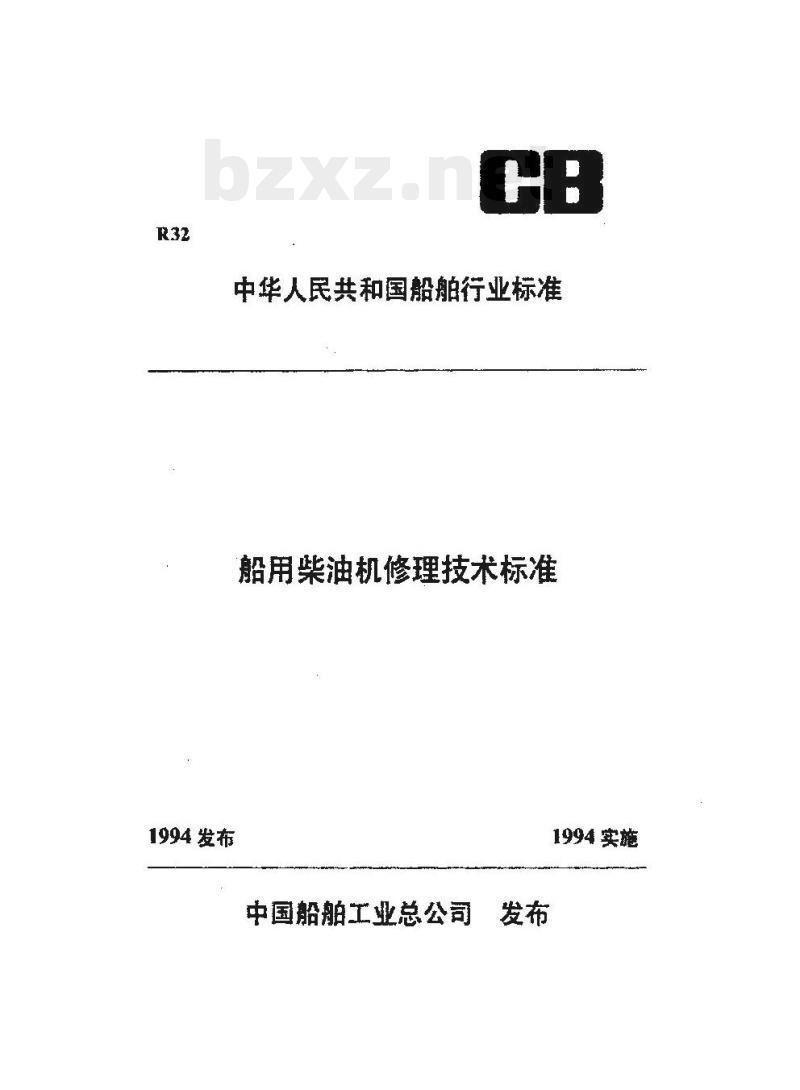

中华人民共和国船舶行业标准
船用柴油机修理技术标准
1994发布
中国船舶工业总公司
1994实施

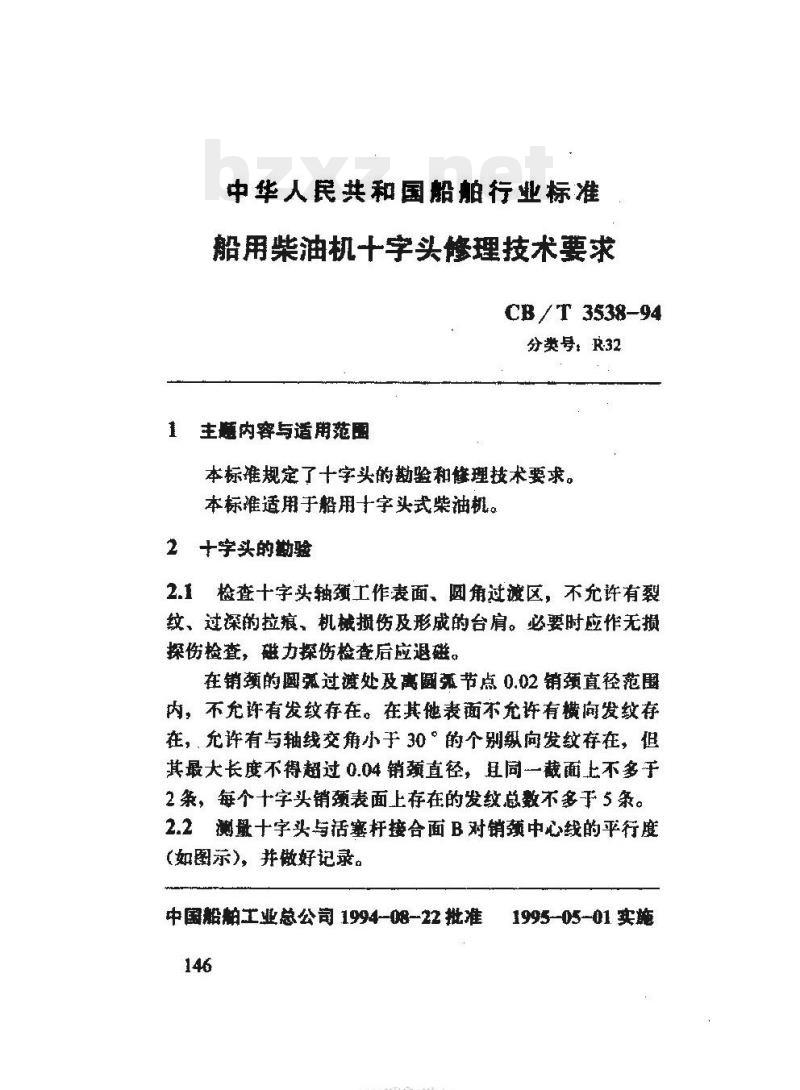

中华人民共和国船舶行业标准
船用柴油机十字头修理技术要求CB/T 3538-94
分类号：R32
主题内容与适用范围此内容来自标准下载网
本标准规定了十字头的勘验和修理技术要求。本标准适用于籍用十字头式柴油机。2十学头的勘验
2.1检套十字头轴颈工作表面、圆角过减区，不允许有裂纹，过探的拉痕，机裁摄伤及形成的台肩。必要时应作无损探伤检查，磁力探伤检查后应退磁。在销颈的国强过渡处及离圆渠节点002销颈直轻范围内，不允许有发纹存在。在其他表面不允许有横向发纹存在，，充许有与轴线交角小于30。的个别纵向发纹存在，但其最大长度不得超过0.04销颈直径，丑同一截面上不多于2条，每个十字头销颈表面上存在的发纹总教不多工5条。2.2测册十字头与活塞杆接合面B对销颈中心线的平行度(如图示）。并散好记录。
中国糖帕工业总公司 1994-08-2批准146
HTYKAONIKAca
1995-05-01 实瓶

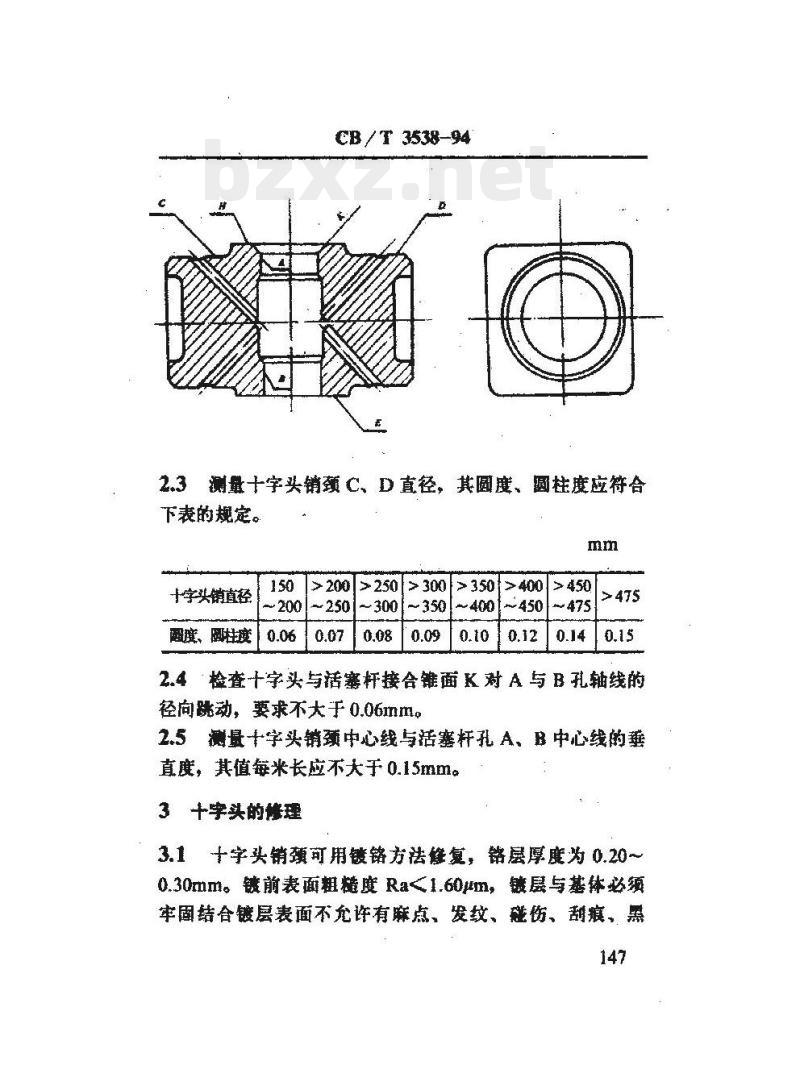

CB/T 3538-94
2.3测量十字头销颈C、D直径，其圆度、圆柱度应符合下表的规定。
十字头销直径
酸度、网柱度
2.4检查十字头与活塞杆接合锥面K对A与B孔轴线的径向跳动，要求不大于0.06mm
2.5测量字头销颈中心线与活塞杆孔A、B中心线的垂直度，其值每米长应不大于0.15mm。3十字头的修理
3.1十字头销颈可用镀铬方法缝复，铭层厚为0.20~0.30mm。镀前表面粗精度Ra<1.60jm，镀层与基体必须牢固结合镀层表面不允许有麻点、发纹、霆伤、刮痕，黑147
疤、剥落等缺陷。

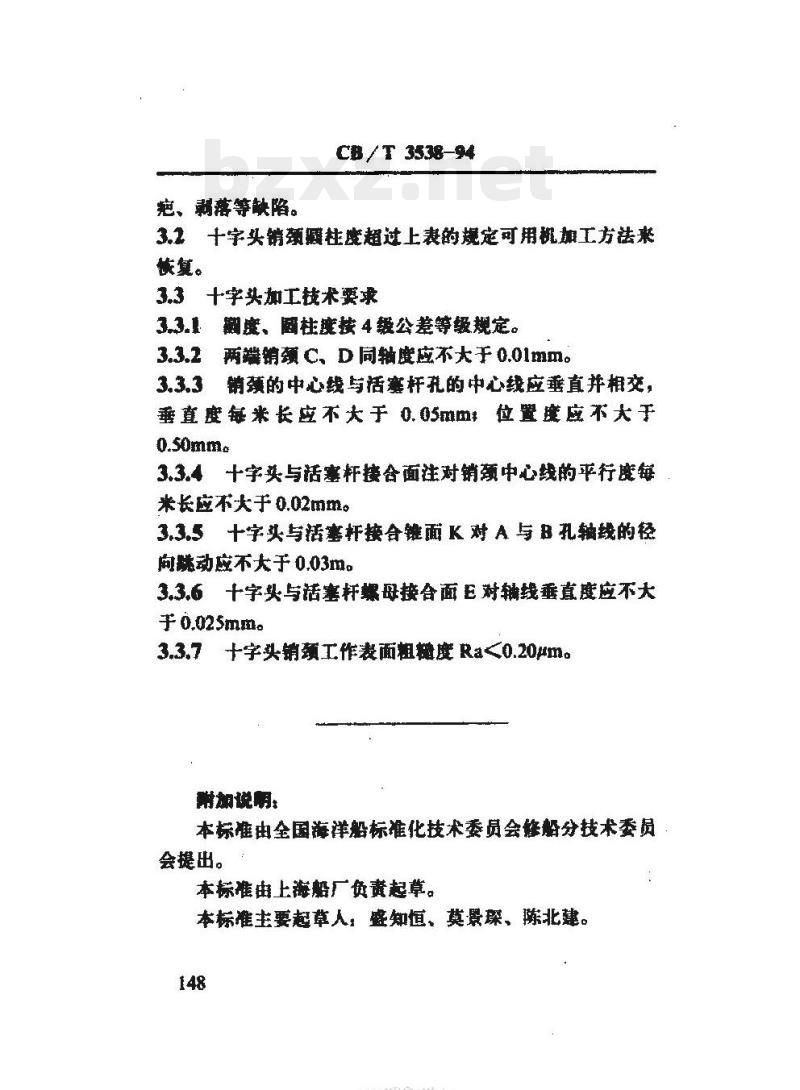

CB / T 3538-94
3.2十字头销颈柱度超过上表的规定可用机加工方祛来恢复。
3.3十字头加工技术要求
3.3.1测度、圖柱度按4级公差等级规定。3.3.2
两端销颈C、D同轴度应不大于0.01mm。3.3.3销颈的中心线与活塞杆孔的中心线应垂直并相交，垂直度每米长应不大于0.05mm位置魔应不大于0.50mmg
3.3.4十字美与括塞杆接合面注对销颈中心线的平行度每米长应不大于0.02mm
3.3.5十字头与括塞杆接合锥面K对A与B孔轴线的径向魅动应不大于0.03m
3.3.6十字头与活塞杆螺母换合面E对轴线垂直度应不大于0.025mm
3.3.7十字头销颈工作表面粗糖度Ra<0.20μm。附加说期:
本标准由全国海洋船标准化技术委员会修分技术委员会提出。
本标准街上海船厂负责起草。
本标准主要起草人：盛知恒，莫景、陈北建。148
