CB/T 3537-94.
1主内容与适用范围
CB/T 3537规定了滑块的勘验和修理技术要求。
CB/T 3537适用于船用十字头式柴油机。
2滑块的勘验
2.1检查滑块与导板的间隙，其极限间隙应符合下表的规定。
2.2检查滑块的工作表面有无裂纹、剥落、脱壳、擦伤、拉痕、过热烧损等缺陷。
2.3检查滑块工作表面与活塞杆中心线的平行度。
2.4检查滑块轴承合金层的厚度，不应小于2.0mm。
3滑块的修理
3.1滑块轴承合金层厚度小于2.0mm,或有严重脱壳、剥落、裂纹时，轴承合金应重浇。合金层表面应光滑。整洁、合金与基体应牢固粘在一起，不允许有脱壳、分层等觖陷存在，加工后不应有疏松、缩孔、夹渣、裂纹等缺陷。
3.2滑块合金层的局部裂纹、剥落、脱壳及机械损伤等缺陷可用补焊方法修复。
3.3滑块合金材料可选用ChSnPb11-6。
3.4滑块侧面磨损后允许加镶条，材料用ZCuSn5Pb5Zn5或ZCuSn10Zn2。
3.5滑块加工后符号下列要求:
a.滑块加工后，滑块与导板的安装间隙按2.1条表中规定;

标准内容

部分标准内容：

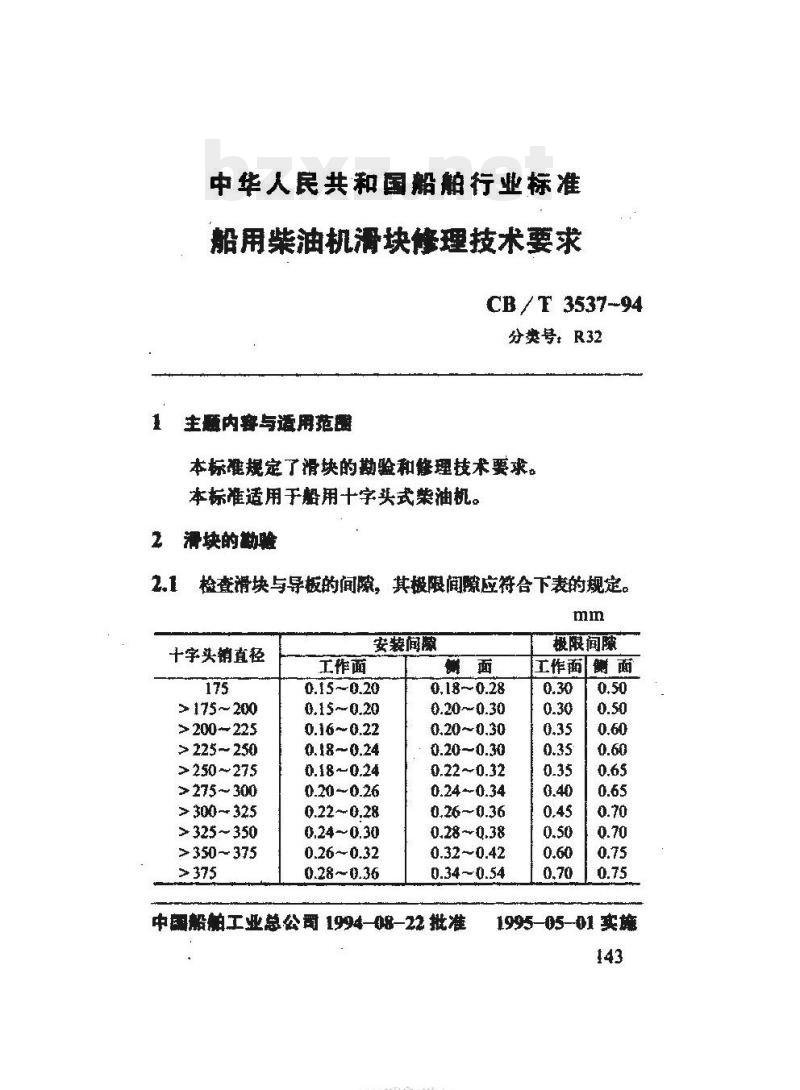

中华人民共和国船舶行业标准
船用柴油机修理技术标准
1994发布
1994实施
中国船舶工业总公司发布
中华人民共和国船舶行业标准
船用柴油机滑块修理技术要求
CB / F 3537--94
分类号：R32
主题内容与适用范围
本标准提定了滑块的勘验和修理技术要求。本标准适用于船用十字头式葉油机。2滑块的勤验
检查滑块与导板的间障，其极限问魔应符合下表的规定，mm
十字头销直径
175 ~ 200www.bzxz.net
200225
> 225 ~250
>250～275
>275 ~ 300
>300 --325
325~350
>350~375
安装间殿
工作面
0.15-0.20
0,18-0.28
0.20 ~0.30
0.15~0.20
0.16~0.22
0.18~0.24
0.18~0.24
0.22 ~0.28
0.24~0.30
0.28~0.36
0.20~0.30
0.20 -0.30
0.22 ~0.32
0.24--0.34
0.26 ~0.36
0.28~0.38
0.32~0.42
0.34 ~0.54
中国般销工业总公罚1994—08-22批准HYYKAONIKAca
极限间膝
工作面侧面
1995-05-01 实施

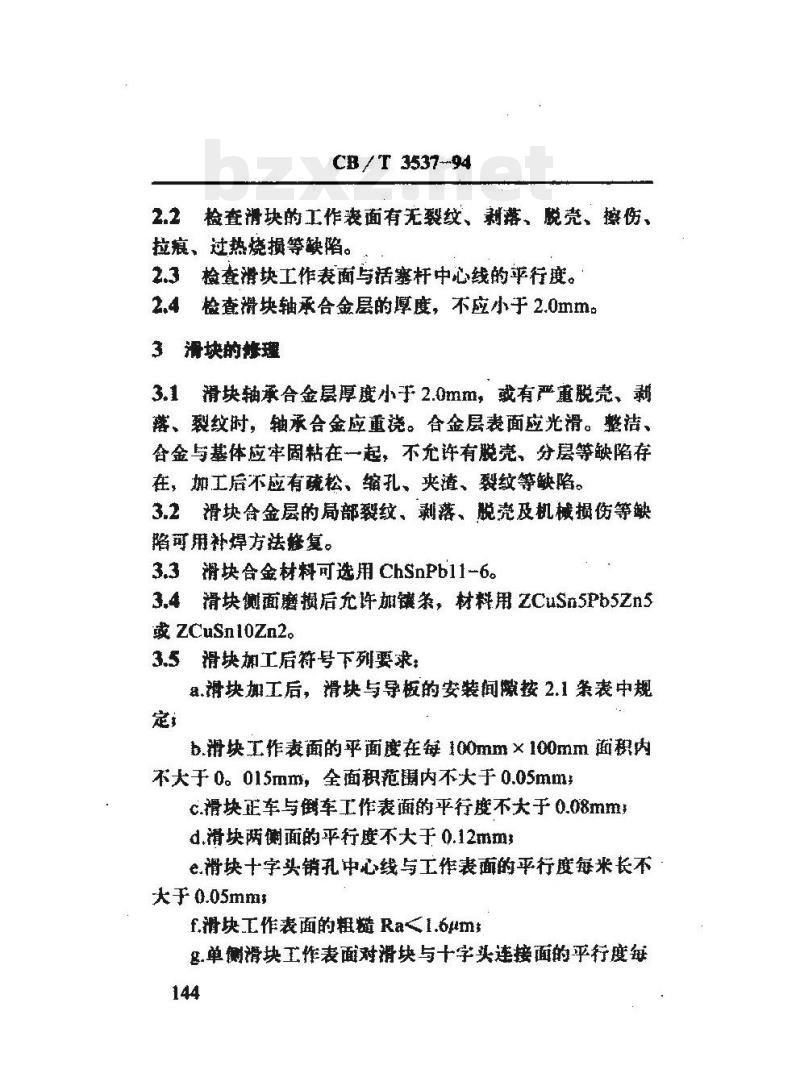

CB /T 3537--94
检查清块的工作表面有无裂纹、剩荐、脱壳、接伤、拉痕、过热烧损等缺陷。
2.3检查潜块工作表面与活塞杆中心线的平行度。2.4检查滑块轴承合金层的厚度，不应小于2.0mm3滑块的修理
3.1滑块轴承合金层厚度小于2.0mm，或有严重脱壳，落、裂纹时，轴承合金应重浇。合金层表面应光滑。整洁、合金与基体应牢固粘在一起，不充许有脱壳，分层等缺陷存在，加工后不应有疏松、缩孔、夹渣、裂纹等缺陷。32滑块合金层的局部裂纹、剥落、脱尧及机械损伤等缺陷可用补焊方法修复。
3.3滑块合金材料可选用 ChSnPb11-6。3.4滑块侧面磨损后允许加镶条，材料用ZCuSn5Pb5Zn5或ZCuSnl0Zn2。
3.5滑块加工后符号下列要求：
.请块加工后，滑块与导板的安装间懒按2.1条表中规定
b.滑块工作表面的乎面度在每100mm×100mm面积内不大于0。015mm，全面积范籍内不大于0.05mmc.滑块正车与倒车工作表面的平行度不大于0.08mmd.滑块两侧面的平行度不大于0.12mme.滑块十字头销孔中心线与工作表面的平行度每米长不大于0.05mms
f.滑块工作表面的粗箱Ra<1.6m
g.单侧滑块工作表面对滑块与十字头连接面的平行度每144

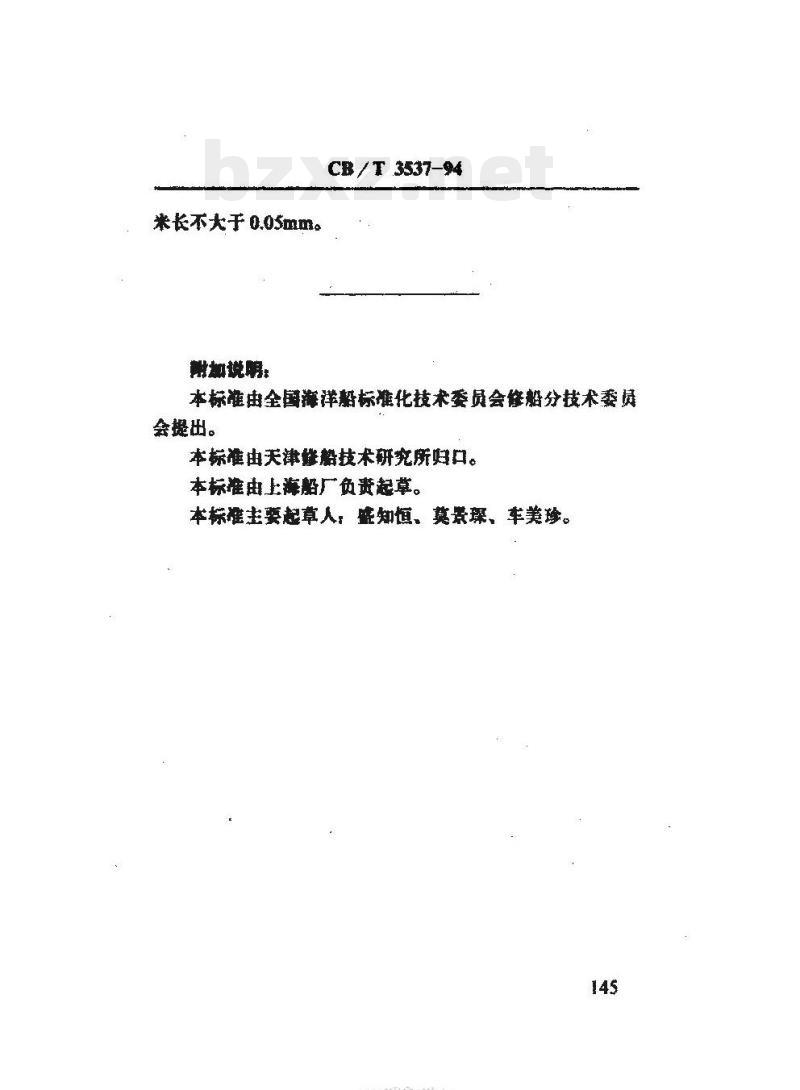

米长不大于0.05mm
谢加说期：
CB / T 3537-94
本标准电全国薄祥督标准化技术委员会修婚分技术委员会提出。
本标准由关津修技术研究所归口。本标准由上海骼厂负贵起草。
本标准主萎起草人，盛蜘恒、莫紫璨、车美珍。145
