【QB轻工标准】 高压钠灯预置功率用限流电抗器

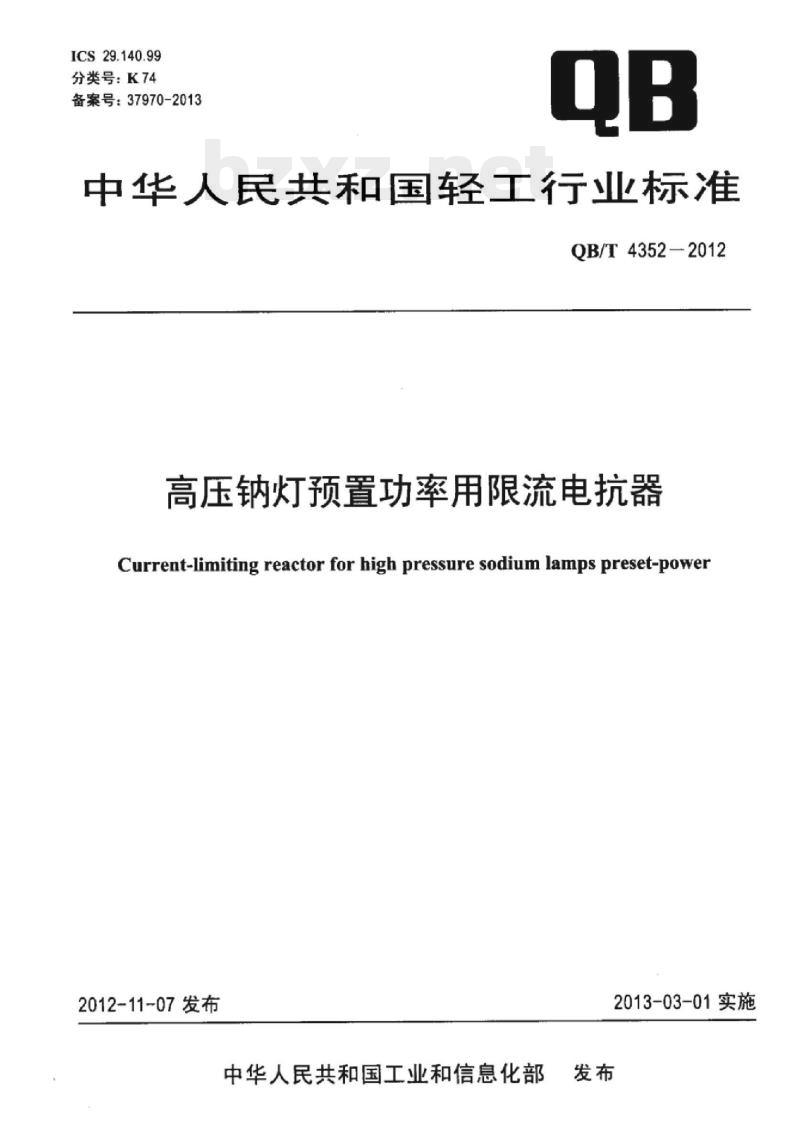

ICS29.140.99
分类号：K74
备案号：37970-2013
中华人民共和国轻工行业标准
QB/T4352—2012
高压钠灯预置功率用限流电抗器Current-limiting reactor for high pressure sodium lamps preset-power2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

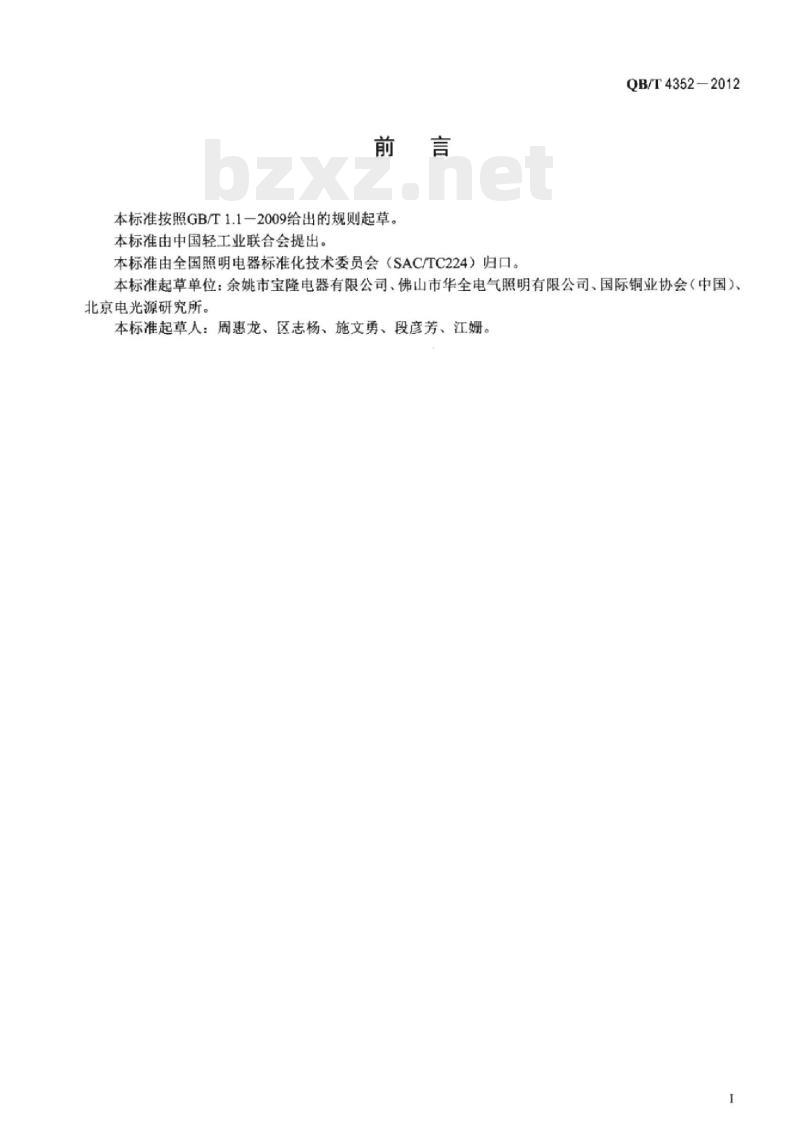

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。QB/T4352-2012
本标准起草单位：余姚市宝隆电器有限公司、佛山市华全电气照明有限公司、国际铜业协会（中国）、北京电光源研究所。
本标准起草人：周惠龙、区志杨、施文勇、段彦芳、江姗。1范围

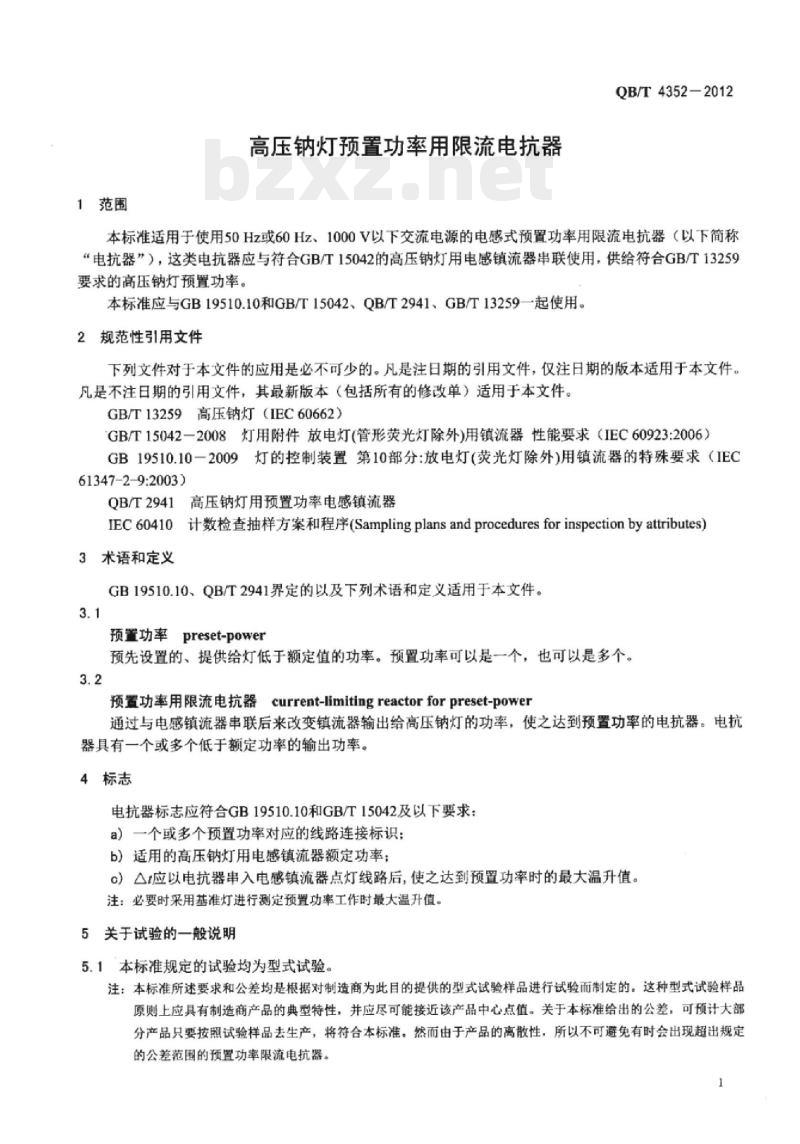

高压钠灯预置功率用限流电抗器QB/T4352-2012
本标准适用于使用50Hz或60Hz、1000V以下交流电源的电感式预置功率用限流电抗器（以下简称“电抗器”），这类电抗器应与符合GB/T15042的高压钠灯用电感镇流器串联使用，供给符合GB/T13259要求的高压钠灯预置功率。
本标准应与GB19510.10和GB/T15042、QB/T2941、GB/T13259一起使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13259高压钠灯（IEC60662）GB/T15042一2008灯用附件放电灯（管形荧光灯除外）用镇流器性能要求（IEC60923:2006）GB19510.10一2009灯的控制装置第10部分：放电灯（荧光灯除外）用镇流器的特殊要求（IEC61347-2-9:2003)
QB/T2941高压钠灯用预置功率电感镇流器IEC60410计数检查抽样方案和程序(Samplingplansandproceduresforinspectionbyattributes）3术语和定义
GB19510.10、QB/T2941界定的以及下列术语和定义适用于本文件。3.1
预置功率preset-power
预先设置的、提供给灯低于额定值的功率。预置功率可以是一个，也可以是多个。3.2
预置功率用限流电抗器current-limitingreactorforpreset-power通过与电感镇流器串联后来改变镇流器输出给高压钠灯的功率，使之达到预置功率的电抗器。电抗器具有一个或多个低于额定功率的输出功率。4标志
电抗器标志应符合GB19510.10和GB/T15042及以下要求：a）一个或多个预置功率对应的线路连接标识：b）适用的高压钠灯用电感镇流器额定功率：c）△应以电抗器串入电感镇流器点灯线路后，使之达到预置功率时的最大温升值。注：必要时采用基准灯进行测定预置功率工作时最大温升值。5关于试验的一般说明
5.1本标准规定的试验均为型式试验。注：本标准所述要求和公差均是根据对制造商为此目的提供的型式试验样品进行试验而制定的。这种型式试验样品原则上应具有制造商产品的典型特性，并应尽可能接近该产品中心点值。关于本标准给出的公差，可预计大部分产品只要按照试验样品去生产，将符合本标准。然而由于产品的离散性，所以不可避免有时会出现超出规定的公差范围的预置功率限流电抗器。iiKAoNiKAca
QB/T4352—2012

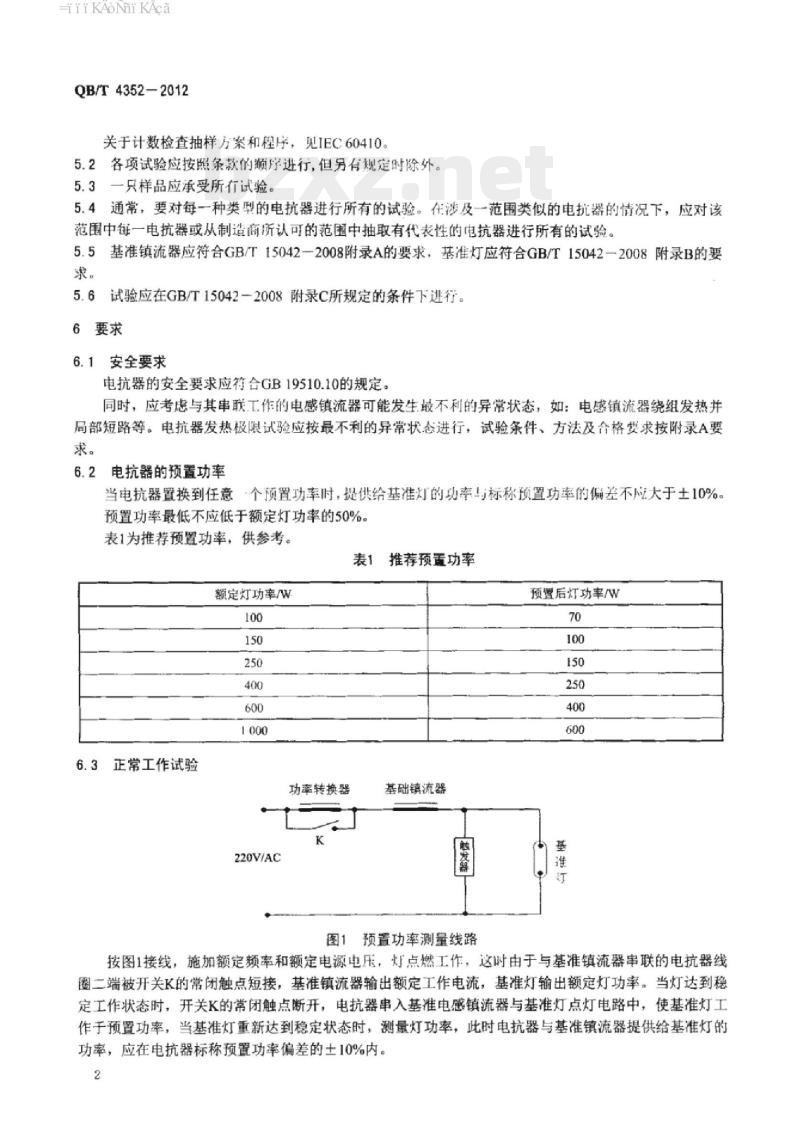

关于计数检查抽样方案和程序，见IEC60410。5.2各项试验应按照条款的顺序进行，但另有规定时除外。5.3一只样品应承受所有试验。
5.4通常，要对每一种类型的电抗器进行所有的试验。在涉及一范围类似的电抗器的情况下，应对该范围中每一电抗器或从制造商所认可的范围中抽取有代表性的电抗器进行所有的试验。5.5基准镇流器应符合GB/T15042一2008附录A的要求，基准灯应符合GB/T15042一2008附录B的要求。
5.6试验应在GB/T15042一2008附录C所规定的条件下进行。6要求
6.1安全要求
电抗器的安全要求应符合GB19510.10的规定。同时，应考虑与其串联工作的电感镇流器可能发生最不利的异常状态，如：电感镇流器绕组发热并局部短路等。电抗器发热极限试验应按最不利的异常状态进行，试验条件、方法及介格要求按附录A要求。
6.2电抗器的预置功率
当电抗器置换到任意-个预置功率时，提供给基准灯的功率与标称预置功率的偏差不应大于土10%。预置功率最低不应低于额定灯功率的50%。表1为推荐预置功率，供参考。
表1推荐预置功率
额定灯功率/W
6.3正常工作试验
功率转换器
220V/AC
基础镇流器
国发器
图1预置功率测量线路
预置后灯功率/W
按图1接线，施加额定频率和额定电源电压，灯点燃工作，这时由于与基准镇流器串联的电抗器线圈二端被开关K的常闭触点短接，基准镇流器输出额定工作电流，基准灯输出额定灯功率。当灯达到稳定工作状态时，开关K的常闭触点断开，电抗器串入基准电感镇流器与基准灯点灯电路中，使基准灯工作于预置功率，当基准灯重新达到稳定状态时，测量灯功率，此时电抗器与基准镇流器提供给基准灯的功率，应在电抗器标称预置功率偏差的土10%内。2
HiiKAoNi KAca

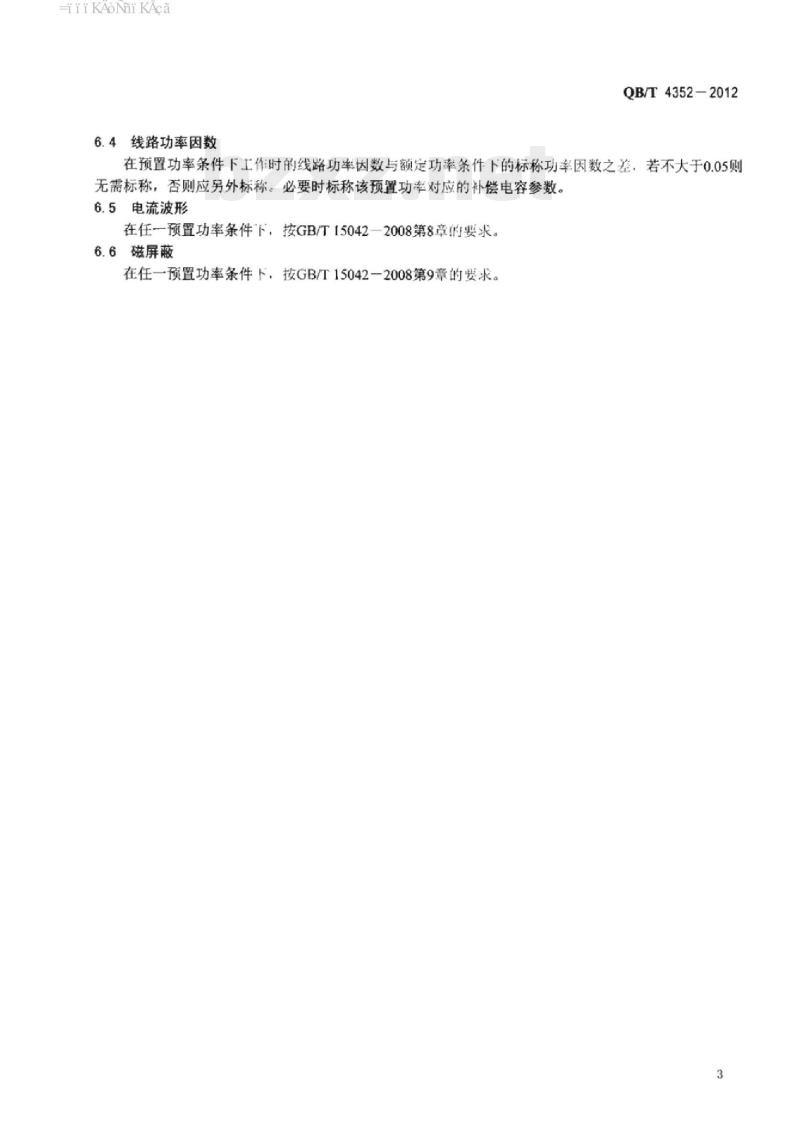

6.4线路功率因数
QB/T43522012
在预置功率条件下工作时的线路功率因数与额定功率条件下的标称功率因数之差，若不大于0.05则无需标称，否则应另外标称。必要时标称该预置功率对应的补偿电容参数。6.5电流波形
在任一预置功率条件下，按GB/T15042一2008第8章的要求。磁屏蔽
在任一预置功率条件下，按GB/T15042一2008第9章的要求。3
iiKAoNiKAca
QB/T4352-2012
A.1引言
附录A
（规范性附录）
对电抗器的发热极限试验补充要求由于电抗器在线路工作中除符合GB19510.10一2009第14章要求的最不利的条件下进行电抗器发热极限试验外，可能出现与其串联使用的电感镇流器绕组发生短路的最不利的异常状态，因此针对该最不利的异常状态进行补充性的异常试验。A.2范围
本附录适用于电抗器。
A.3最不利的异常状态定义
当串联工作的电感镇流器绕组发生短路状态时。A.4试验要求
将电抗器的一端与灯的一端连接，在电抗器及灯的另一端间施加额定电压，按GB19510.10一2009第14章的要求，进行发热极限试验。5合格要求
在A.4的试验中，电抗器绕组温度符合GB19510.10一2009第14章的表2和表3的要求。4
-iiiKAoNhiKAca
QB/T4352-2012
中华人民共和国
轻工行业标准
高压钠灯预置功率用限流电抗器QB/T4352—2012
中国轻工业出版社出版发行Www.bzxZ.net
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有
侵权必究
书号：155019-3860
印数：1-200册
定价：16.00元
BZ0098848
